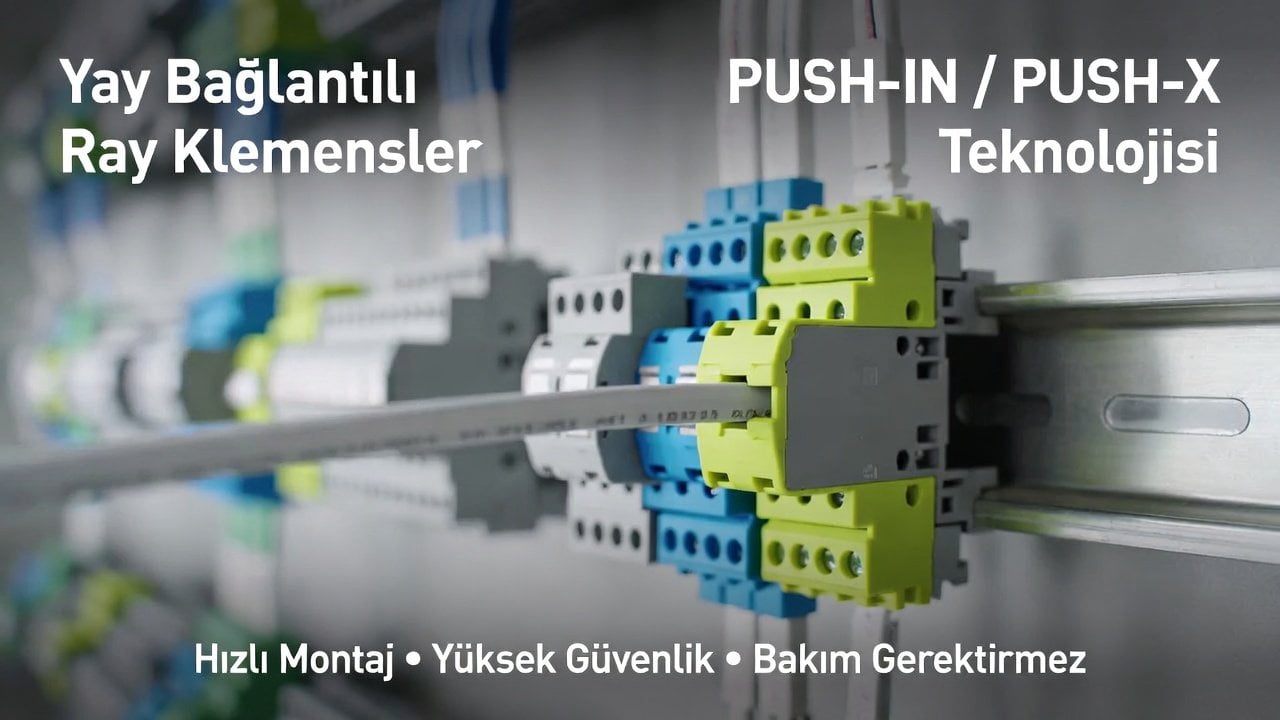

Yay Bağlantılı Ray Klemensler – Hızlı, Güvenli ve Bakım Gerektirmeyen Bağlantı

Yay bağlantılı ray klemensler (PUSH-IN / PUSH-X sistem), iletkenlerin vida kullanılmadan yay baskı mekanizması ile güvenli şekilde sabitlenmesini sağlayan modern bağlantı teknolojisidir. DIN ray montajına uygun tasarlanan bu klemensler; hızlı kablolama, düşük temas direnci ve titreşime karşı yüksek dayanım sunar.

Özellikle seri üretim panolarında ve zaman kritik projelerde montaj süresini ciddi ölçüde azaltır.



Teknik Özellikler

• DIN EN 60715 standardına uygun ray montaj

• PUSH-IN / PUSH-X direkt takma teknolojisi

• Çok telli ve tek telli iletken uyumu

• 0,14 mm² – 185 mm² arası kesit seçenekleri

• Titreşime dayanıklı yay baskı sistemi

• Düşük temas direnci – yüksek akım taşıma kapasitesi

• Köprüleme ve aksesuar uyumlu modüler yapı

• CE, IEC, UL normlarına uygun ürün seçenekleri

 Kullanım Alanları

• PLC ve otomasyon panoları

• MCC panolar

• Makine imalatı

• Enerji dağıtım sistemleri

• Endüstriyel kontrol panoları

PUSH-IN ve PUSH-X Teknolojisinin Avantajları

Yay bağlantı sistemi, klasik vidalı bağlantılara kıyasla bakım gerektirmez. Vidalı sistemlerde zamanla oluşabilecek gevşeme riski bu teknolojide minimumdur. Özellikle titreşimli ortamlarda güvenli bağlantı sağlar.

Öne Çıkan Avantajlar:

• %50’ye varan daha hızlı montaj süresi

• Standart tornavida gereksinimi olmadan bağlantı

• Bakım gerektirmeyen yapı

• Yüksek kontak basıncı sayesinde stabil iletkenlik

• Kompakt tasarım ile pano içi alan tasarrufu

ARI PROSES ’te farklı kesit, akım ve renk seçenekleri ile yay bağlantılı ray klemens çözümleri sunulmaktadır. Projenize uygun teknik destek için bizimle iletişime geçebilirsiniz.

PUSH-IN yay bağlantılı DIN ray klemensleri (push-in spring terminal blocks), endüstriyel pano, makine otomasyonu ve kontrol panosu uygulamalarında en modern ve en hızlı kablolama çözümlerinden biridir.

Bu sistemde kablo bağlantısı vida sıkma veya yaylı kafes (spring-cage) gibi geleneksel yöntemlere göre çok daha hızlı yapılır:

• Katı damar (solid) veya ferrül takılı esnek damar → sadece iterek (push-in) bağlanır
• Alet gerektirmez (çoğu durumda)
• Titreşimli ortamlarda çok yüksek güvenilirlik sağlar
• Gaz sızdırmaz, yüksek çekme kuvveti sunar

Neden Push-in Yaylı Sistem Tercih Ediliyor?

• Montaj süresi %50–75 azalır (vida sıkmaya gerek yok)
• Titreşim dayanımı çok yüksek (endüstriyel makine, titreşimli ortamlar için ideal)
• Gaz sızdırmaz bağlantı → korozyon riski minimum
• Küçük kesitlerde bile (0.14 mm²’den başlar) çok güvenilir
• Dar pano içi kullanım için slim modeller (3.5–5 mm genişlik) mevcut
• Çok katlı (2-3 katlı) modeller ile yer tasarrufu büyük

Hangi Markayı Seçmeli? (Kısa Karşılaştırma)

• En kaliteli / en geniş aksesuar → Phoenix Contact PT serisi oldukça geniş ve popüler.
• En yüksek titreşim dayanımı → WAGO TOPJOB S serisi dikkate alınmalı.
• En iyi fiyat / yerli üretim → Mutlusan , ONKA ve TBLOC push-in serisi uygun ve rekabetçi çözümler sunar.
• En kompakt / dar pano → Weidmüller A serisi yan girişli modeller veya Phoenix PT slim serilerine gözatmanız gerekir.

Hangi kesit aralığı, kaç adet, hangi markayı düşündüğünüzü bizimle paylaşın ya da listenizi paylaşın , tekliflendirelim.
