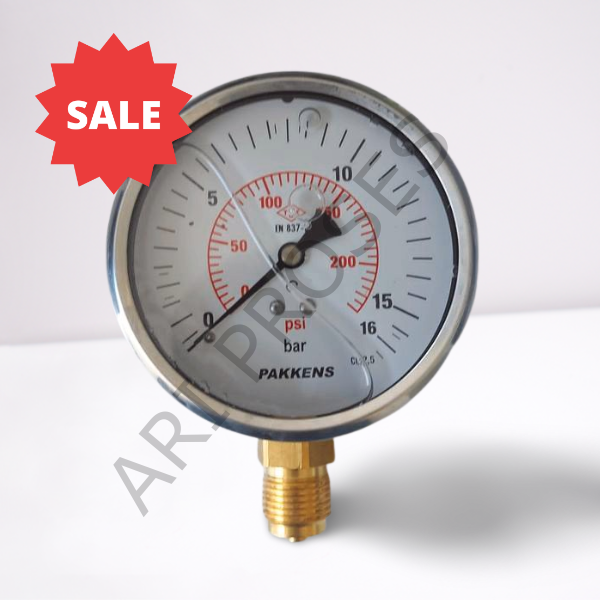

Pakkens Gliserinli Manometre 16 Bar Ø100 mm G1/2'' B Alttan Bağlantı 1001001108
Pakkens Ø100 mm Manometre
Hassas Basınç Kontrolü İçin Sıvı Dolgulu Sistem
GLİSERİN DOLGU
16 BAR SKALA
CL 1.6 HASSASİYET
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | 1001001108 |
| Kadran Çapı | Ø100 mm |
| Basınç Ölçüm Aralığı | 0 ... 16 Bar |
| Bağlantı Tipi | G 1/2'' B (Alttan Bağlantılı) |
| Dolgu Sıvısı | Gliserin (Vibrasyon Engelleyici) |
| Hassasiyet Sınıfı | CL 1.6 |
| Gövde Malzemesi | Çelik / Paslanmaz Boyalı |
| Çalışma Sıcaklığı | -20°C ... +60°C |
Titreşimli Sistemlerde Kesintisiz Ölçüm Performansı
Pakkens 1001001108 Gliserinli Manometre, yüksek mekanik titreşimin ve ani basınç şoklarının bulunduğu pompa, kompresör ve hidrolik sistemler için özel olarak geliştirilmiştir. İçerisindeki gliserin dolgusu, ibrenin titremesini engelleyerek operatörlerin basınç değerini her an net ve doğru bir şekilde okumasını sağlar. 100 mm geniş kadranı ve 16 Bar'lık kapasitesi, endüstriyel tesislerin genel basınç takibi için ideal standartlardadır. G 1/2'' B alttan bağlantı yapısı, tesisat hatlarına kolayca montaj imkanı tanır. Pakkens’in on yıllara dayanan tecrübesiyle üretilen bu manometre, uzun servis ömrü ve düşük bakım maliyetiyle ARI PROSES stoklarında sipariş etmek üzere profesyonelleri bekliyor.
Kullanım Alanları:
- Hava Şartlandırıcıları,
- Basınçlı Hava Hatları,
- Sağlık Cihazları,
- Hidrolik Sistemler,
- Kalorifer Tesisatları,
- Su Pompaları,
- Su Sirkülasyon Sistemleri, v.b.
|
Yapısal Özellikler |
|
|
Montaj Tipi |
Alttan Bağlantılı - Gliserinli |
|
Ölçü Birimi |
bar/psi |
|
Ölçü Aralığı |
0/16 Bar |
|
Gövde |
Plastik (ABS) |
|
Görünüm Levhası |
Polikarbonat |
|
Mekanizma |
Pirinç |
|
Basınç Organı |
Bakır Alaşımı |
|
Bağlantı |
G 1/2"B |
|
Kadran |
Alüminyum |
|
İbre |
Plastik |
|
Birleştirme Kaynağı |
Lehim |
| Kullanım Özellikleri | |
|
Akışkan Sıcaklığı |
Maksimum + 60 °C |
|
Ortam Sıcaklığı |
-40...+60°C |
|
Çalışma Basıncı (max.) |
Tam skala değerinin maksimum %75' geçmemelidir.
|
|
Aşırı Basınç Sınırı |
≤40 bar PN x 1.25 |
|
Hassasiyet Sınıfı |
KL 2.5 |
|
Koruma Sınıfı |
IP 41 |
|
Optimum Ölçüm Aralığı |
0,1 x PN ve 0,75 x PN arasında
|
|
Depolama Sıcaklıkları |
-40 ... +70 °C |
|
Uygunluk |
EN 837 - 1 |
|
Mekanik Şok Test Yükü |
15g |
|
Mekanik Titreşim Testi |
10 Hz ile 150 Hz -1 oktav/dk. 2s / 3 eksende |
