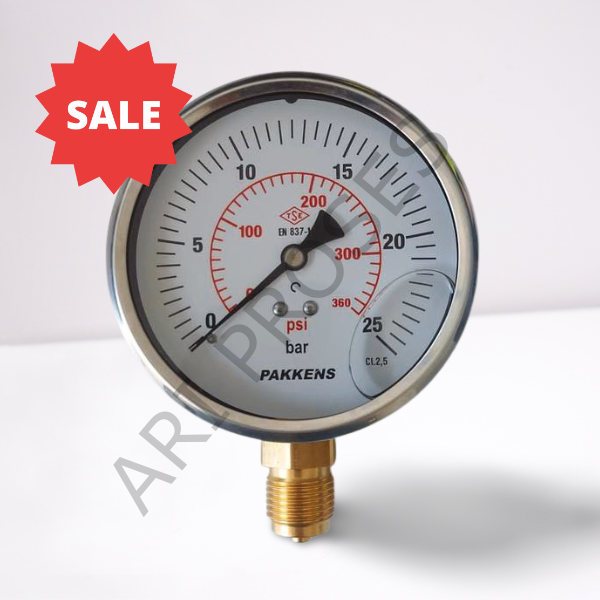

Pakkens 1001001109 Gliserinli Manometre 25 Bar Ø100 mm G1/2'' B Alttan
Pakkens Ø100 mm Manometre
Orta-Yüksek Basınç Hatları İçin Profesyonel Çözüm
GLİSERİN DOLGU
25 BAR SKALA
CL 1.6 HASSASİYET
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu | 1001001109 |
| Kadran Çapı | Ø100 mm |
| Basınç Ölçüm Aralığı | 0 ... 25 Bar |
| Bağlantı Ölçüsü | G 1/2'' B (Alttan Bağlantılı) |
| İç Akışkan | Gliserin Dolgulu |
| Hassasiyet Sınıfı | CL 1.6 |
| Gövde Malzemesi | Korozyona Dayanıklı Boyalı Çelik |
| Çalışma Sıcaklığı | -20°C ... +60°C |
Zorlu Endüstriyel Koşullarda Stabil Basınç Takibi
Pakkens 1001001109 gliserinli manometre, özellikle hidrolik üniteler, kompresörler ve pompa çıkışları gibi yüksek vibrasyona maruz kalan hatlarda kullanılmak üzere optimize edilmiştir. 0-25 Bar aralığındaki ölçüm kapasitesiyle, endüstriyel süreçlerin güvenliğini en üst düzeyde tutar. Gliserin dolgusu, mekanik aksamın sürtünmesini azaltarak aşınmayı önler ve ani basınç artışlarında ibrenin zarar görmesini engeller. G 1/2'' B alttan bağlantı portu sayesinde mevcut tesisatlara hızlı ve sızdırmaz montaj imkanı sunar. ARI PROSES güvencesiyle sunulan bu Pakkens manometre, teknik standartlara tam uyumu ve dayanıklılığı ile projelerinizdeki enerji sürekliliğini destekler.
Sıvı Dolgulu, Gliserinli Manometre, Basınç Ölçerler Özellikleri:
|
Çalışma Basıncı (Azami) |
Tam skala değerinin maksimum %75' geçmemelidir. |
|
Uygunluk |
EN 837 - 1 |
|
Hassasiyet Sınıfı |
*KL 2.5 *Class 2,5 |
|
Ortam Sıcaklığı |
-20...+60°C |
|
Koruma Sınıfı |
IP 65 |
|
Mekanik Titreşim Testi |
10 Hz ile 150 Hz -1 oktav/dk. 2s / 3 eksende |
|
Mekanik Şok Test Yükü |
15g |
|
Optimum Ölçüm Aralığı |
0,1 x PN ve 0,75 x PN arasında |
|
Aşırı Basınç Sınırı |
≤40 bar PN x 1.25 |
|
Akışkan Sıcaklığı |
Azami + 60 °C |
|
Depolama Sıcaklıkları |
-40 ... +70 °C |
Hassasiyet Sınıfı: KL 2,5 (İsteğe bağlı: KL1,6)
Hassas Ölçüm Aralığı: Tam Skala Değerinin %75'i
Aşırı Basınç Dayanımı: 1,25xTam Skala Değeri (100bar'a kadar)
IP Koruma Sınıfı : IP65
Çalışma Sıcaklığı Aralığı: Ortam: -20°C…60°C / Proses: Maks. 60°C
Proses Bağlantısı: Ø100 : G1/2’’
Burdon Tüpü: Bakır Alaşımlı
Vida Bağlantısı: Pirinç
Gövde: Paslanmaz Gövde
Kapak: Paslanmaz Kapak
Mekanizma: Pirinç
Cam: Ø100: Cam
Kadran: Alüminyum
İbre: Ø100: Alüminyum
Manometre nedir , neyi ölçer ?
Manometre, gaz veya sıvı akışkanların basıncını ölçmek için kullanılan analog ve ibreli görsel bir alettir.
Manometre ile gaz veya sıvı akışkanların basıncını ölçmek mümkündür.
"U" şeklindeki bir borudan meydana gelir. Boru içinde bulunan sıvı, akışkan tarafından, uygulanan basınca bağlı olarak seviye değiştirir. İki koldaki seviye farkı önceden hazırlanan ölçekli bir ibrenin bağlı olduğu skalalı gösterge cetvelde ölçülerek basınç görsel olarak bulunur.
