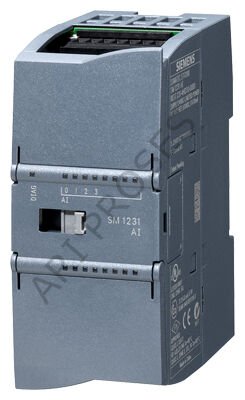

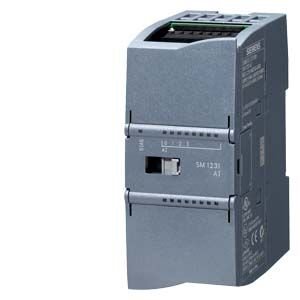

SIEMENS 6ES7231-5PD32-0XB0 | SM 1231 RTD 4xAI Analog Giriş Modülü
Siemens Orijinal uygun fiyat 4 Kanal RTD ±%0,1 Doğruluk Diagnostik Alarm
Siemens 6ES7231-5PD32-0XB0 SIMATIC S7-1200 SM 1231 RTD 4 Kanallı Analog Giriş Sinyal Modülü (AI 4x16 bit RTD) — Rezistans Termometre (RTD) Girişli Sıcaklık Ölçüm Modülü, Pt10/Pt50/Pt100/Pt200/Pt500/Pt1000, Ni100/Ni120/Ni200/Ni500/Ni1000, Cu10/Cu50/Cu100 ve LG-Ni1000 Sensör Tipi Desteği (16 RTD Tipi) + 150/300/600 Ω Direnç Ölçüm Aralıkları, 15 Bit + İşaret Çözünürlük, ±%0,1 Doğruluk (25°C), 85 dB Parazit Bastırma (50/60/400 Hz), 120 dB Ortak Mod Bastırma, °C/°F Ayarlanabilir Birim, Kanal Bazlı Konfigürasyon, Diagnostik Alarm ve Okunabilir Tanı Fonksiyonları, 24 VDC Besleme (Tip. 40 mA), Tip. 1,5 W Güç Kaybı, Vidalı Klemens Bağlantı, 45×100×75 mm Kompakt Boyut (Dar 45 mm Gövde), S7-1200 CPU Yanına Doğrudan Takılan Genişleme Modülü — Proses Sıcaklık Ölçümü, Soğuk Depo, Gıda (HACCP), HVAC ve Makine Termal İzleme Uygulamaları için Hassas ve Ekonomik RTD Giriş Çözümü
Siemens · SIMATIC S7-1200 Serisi (Sinyal Modülleri — SM) · ★ SM 1231 RTD sinyal modülü ailesi · Sipariş Kodu: 6ES7231-5PD32-0XB0 · Tip: Analog giriş modülü — AI 4x16 bit RTD · ★ Kanal: 4 x RTD (rezistans termometre) · ★ Sensörler: Pt10/50/100/200/500/1000 · Ni100/120/200/500/1000 · Cu10/50/100 · LG-Ni1000 (16 tip) · Direnç ölçümü: 150 / 300 / 600 Ω · ★ Çözünürlük: 15 bit + işaret · ★ Doğruluk: ±%0,1 (25°C) · ±%0,2 (55°C'ye kadar) · ★ Parazit bastırma: 85 dB (50/60/400 Hz) · 120 dB ortak mod · Birim: °C / °F ayarlanabilir · ★ Diagnostik: Alarm + okunabilir tanı · Besleme: 24 VDC (tip. 40 mA) · backplane 5V tip. 80 mA · Güç kaybı: tip. 1,5 W · Bağlantı: Vidalı klemens · ★ Boyut: 45×100×75 mm — dar gövde · yakl. 220 g · Koruma: IP20 · ★ Kardeş model: 8 kanallı 6ES7231-5PF32-0XB0 · Orijinal Siemens.
6ES7231-5PD32-0XB0 SM 1231 RTD · 4xAI Pt100/Pt1000 · Ni · Cu 15 bit + işaret ±%0,1 · 85dB S7-1200 · 45mm
4 x RTD
Analog Giriş
±%0,1
Doğruluk (25°C)
45 mm
Dar Gövde
Bu Siemens RTD modülü son 24 saatte 32 otomasyon mühendisi, pano üreticisi ve proses sorumlusu tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Siemens 6ES7231-5PD32-0XB0, SIMATIC S7-1200 PLC ailesi için SM 1231 RTD analog giriş sinyal modülüdür (ürün tip tanımı: SM 1231, AI 4x16 bit RTD). ★ Kanal: 4 x RTD (rezistans termometre) analog girişi. ★ Desteklenen sensörler (16 tip): Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu100, LG-Ni1000; ayrıca 150 / 300 / 600 Ω direnç ölçüm aralıkları. ★ Çözünürlük: 15 bit + işaret. ★ Doğruluk: ±%0,1 (25°C'de, tam ölçüm aralığına göre); 55°C'ye kadar ±%0,2. ★ Parazit bastırma: 85 dB (50/60/400 Hz ayarlanabilir); ortak mod bastırma min. 120 dB — endüstriyel ortamda kararlı ölçüm. Ölçüm prensibi: Entegre edici (integrating). Birim: °C veya °F ayarlanabilir. ★ Diagnostik: Alarm + diagnostik alarm; tanı bilgileri okunabilir — kopuk sensör/kablo tespiti dahil kanal bazlı izleme. Besleme: 24 VDC nominal, tip. 40 mA; backplane 5 VDC'den tip. 80 mA. Güç kaybı: tip. 1,5 W. Bağlantı: Vidalı klemens (çıkarılabilir ön konektör). ★ Boyut/Ağırlık: 45 × 100 × 75 mm — dar 45 mm gövde (8 kanallı model 70 mm'dir) · yakl. 220 g. Montaj: S7-1200 CPU'nun sağına, sıraya takılır (35 mm DIN ray). Koruma: IP20. Kardeş modeller: SM 1231 RTD 8xAI (6ES7231-5PF32-0XB0), SM 1231 TC termokupl modülleri. Orijinal Siemens.
Her sıcaklık uygulaması sekiz kanal gerektirmez — bir kazan gidiş/dönüş hattı, bir soğuk oda, birkaç kritik makine noktası çoğu zaman 1-4 ölçüm noktasıyla çözülür. Siemens 6ES7231-5PD32-0XB0 (SM 1231 RTD 4xAI), tam bu senaryolar için tasarlanmış 4 kanallı RTD giriş modülüdür: 8 kanallı kardeşiyle birebir aynı ölçüm performansını (16 sensör tipi, 15 bit + işaret, ±%0,1 doğruluk, 85 dB bastırma, diagnostik alarm) daha ekonomik fiyatla ve daha dar bir gövdede (45 mm) sunar. Sensörler modüle doğrudan bağlanır — kanal başına transmitter maliyeti yoktur; her kanal TIA Portal'dan bağımsız yapılandırılır. Az noktalı ama hassasiyeti kritik sıcaklık ölçümlerinde, S7-1200 sisteminizin doğal ve ekonomik genişlemesidir.
Ürün Kodu Çözümleme : 6ES7231-5PD32-0XB0
Ürün Kodunun Anlamı
6ES7
SIMATIC S7 ürünü
231
Analog giriş modülü
5PD32
RTD · 4 kanal · S7-1200
0XB0
Standart versiyon
6ES7 = SIMATIC S7 · 231 = analog giriş (AI) sinyal modülü · 5P = RTD tipi (5Q = termokupl/TC) · D = 4 kanal (F = 8 kanal) · 32 = S7-1200 nesli · Örnek: 5PF32 = RTD 8 kanal, 5QD32 = TC 4 kanal
Ana Teknik Spesifikasyonlar
Kanal
4 x RTD
rezistans
termometre
Sensör
16 Tip
Pt · Ni · Cu
+ 150/300/600Ω
Doğruluk
±%0,1
15 bit + işaret
(25°C)
Boyut
45 mm
dar gövde
yakl. 220 g
Fiziksel Yapı : Dar Gövdeli S7-1200 Sinyal Modülü
CPU Yanına Takılan Dar Genişleme Modülü
- Giriş4 x RTD
- BağlantıVidalı klemens
- GöstergeKanal/tanı LED
- Besleme24 VDC · 1,5 W
- Boyut45×100×75 mm
- MontajS7-1200 sırası · IP20
★ 16 Sensör Tipi : Transmitter'sız Doğrudan RTD Bağlantısı
Pt100'den Pt1000'e, Ni ve Cu Ailelerine Geniş Sensör Desteği
SM 1231 RTD'nin temel gücü, 16 farklı RTD tipini doğrudan kabul etmesidir: Platin ailesi Pt10, Pt50, Pt100 (endüstri standardı), Pt200, Pt500, Pt1000; Nikel ailesi Ni100, Ni120, Ni200, Ni500, Ni1000 ve LG-Ni1000; Bakır ailesi Cu10, Cu50, Cu100. Ayrıca 150 / 300 / 600 Ω saf direnç ölçüm aralıkları ile dirençsel sensörler de okunabilir. Avantajları: (1) Transmitter'sız bağlantı: Sensör doğrudan modülün vidalı klemensine bağlanır — kanal başına transmitter maliyeti ve pano yeri ortadan kalkar. (2) Karma kullanım: Her kanal TIA Portal'dan ayrı ayrı yapılandırılır — bir kanal Pt100, diğeri Pt1000, bir başkası direnç ölçümü olabilir. (3) Esnek birim: °C veya °F seçilebilir. (4) Mevcut sensör parkı: Eski tesislerdeki Ni ve Cu sensörler bile değiştirilmeden kullanılabilir. Dört hassas sıcaklık noktası, yalnızca 45 mm'lik dar bir modülde.
★ ±%0,1 Doğruluk + 85 dB Bastırma + Diagnostik
Proses Kalitesinde Ölçüm : Gürültülü Panoda Bile Kararlı
SM 1231 RTD, 15 bit + işaret çözünürlük ve ±%0,1 doğrulukla (25°C'de, tam ölçüm aralığına göre; 55°C'ye kadar ±%0,2) proses kalitesinde sıcaklık ölçümü sunar. Gürültü bağışıklığı: Entegre edici ölçüm prensibi ve 85 dB parazit bastırma (50/60/400 Hz seçilebilir) sayesinde, sürücü ve kontaktör dolu panolarda bile şebeke frekansı kaynaklı dalgalanma bastırılır; ortak mod bastırma min. 120 dB'dir. Diagnostik: Modül alarm ve diagnostik alarm üretir, tanı bilgileri program tarafından okunabilir — kopuk sensör/kablo (wire break) gibi hatalar kanal bazında anında raporlanır; LED'ler durumu pano kapağı açılır açılmaz gösterir. Sonuç: sadece ölçen değil, ölçümün sağlığını da izleyen bir giriş modülü — gıda (HACCP), ilaç ve kritik proseslerde aranan güvenilirlik seviyesi, 4 kanallı ekonomik pakette.
Temel Özellikler ve Fonksiyonlar
6ES7231-5PD32-0XB0 Öne Çıkan Özellikleri
4 x RTD Giriş
Az noktalı ölçüm için ekonomik çözüm
16 Sensör Tipi
Pt/Ni/Cu aileleri + 150/300/600Ω direnç
Hassas Ölçüm
15 bit+işaret · ±%0,1 doğruluk
85 dB Bastırma
50/60/400 Hz · 120 dB ortak mod
Diagnostik Alarm
Kopuk sensör tespiti · okunabilir tanı
Dar Gövde
45 mm : ray uzunluğundan tasarruf
SM 1231 RTD 4xAI vs 8xAI
Siemens SM 1231 RTD Karşılaştırması — Hangisi Bana Uygun?
| ÖZELLİK | 6ES7231-5PD32-0XB0 (Bu Ürün) | 6ES7231-5PF32-0XB0 |
| Kanal Sayısı | 4 x RTD | 8 x RTD |
| Ürün Tanımı | SM 1231, AI 4x16 bit RTD | SM 1231, AI 8x16 bit RTD |
| Sensör Desteği | Pt/Ni/Cu 16 tip + direnç (aynı) | Pt/Ni/Cu 16 tip + direnç |
| Çözünürlük / Doğruluk | 15 bit+işaret · ±%0,1 (aynı) | 15 bit+işaret · ±%0,1 |
| Genişlik / Ağırlık | 45 mm · yakl. 220 g | 70 mm · 0,28 kg |
| Modül Fiyatı | Daha ekonomik | Daha yüksek (kanal başı düşük) |
| İdeal Kullanım | 1-4 sıcaklık noktası | 5+ nokta — yoğun izleme |
S7-1200 SM 1231 Sıcaklık Modülleri Ailesi
RTD ve Termokupl (TC) Sinyal Modülleri
| MODEL | SİPARİŞ KODU | GİRİŞ |
| SM 1231 RTD 4xAI ✓ (bu ürün) | 6ES7231-5PD32-0XB0 | 4 x RTD (Pt/Ni/Cu) |
| SM 1231 RTD 8xAI | 6ES7231-5PF32-0XB0 | 8 x RTD (Pt/Ni/Cu) |
| SM 1231 TC 4xAI | 6ES7231-5QD32-0XB0 | 4 x Termokupl (TC) |
| SM 1231 TC 8xAI | 6ES7231-5QF32-0XB0 | 8 x Termokupl (TC) |
Öne Çıkan Özellikler : 6'lı Özet
Kanal
4 x RTDAz noktalı sıcaklık : ekonomik modül
Sensör
16 TipPt100/Pt1000 · Ni · Cu + direnç ölçümü
Doğruluk
±%0,115 bit + işaret : proses kalitesi
Bağışıklık
85 dBGürültülü panoda kararlı ölçüm
Diagnostik
AlarmKopuk sensör tespiti + okunabilir tanı
Kompakt
45 mm45×100×75 mm · CPU sırasına takılır
Tipik Uygulama Alanları
Kazan / Isıtma HattıGidiş-dönüş suyu, kazan ve eşanjör sıcaklıkları
Soğuk OdaOda ve evaporatör sıcaklık izleme/kayıt
Gıda (HACCP)Pişirme, pastörizasyon, soğuk zincir noktaları
⚙️ Makine Termal İzlemeMotor sargısı, rulman, hidrolik yağ sıcaklığı
HVACKlima santrali, sıcak/soğuk su devreleri
Test ve LaboratuvarHassas az kanallı sıcaklık veri toplama
Teknik Notlar (Siemens resmi datasheet + Siemens ETIM verileri): Sipariş kodu: 6ES7231-5PD32-0XB0. Ürün tip tanımı: SM 1231, AI 4x16 bit RTD. Aile: SIMATIC S7-1200 sinyal modülleri (SM 1231 RTD). Kanal: 4 analog giriş — rezistans termometre. Sensörler: Pt10/50/100/200/500/1000, Ni100/120/200/500/1000, Cu10/50/100, LG-Ni1000; direnç: 150/300/600 Ω. Termokupl: Desteklenmez (TC için SM 1231 TC). Çözünürlük: 15 bit + işaret. Ölçüm prensibi: Entegre edici. Doğruluk: ±%0,1 (25°C), ±%0,2 (55°C'ye kadar). Parazit bastırma: 85 dB @ 50/60/400 Hz; ortak mod min. 120 dB. Birim: °C/°F ayarlanabilir; kanal bazlı konfigürasyon. Diagnostik: Alarm, diagnostik alarm, okunabilir tanı fonksiyonları. Besleme: 24 VDC nominal, tip. 40 mA; backplane 5 VDC tip. 80 mA. Güç kaybı: tip. 1,5 W. Bağlantı: Vidalı klemens — çıkarılabilir ön konektör. Boyut: 45 × 100 × 75 mm (dar gövde). Ağırlık: Yakl. 220 g (net 0,191 kg). Ortam sıcaklığı: -20/+60°C. Koruma: IP20. Kaplamalı endüstriyel versiyon: SIPLUS 6AG1231-5PD32-4XB0 (conformal coating) mevcuttur.
SM 1231 RTD 4xAI Seçim ve Kullanım İpuçları: (1) RTD mi TC mi: Pt100/Pt1000 gibi rezistans sensörler için bu modül; J/K/T tipi termokupllar için SM 1231 TC (6ES7231-5QD32-0XB0) gerekir. (2) Kanal sayısı: 1-4 nokta için bu model ideal ve ekonomiktir; 5+ nokta veya genişleme ihtimali varsa 8 kanallı 5PF32 kanal başına daha avantajlıdır. (3) 3/4 telli bağlantı: Uzun sensör kablolarında kablo direnci ölçüme hata katar — 2 telli yerine 3 veya 4 telli bağlantı kullanarak kablo direncini kompanse edin (4 telli en hassastır). (4) Kablolama: RTD hatlarını ekranlı kabloyla, güç kablolarından ayrı taşıyın; ekranı tek noktadan topraklayın. (5) Parazit frekansı: TIA Portal'da bastırma frekansını şebekenize göre seçin (Türkiye: 50 Hz). (6) CPU uyumu: Sinyal modülleri CPU 1212C (2 adede kadar), 1214C/1215C/1217C (8 adede kadar) ile kullanılır — CPU 1211C sinyal modülü desteklemez. (7) Zorlu ortam: Yoğuşmalı/korozif ortamlar için kaplamalı SIPLUS versiyonu (6AG1231-5PD32-4XB0) tercih edilebilir.
Önemli Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum yetkili otomasyon/elektrik personeli tarafından yapılmalı. (2) Enerjisiz takma: Modülü CPU sırasına takıp çıkarırken sistem enerjisiz olmalı. (3) Giriş koruması: RTD girişlerine kesinlikle güç gerilimi bağlamayın — girişler ölçüm sinyali içindir. (4) Termokupl bağlamayın: Bu modül TC desteklemez — termokupl için SM 1231 TC kullanın. (5) Doğru sensör tipi: TIA Portal'daki kanal ayarı fiziksel sensörle birebir aynı olmalı (Pt100 ayarına Pt1000 bağlanırsa okuma tamamen yanlış olur). (6) IP20: Modül pano içi kullanım içindir. (7) Ortam: -20/+60°C ortam sıcaklığı aralığına uyun.
✔ Siemens 6ES7231-5PD32-0XB0 — SIMATIC S7-1200 SM 1231 RTD 4 Kanallı Analog Giriş Modülü | ✔ Tip tanımı: SM 1231, AI 4x16 bit RTD | ✔ ★ Kanal: 4 x RTD — transmitter'sız doğrudan sensör bağlantısı | ✔ ★ Sensörler (16 tip): Pt10-Pt1000 · Ni100-Ni1000 · Cu10-Cu100 · LG-Ni1000 + 150/300/600 Ω | ✔ ★ Çözünürlük/Doğruluk: 15 bit + işaret · ±%0,1 (25°C) | ✔ ★ Bağışıklık: 85 dB (50/60/400 Hz) · 120 dB ortak mod | ✔ Birim: °C / °F ayarlanabilir · kanal bazlı konfigürasyon | ✔ ★ Diagnostik: Alarm + diagnostik alarm + okunabilir tanı | ✔ Besleme: 24 VDC · tip. 40 mA · tip. 1,5 W | ✔ Bağlantı: Vidalı klemens (çıkarılabilir ön konektör) | ✔ ★ Boyut: 45×100×75 mm dar gövde · yakl. 220 g · IP20 | ✔ Kardeş modeller: RTD 8xAI (5PF32) · TC 4xAI (5QD32) · TC 8xAI (5QF32) · SIPLUS kaplamalı versiyon | ✔ Uygulama: Kazan/HVAC, soğuk oda, gıda/HACCP, makine termal izleme | ✔ Üretici: Siemens — orijinal ürün.
Teknik Özellikler :
| Genel Bilgiler | |
| Sipariş Kodu | 6ES7231-5PD32-0XB0 |
| Ürün Tip Tanımı | SM 1231, AI 4x16 bit RTD |
| Ürün Ailesi | SIMATIC S7-1200 — SM 1231 RTD sinyal modülü |
| Ürün Tipi | Analog giriş modülü (RTD) |
| Üretici | Siemens |
| Analog Girişler | |
| Giriş Sayısı | 4 — RTD (Rezistans Termometre) |
| RTD Sensör Tipleri | Pt10/50/100/200/500/1000 · Ni100/120/200/500/1000 · Cu10/50/100 · LG-Ni1000 |
| Direnç Ölçüm Aralıkları | 0-150 Ω / 0-300 Ω / 0-600 Ω |
| Termokupl Desteği | Hayır (TC için SM 1231 TC) |
| Çözünürlük | 15 bit + işaret |
| Ölçüm Prensibi | Entegre edici (integrating) |
| Sıcaklık Birimi | °C / °F ayarlanabilir |
| Konfigürasyon | Kanal bazlı (TIA Portal) |
| Doğruluk ve Bağışıklık | |
| Sıcaklık Hatası (25°C) | ±%0,1 (tam ölçüm aralığına göre) |
| Sıcaklık Hatası (55°C'ye kadar) | ±%0,2 |
| Parazit Bastırma | 85 dB @ 50/60/400 Hz |
| Ortak Mod Bastırma | Min. 120 dB |
| Diagnostik | |
| Alarmlar | Var : alarm + diagnostik alarm |
| Tanı Fonksiyonları | Var : okunabilir |
| Besleme | |
| Besleme Gerilimi | 24 VDC nominal |
| Akım Tüketimi (24V) | Tip. 40 mA |
| Backplane (5 VDC) | Tip. 80 mA |
| Güç Kaybı | Tip. 1,5 W |
| Fiziksel ve Çevre | |
| Bağlantı | Vidalı klemens (çıkarılabilir ön konektör) |
| Boyutlar (G×Y×D) | 45 × 100 × 75 mm |
| Ağırlık | Yakl. 220 g (net 0,191 kg) |
| Montaj | S7-1200 CPU sırası (35 mm DIN ray) |
| Ortam Sıcaklığı | -20 / +60°C |
| Koruma Sınıfı | IP20 |
| İlgili Modeller | |
| 6ES7231-5PF32-0XB0 | SM 1231 RTD : 8 x RTD giriş |
| 6ES7231-5QD32-0XB0 / 5QF32 | SM 1231 TC : 4 / 8 x termokupl giriş |
| 6AG1231-5PD32-4XB0 | SIPLUS kaplamalı versiyon (conformal coating) |
Sık Sorulan Sorular
Bu modüle hangi sensörler bağlanır? Pt100 ile Pt1000 arasında fark var mı?
SM 1231 RTD, rezistans termometre (RTD) sensörleri kabul eder : 16 farklı tip: Platin ailesi (Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000), Nikel ailesi (Ni100-Ni1000, LG-Ni1000) ve Bakır ailesi (Cu10, Cu50, Cu100); ayrıca 150/300/600 Ω saf direnç ölçümü yapılabilir. Termokupl (J, K, T vb.) bağlanamaz : onlar için SM 1231 TC modülü gerekir. Pt100 vs Pt1000: İkisi de platin sensördür; fark 0°C'deki dirençleridir (100 Ω vs 1000 Ω). Pt100 endüstride en yaygın standarttır; Pt1000'in direnci 10 kat yüksek olduğundan kablo direncinin ölçüme etkisi görece daha azdır : uzun hatlarda ve 2 telli bağlantılarda avantajlıdır. Modül her ikisini de aynı hassasiyetle okur; seçim genellikle mevcut sensör parkınıza göre yapılır. Önemli: TIA Portal'daki kanal ayarı, bağlı fiziksel sensör tipiyle birebir aynı olmalıdır. Her kanal bağımsız yapılandırılabildiği için aynı modülde Pt100, Pt1000 ve direnç ölçümü karışık kullanılabilir. Ariproses olarak sensör-modül eşleştirmesinde destek veriyoruz.
2, 3 ve 4 telli RTD bağlantısı arasındaki fark nedir? Hangisini kullanmalıyım?
RTD ölçümünde temel hata kaynağı sensör kablosunun kendi direncidir — modül, sensör direnciyle birlikte kablo direncini de "sıcaklık" olarak okuyabilir. Tel sayısı bu hatayı kompanse etme yöntemidir: (1) 2 telli: En basit bağlantı — kablo direnci ölçüme doğrudan eklenir. Yalnızca çok kısa mesafelerde veya hassasiyetin kritik olmadığı yerlerde kullanılmalıdır (Pt1000 ile etki daha küçüktür). (2) 3 telli: Endüstride en yaygın yöntem — üçüncü tel üzerinden kablo direnci ölçülüp telafi edilir (tellerin eş dirençli olduğu varsayımıyla). Çoğu saha uygulaması için doğruluk/maliyet dengesi idealdir. (3) 4 telli: En hassas yöntem — akım ve ölçüm hatları tamamen ayrılır, kablo direnci ölçümü hiç etkilemez. Laboratuvar, kalibrasyon ve yüksek hassasiyetli proses noktaları için tercih edilir. Pratik öneri: Saha uygulamalarında 3 telli standart tercihtir; modülün ±%0,1 doğruluğundan tam yararlanmak istediğiniz kritik noktalarda 4 telli kullanın. Her durumda ekranlı kablo kullanın, güç kablolarından ayrı taşıyın ve ekranı tek noktadan topraklayın.
Bu modül hangi S7-1200 CPU'larla kullanılır? Kaç modül takabilirim?
SM 1231 RTD, bir sinyal modülüdür (SM) ve S7-1200 CPU'nun sağ tarafına, sıraya takılarak çalışır — backplane bağlantısı modül üzerindeki bus konektörüyle otomatik kurulur. CPU uyumluluğu: (a) CPU 1211C: Sinyal modülü desteklemez — bu CPU ile SM takılamaz (sinyal board'ları hariç). (b) CPU 1212C: En fazla 2 sinyal modülü. (c) CPU 1214C / 1215C / 1217C: En fazla 8 sinyal modülü. Dar 45 mm gövdesi sayesinde bu modül, sınırlı ray uzunluğuna sahip panolarda da rahatça yer bulur. Devreye alma: Modül TIA Portal'da donanım konfigürasyonuna eklenir; her kanal için sensör tipi, birim (°C/°F) ve bastırma frekansı (Türkiye için 50 Hz) seçilir; ölçüm değerleri giriş adres alanından word olarak okunur. Ek not: Modül 24 VDC harici besleme gerektirir (tip. 40 mA) ve backplane'den 5 V tip. 80 mA çeker — çok modüllü sistemlerde CPU'nun 5 V güç bütçesini kontrol edin. Ariproses olarak CPU + modül kombinasyonu ve güç bütçesi hesabında destek veriyoruz.
4 kanallı (5PD32) yerine 8 kanallı (5PF32) mı almalıyım? Nasıl karar veririm?
İki modül de aynı SM 1231 RTD ailesindendir ve ölçüm performansları aynıdır (16 sensör tipi, 15 bit + işaret, ±%0,1, diagnostik) — fark kanal sayısı, boyut ve fiyattır: 6ES7231-5PD32-0XB0 (bu ürün) = 4 kanal, 45 mm; 6ES7231-5PF32-0XB0 = 8 kanal, 70 mm. Karar kriterleri: (1) Mevcut nokta sayısı: 1-4 sıcaklık noktası varsa bu model yeterli ve modül fiyatı olarak daha ekonomiktir; 5-8 nokta varsa 8 kanallı tek modül, iki adet 4 kanallıdan hem ucuz hem az yer kaplar. (2) Kanal başı maliyet: 8 kanallı modelde kanal başına düşen maliyet daha düşüktür — ama kullanılmayacak kanallara ödeme yapmak da gereksizdir; gerçek nokta sayınız belirleyicidir. (3) Gelecek genişleme: CPU'nun SM slot sayısı sınırlıdır — ileride nokta ekleme ihtimali güçlüyse 8 kanallıyı baştan almak slot verimliliği sağlar; nokta sayısı sabitse 4 kanallı en rasyonel seçimdir. (4) Pano yeri: 45 mm dar gövde, sıkışık panolarda avantajdır. Pratik: "Kazanda 2, depoda 2 nokta var, artmaz" → bu ürün; "5+ nokta var veya artabilir" → 5PF32. Ariproses olarak nokta listesi üzerinden en ekonomik kombinasyonu çıkarıyoruz.
Ürün orijinal Siemens mi? Garanti ve tedarik?
Evet, %100 orijinal Siemens ürünüdür. Siemens, dünyanın önde gelen endüstriyel otomasyon üreticilerinden biridir — SIMATIC PLC'ler, HMI'lar, sürücüler, şalt ve ölçüm ürünleri üretir; S7-1200 ailesi kompakt otomasyonun global standartlarındandır. Ariproses olarak orijinal Siemens ürünleri tedarik edilmektedir. Garanti: Siemens standart üretici garantisi. Tedarik: (1) Stok: 6ES7231-5PD32-0XB0 yaygın bir S7-1200 kalemidir, stoktan hızlı temin. (2) Stokta yoksa: Siemens Türkiye / distribütör kanalından tedarik. (3) Toplu sipariş: Proje bazlı miktar fiyatı. Ariproses hizmetleri: Kanal/modül boyutlandırma (nokta listesine göre 4/8 kanal ve RTD/TC seçimi), S7-1200 komple sistem (CPU + SM + SB + HMI), Pt100/Pt1000 sensör ve ekranlı kablo tedariki, TIA Portal konfigürasyon ve devreye alma desteği, panolu çözüm teslimi. İlgili modeller: SM 1231 RTD 8xAI (6ES7231-5PF32-0XB0), SM 1231 TC 4xAI (6ES7231-5QD32-0XB0), SM 1231 TC 8xAI (6ES7231-5QF32-0XB0), SIPLUS kaplamalı versiyon (6AG1231-5PD32-4XB0). Komple çözüm örneği: CPU 1212C + SM 1231 RTD 4xAI + Pt100 sensörler — dört noktalı kazan/soğuk oda sıcaklık izleme ve kontrolü, alarm dahil, kompakt ve ekonomik. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
