SIEMENS 6ES7231-4HD32-0XB0 SIMATIC S7-1200 SM 1231 4AI

SIEMENS 6ES7231-4HD32-0XB0 SIMATIC S7-1200 SM 1231 4AI

Marka

SIEMENS

Stok Kodu

6ES7231-4HD32-0XB0

Kategori

SIMATIC S7-1200

Siemens Orijinal uygun fiyat 4 AI · 13 Bit ADC S7-1200 Genişleme Modülü -20/+60°C

Siemens 6ES7231-4HD32-0XB0 SIMATIC S7-1200 SM 1231 Serisi 4 Kanallı Analog Giriş Modülü: ±10V / ±5V / ±2,5V Gerilim veya 0-20mA / 4-20mA Akım Girişi, 12 Bit + İşaret (13 Bit ADC) Çözünürlük, S7-1200 PLC Ailesi için Analog Sinyal/Genişleme Modülü, Tanı Alarmı (Kopuk Kablo, Besleme İzleme) ve LED Durum/Bakım Göstergesi, IP20 Koruma Sınıfı, -20 ile +60°C Çalışma Sıcaklığı, CE / UL / cULus / CSA / FM / Marine Onaylı, Ön Bağlantı Konnektörü Gerekli: Endüstriyel Ölçüm, Proses Kontrolü ve Sensör Arayüzü Uygulamaları için Kompakt Analog Genişleme Modülü

Siemens · SIMATIC S7-1200 Serisi (SM 1231 Analog Sinyal/Genişleme Modülü) · Ürün Kodu: 6ES7231-4HD32-0XB0 · Tip: SM 1231, AI 4x13 bit · Kanal: 4 analog giriş (akım veya gerilim, diferansiyel) · Gerilim aralıkları: ±10V, ±5V, ±2,5V · Akım aralıkları: 0-20mA, 4-20mA · Çözünürlük: 12 bit + işaret (13 bit ADC) · Besleme: 24 VDC · Akım tüketimi: tipik 45mA (24V) + backplane bus tipik 80mA (5V) · Güç kaybı: tipik 1,5 W · Çevrim süresi: tüm kanallar max. 625 µs · Temel hata sınırı (25°C): ±%0,1 · Sıcaklık hatası: 25°C'de ±%0,1, 55°C'ye kadar ±%0,2 · Giriş direnci: gerilimde ≥9MΩ, akımda 280Ω · Hasar sınırı: gerilimde max 35V, akımda max 40mA · Tanı: Diagnostic alarm + kopuk kablo tespiti + besleme gerilimi izleme + LED (durum/bakım) · Koruma sınıfı: IP20 · Çalışma sıcaklığı: -20/+60°C (yatay), -20/+50°C (dikey) · Sertifikalar: CE · CSA · UL · cULus · FM · RCM · KC · Marine (denizcilik) · Boyut: 45×100×75mm · Ağırlık: ~180g · Bağlantı: Ön konnektör gerekli (ayrı satılır) · Orijinal Siemens — Ariproses güvencesiyle

6ES7231-4HD32-0XB0 SM 1231 · 4 AI ±10V/±5V/±2,5V · 0-20mA/4-20mA 12bit+sign (13bit ADC) IP20 · -20/+60°C S7-1200 uyumlu

4 AI

13 Bit ADC

625µs

Çevrim (4 kanal)

-20/+60°C

IP20

Siemens SIMATIC S7-1200 SM Serisi — Sinyal/Genişleme Modülleri

Siemens, dünyanın önde gelen endüstriyel otomasyon ve PLC üreticilerinden biridir. SM serisi (SM 1221 dijital giriş, SM 1222 dijital çıkış, SM 1223 kombine giriş/çıkış, SM 1231/1232/1234 analog modülleri), S7-1200 CPU'ların I/O kapasitesini artırmak için kullanılan modüler genişleme (sinyal) modülleridir. 6ES7231-4HD32-0XB0, bu ailenin 4 kanallı analog giriş SM 1231 modelidir: hem gerilim (±10V/±5V/±2,5V) hem de akım (0-20mA/4-20mA) sinyallerini okuyabilir. ★ Öne çıkan özellikleri: 12 bit + işaret çözünürlük (13 bit ADC), 625µs hızlı çevrim süresi, tanı alarmı (kopuk kablo + besleme izleme) ve geniş sertifika kapsamı (CE, UL, cULus, CSA, FM, Marine). S7-1200 CPU'ya doğrudan yandan monte edilerek sensör/transmiter arayüzü sağlar.

4 AI · 13 bit ADC Kopuk kablo tanısı S7-1200 genişleme CE · UL · cULus · Marine

4 AI

Kanal

±10V/20mA

Giriş Aralığı

13 Bit

ADC Çözünürlük

625 µs

Çevrim (4 Kanal)

-20/+60°C

Sıcaklık

Bu Siemens S7-1200 analog giriş modülü son 24 saatte 21 PLC programcısı, proses mühendisi ve sistem entegratörü tarafından incelendi : Stok ve fiyat için +90 532 224 04 33

Ürün Hakkında

Kısa Açıklama: Siemens 6ES7231-4HD32-0XB0, SIMATIC S7-1200 SM 1231 serisi analog giriş (sinyal) modülüdür. Kanal sayısı: 4 analog giriş (akım veya gerilim, kanal başına ayrı ayrı parametrelenebilir diferansiyel giriş). Gerilim aralıkları: ±10V, ±5V, ±2,5V (giriş direnci ≥9MΩ). Akım aralıkları: 0-20mA, 4-20mA (giriş direnci 280Ω). Çözünürlük: 12 bit + işaret (overrange ile 13 bit ADC). Besleme: 24 VDC, tipik tüketim 45mA + backplane bus tipik 80mA (5V). Güç kaybı: tipik 1,5W. Çevrim süresi: tüm 4 kanal için max. 625µs. Doğruluk: temel hata sınırı (25°C) ±%0,1 (gerilim ve akım); sıcaklık hatası 25°C'de ±%0,1, 55°C'ye kadar ±%0,2. Girişim bastırma: parametrelenebilir yumuşatma (Yok/Düşük/Orta/Yüksek), 50/60Hz için 40dB bastırma. Hasar sınırı: gerilim girişinde max. 35V, akım girişinde max. 40mA (bu sınırların üzerinde giriş devresi zarar görebilir). Tanı ve alarm: Diagnostic alarm, kopuk kablo (wire-break) tespiti, besleme gerilimi izleme; LED gösterge hem durum hem bakım için. Koruma sınıfı: IP20. Çalışma sıcaklığı: -20/+60°C (yatay), -20/+50°C (dikey). Sertifikalar: CE, CSA, UL, cULus, FM, RCM, KC, Marine (denizcilik). Boyut/Ağırlık: 45×100×75mm, ~180g. Bağlantı: Ön konnektör gerekli (modülle birlikte gelmez, ayrı sipariş edilir). Uygulama: Sensör/transmiter arayüzü (basınç, seviye, sıcaklık, akış transmiterleri), proses değişkeni okuma, analog PID kontrol girişi. Orijinal Siemens.

S7-1200 tabanlı otomasyon sistemlerinde basınç, seviye, akış, sıcaklık gibi proses değişkenlerini analog transmiterlerden okumak için özel bir analog giriş modülüne ihtiyaç vardır. Siemens 6ES7231-4HD32-0XB0, bu ihtiyaç için tasarlanmış 4 kanallı, hem gerilim hem akım sinyali okuyabilen bir SM 1231 analog giriş modülüdür: CPU'nun yanına doğrudan monte edilerek sistemin analog giriş kapasitesini genişletir. Öne çıkan özellikleri: 4 esnek kanal (kanal başına gerilim veya akım seçilebilir), 13 bit ADC çözünürlük (hassas ölçüm), 625µs hızlı çevrim süresi ve kopuk kablo tanısı (sensör arıza tespiti). TIA Portal / STEP 7 üzerinden kolayca yapılandırılır ve S7-1200 CPU ile plug-and-play şekilde çalışır.

Ürün Kodu Çözümleme: 6ES7231-4HD32-0XB0

Ürün Kodunun Anlamı (MLFB)

6ES7

SIMATIC S7 ailesi

231

SM 1231 (AI)

4HD3

4 kanal, U/I, 13bit

2-0XB0

V2 nesil

6ES7 = SIMATIC S7 serisi · 231 = SM 1231 analog giriş modülü · 4HD = 4 kanal, gerilim/akım, 13bit ADC · 32 = 2. nesil (eski: -1HD30-0XB0) · Aile: SM1221 (DI) / SM1222 (DQ) / SM1223 (DI/DQ) / SM1231 (AI) / SM1232 (AQ) / SM1234 (AI/AQ)

Ana Teknik Spesifikasyonlar

Kanal

4 AI

U/I
diferansiyel

Aralık

±10V/20mA

±5V/±2,5V
4-20mA

Çözünürlük

13 Bit

12bit+sign
ADC

Çevrim

625 µs

4 kanal
toplam

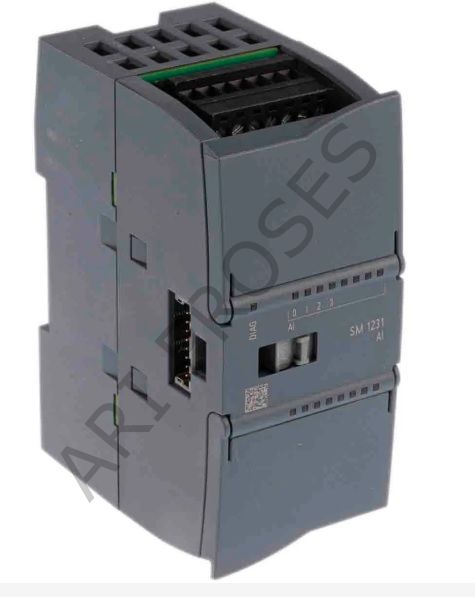

Fiziksel Yapı: SM 1231 Modül Gövdesi

SM 1231 Genişleme Modülü: 4 AI

Giriş4x U/I diferansiyel
Boyut45×100×75mm
Ağırlık~180g
GöstergeLED durum + bakım
BağlantıÖn konnektör
MontajS7-1200 CPU yanı · IP20

★ 4 Kanal: Gerilim veya Akım, Kanal Başına Seçilebilir

Esnek Giriş Aralığı — ±10V/±5V/±2,5V veya 0-20mA/4-20mA

6ES7231-4HD32-0XB0'ın temel işlevi 4 bağımsız analog kanal sağlamaktır: her kanal, TIA Portal üzerinden gerilim (±10V, ±5V, ±2,5V) veya akım (0-20mA, 4-20mA) olarak ayrı ayrı parametrelenebilir. Giriş direnci: Gerilim girişinde ≥9MΩ (yüksek empedans, kaynak devresini yüklemez), akım girişinde 280Ω (standart 4-20mA transmiterlerle uyumlu). Çözünürlük: 12 bit + işaret (13 bit ADC ile overrange): hassas ölçüm için yeterli çözünürlük. Doğruluk: 25°C'de ±%0,1 temel hata, 55°C'ye kadar ±%0,2: endüstriyel proses ölçümü için uygun kararlılık. Girişim bastırma: Parametrelenebilir yumuşatma seviyeleri (Yok/Düşük/Orta/Yüksek) ile gürültülü ortamlarda daha stabil okuma sağlanabilir; 50/60Hz şebeke frekansı için 40dB bastırma. Hasar sınırı: Gerilimde max. 35V, akımda max. 40mA: bu değerlerin aşılması giriş devresine kalıcı zarar verebilir, dikkatli kablolama gerekir.

4 AI · 13 Bit

★ Tanı Alarmı + LED Gösterge: Sensör Arıza Tespiti

Diagnostic Alarm, Kopuk Kablo Tespiti ve Geniş Sertifika Kapsamı

6ES7231-4HD32-0XB0, tanı alarmı (diagnostic alarm) desteği sunar: CPU'ya sensör/kablolama hatalarını bildirebilir, program tarafında izlenebilir. Kopuk kablo (wire-break) tespiti: Özellikle 4-20mA akım girişlerinde, sensör kablosu koptuğunda veya bağlantı kesildiğinde modül bunu algılayıp alarm üretir: proses güvenliği için kritik bir özellik (0mA yerine hatayı ayırt eder). Besleme gerilimi izleme: Modül besleme gerilimini de izler, anormal durumda uyarı verir. LED durum göstergesi: Hem giriş kanallarının durumu hem de modülün genel bakım/sağlık durumu için ayrı LED'ler bulunur. Çalışma sıcaklığı: -20/+60°C (yatay montaj), -20/+50°C (dikey montaj). Depolama: -40/+70°C. Sertifikalar: CE, CSA, UL, cULus, FM, RCM (C-TICK), KC, ve Marine (denizcilik) onayı gemi ve deniz platformu uygulamalarında da kullanılabilir. Nem: 25°C'de yoğuşmasız max %95.

-20/+60°C · IP20

Temel Özellikler ve Fonksiyonlar

6ES7231-4HD32-0XB0 Öne Çıkan Özellikleri

4 Analog Giriş

Gerilim veya akım, kanal başına seçilebilir

13 Bit ADC

12 bit + işaret çözünürlük (overrange)

Hızlı Çevrim

4 kanal toplam max. 625µs

Kopuk Kablo Tanısı

4-20mA girişlerde sensör arıza tespiti

Parametrelenebilir Filtre

Yumuşatma seviyeleri — gürültü bastırma

Geniş Sertifika

CE, UL, cULus, CSA, FM, Marine

6ES7231-4HD32-0XB0 (4 Kanal) vs 6ES7231-5PD32-0XB0 (Termokupl)

Siemens SM 1231 Giriş Tipi Karşılaştırması: Hangisi Bana Uygun?

ÖZELLİK	6ES7231-4HD32-0XB0 (Bu Ürün)	6ES7231-5PD32-0XB0 (RTD tip)
Kanal Sayısı	4 AI	4 AI
Giriş Tipi	Gerilim / Akım (U/I)	RTD / Direnç (PT100 vb.)
Ölçüm Aralığı	±10V, ±5V, ±2,5V, 0-20mA, 4-20mA	Sıcaklık sensörü aralıkları
Çözünürlük	13 bit (12bit+sign)	Uygulamaya göre değişir
İdeal Kullanım	Transmiter/sensör analog sinyali	Doğrudan sıcaklık sensörü bağlantısı

Siemens SM 1221/1222/1223/1231 Serisi: Sinyal Modülleri

S7-1200 Sinyal Modülleri Karşılaştırması

MODEL	TİP	KANAL
6ES7221-1BH32-0XB0	SM 1221 DI	16 DI / 24VDC
6ES7222-1BH32-0XB0	SM 1222 DQ	16 DQ / 24VDC / 0,5A
6ES7223-1BL32-0XB0	SM 1223 DI/DQ	8DI/8DQ / 24VDC
6ES7231-4HD32-0XB0 ✓ (bu ürün)	SM 1231 AI	4 AI / U-I / 13bit
6ES7231-4HF32-0XB0	SM 1231 AI	8 AI / U-I / 13bit
6ES7232-4HB32-0XB0	SM 1232 AQ	2 AQ / U-I / 14bit

Öne Çıkan Özellikler: 6'lı Özet

4 Kanal

U/I esnek

Gerilim veya akım, kanal başına ayarlanabilir

13 Bit ADC

Hassas ölçüm

12 bit + işaret çözünürlük

Hızlı Çevrim

625µs

4 kanal toplam çevrim süresi

Kopuk Kablo Tanısı

Diagnostic

Sensör/kablolama arızasını hızlı tespit

S7-1200 Uyumlu

Plug&Play

CPU yanına doğrudan montaj

Sertifikalar

CE·UL·Marine

Denizcilik dahil geniş onay kapsamı

Tipik Uygulama Alanları

Basınç/Seviye Ölçümü4-20mA transmiter sinyali okuma

Sıcaklık Transmiteri0-10V veya 4-20mA çıkışlı transmiter arayüzü

Akış ÖlçümüAkış transmiterlerinden analog sinyal okuma

Proses PID KontrolüAnalog geri besleme sinyali — PID döngüsü

DenizcilikMarine onayı: gemi otomasyon sistemleri

Potansiyometre/Konum SensörüGerilim çıkışlı konum/pozisyon sensörleri

Teknik Notlar (Siemens Industry Support datasheet): Ürün kodu: 6ES7231-4HD32-0XB0. Ürün tip tanımı: SM 1231, AI 4x13 bit. Besleme gerilimi: 24 VDC. Akım tüketimi: tipik 45mA (24V); backplane bus tipik 80mA (5V). Güç kaybı: tipik 1,5 W. Kanal sayısı: 4, akım veya gerilim diferansiyel giriş. Hasar sınırı: gerilim girişinde max. 35V, akım girişinde max. 40mA. Çevrim süresi: tüm kanallar max. 625µs. Giriş aralıkları : gerilim: ±10V, ±5V, ±2,5V (giriş direnci ≥9MΩ). Giriş aralıkları : akım: 0-20mA, 4-20mA (giriş direnci 280Ω). Çözünürlük: 12 bit + işaret (overrange ile max. 13 bit). İntegrasyon süresi: parametrelenebilir. Girişim bastırma: 40dB, DC-60V, 50/60Hz için. Yumuşatma: parametrelenebilir (Yok/Düşük/Orta/Yüksek). Sıcaklık hatası: 25°C'de ±%0,1, 55°C'ye kadar ±%0,2 (tüm ölçüm aralığına göre). Temel hata sınırı (25°C): gerilim ve akımda ±%0,1. Ortak mod gerilimi: max. 12V. Alarm/Tanı: diagnostic alarm var; besleme gerilimi izleme var; kopuk kablo tespiti var; LED (durum + bakım) var. Koruma sınıfı: IP20. Sertifikalar: CE, CSA, UL, cULus, FM, RCM, KC, Marine onayı. Çalışma sıcaklığı: -20/+60°C (yatay), -20/+50°C (dikey); depolama -40/+70°C. Nem: 25°C'de yoğuşmasız max %95. Bağlantı yöntemi: ön konnektör gerekli (modülle birlikte gelmez). Gövde malzemesi: plastik. Boyut: 45×100×75mm (G×Y×D). Ağırlık: ~180g. Aile: SM1221 (DI) / SM1222 (DQ) / SM1223 (DI/DQ) / SM1231 (AI) / SM1232 (AQ) / SM1234 (AI/AQ), 4/8 kanal seçenekleri.

6ES7231-4HD32-0XB0 Seçim ve Kullanım İpuçları: (1) Kanal ihtiyacı: 4 kanaldan fazlaya gerek varsa 8 kanallı SM 1231 modeli (6ES7231-4HF32-0XB0) veya birden fazla modül değerlendirin. (2) Sinyal tipi seçimi: Uzun kablo mesafelerinde akım sinyali (4-20mA) gerilim sinyaline (0-10V) göre gürültüye karşı daha dayanıklıdır — mesafe uzunsa akım tercih edin. (3) 4-20mA avantajı: 4mA "canlı sıfır" olduğu için kablo kopması (0mA) ile gerçek sıfır değeri (4mA) ayırt edilebilir — kopuk kablo tanısından faydalanmak için 4-20mA kullanın. (4) Ön konnektör: Modülle birlikte gelmez, ayrıca sipariş edilmeli. (5) Yumuşatma ayarı: Gürültülü ortamda "Orta" veya "Yüksek" yumuşatma seçin, ancak bu tepki süresini artırır: hızlı proses için "Düşük" veya "Yok" tercih edin. (6) Kalibrasyon: Kritik ölçümlerde periyodik kalibrasyon kontrolü önerilir. (7) Termokupl/RTD gerekiyorsa: Bu model U/I tipi giriş alır; doğrudan termokupl veya RTD (PT100) bağlantısı için farklı SM 1231 varyantları (5PD/6XA gibi) gereklidir. (8) TIA Portal: Modül TIA Portal / STEP 7'de donanım konfigürasyonuna eklenir, her kanal ayrı ayrı parametrelenir (aralık, yumuşatma, alarm limitleri).

Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum yetkili elektrik/otomasyon teknisyeni tarafından yapılmalı. (2) Hasar sınırı: Gerilim girişinde 35V, akım girişinde 40mA aşılmamalı: aşımda giriş devresi kalıcı hasar görebilir. (3) Doğru aralık seçimi: Kanal parametrelenirken sensörün gerçek çıkış aralığına uygun giriş tipi (gerilim/akım, aralık) seçilmeli; yanlış seçim hatalı ölçüme veya modül hasarına yol açabilir. (4) Ekranlı kablo: Analog sinyal kablolarının elektriksel gürültüye karşı ekranlı ve doğru topraklanmış olması önerilir. (5) Enerji kapatma: Modül üzerinde çalışmadan önce beslemeyi kesin. (6) Ön konnektör: Uygun tipte ve doğru şekilde takılmalı. (7) Sıcaklık: -20/+60°C aralığı dışında (özellikle dikey montajda +50°C üstü) kullanılmamalı: ölçüm doğruluğu da sıcaklıkla değişir. (8) IP20: Yalnızca kapalı pano/kabin içinde kullanılmalı, doğrudan dış ortama maruz bırakılmamalı.

✔ Siemens 6ES7231-4HD32-0XB0: SIMATIC S7-1200 SM 1231 4 Kanallı Analog Giriş Modülü | ✔ Seri: SM 1231 — S7-1200 CPU analog genişleme/sinyal modülü | ✔ Kanal: 4 AI (gerilim/akım, diferansiyel) | ✔ Aralıklar: ±10V / ±5V / ±2,5V veya 0-20mA / 4-20mA | ✔ ★ Çözünürlük: 12 bit + işaret (13 bit ADC) | ✔ ★ Çevrim Süresi: 4 kanal toplam max. 625µs | ✔ Besleme: 24 VDC · tipik 45mA + backplane 80mA | ✔ ★ Tanı Alarmı + Kopuk Kablo Tespiti + LED Gösterge | ✔ Doğruluk: 25°C'de ±%0,1, 55°C'ye kadar ±%0,2 | ✔ ★ Geniş Sıcaklık: -20 ile +60°C (yatay) | ✔ Koruma: IP20 | ✔ Bağlantı: Ön konnektör gerekli (ayrı satılır) | ✔ ★ Sertifikalar: CE · CSA · UL · cULus · FM · RCM · KC · Marine | ✔ Boyut/Ağırlık: 45×100×75mm / ~180g | ✔ Uygulama: Basınç/seviye/akış transmiteri, proses PID, denizcilik | ✔ Üretici: Siemens — orijinal ürün

Teknik Özellikler :

Genel Bilgiler
Ürün Kodu (MLFB)	6ES7231-4HD32-0XB0
Ürün Tip Tanımı	SM 1231, AI 4x13 bit
Ürün Ailesi	SIMATIC S7-1200 — analog sinyal modülü (SM)
Üretici	Siemens
Besleme ve Güç
Besleme Gerilimi	24 VDC
Akım Tüketimi	tipik 45 mA (24V)
Backplane Bus Akımı	tipik 80 mA (5V DC)
Güç Kaybı	tipik 1,5 W
Analog Girişler
Kanal Sayısı	4 (akım veya gerilim diferansiyel)
Hasar Sınırı — Gerilim	max. 35 V
Hasar Sınırı — Akım	max. 40 mA
Çevrim Süresi (4 kanal)	max. 625 µs
Gerilim Aralıkları	±10V, ±5V, ±2,5V (giriş direnci ≥9MΩ)
Akım Aralıkları	0-20mA, 4-20mA (giriş direnci 280Ω)
Çözünürlük	12 bit + işaret (max. 13 bit, overrange)
İntegrasyon Süresi	Parametrelenebilir
Girişim Bastırma	40 dB, DC-60V, 50/60Hz
Yumuşatma	Parametrelenebilir (Yok/Düşük/Orta/Yüksek)
Doğruluk
Sıcaklık Hatası	25°C'de ±%0,1; 55°C'ye kadar ±%0,2
Temel Hata Sınırı (25°C)	Gerilim ve akımda ±%0,1
Ortak Mod Gerilimi	max. 12 V
Tanı ve İzolasyon
Diagnostic Alarm	Var
Kopuk Kablo Tespiti	Var
Besleme Gerilimi İzleme	Var
LED Gösterge	Durum (kanal) + Bakım
Fiziksel ve Çevre
Koruma Sınıfı	IP20
Çalışma Sıcaklığı	-20/+60°C (yatay), -20/+50°C (dikey)
Depolama Sıcaklığı	-40/+70°C
Nem (Çalışma)	25°C'de yoğuşmasız max. %95
Bağlantı Yöntemi	Ön konnektör gerekli (ayrı sipariş)
Gövde Malzemesi	Plastik
Boyut (G×Y×D)	45×100×75 mm
Ağırlık	~180 g
Sertifikalar
Sertifikalar	CE, CSA, UL, cULus, FM, RCM (C-TICK), KC, Marine onayı

Sık Sorulan Sorular

Bu modül aynı anda hem gerilim hem akım sinyali okuyabilir mi?

Evet — 6ES7231-4HD32-0XB0'ın 4 kanalının her biri bağımsız olarak parametrelenir. Yani aynı modülde 1. kanal ±10V gerilim, 2. kanal 4-20mA akım, 3. kanal ±5V, 4. kanal 0-20mA gibi karma bir kombinasyon kullanabilirsiniz: tüm kanalların aynı sinyal tipinde olması gerekmez. Nasıl ayarlanır: TIA Portal'da donanım konfigürasyonunda her kanal için ayrı ayrı giriş tipi (gerilim/akım) ve aralık (±10V/±5V/±2,5V veya 0-20mA/4-20mA) seçilir. Pratik fayda: Farklı tipte transmiterleriniz varsa (biri 0-10V çıkışlı seviye sensörü, diğeri 4-20mA basınç transmiteri) tek modülle her ikisini de okuyabilirsiniz: ayrı modül almanıza gerek kalmaz.

4-20mA ile 0-20mA arasındaki fark nedir, hangisini seçmeliyim?

4-20mA ("canlı sıfır" / live zero): Ölçüm aralığının minimumu 4mA'e, maksimumu 20mA'e karşılık gelir: 0mA hiçbir zaman normal bir ölçüm değeri değildir. 0-20mA: Ölçüm aralığının minimumu 0mA'e karşılık gelir. ★ Önemli avantaj — 4-20mA: Kablo kopması veya sensör arızası durumunda modül 0mA okur, bu normal ölçüm aralığının (4-20mA) dışında olduğu için kopuk kablo tespiti devreye girip alarm üretebilir. 0-20mA'de ise 0mA hem "sensör kopuk" hem de "gerçek ölçüm sıfır" anlamına gelebileceğinden bu ayrım yapılamaz. Öneri: Güvenlik ve arıza tespiti önemliyse (çoğu endüstriyel proses uygulamasında olduğu gibi) 4-20mA tercih edin. Çoğu modern transmiter zaten 4-20mA çıkış verir — bu endüstri standardıdır.

Bu modülle doğrudan termokupl veya PT100 (RTD) sıcaklık sensörü bağlanabilir mi?

Hayır — 6ES7231-4HD32-0XB0 (4HD tipi), gerilim (U) ve akım (I) sinyalleri için tasarlanmıştır; doğrudan termokupl veya RTD (PT100/PT1000 direnç termometresi) bağlantısını desteklemez. Bunun yerine: (1) Sıcaklık sensörünüz 4-20mA veya 0-10V çıkışlı bir transmiter üzerinden sinyal veriyorsa (yani sensör + transmiter kombinasyonu), bu modül doğrudan kullanılabilir. (2) Sensörü doğrudan (transmitersiz) bağlamak istiyorsanız, Siemens'in termokupl tipi (örn. 6ES7231-5QD32-0XB0) veya RTD tipi (örn. 6ES7231-5PD32-0XB0) SM 1231 modellerini tercih etmeniz gerekir — bunlar sensör tipine özel giriş devresi ve soğuk uç kompanzasyonu (termokupl için) içerir. Ariproses olarak sensör tipinize uygun doğru modeli seçmenizde yardımcı oluyoruz.

Ön konnektör (front connector) ayrı mı satın alınmalı?

Evet — Siemens datasheet'inde belirtildiği gibi, ön konnektör modülle birlikte gelmez, ayrıca sipariş edilmelidir. Ön konnektör ne işe yarar: Saha kablolamasının (sensör/transmiter sinyal kabloları) modüle bağlanmasını sağlayan, modülün önüne takılan vidalı veya yaylı terminal bloğudur. Neden ayrı satılır: Farklı uygulamalar farklı konnektör tipi gerektirebilir — Siemens bu esnekliği sağlamak için konnektörü modülden ayrı tutar. Analog kablolamada dikkat: Analog sinyal kabloları genellikle ekranlı (shielded) olmalı ve ekran doğru şekilde topraklanmalıdır — girişim/gürültüyü azaltmak için. Ariproses hizmeti: Modülle birlikte doğru ön konnektörü de tedarik ediyoruz — sipariş verirken belirtmeniz yeterli.

Ürün orijinal Siemens mi? Garanti ve tedarik?

Evet, %100 orijinal Siemens ürünüdür. Siemens, dünyanın önde gelen endüstriyel otomasyon ve PLC üreticilerinden biridir — SIMATIC PLC, HMI, sürücü, sensör ve sinyal modülü gibi geniş bir ürün gamı sunar. Ariproses olarak orijinal Siemens ürünleri tedarik edilmektedir. Garanti: Siemens standart üretici garantisi. Tedarik: (1) Stok: 6ES7231-4HD32-0XB0 yaygın kullanılan bir modeldir, stoktan hızlı temin. (2) Stokta yoksa: Siemens Türkiye / distribütör kanalından tedarik. (3) Toplu sipariş: Miktar bazlı özel fiyat. (4) Ön konnektör: Uyumlu konnektör birlikte tedarik edilebilir. Ariproses hizmetleri: S7-1200 I/O planlama (analog/dijital kanal sayısı, giriş tipi seçimi), SM 1221/1222/1223/1231/1232 serisi tüm modeller, S7-1200 CPU + genişleme modülü komple sistem tasarımı, TIA Portal proje desteği, analog sensör/transmiter eşleştirmesi, aksesuar (ön konnektör, ekranlı kablo, montaj rayı), diğer Siemens otomasyon ürünleri (HMI, sürücü, sensör). İlgili SM 1231 modelleri: 6ES7231-4HD32-0XB0 (4AI U/I — bu ürün), 6ES7231-4HF32-0XB0 (8AI U/I), 6ES7231-5PD32-0XB0 (4AI RTD), 6ES7231-5QD32-0XB0 (4AI termokupl). Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
