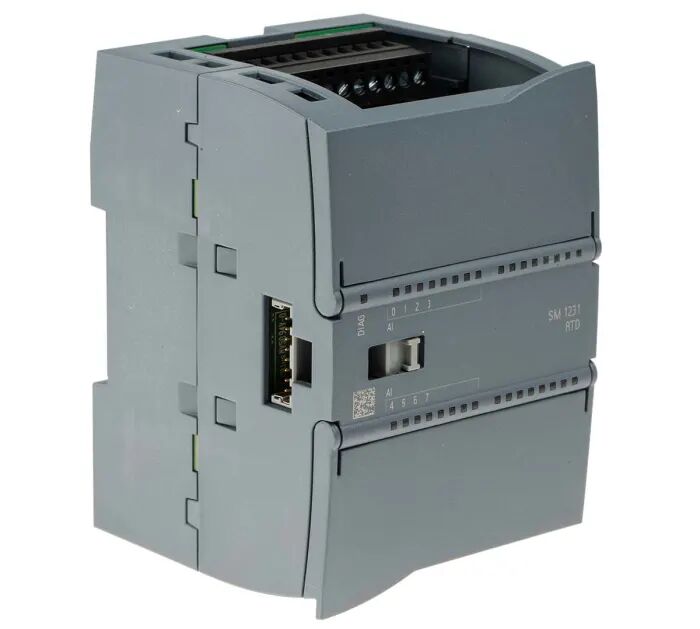

SIEMENS 6ES7231-5PF32-0XB0 | SM 1231 RTD 8xAI Analog Giriş Modülü
Siemens Orijinal uygun fiyat 8 Kanal RTD ±%0,1 Doğruluk Diagnostik Alarm
Siemens 6ES7231-5PF32-0XB0 SIMATIC S7-1200 SM 1231 RTD 8 Kanallı Analog Giriş Sinyal Modülü (AI 8x16 bit RTD) — Rezistans Termometre (RTD) Girişli Sıcaklık Ölçüm Modülü, Pt10/Pt50/Pt100/Pt200/Pt500/Pt1000, Ni100/Ni120/Ni200/Ni500/Ni1000, Cu10/Cu50/Cu100 ve LG-Ni1000 Sensör Tipi Desteği (16 RTD Tipi) + 150/300/600 Ω Direnç Ölçüm Aralıkları, 15 Bit + İşaret Çözünürlük, ±%0,1 Doğruluk (25°C), 85 dB Parazit Bastırma (50/60/400 Hz), 120 dB Ortak Mod Bastırma, °C/°F Ayarlanabilir Birim, Kanal Bazlı Konfigürasyon, Diagnostik Alarm ve Okunabilir Tanı Fonksiyonları, 24 VDC Besleme (Tip. 40 mA), Tip. 1,5 W Güç Kaybı, Vidalı Klemens Bağlantı, 70×100×75 mm Kompakt Boyut, S7-1200 CPU Yanına Doğrudan Takılan Genişleme Modülü — Proses Sıcaklık Ölçümü, Soğuk Depo, Gıda (HACCP), HVAC ve Makine Termal İzleme Uygulamaları için Hassas Çok Kanallı RTD Giriş Çözümü
Siemens · SIMATIC S7-1200 Serisi (Sinyal Modülleri — SM) · ★ SM 1231 RTD sinyal modülü ailesi · Sipariş Kodu: 6ES7231-5PF32-0XB0 · Tip: Analog giriş modülü — AI 8x16 bit RTD · ★ Kanal: 8 x RTD (rezistans termometre) · ★ Sensörler: Pt10/50/100/200/500/1000 · Ni100/120/200/500/1000 · Cu10/50/100 · LG-Ni1000 (16 tip) · Direnç ölçümü: 150 / 300 / 600 Ω · ★ Çözünürlük: 15 bit + işaret · ★ Doğruluk: ±%0,1 (25°C) · ±%0,2 (55°C'ye kadar) · Tekrarlanabilirlik: %0,05 · ★ Parazit bastırma: 85 dB (50/60/400 Hz) · 120 dB ortak mod · Birim: °C / °F ayarlanabilir · ★ Diagnostik: Alarm + okunabilir tanı · Besleme: 24 VDC (20,4-28,8V) · tip. 40 mA · backplane 5V tip. 80 mA · Güç kaybı: tip. 1,5 W · Bağlantı: Vidalı klemens · Boyut: 70×100×75 mm · 0,28 kg · Koruma: IP20 · Onaylar: CE · cULus · UL · UKCA · Orijinal Siemens
6ES7231-5PF32-0XB0 SM 1231 RTD · 8xAI Pt100/Pt1000 · Ni · Cu 15 bit + işaret ±%0,1 · 85dB S7-1200 · 24VDC
8 x RTD
Analog Giriş
±%0,1
Doğruluk (25°C)
16 Tip
Pt · Ni · Cu
Bu Siemens RTD modülü son 24 saatte 25 otomasyon mühendisi, pano üreticisi ve proses sorumlusu tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Siemens 6ES7231-5PF32-0XB0, SIMATIC S7-1200 PLC ailesi için SM 1231 RTD analog giriş sinyal modülüdür (ürün tip tanımı: SM 1231, AI 8x16 bit RTD). ★ Kanal: 8 x RTD (rezistans termometre) analog girişi. ★ Desteklenen sensörler (16 tip): Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu100, LG-Ni1000; ayrıca 150 / 300 / 600 Ω direnç ölçüm aralıkları. ★ Çözünürlük: 15 bit + işaret. ★ Doğruluk: ±%0,1 (25°C'de, tam ölçüm aralığına göre); 55°C'ye kadar ±%0,2. Tekrarlanabilirlik: %0,05. ★ Parazit bastırma: 85 dB (50/60/400 Hz ayarlanabilir); ortak mod bastırma min. 120 dB — endüstriyel ortamda kararlı ölçüm. Ölçüm prensibi: Entegre edici (integrating). Birim: °C veya °F ayarlanabilir. ★ Diagnostik: Alarm + diagnostik alarm; tanı bilgileri okunabilir — kopuk sensör/kablo tespiti dahil kanal bazlı izleme. Besleme: 24 VDC nominal (20,4-28,8 VDC), tip. 40 mA; backplane 5 VDC'den tip. 80 mA. Güç kaybı: tip. 1,5 W. Bağlantı: Vidalı klemens. Boyut/Ağırlık: 70 × 100 × 75 mm · 0,28 kg. Montaj: S7-1200 CPU'nun sağına, sıraya takılır (35 mm DIN ray). Koruma: IP20. Onaylar: CE, cULus, UL, UKCA. Kardeş modeller: SM 1231 RTD 4xAI (6ES7231-5PD32-0XB0), SM 1231 TC termokupl modülleri. Orijinal Siemens.
Proseslerde sıcaklık, en çok ölçülen değişkendir — ve hassas ölçümün endüstri standardı RTD (rezistans termometre) sensörlerdir: Pt100, Pt1000 ve benzerleri. Siemens 6ES7231-5PF32-0XB0 (SM 1231 RTD), S7-1200 PLC'nize 8 adet RTD girişi ekleyen sinyal modülüdür. En büyük pratik avantajı: sensörler modüle doğrudan bağlanır — kanal başına ayrı transmitter veya amplifikatöre gerek yoktur; hem maliyet hem pano yeri kazanırsınız. Modül, 16 farklı RTD tipini (Pt/Ni/Cu aileleri) ve 150/300/600 Ω direnç ölçümünü destekler; 15 bit + işaret çözünürlük ve ±%0,1 doğrulukla proses kalitesinde ölçüm sunar. 85 dB parazit bastırma sürücülü, kontaktörlü gürültülü panolarda kararlılık sağlar; diagnostik alarm kopuk sensör ve kablo hatalarını anında bildirir. Sekiz sıcaklık noktasını tek modülde toplayan, TIA Portal'dan kanal kanal yapılandırılan güvenilir bir S7-1200 genişlemesidir.
Ürün Kodu Çözümleme : 6ES7231-5PF32-0XB0
Ürün Kodunun Anlamı
6ES7
SIMATIC S7 ürünü
231
Analog giriş modülü
5PF32
RTD · 8 kanal · S7-1200
0XB0
Standart versiyon
6ES7 = SIMATIC S7 · 231 = analog giriş (AI) sinyal modülü · 5P = RTD tipi (5Q = termokupl/TC) · F = 8 kanal (D = 4 kanal) · 32 = S7-1200 nesli · Örnek: 5PD32 = RTD 4 kanal, 5QF32 = TC 8 kanal
Ana Teknik Spesifikasyonlar
Kanal
8 x RTD
rezistans
termometre
Sensör
16 Tip
Pt · Ni · Cu
+ 150/300/600Ω
Doğruluk
±%0,1
15 bit + işaret
(25°C)
Besleme
24 VDC
tip. 40 mA
1,5 W

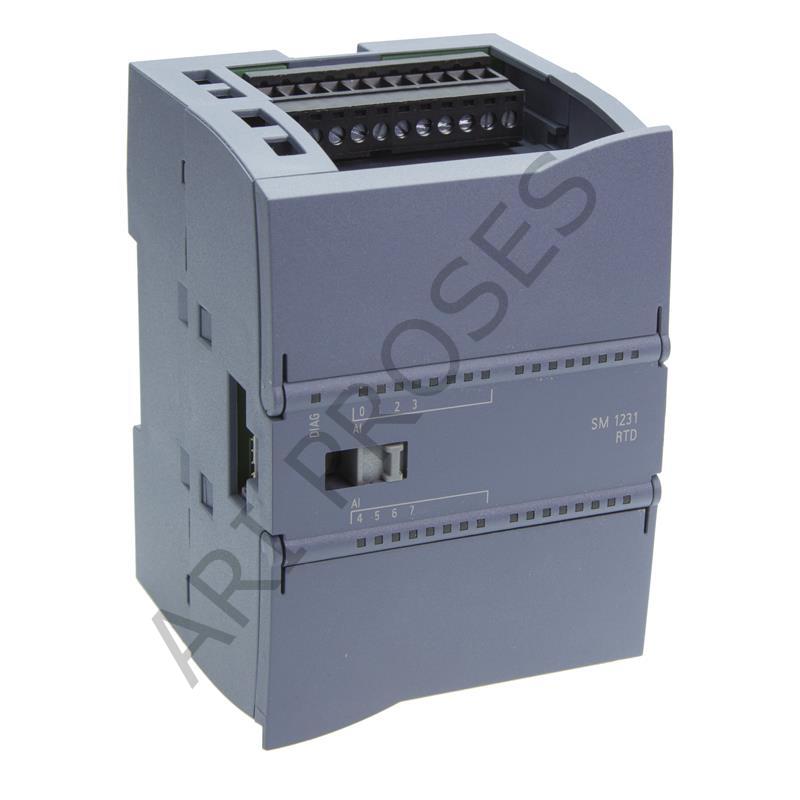

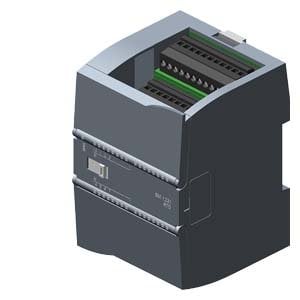

Fiziksel Yapı : S7-1200 Sinyal Modülü
CPU Yanına Takılan Genişleme Modülü
- Giriş8 x RTD
- BağlantıVidalı klemens
- GöstergeKanal/tanı LED
- Besleme24 VDC · 1,5 W
- Boyut70×100×75 mm
- MontajS7-1200 sırası · IP20
★ 16 Sensör Tipi : Transmitter'sız Doğrudan RTD Bağlantısı
Pt100'den Pt1000'e, Ni ve Cu Ailelerine Geniş Sensör Desteği
SM 1231 RTD'nin temel gücü, 16 farklı RTD tipini doğrudan kabul etmesidir: Platin ailesi Pt10, Pt50, Pt100 (endüstri standardı), Pt200, Pt500, Pt1000; Nikel ailesi Ni100, Ni120, Ni200, Ni500, Ni1000 ve LG-Ni1000; Bakır ailesi Cu10, Cu50, Cu100. Ayrıca 150 / 300 / 600 Ω saf direnç ölçüm aralıkları ile potansiyometrik/dirençsel sensörler de okunabilir. Avantajları: (1) Transmitter'sız bağlantı: Sensör doğrudan modülün vidalı klemensine bağlanır — kanal başına transmitter maliyeti ve pano yeri ortadan kalkar. (2) Karma kullanım: Her kanal TIA Portal'dan ayrı ayrı yapılandırılır — bir kanal Pt100, diğeri Pt1000, bir başkası direnç ölçümü olabilir. (3) Esnek birim: °C veya °F seçilebilir. (4) Mevcut sensör parkı: Eski tesislerdeki Ni ve Cu sensörler bile değiştirilmeden kullanılabilir. Sekiz sıcaklık noktası, tek 70 mm'lik modülde.
★ ±%0,1 Doğruluk + 85 dB Bastırma + Diagnostik
Proses Kalitesinde Ölçüm : Gürültülü Panoda Bile Kararlı
SM 1231 RTD, 15 bit + işaret çözünürlük ve ±%0,1 doğrulukla (25°C'de, tam ölçüm aralığına göre; 55°C'ye kadar ±%0,2) proses kalitesinde sıcaklık ölçümü sunar; tekrarlanabilirlik %0,05'tir. Gürültü bağışıklığı: Entegre edici ölçüm prensibi ve 85 dB parazit bastırma (50/60/400 Hz seçilebilir) sayesinde, sürücü ve kontaktör dolu panolarda bile şebeke frekansı kaynaklı dalgalanma bastırılır; ortak mod bastırma min. 120 dB'dir. Diagnostik: Modül alarm ve diagnostik alarm üretir, tanı bilgileri program tarafından okunabilir — kopuk sensör/kablo (wire break) gibi hatalar kanal bazında anında raporlanır; LED'ler durumu pano kapağı açılır açılmaz gösterir. Sonuç: sadece ölçen değil, ölçümün sağlığını da izleyen bir giriş modülü — gıda (HACCP), ilaç ve kritik proseslerde aranan güvenilirlik seviyesi.
Temel Özellikler ve Fonksiyonlar
6ES7231-5PF32-0XB0 Öne Çıkan Özellikleri
8 x RTD Giriş
Sekiz sıcaklık noktası tek modülde
16 Sensör Tipi
Pt/Ni/Cu aileleri + 150/300/600Ω direnç
Hassas Ölçüm
15 bit+işaret · ±%0,1 · %0,05 tekrar
85 dB Bastırma
50/60/400 Hz · 120 dB ortak mod
Diagnostik Alarm
Kopuk sensör tespiti · okunabilir tanı
Kanal Bazlı Ayar
TIA Portal'dan her kanal ayrı tip/birim
SM 1231 RTD 8xAI vs 4xAI
Siemens SM 1231 RTD Karşılaştırması : Hangisi Bana Uygun?
| ÖZELLİK | 6ES7231-5PF32-0XB0 (Bu Ürün) | 6ES7231-5PD32-0XB0 |
| Kanal Sayısı | 8 x RTD | 4 x RTD |
| Ürün Tanımı | SM 1231, AI 8x16 bit RTD | SM 1231, AI 4x16 bit RTD |
| Sensör Desteği | Pt/Ni/Cu 16 tip + direnç (aynı) | Pt/Ni/Cu 16 tip + direnç |
| Çözünürlük / Doğruluk | 15 bit+işaret · ±%0,1 (aynı) | 15 bit+işaret · ±%0,1 |
| Kanal Başı Maliyet | Daha düşük (8 kanal avantajı) | Daha yüksek |
| İdeal Kullanım | 5+ sıcaklık noktası — yoğun izleme | 1-4 sıcaklık noktası |
S7-1200 SM 1231 Sıcaklık Modülleri Ailesi
RTD ve Termokupl (TC) Sinyal Modülleri
| MODEL | SİPARİŞ KODU | GİRİŞ |
| SM 1231 RTD 4xAI | 6ES7231-5PD32-0XB0 | 4 x RTD (Pt/Ni/Cu) |
| SM 1231 RTD 8xAI ✓ (bu ürün) | 6ES7231-5PF32-0XB0 | 8 x RTD (Pt/Ni/Cu) |
| SM 1231 TC 4xAI | 6ES7231-5QD32-0XB0 | 4 x Termokupl (TC) |
| SM 1231 TC 8xAI | 6ES7231-5QF32-0XB0 | 8 x Termokupl (TC) |
Öne Çıkan Özellikler : 6'lı Özet
Kanal
8 x RTDÇok noktalı sıcaklık : tek modül
Sensör
16 TipPt100/Pt1000 · Ni · Cu + direnç ölçümü
Doğruluk
±%0,115 bit + işaret · %0,05 tekrarlanabilirlik
Bağışıklık
85 dBGürültülü panoda kararlı ölçüm
Diagnostik
AlarmKopuk sensör tespiti + okunabilir tanı
Kompakt
70 mm70×100×75 mm · CPU sırasına takılır
Tipik Uygulama Alanları
Proses Sıcaklık KontrolüFırın, kazan, reaktör, ekstruder sıcaklıkları
Gıda (HACCP)Pişirme, pastörizasyon, soğuk zincir kayıt
Soğuk DepoÇok noktalı depo/oda sıcaklık izleme
HVAC / EnerjiIsıtma-soğutma hatları, gidiş/dönüş suyu
Makine Termal İzlemeMotor sargısı, rulman, hidrolik yağ sıcaklığı
Test ve LaboratuvarHassas çok kanallı sıcaklık veri toplama
Teknik Notlar (Siemens resmi datasheet): Sipariş kodu: 6ES7231-5PF32-0XB0. Ürün tip tanımı: SM 1231, AI 8x16 bit RTD. Aile: SIMATIC S7-1200 sinyal modülleri (SM 1231 RTD). Kanal: 8 analog giriş — rezistans termometre. Sensörler: Pt10/50/100/200/500/1000, Ni100/120/200/500/1000, Cu10/50/100, LG-Ni1000; direnç: 150/300/600 Ω. Termokupl: Desteklenmez (TC için SM 1231 TC). Çözünürlük: 15 bit + işaret. Ölçüm prensibi: Entegre edici. Doğruluk: ±%0,1 (25°C), ±%0,2 (55°C'ye kadar); tekrarlanabilirlik %0,05. Parazit bastırma: 85 dB @ 50/60/400 Hz; ortak mod min. 120 dB. Birim: °C/°F ayarlanabilir. Giriş koruması: ±35 V tahribat sınırı. Diagnostik: Alarm, diagnostik alarm, okunabilir tanı fonksiyonları. Besleme: 24 VDC nominal (izin verilen 20,4-28,8 VDC), tip. 40 mA; backplane 5 VDC tip. 80 mA. Güç kaybı: tip. 1,5 W. Bağlantı: Vidalı klemens. Boyut: 70 × 100 × 75 mm. Ağırlık: 0,28 kg. Ortam sıcaklığı: -20/+60°C. Koruma: IP20. Onaylar: CE, cULus, UL, UKCA. EAN: 6940408101883.
SM 1231 RTD Seçim ve Kullanım İpuçları: (1) RTD mi TC mi: Pt100/Pt1000 gibi rezistans sensörler için bu modül; J/K/T tipi termokupllar için SM 1231 TC (6ES7231-5QF32-0XB0) gerekir — ikisi karışmaz. (2) Kanal sayısı: 1-4 nokta için 4 kanallı (5PD32) yeterli; 5+ nokta veya gelecekte genişleme ihtimali varsa 8 kanallı bu model kanal başına daha ekonomiktir. (3) 3/4 telli bağlantı: Uzun sensör kablolarında kablo direnci ölçüme hata katar — 2 telli yerine 3 veya 4 telli bağlantı kullanarak kablo direncini kompanse edin (4 telli en hassastır). (4) Kablolama: RTD hatlarını ekranlı kabloyla, güç kablolarından ayrı taşıyın; ekranı tek noktadan topraklayın. (5) Parazit frekansı: TIA Portal'da bastırma frekansını şebekenize göre seçin (Türkiye: 50 Hz). (6) CPU uyumu: Sinyal modülleri CPU 1212C (2 adede kadar), 1214C/1215C/1217C (8 adede kadar) ile kullanılır — CPU 1211C sinyal modülü desteklemez. (7) Diagnostiği kullanın: Kanal bazlı kopuk sensör alarmını programınıza işleyin — arıza tespiti dakikalar değil saniyeler sürer.
Önemli Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum yetkili otomasyon/elektrik personeli tarafından yapılmalı. (2) Enerjisiz takma: Modülü CPU sırasına takıp çıkarırken sistem enerjisiz olmalı. (3) Giriş sınırı: Girişlere ±35 V üzeri gerilim tahribat sınırıdır — RTD girişlerine kesinlikle güç gerilimi bağlamayın. (4) Termokupl bağlamayın: Bu modül TC desteklemez — termokupl için SM 1231 TC kullanın. (5) Doğru sensör tipi: TIA Portal'daki kanal ayarı fiziksel sensörle birebir aynı olmalı (Pt100 ayarına Pt1000 bağlanırsa okuma tamamen yanlış olur). (6) IP20: Modül pano içi kullanım içindir. (7) Ortam: -20/+60°C ortam sıcaklığı aralığına uyun.
✔ Siemens 6ES7231-5PF32-0XB0 — SIMATIC S7-1200 SM 1231 RTD 8 Kanallı Analog Giriş Modülü | ✔ Tip tanımı: SM 1231, AI 8x16 bit RTD | ✔ ★ Kanal: 8 x RTD — transmitter'sız doğrudan sensör bağlantısı | ✔ ★ Sensörler (16 tip): Pt10-Pt1000 · Ni100-Ni1000 · Cu10-Cu100 · LG-Ni1000 + 150/300/600 Ω | ✔ ★ Çözünürlük/Doğruluk: 15 bit + işaret · ±%0,1 (25°C) · %0,05 tekrarlanabilirlik | ✔ ★ Bağışıklık: 85 dB (50/60/400 Hz) · 120 dB ortak mod | ✔ Birim: °C / °F ayarlanabilir · kanal bazlı konfigürasyon | ✔ ★ Diagnostik: Alarm + diagnostik alarm + okunabilir tanı | ✔ Besleme: 24 VDC · tip. 40 mA · tip. 1,5 W | ✔ Bağlantı: Vidalı klemens | ✔ Boyut: 70×100×75 mm · 0,28 kg · IP20 | ✔ Onaylar: CE · cULus · UL · UKCA | ✔ Kardeş modeller: RTD 4xAI (5PD32) · TC 4xAI (5QD32) · TC 8xAI (5QF32) | ✔ Uygulama: Proses sıcaklık, gıda/HACCP, soğuk depo, HVAC, makine termal izleme | ✔ Üretici: Siemens — orijinal ürün.
Teknik Özellikler :
| Genel Bilgiler | |
| Sipariş Kodu | 6ES7231-5PF32-0XB0 |
| Ürün Tip Tanımı | SM 1231, AI 8x16 bit RTD |
| Ürün Ailesi | SIMATIC S7-1200 : SM 1231 RTD sinyal modülü |
| Ürün Tipi | Analog giriş modülü (RTD) |
| Üretici | Siemens |
| EAN | 6940408101883 |
| Analog Girişler | |
| Giriş Sayısı | 8 —RTD (Rezistans Termometre) |
| RTD Sensör Tipleri | Pt10/50/100/200/500/1000 · Ni100/120/200/500/1000 · Cu10/50/100 · LG-Ni1000 |
| Direnç Ölçüm Aralıkları | 0-150 Ω / 0-300 Ω / 0-600 Ω |
| Termokupl Desteği | Hayır (TC için SM 1231 TC) |
| Çözünürlük | 15 bit + işaret |
| Ölçüm Prensibi | Entegre edici (integrating) |
| Sıcaklık Birimi | °C / °F ayarlanabilir |
| Giriş Tahribat Sınırı | ±35 V |
| Doğruluk ve Bağışıklık | |
| Sıcaklık Hatası (25°C) | ±%0,1 (tam ölçüm aralığına göre) |
| Sıcaklık Hatası (55°C'ye kadar) | ±%0,2 |
| Tekrarlanabilirlik | %0,05 (25°C, kararlı durum) |
| Parazit Bastırma | 85 dB @ 50/60/400 Hz |
| Ortak Mod Bastırma | Min. 120 dB |
| Diagnostik | |
| Alarmlar | Var : alarm + diagnostik alarm |
| Tanı Fonksiyonları | Var : okunabilir |
| Besleme | |
| Besleme Gerilimi | 24 VDC nominal (20,4 - 28,8 VDC) |
| Akım Tüketimi (24V) | Tip. 40 mA |
| Backplane (5 VDC) | Tip. 80 mA |
| Güç Kaybı | Tip. 1,5 W |
| Fiziksel ve Çevre | |
| Bağlantı | Vidalı klemens |
| Boyutlar (G×Y×D) | 70 × 100 × 75 mm |
| Ağırlık | 0,28 kg |
| Montaj | S7-1200 CPU sırası (35 mm DIN ray) |
| Ortam Sıcaklığı | -20 / +60°C |
| Koruma Sınıfı | IP20 |
| Onaylar | CE · cULus · UL · UKCA |
| İlgili Modeller | |
| 6ES7231-5PD32-0XB0 | SM 1231 RTD : 4 x RTD giriş |
| 6ES7231-5QD32-0XB0 / 5QF32 | SM 1231 TC : 4 / 8 x termokupl giriş |
Sık Sorulan Sorular
Bu modüle hangi sensörler bağlanır? Pt100 ile Pt1000 arasında fark var mı?
SM 1231 RTD, rezistans termometre (RTD) sensörleri kabul eder — 16 farklı tip: Platin ailesi (Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000), Nikel ailesi (Ni100-Ni1000, LG-Ni1000) ve Bakır ailesi (Cu10, Cu50, Cu100); ayrıca 150/300/600 Ω saf direnç ölçümü yapılabilir. Termokupl (J, K, T vb.) bağlanamaz — onlar için SM 1231 TC modülü gerekir. Pt100 vs Pt1000: İkisi de platin sensördür; fark 0°C'deki dirençleridir (100 Ω vs 1000 Ω). Pt100 endüstride en yaygın standarttır; Pt1000'in direnci 10 kat yüksek olduğundan kablo direncinin ölçüme etkisi görece daha azdır — uzun hatlarda ve 2 telli bağlantılarda avantajlıdır. Modül her ikisini de aynı hassasiyetle okur; seçim genellikle mevcut sensör parkınıza göre yapılır. Önemli: TIA Portal'daki kanal ayarı, bağlı fiziksel sensör tipiyle birebir aynı olmalıdır. Her kanal bağımsız yapılandırılabildiği için aynı modülde Pt100, Pt1000 ve direnç ölçümü karışık kullanılabilir. Ariproses olarak sensör-modül eşleştirmesinde destek veriyoruz.
2, 3 ve 4 telli RTD bağlantısı arasındaki fark nedir? Hangisini kullanmalıyım?
RTD ölçümünde temel hata kaynağı sensör kablosunun kendi direncidir — modül, sensör direnciyle birlikte kablo direncini de "sıcaklık" olarak okuyabilir. Tel sayısı bu hatayı kompanse etme yöntemidir: (1) 2 telli: En basit bağlantı — kablo direnci ölçüme doğrudan eklenir. Yalnızca çok kısa mesafelerde veya hassasiyetin kritik olmadığı yerlerde kullanılmalıdır (Pt1000 ile etki daha küçüktür). (2) 3 telli: Endüstride en yaygın yöntem — üçüncü tel üzerinden kablo direnci ölçülüp telafi edilir (tellerin eş dirençli olduğu varsayımıyla). Çoğu saha uygulaması için doğruluk/maliyet dengesi idealdir. (3) 4 telli: En hassas yöntem — akım ve ölçüm hatları tamamen ayrılır, kablo direnci ölçümü hiç etkilemez. Laboratuvar, kalibrasyon ve yüksek hassasiyetli proses noktaları için tercih edilir. Pratik öneri: Saha uygulamalarında 3 telli standart tercihtir; modülün ±%0,1 doğruluğundan tam yararlanmak istediğiniz kritik noktalarda 4 telli kullanın. Her durumda ekranlı kablo kullanın, güç kablolarından ayrı taşıyın ve ekranı tek noktadan topraklayın — 85 dB bastırma güçlüdür ama iyi kablolama ölçüm kalitesinin temelidir.
Bu modül hangi S7-1200 CPU'larla kullanılır? Kaç modül takabilirim?
SM 1231 RTD, bir sinyal modülüdür (SM) ve S7-1200 CPU'nun sağ tarafına, sıraya takılarak çalışır — backplane bağlantısı modül üzerindeki bus konektörüyle otomatik kurulur. CPU uyumluluğu: (a) CPU 1211C: Sinyal modülü desteklemez — bu CPU ile SM takılamaz (sinyal board'ları hariç). (b) CPU 1212C: En fazla 2 sinyal modülü. (c) CPU 1214C / 1215C / 1217C: En fazla 8 sinyal modülü. Yani örneğin CPU 1214C'ye teoride 8 adet SM 1231 RTD takarak 64 RTD kanalına ulaşabilirsiniz (toplam güç bütçesi gözetilerek). Devreye alma: Modül TIA Portal'da donanım konfigürasyonuna eklenir; her kanal için sensör tipi, birim (°C/°F) ve bastırma frekansı (Türkiye için 50 Hz) seçilir; ölçüm değerleri giriş adres alanından word olarak okunur. Ek not: Modül 24 VDC harici besleme gerektirir (tip. 40 mA) ve backplane'den 5 V tip. 80 mA çeker — CPU'nun 5 V güç bütçesini çok modüllü sistemlerde kontrol edin. Ariproses olarak CPU + modül kombinasyonu ve güç bütçesi hesabında destek veriyoruz.
8 kanallı (5PF32) yerine 4 kanallı (5PD32) mı almalıyım? Nasıl karar veririm?
İki modül de aynı SM 1231 RTD ailesindendir ve ölçüm performansları aynıdır (16 sensör tipi, 15 bit + işaret, ±%0,1, diagnostik) — tek fark kanal sayısı ve fiyattır: 6ES7231-5PF32-0XB0 (bu ürün) = 8 kanal, 6ES7231-5PD32-0XB0 = 4 kanal. Karar kriterleri: (1) Mevcut nokta sayısı: 1-4 sıcaklık noktası varsa 4 kanallı yeterli ve daha ekonomiktir; 5-8 nokta varsa 8 kanallı tek modül, iki adet 4 kanallıdan hem ucuz hem az yer kaplar. (2) Kanal başı maliyet: 8 kanallı modelde kanal başına düşen maliyet belirgin şekilde daha düşüktür — yoğun izlemede avantaj. (3) Gelecek genişleme: CPU'nun SM slot sayısı sınırlıdır (1214C'de 8) — ileride nokta ekleme ihtimali varsa, slotu verimli kullanmak için 8 kanallıyı baştan almak genellikle daha akıllıcadır. (4) Pano yeri: Her modül 70 mm genişliktir; 8 kanal tek modülde toplandığında ray uzunluğundan tasarruf edilir. Pratik: "Şimdi 3 nokta var, artmaz" → 4 kanallı; "5+ nokta var veya artabilir" → bu ürün. Ariproses olarak nokta listesi üzerinden en ekonomik kombinasyonu çıkarıyoruz.
Ürün orijinal Siemens mi? Garanti ve tedarik?
Evet, %100 orijinal Siemens ürünüdür. Siemens, dünyanın önde gelen endüstriyel otomasyon üreticilerinden biridir — SIMATIC PLC'ler, HMI'lar, sürücüler, şalt ve ölçüm ürünleri üretir; S7-1200 ailesi kompakt otomasyonun global standartlarındandır. Ariproses olarak orijinal Siemens ürünleri tedarik edilmektedir. Garanti: Siemens standart üretici garantisi. Tedarik: (1) Stok: 6ES7231-5PF32-0XB0 yaygın bir S7-1200 kalemidir, stoktan hızlı temin. (2) Stokta yoksa: Siemens Türkiye / distribütör kanalından tedarik. (3) Toplu sipariş: Proje bazlı miktar fiyatı. Ariproses hizmetleri: Kanal/modül boyutlandırma (nokta listesine göre 4/8 kanal ve RTD/TC seçimi), S7-1200 komple sistem (CPU + SM + SB + HMI), Pt100/Pt1000 sensör ve ekranlı kablo tedariki, TIA Portal konfigürasyon ve devreye alma desteği, panolu çözüm teslimi. İlgili modeller: SM 1231 RTD 4xAI (6ES7231-5PD32-0XB0), SM 1231 TC 4xAI (6ES7231-5QD32-0XB0), SM 1231 TC 8xAI (6ES7231-5QF32-0XB0). Komple çözüm örneği: CPU 1214C + SM 1231 RTD 8xAI + Pt100 sensörler + HMI — sekiz noktalı proses sıcaklık izleme ve kontrolü, alarm ve kayıt dahil. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
İlgili Siemens S7-1200 Ürünleri
6ES7231-5PF32-0XB0
Bu Ürün ✓ (8xRTD)
Siemens SM 1231 RTD 8xAI
8 kanal RTD · Pt/Ni/Cu 16 tip · ±%0,1 · diagnostik
Seçildi ✓6ES7231-5PD32-0XB0
4 Kanal Versiyonu
Siemens SM 1231 RTD 4xAI
4 kanal RTD · aynı performans — az noktalı sistemler için
İncele6ES7231-5QF32-0XB0
Termokupl Versiyonu
Siemens SM 1231 TC 8xAI
8 kanal termokupl (TC) — J/K vb. sensörler için
İnceleProses Sıcaklık İzleme, Soğuk Zincir ve Makine Termal Koruma için Hassas 8 Kanallı Siemens RTD Modülü
Stok, fiyat, kanal/modül boyutlandırma (RTD-TC, 4-8 kanal), Pt100/Pt1000 sensör tedariki, TIA Portal
konfigürasyon desteği ve S7-1200 komple sistem çözümleri için hemen ulaşın.
Orijinal Siemens ±%0,1 Hassasiyet 1-3 Gün Türkiye Kargo TIA Portal Desteği Toplu Sipariş İndirimi
