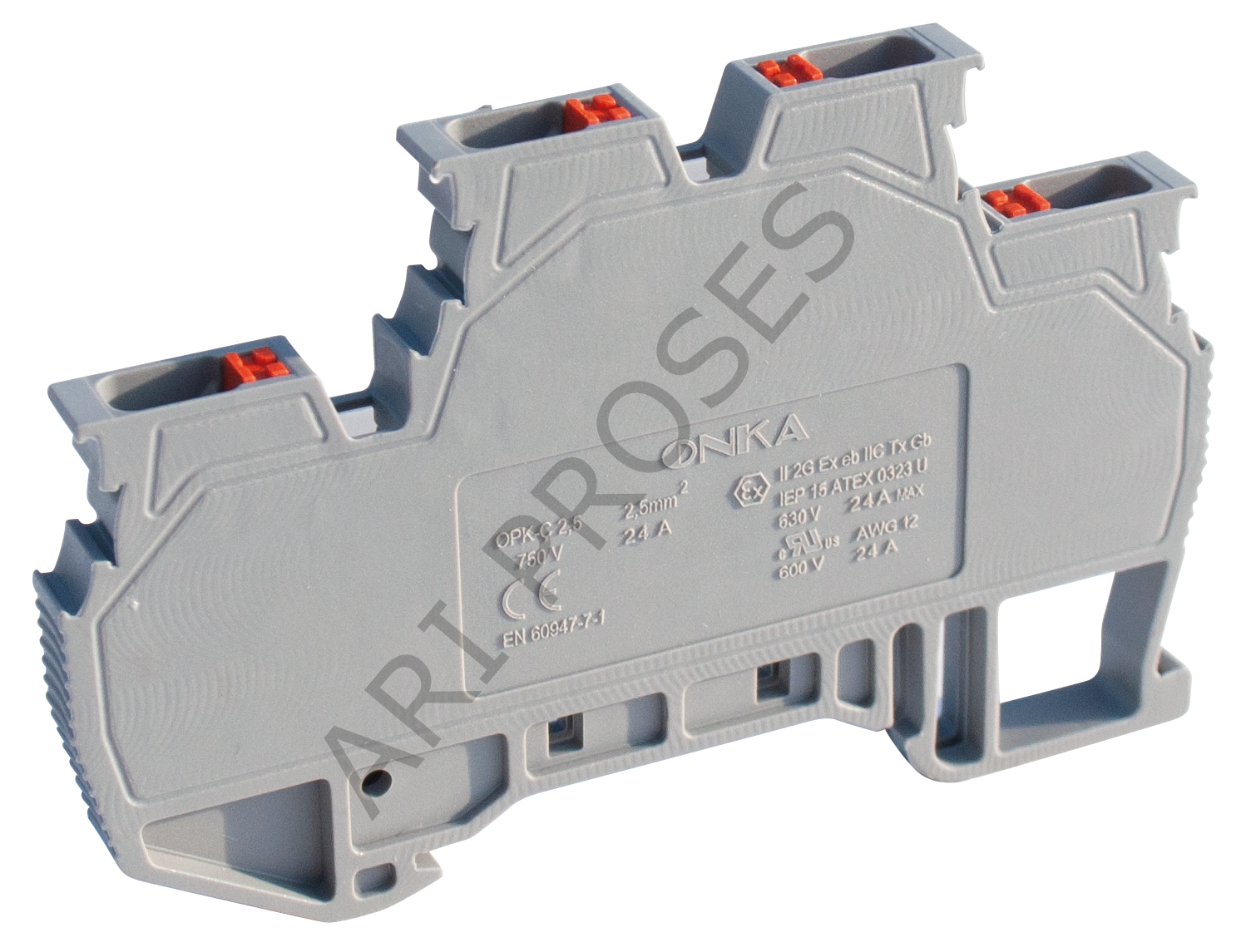

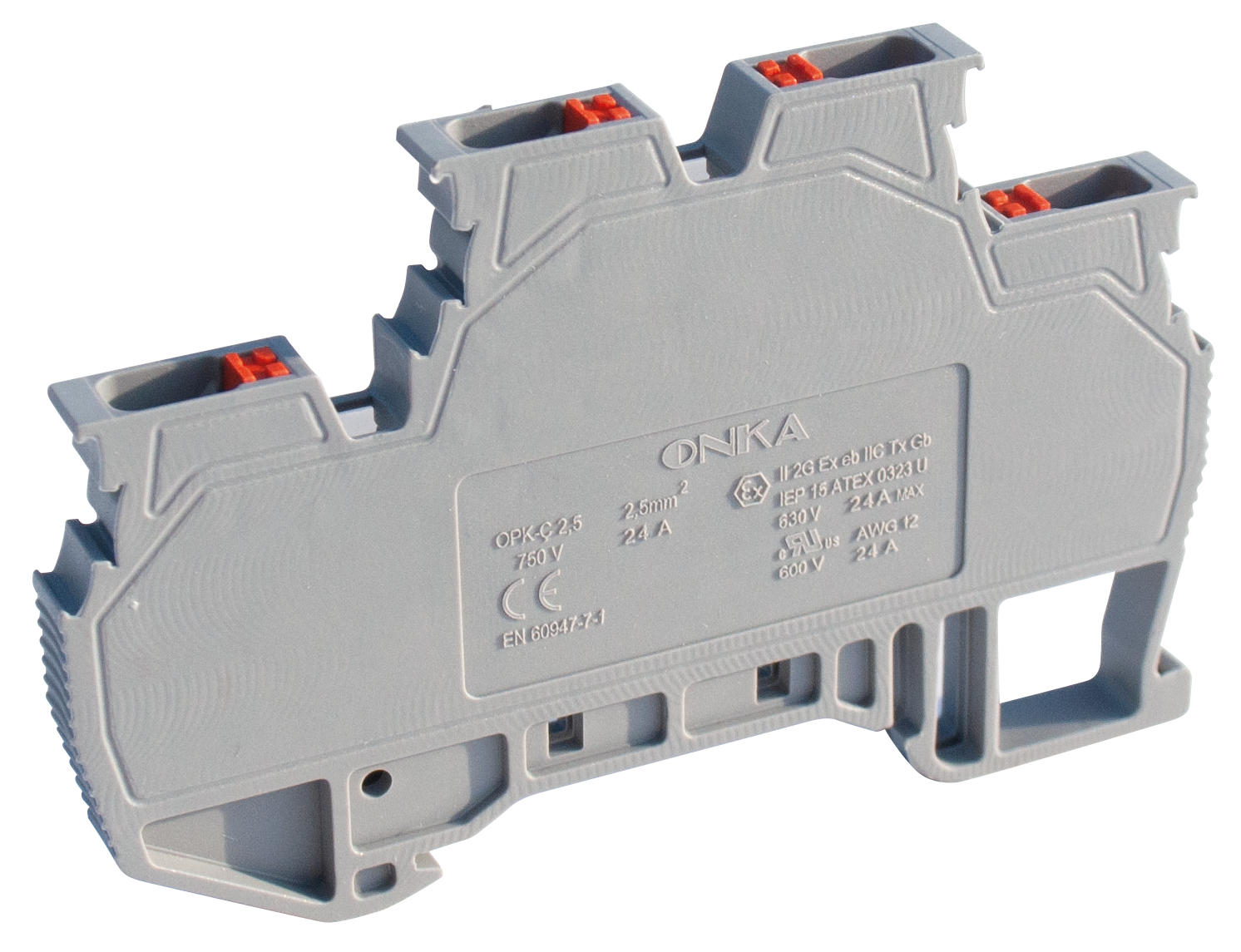

ONKA 1020441 İki Katlı Ray Klemens OPK-C 2.5mm² Yay Bağlantılı (1 Kutu= 50 Adet )
Onka 1020441 OPK-C Serisi 2,5mm² Yay Bağlantılı (Vidasız Push-In / Yay Baskılı) İki Katlı (Double / Çift Katlı) Monoblok DIN Ray Klemensi Gri, 750 V / 24 A (TSE-CE, EN-60947-7-1) ve 600 V / 24 A (UL1059, 12 AWG), Tek Gövdede İki Bağımsız Bağlantı Katı ile Panoda %50'ye Varan Yer Tasarrufu, 5,8 mm Klemens Genişliği, PA6.6 Yanmaz Gövde (V2; V0 versiyonu mevcut), Bakır İletken Köprü, Paslanmaz Çelik Baskı Yayı, Turuncu Açma Butonu, -40 ile +140°C Geniş Sıcaklık Dayanımı, 9 mm Soyma Boyu, Bakım Gerektirmeyen Titreşime Dayanıklı Bağlantı, Köprüleme / Durdurucu / Grup Etiketi / Markalama Aksesuar Desteği, 8 Renk Seçeneği, TS 35 DIN Ray Montaj: Elektrik Panoları, Otomasyon Sistemleri ve Yoğun Kablajlı Uygulamalar için Yer Tasarruflu, Hızlı ve Güvenli Bağlantı Çözümü
Onka · OPK-C Serisi (Yay Bağlantılı Ray Klemensleri: İki Katlı) · ★ Monoblok çift katlı tasarım · Ürün Kodu: 1020441 (Gri, V2 · V0 versiyonu: 1020468) · Kesit: 2,5 mm² (12 AWG) · Değerler: 750V/24A (TSE-CE) · 600V/24A (UL) · ★ Yay bağlantı: vidasız, bakım gerektirmez, titreşime dayanıklı · ★ İki kat: tek klemens gövdesinde 2 bağımsız devre → rayda %50'ye varan yer tasarrufu · Genişlik: 5,8 mm · Gövde: PA6.6 · Köprü: bakır · Yay: paslanmaz çelik · ★ Sıcaklık: -40/+140°C · Soyma boyu: 9 mm · Turuncu buton ile kolay açma · Aksesuar: köprü (2/3/4/10/20 kutup) · durdurucu · grup etiketi · markalama · Renk: 8 seçenek (gri standart) · Norm: EN-60947-7-1 · UL1059 · TSE/CE · Montaj: DIN ray · Kutu: 50 adet · Orijinal Onka
Bu Onka iki katlı klemens son 24 saatte 31 pano üreticisi, elektrik taahhüt firması ve otomasyoncu tarafından incelendi: Stok ve fiyat için +90 532 224 04 33
Pano içinde ray uzunluğu her zaman kısıtlıdır — devre sayısı arttıkça klemens sayısı ve ray ihtiyacı büyür. Onka 1020441, bu soruna doğrudan çözüm sunan 2,5 mm² yay bağlantılı iki katlı monoblok bir ray klemensidir: tek gövdede iki bağımsız bağlantı katı barındırır, böylece aynı ray uzunluğuna iki kat daha fazla devre sığar. Öne çıkan özellikleri: vidasız yay bağlantı (bakım gerektirmez, titreşime dayanıklı), turuncu buton ile kolay açma, -40/+140°C sıcaklık dayanımı ve 5,8 mm ince gövde. PA6.6 gövdesi, bakır köprüsü ve paslanmaz çelik yayı ile düşük dirençli, uzun ömürlü ve güvenilir bir bağlantı sağlar. Onka kalitesiyle yoğun kablajlı panolar için ekonomik ve pratik bir çözümdür.
Ürün Kodu Çözümleme: 1020441 (OPK-C 2,5mm²)
Ürün Kodunun Anlamı
OPK-C = Onka yay bağlantılı klemens serisi · 2,5mm² kesit · iki katlı monoblok · 1020441 = gri, V2 alev sınıfı · V0 versiyonu: 1020468 · 8 renk seçeneği (krem 1020442, siyah 1020443, mavi 1020444, kahverengi 1020445, kırmızı 1020446, sarı 1020447, yeşil 1020448)
Ana Teknik Spesifikasyonlar
Yapı
monoblok
double
Değerler
TSE-CE
UL: 600V/24A
Kesit
12 AWG
soyma 9mm
Genişlik
75,15 × 50,5
× 5,8 mm
Fiziksel Yapı: İki Katlı Monoblok Klemens
İki Katlı (Double) Monoblok Yapı
- Kat sayısı2 (bağımsız)
- BağlantıYay (vidasız)
- AçmaTuruncu buton
- Genişlik5,8 mm
- Soyma boyu9 mm
- MontajDIN ray
★ İki Katlı Yapı: Panoda %50'ye Varan Yer Tasarrufu
Tek Gövdede İki Bağımsız Devre — Ray Uzunluğunu İkiye Katlayın
1020441'in en önemli özelliği iki katlı (double) monoblok yapısıdır — tek klemens gövdesinde, birbirinden yalıtılmış iki bağımsız bağlantı katı bulunur. Neden önemli: Standart tek katlı klemenste her devre için bir klemens gerekir; iki katlı klemenste aynı 5,8 mm genişlikte iki devre bağlanır. Avantajları: (1) Yer tasarrufu: Aynı devre sayısı için %50'ye varan daha az ray uzunluğu → daha küçük pano veya aynı panoya daha fazla devre. (2) Maliyet: Daha az ray, daha az pano hacmi, daha derli toplu kablaj. (3) Düzen: Sinyal çiftleri (ör. sensör +/-) alt/üst katlara mantıksal olarak dağıtılabilir → izleme ve arıza bulma kolaylaşır. (4) Monoblok: Katlar tek parça gövdede: ayrı ayrı dizilim ve hizalama derdi yok. Yoğun kablajlı otomasyon panolarında iki katlı klemens, hem alan hem işçilikten kazandırır.
★ Yay Bağlantı: Vidasız, Bakımsız, Titreşime Dayanıklı
Paslanmaz Çelik Yay + Turuncu Buton: Hızlı ve Güvenli Bağlantı
1020441, iletkeni paslanmaz çelik baskı yayı ile sıkar — vida yoktur. Avantajları: (1) Bakım gerektirmez: Yay, iletkene sürekli sabit baskı uygular; vida gibi zamanla gevşemez → periyodik tork kontrolü gerekmez. (2) Titreşim dayanımı: Titreşimli ortamlarda (makine, motor yakını, taşıt) vidalı bağlantıların gevşeme riski yay bağlantıda ortadan kalkar. (3) Hızlı montaj: Soyulmuş iletken (9 mm) yuvasına takılır — vidalama süresi yok → yoğun kablajda ciddi işçilik tasarrufu. (4) Operatör bağımsız kalite: Sıkma kuvveti yaydan gelir — az/çok sıkma hatası olmaz, her bağlantı aynı kalitededir. (5) Turuncu buton: İletkeni çıkarmak için butona (tornavida ile) bastırılır — kolay ve kontrollü müdahale. (6) Düşük direnç: Bakır köprü + sabit yay baskısı → düşük temas direnci, düşük ısınma, uzun ömür.
Temel Özellikler ve Fonksiyonlar
Onka 1020441 Öne Çıkan Özellikleri
İki Katlı Monoblok
Tek gövdede 2 bağımsız devre — %50 yer tasarrufu
Yay Bağlantı
Vidasız — bakımsız, titreşime dayanıklı
Turuncu Buton
Kolay iletken çıkarma — hızlı müdahale
-40/+140°C
PA6.6 gövde — geniş sıcaklık dayanımı
Aksesuar Ekosistemi
Köprü (2-20 kutup), durdurucu, etiket, markalama
8 Renk + V0 Seçeneği
Gri standart — devre kodlaması için renk çeşidi
İki Katlı (1020441) vs Tek Katlı (1502 / 1020013)
Onka OPK 2,5mm² Karşılaştırması: Hangisi Bana Uygun?
| ÖZELLİK | 1020441 İki Katlı (Bu Ürün) | 1502 Tek Katlı (1020013) |
| Kat / Devre Sayısı | 2 bağımsız kat | 1 kat |
| Kesit | 2,5 mm² | 2,5 mm² |
| Bağlantı | Yay (vidasız) | Yay (vidasız) |
| Ray Yer Kullanımı | Devre başına ~%50 az | Standart |
| Kablaj Yoğunluğu | Yüksek — çift devre | Normal |
| İdeal Kullanım | Yoğun pano, sinyal çiftleri | Standart dağıtım |
Renk Seçenekleri: 1020441 Ailesi
OPK-C 2,5mm² İki Katlı Klemens Renk / Sipariş Kodları (Kutu: 50 Adet)
| RENK | V2 Sip. No | V0 Sip. No |
| GRİ ✓ (bu ürün) | 1020441 | 1020468 |
| KREM | 1020442 | 1020469 |
| SİYAH | 1020443 | 1020470 |
| MAVİ | 1020444 | 1020471 |
| KAHVERENGİ | 1020445 | 1020472 |
| KIRMIZI | 1020446 | 1020473 |
| SARI | 1020447 | 1020474 |
| YEŞİL | 1020448 | 1020475 |
Öne Çıkan Özellikler: 6'lı Özet
İki Katlı
2 devreTek gövdede çift bağlantı katı
Değerler
750V/24ATSE-CE · UL 600V/24A
Yay Bağlantı
VidasızBakımsız — titreşime dayanıklı
İnce Gövde
5,8 mmKompakt — rayda az yer
Sıcaklık
-40/+140°CPA6.6 gövde dayanımı
Aksesuar
Köprü2/3/4/10/20 kutup köprüleme
Tipik Uygulama Alanları
| Genel Bilgiler | |
| Ürün Kodu | 1020441 (Gri, V2) |
| V0 Versiyon | 1020468 |
| Ürün Serisi | OPK-C (yay bağlantılı) |
| Ürün Tipi | İki katlı (double) monoblok DIN ray klemensi |
| Üretici | Onka |
| Elektriksel Değerler | |
| Nominal Gerilim (TSE-CE) | 750 V |
| Nominal Akım (TSE-CE) | 24 A |
| Nominal Gerilim (UL) | 600 V |
| Nominal Akım (UL) | 24 A |
| Kesit | 2,5 mm² (UL: 12 AWG) |
| Norm | EN-60947-7-1 · UL1059 · TSE/CE |
| Yapı ve Malzeme | |
| Kat Sayısı | 2 (bağımsız bağlantı katı, monoblok) |
| Bağlantı Tipi | Yay bağlantılı (vidasız), turuncu açma butonu |
| Gövde | PA6.6 (V2; V0 versiyonu mevcut) |
| Köprü (İletken Yolu) | Bakır |
| Yay | Paslanmaz çelik |
| Soyma Boyu | 9 mm |
| Fiziksel ve Çevre | |
| Boyutlar (A×B×D) | 75,15 × 50,5 × 5,8 mm (C: 34,5 mm) |
| Genişlik | 5,8 mm |
| Çalışma Sıcaklığı | -40°C / +140°C |
| Renk | Gri (krem/siyah/mavi/kahverengi/kırmızı/sarı/yeşil seçenekli) |
| Montaj | DIN ray |
| Kutu Adedi | 50 |
| Aksesuarlar | |
| Köprü | 1060106 (2 kutup) · 1060107 (3) · 1060108 (4) · 1060109 (10) · 1060110 (20) |
| Durdurucu | 1060002 · 1060005 · 1060014 |
| Grup Etiketi | 1060024 |
| Markalama | 1060365 · 1060192 · 1060194 · 1060211 |
Yoğun Kablajlı Panolarınız için Yer Tasarruflu, Vidasız Onka İki Katlı Klemens
Stok, fiyat, kesit/kat sayısına göre klemens seçimi, komple set (köprü + durdurucu + markalama),
renk ve V0 versiyonları, toplu pano projeleri için hemen ulaşın.
ONKA 1020441 OPK-C 2.5 mm² İki Katlı Ray Klemens
Stok Kodu: 1020441, ONKA Çift Katlı Bağımsız İletken Geçişi, Vidasız Yay Baskılı Güvenli Bağlantı.
Sınırlı Pano Hacimlerinde Akıllı Mühendislik: %50 Ray Alanı Kazanımı
Gelişen otomasyon mimarilerinde PLC panoları, sürücü üniteleri ve I/O dağıtım kutuları her geçen gün daha fazla sinyal hattına ihtiyaç duymaktadır. Ancak panoların fiziksel boyutlarını büyütmek hem maliyet hem de saha yerleşimi açısından çoğu zaman imkansızdır. Standart tek katlı klemenslerin yan yana dizilmesiyle ray üzerinde oluşan uzun hatlar, pano içi alan yönetimini kilitler. ONKA 1020441 OPK-C 2.5 mm² (İki Katlı) yaylı ray klemensi, iki bağımsız iletken hattını dikey eksende üst üste konumlandırarak bu dar boğazı kökten çözer. Tek bir klemens genişliğinde iki katı kablo sonlandırma imkanı sunarak montaj rayında tam %50 yer tasarrufu sağlar. OPK-C serisinin tescilli vidasız yay teknolojisi ise kabloya ömür boyu sabit basınç uygulayarak, vidalı klemenslerde yaşanan zamanla gevşeme, ısınma ve ark çekme gibi kronik arıza risklerini tamamen ortadan kaldırır.
ONKA 1020441 OPK-C 2.5 mm² Teknik Üstünlükleri ve Fonksiyonları
Teknik Satın Alma ve Uygulama Notları (S.S.S.)
İki katlı klemenslerde üst kat ve alt kat iletkenleri birbirine bağlı mıdır?
Hayır, **ONKA 1020441 OPK-C 2.5** iki katlı klemens modelinde üst kat ile alt kat iletken barları elektriksel olarak birbirinden tamamen izoledir. İki farklı faz, sinyal hattı veya artı/eksi potansiyel birbirine karışmadan tek bir klemens gövdesi üzerinden güvenle geçirilebilir.
Pano imalat projelerinde bu klemens ile hangi tamamlayıcı aksesuarlar alınmalıdır?
Klemens diziliminin son klemens açık yüzeyini mekanik olarak sabitlemek/durdurmak ve ray üzerinde sabitliği korumak için **ONKA Durdurucu**, ortak potansiyel dağıtımları için katlara özel **Geçmeli Üst Köprü** ve profesyonel kodlama için **Klemens Etiketleri** proje ve panonuzda ihtiyaç ise ayrıca siparişe mutlaka dahil edilmelidir.
Pano İçi Yoğunluğu Yönetin, Proje Montaj İşçilik Maliyetlerinizi Düşürün.
AG/OG pano imalatçılarına, OEM makine üreticilerine, endüstriyel otomasyon taahhüt firmalarına ve şalt malzeme toptancılarına özel **kutu veya koli bazlı yüksek kurumsal iskontolarımız** Arı Proses'te.
ONKA 1020441 İçin Toptan Fiyat Teklifi İsteyin → %100 Orijinal ONKA Kalitesi | Orijinal Ambalajında Sıfır, Faturalı | Arı Proses| Ürün Kodu : | 1020441 |
| Cinsi : | OPK-Ç 2.5mm2 |
| Gerilim / Akım (V/A) : | 750 V / 24 A |
| Kutu Adeti : | 50 |

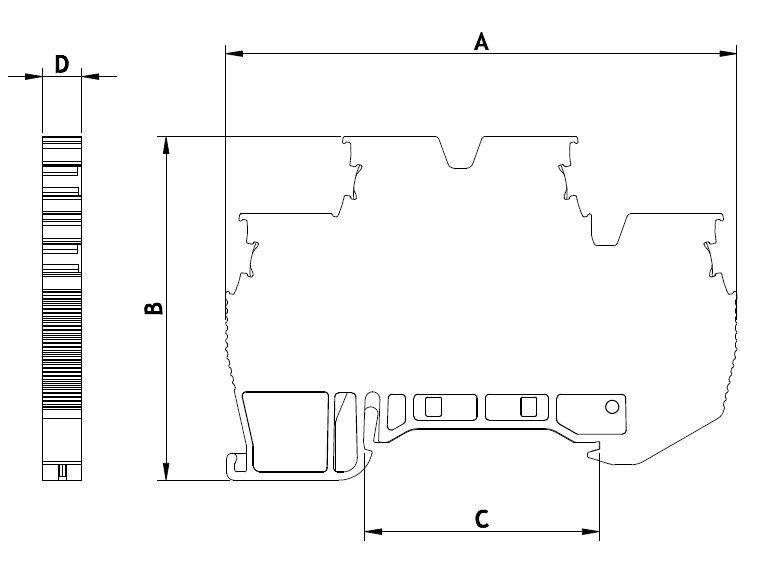

| Onka 1020441 Ölçüleri (mm) | |
| A | 75.15 |
| B | 50.5 |
| C | 34.5 |
| D | 5.8 |
| V2 | ||
| Renk | Sipariş No: | Kutu Adeti |
| Gri | 1020441 | 50 |
