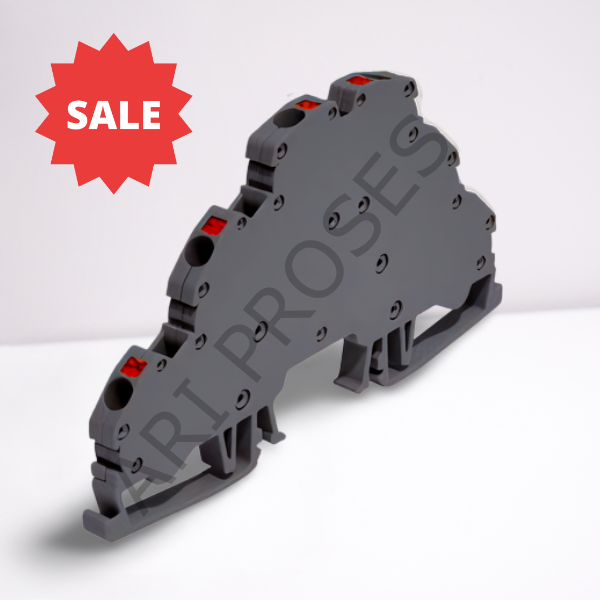

ONKA 1852 (1020155) OPK 3- 2,5mm² Yay Bağlantılı Üç Katlı Ray Klemens (1 Kutu = 50 Adet)
Onka 1852 OPK 3- Serisi 2,5mm² Yay Bağlantılı (Vidasız Push-In / Yay Baskılı) Üç Katlı (Triple / 3 Katlı) DIN Ray Klemensi (Ariproses Kodu: 1020155): Gri, 750 V / 24 A (TSE-CE, EN-60947-7-1), Tek Gövdede Üç Bağımsız Bağlantı Katı ile Panoda %66'ya Varan Yer Tasarrufu, 5,9 mm Klemens Genişliği, PA6.6 Yanmaz Gövde (V2; V0 versiyonu: 0682), Bakır İletken Köprü, Paslanmaz Çelik Baskı Yayı, Turuncu Açma Butonu, -40 ile +140°C Geniş Sıcaklık Dayanımı, 9 mm Soyma Boyu, Bakım Gerektirmeyen Titreşime Dayanıklı Bağlantı, Köprüleme (2-20 Kutup) / Köprülü Versiyon (1862) / Topraklı Versiyon (1872) / Durdurucu / Grup Etiketi / Markalama Aksesuar Desteği, 8 Renk Seçeneği, TS 35 DIN Ray Montaj: Motor Beslemeleri, Sensör Hatları (3 Telli), Yoğun Kablajlı Elektrik Panoları ve Otomasyon Sistemleri için Maksimum Yer Tasarruflu, Hızlı ve Güvenli Bağlantı Çözümü
Onka · OPK 3- Serisi (Yay Bağlantılı Ray Klemensleri — Üç Katlı) · ★ Üç katlı tasarım — kat başına 5,9mm/3 · Ürün Kodu: 1852 (Gri, V2 · V0: 0682) · Ariproses Kodu: 1020155 · Kesit: 2,5 mm² · Değerler: 750V/24A (TSE-CE) · ★ Yay bağlantı: vidasız, bakım gerektirmez, titreşime dayanıklı · ★ Üç kat: tek klemens gövdesinde 3 bağımsız devre → rayda %66'ya varan yer tasarrufu · Genişlik: 5,9 mm (106 × 60 × 5,9 mm) · Gövde: PA6.6 · Köprü: bakır · Yay: paslanmaz çelik · ★ Sıcaklık: -40/+140°C · Soyma boyu: 9 mm · Turuncu buton ile kolay açma · Aksesuar: köprü (2/3/4/10/20 kutup) · köprülü versiyon (1862) · topraklı versiyon (1872) · durdurucu · grup etiketi · markalama · Renk: 8 seçenek (gri standart) · Norm: EN-60947-7-1 · TSE/CE · Montaj: DIN ray · Kutu: 50 adet · Orijinal Onka
Bu Onka üç katlı klemens son 24 saatte 29 pano üreticisi, elektrik taahhüt firması ve otomasyoncu tarafından incelendi: Stok ve fiyat için +90 532 224 04 33
Pano yoğunluğu arttıkça klemens başına düşen ray genişliği kritik hale gelir. Onka 1852 (1020155), bu ihtiyaca en yüksek yoğunlukla cevap veren 2,5 mm² yay bağlantılı üç katlı bir ray klemensidir: tek gövdede üç bağımsız bağlantı katı barındırır — 5,9 mm genişliğe üç devre sığar, yani devre başına yalnızca ~2 mm ray kullanılır. Öne çıkan özellikleri: vidasız yay bağlantı (bakımsız, titreşime dayanıklı), turuncu buton ile kolay açma, -40/+140°C sıcaklık dayanımı ve köprülü (1862) / topraklı (1872) hazır versiyonları. Özellikle 3 telli sensör hatları (+, -, sinyal) ve motor beslemeleri (U-V-W) gibi üçlü devre gruplarında, her grup tek klemense oturur — kablaj hem kompakt hem okunabilir olur. PA6.6 gövde, bakır köprü ve paslanmaz çelik yay ile Onka kalitesinde uzun ömürlü bir bağlantı sunar.
Ürün Kodu Çözümleme : 1852 (OPK 3- 2,5mm²)
Ürün Kodunun Anlamı
OPK 3- = Onka yay bağlantılı üç katlı klemens serisi · 2,5mm² kesit · 1852 = gri, V2 alev sınıfı · V0 versiyonu: 0682 · Ariproses kodu: 1020155 · 8 renk (krem 1853, siyah 1854, mavi 1855, k.rengi 1856, kırmızı 1857, sarı 1858, yeşil 1859) · Köprülü versiyon: 1862 · Topraklı versiyon: 1872
Ana Teknik Spesifikasyonlar
Yapı
triple
bağımsız
Değerler
TSE-CE
EN-60947-7-1
Kesit
soyma
9 mm
Genişlik
106 × 60
× 5,9 mm
Fiziksel Yapı : Üç Katlı Klemens
Üç Katlı (Triple) Yapı
- Kat sayısı3 (bağımsız)
- BağlantıYay (vidasız)
- AçmaTuruncu buton
- Genişlik5,9 mm
- Soyma boyu9 mm
- MontajDIN ray
★ Üç Katlı Yapı: Panoda %66'ya Varan Yer Tasarrufu
Tek Gövdede Üç Bağımsız Devre: Devre Başına ~2 mm Ray
1852'nin en önemli özelliği üç katlı (triple) yapısıdır — tek klemens gövdesinde, birbirinden yalıtılmış üç bağımsız bağlantı katı bulunur. Neden önemli: Tek katlı klemenste her devre bir klemens (≥5 mm ray) ister; üç katlıda 5,9 mm'ye üç devre sığar → devre başına yalnızca ~2 mm ray. Avantajları: (1) Maksimum yoğunluk: Aynı devre sayısı için %66'ya varan daha az ray → daha küçük pano veya aynı panoya 3 kat devre. (2) Üçlü devre grupları: 3 telli sensörler (+, -, sinyal) veya motor beslemeleri (U-V-W) tek klemense oturur → her cihazın tüm bağlantısı tek noktada, izleme ve arıza bulma çok kolay. (3) Maliyet: Daha az ray, daha küçük pano hacmi, daha derli toplu kablaj. (4) Düzen: Katlar mantıksal atanır (ör. alt=+, orta=-, üst=sinyal) → tüm panoda tutarlı bir kablaj standardı kurulur. Yoğun I/O'lu otomasyon panolarında üç katlı klemens, alan ve işçilikten en yüksek kazancı sağlar.
★ Yay Bağlantı: Vidasız, Bakımsız, Titreşime Dayanıklı
Paslanmaz Çelik Yay + Turuncu Buton — Hızlı ve Güvenli Bağlantı
1852, iletkeni paslanmaz çelik baskı yayı ile sıkar — vida yoktur. Avantajları: (1) Bakımsız: Yay, iletkene sürekli sabit baskı uygular; vida gibi zamanla gevşemez → periyodik tork kontrolü gerekmez. (2) Titreşim dayanımı: Titreşimli ortamlarda (makine, motor yakını, taşıt) vidalı bağlantıların gevşeme riski yay bağlantıda ortadan kalkar. (3) Hızlı montaj: Soyulmuş iletken (9 mm) yuvasına takılır — üç katlı yoğun kablajda vidalama süresinin ortadan kalkması ciddi işçilik tasarrufu demektir. (4) Operatör bağımsız kalite: Sıkma kuvveti yaydan gelir — az/çok sıkma hatası olmaz, her katta her bağlantı aynı kalitededir. (5) Turuncu buton: İletkeni çıkarmak için butona (tornavida ile) bastırılır — üst/orta/alt kat ayrı ayrı, kolay ve kontrollü müdahale. (6) Düşük direnç: Bakır köprü + sabit yay baskısı → düşük temas direnci, düşük ısınma, uzun ömür.
Temel Özellikler ve Fonksiyonlar
Onka 1852 (1020155) Öne Çıkan Özellikleri
Üç Katlı Yapı
Tek gövdede 3 bağımsız devre — %66 yer tasarrufu
Yay Bağlantı
Vidasız — bakımsız, titreşime dayanıklı
Turuncu Buton
Her katta kolay iletken çıkarma
-40/+140°C
PA6.6 gövde — geniş sıcaklık dayanımı
Zengin Versiyonlar
Köprülü (1862) ve topraklı (1872) versiyonlar
8 Renk + V0 Seçeneği
Gri standart — V0 versiyonu: 0682
Üç Katlı (1852) vs İki Katlı (1020441) vs Tek Katlı (1502)
Onka OPK 2,5mm² Kat Karşılaştırması — Hangisi Bana Uygun?
| ÖZELLİK | 1852 Üç Katlı (Bu Ürün) | 1020441 İki Katlı | 1502 Tek Katlı |
| Kat / Devre | 3 bağımsız kat | 2 kat | 1 kat |
| Kesit | 2,5 mm² | 2,5 mm² | 2,5 mm² |
| Bağlantı | Yay (vidasız) | Yay (vidasız) | Yay (vidasız) |
| Genişlik | 5,9 mm | 5,8 mm | ~5 mm |
| Devre Başına Ray | ~2 mm (%66 az) | ~2,9 mm (%50 az) | Standart |
| İdeal Kullanım | 3 telli sensör, motor, maks. yoğunluk | Sinyal çiftleri | Standart dağıtım |
Renk Seçenekleri : 1852 Ailesi
OPK 3- 2,5mm² Üç Katlı Klemens Renk / Sipariş Kodları (Kutu: 50 Adet)
| RENK | V2 Sip. No | V0 Sip. No |
| GRİ ✓ (bu ürün) | 1852 | 0682 |
| KREM | 1853 | — |
| SİYAH | 1854 | — |
| MAVİ | 1855 | — |
| KAHVERENGİ | 1856 | — |
| KIRMIZI | 1857 | — |
| SARI | 1858 | — |
| YEŞİL | 1859 | — |
Öne Çıkan Özellikler : 6'lı Özet
Üç Katlı
3 devreTek gövdede üç bağlantı katı
Değerler
750V/24ATSE-CE · EN-60947-7-1
Yay Bağlantı
VidasızBakımsız — titreşime dayanıklı
İnce Gövde
5,9 mmDevre başına ~2 mm ray
Sıcaklık
-40/+140°CPA6.6 gövde dayanımı
Versiyonlar
1862/1872Köprülü ve topraklı versiyonlar
Tipik Uygulama Alanları:
| Genel Bilgiler | |
| Ürün Kodu (Onka) | 1852 (Gri, V2) |
| Ariproses Kodu | 1020155 |
| V0 Versiyon | 0682 (gri) |
| Ürün Serisi | OPK 3- (yay bağlantılı üç katlı) |
| Ürün Tipi | Üç katlı (triple) DIN ray klemensi |
| Üretici | Onka |
| Elektriksel Değerler | |
| Nominal Gerilim (TSE-CE) | 750 V |
| Nominal Akım (TSE-CE) | 24 A |
| Kesit | 2,5 mm² |
| Norm | EN-60947-7-1 · TSE/CE |
| Yapı ve Malzeme | |
| Kat Sayısı | 3 (bağımsız bağlantı katı) |
| Bağlantı Tipi | Yay bağlantılı (vidasız), turuncu açma butonu |
| Gövde | PA6.6 (V2; V0 versiyonu: 0682) |
| Köprü (İletken Yolu) | Bakır |
| Yay | Paslanmaz çelik |
| Soyma Boyu | 9 mm |
| Fiziksel ve Çevre | |
| Boyutlar (A×B×D) | 106 × 60 × 5,9 mm (C: 34,5 mm) |
| Genişlik | 5,9 mm |
| Çalışma Sıcaklığı | -40°C / +140°C |
| Renk | Gri (krem/siyah/mavi/kahverengi/kırmızı/sarı/yeşil seçenekli) |
| Montaj | DIN ray |
| Kutu Adedi | 50 |
| Aksesuar ve Versiyonlar | |
| Köprü | 1925 (2 kutup) · 1926 (3) · 1927 (4) · 1928 (10) · 1929 (20) |
| Köprülü Versiyon | 1862 |
| Topraklı Versiyon | 1872 |
| Durdurucu | 1202 · 1212 · 1222 |
| Grup Etiketi | 1232 |
| Markalama | 9540 |
Sensör Hatları, Motor Beslemeleri ve Yoğun Panolarınız için Maksimum Yer Tasarruflu Onka Üç Katlı Klemens
Stok, fiyat, kesit/kat sayısına göre klemens seçimi, komple set (köprü + durdurucu + markalama),
köprülü/topraklı/V0 versiyonları, toplu pano projeleri için hemen ulaşın.
ONKA 1852 OPK Serisi Üç Katlı Ray Klemens
Stok Kodu: 1020155 , 2.5 mm² Kesit Uyumlu, Üç Katlı Bağımsız Geçiş Terminali, Yay Baskılı Klemens
Sensör ve Sinyal Kablajında Devrim: Tek Klemens Genişliğinde 3 Kat Dağıtım Gücü
Gelişmiş otomasyon sistemlerinde, endüktif/kapasitif sensör ağlarında ve proximity anahtarların kablajında her bir sensör için VCC (+), GND (-) ve Sinyal hattı olmak üzere en az üç kablonun panoya taşınması gerekir. Klasik tek katlı klemens mimarilerinde bu durum ray üzerinde devasa bir kalabalığa ve karmaşık bir etiketleme kirliliğine yol açar. ONKA 1852 (1020155) Üç Katlı ray klemensi, tam olarak bu karmaşayı kökten çözmek için mühendislik odaklı geliştirildi. Tek bir klemens gövdesinde dikey eksende konumlandırılmış üç bağımsız kat sayesinde, bir sensörün tüm besleme ve sinyal bağlantılarını tek bir klemens genişliğinde sonlandırabilirsiniz. Bu akıllı yerleşim, montaj rayında %66 alan tasarrufu sağlarken, panolarınızın mimarisini son derece kompakt ve izlenebilir hale getirir. OPK serisinin tescilli vidasız yay teknolojisi ise kablolara sürekli ve dinamik bir baskı uygulayarak zamanla gevşeme, ısınma veya sinyal kaybı gibi kronik arıza risklerini tamamen eler.
ONKA 1852 (1020155) Teknik Üstünlükleri ve Fonksiyonları
Teknik Satın Alma ve Uygulama Notları (S.S.S.)
ONKA 1852 model kodu ile 1020155 ürün kodu arasındaki fark nedir?
**1852**, ONKA'nın AR-GE ve tasarım standartlarında bu üç katlı klemens ailesini tanımlayan seri model adıdır. **1020155** ise ürünün uluslararası kataloglarda, fabrikasyon ERP sistemlerinde ve kurumsal tedarik süreçlerinde kullanılan benzersiz **Stok/Fabrika Kodudur**. Şartname onayları ve sipariş doğrulama adımlarında her iki kodu da güvenle referans alabilirsiniz.
Üç katlı klemens montajında hangi tamamlayıcı şalt aksesuarları sepete eklenmelidir?
Klemens ray üzerinde sağa sola kaymaları önlemek için **ONKA Vidasız Ray Durdurucu**, katlar arası ortak potansiyel (köprüleme) dağıtımları için **ONKA Geçmeli Üst Köprü** ve hatların takibi için **ONKA Klemens Etiketleri** eksiksiz bir pano montajı için proje veya panonunuzda ihtiyacınız varsa teknik olarak birlikte sipariş edilmelidir.
Sinyal Kablaj Alanınızı Optimize Edin, Proje Tasarım Maliyetlerini Düşürün.
PLC ve DCS pano imalatçılarına, OEM makine üreticilerine, endüstriyel sistem entegratörlerine ve otomasyon toptancılarına özel **kutu veya koli bazlı yüksek kurumsal B2B toptan iskontolarımız** Arı Proses güvencesiyle sizleri bekliyor.
ONKA 1020155 / 1852 İçin Toptan Fiyat Teklifi İsteyin → %100 Orijinal ONKA Kalitesi | Fabrika Kutusunda Sıfır, Distribütör Faturalı | Arı Proses
| Cinsi : | OPK-3K 2.5mm² |
| Gerilim / Akım (V/A) : | 750 V / 24 A |
| Kutu Adeti : | 50 |
| Onka 1852 Ray Klemensinin Ölçüleri (mm) | |
| A | 106 |
| B | 60 |
| C | 34.5 |
| D | 5.9 |
| Gövde | PA6.6 |
| Köprü | Bakır |
| OrangeButtonTuruncuButon | PA6.6 |
| Yay | PaslanmazÇelik |
| Sıcaklık | -40°C,+140°C |
| SoymaBoyu | 9mm |
| Veri | TSE/CE |
| Gerilim | 750V |
| Akım | 24A |
| Kablo Kesiti | 2,5mm² |
| Norm | EN-60947-7-1 |
| V2 | ||
| RENK | Sipariş No | Adet |
| GRİ | 1852 | 50 |
