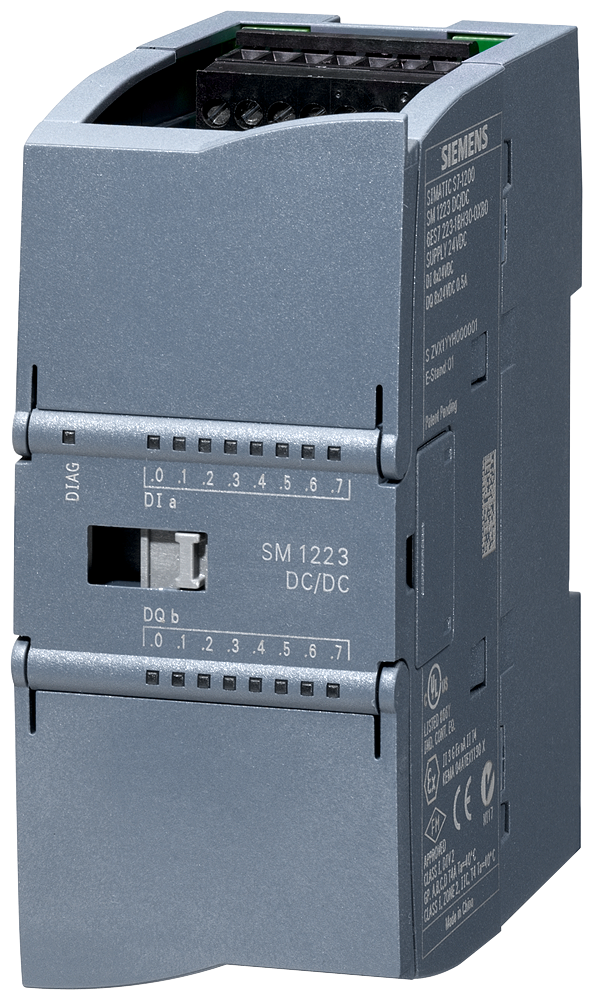

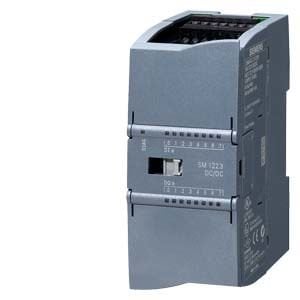

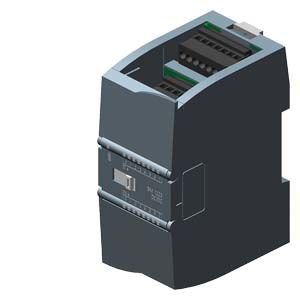

Ürün Özeti:

SM 1223, SIMATIC S7-1200 PLC sistemlerinde dijital I/O genişletme için tasarlanmıştır. 8 adet 24VDC dijital giriş (Sink/Source) ve 8 adet 24VDC transistör çıkış (0.5A) ile tipik makine/pano uygulamalarında sensör ve aktüatör ihtiyacını pratik şekilde karşılar. :contentReference[oaicite:1]{index=1}

Neden SM 1223 ?

• Yer kazandırır: 8 DI + 8 DO tek modülde.
• Hızlı cevap: Çıkış gecikmesi çok düşüktür (0→1 max 50 µs, 1→0 max 200 µs).
• Gürültü yönetimi: Giriş gecikmesi 0.2–12.8 ms aralığında seçilebilir.
• Saha kablolamasına uygun: DI kablo 500 m (ekranlı) / 300 m (ekransız) desteklenir.

Tipik Uygulamalar:

• Proximity / limit switch / fotosel gibi sensör girişleri
• Solenoid valf, ara röle, küçük DC yükler (0.5A) çıkışları
• Hızlı sinyal kontrolü gerektiren otomasyon panoları

Genel / Besleme

• Ürün tipi: SM 1223, DI 8×24 V DC, DQ 8×24 V DC
• Besleme: 24 V DC (20.4…28.8 V DC)
• Backplane bus 5V akımı (max): 145 mA
• Güç kaybı (tipik): 2.5 W

Mekanik

• Boyutlar (G×Y×D): 45 × 100 × 75 mm
• Ağırlık (yaklaşık): 210 g
• Koruma sınıfı: IP20

Dijital Girişler (DI)

• Giriş sayısı: 8 (2’li gruplar)
• IEC 61131-2 giriş karakteristiği: Type 1
• “0” seviyesi: 5 V DC @ 1 mA
• “1” seviyesi: 15 V DC @ 2.5 mA
• Giriş akımı (1 seviyesi): min 2.5 mA, tipik 4 mA
• Giriş gecikmesi: 0.2 / 0.4 / 0.8 / 1.6 / 3.2 / 6.4 / 12.8 ms (seçilebilir)
• Kablo uzunluğu: 500 m ekranlı, 300 m ekransız

Dijital Çıkışlar (DO) – Transistör

Teşhis ve İzolasyon

• Diagnostik alarm: Var
• LED durum göstergeleri: DI/DO için var
• Potansiyel ayırma: DI kanalları 2’li gruplar, DO kanalları tek tek
• DO ile backplane bus arası izolasyon: 500 V AC
