Siemens 6ES7223-1BL32-0XB0 SM1223 S7-1200 16DI/16DO 24VDC 0.5A

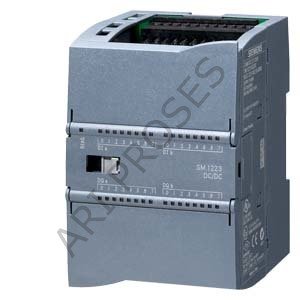

Siemens 6ES7223-1BL32-0XB0 SIMATIC S7-1200 SM 1223 (16 DI / 16 DO, 24VDC, 0.5A)
S7-1200 projenizde I/O yetmiyorsa en hızlı çözüm: tek modülde 16 giriş + 16 çıkış. Kablolama sadeleşir, pano düzeni hızlanır, devreye alma süresi kısalır.
Hızlı karar: S7-1200 sisteminizde 24VDC dijital giriş ve transistör 24VDC çıkış (0.5A) ihtiyacı varsa, SM 1223 16DI/16DO (6ES7223-1BL32-0XB0) “en pratik I/O genişletme” seçeneklerinden biridir.
Ürün Özeti:
SIMATIC S7-1200 SM 1223, CPU’nuzun arka plaka (backplane) hattına eklenen dijital giriş/çıkış genişletme modülüdür. Bu model; 16× DI 24V DC (sink/source) ve 16× DO 24V DC transistör (0.5A) kapasitesi ile makine otomasyonu ve pano imalatında sık kullanılan bir I/O genişletme çözümüdür.
Neden SM 1223 !&DI/16DO Modül ?
- Tek modülde 32 nokta: 16 DI + 16 DO ile modül sayısını azaltır.
- 0.5A transistör çıkış: hızlı anahtarlama ve saha elemanları için pratik kullanım.
- Parametrelenebilir giriş gecikmesi: sahada parazit ve bounce etkilerini yönetmeye yardımcı olur.
Kimler İçin İdeal?
Pano imalatçıları, OEM makine üreticileri, bakım ekipleri; S7-1200 projelerinde hızlı I/O büyütmek isteyen tüm kullanıcılar.
30 Saniyelik Uygunluk Kontrolü
- CPU’nuz S7-1200 mu?
- Saha tarafında 24VDC DI ve 24VDC DO mı kullanıyorsunuz?
- Çıkış kanal başına 0.5A yeterli mi?
“Evet” ise, 6ES7223-1BL32-0XB0 doğru seçim olur.
Teknik Özellikler:
Besleme ve Genel
- Ürün tipi: SM 1223, DI 16×24VDC / DQ 16×24VDC
- Besleme: 24 V DC (20.4…28.8 V DC)
- Backplane bus 5V akım: maks. 185 mA
- Güç kaybı: tipik 4.5 W
- Koruma: IP20
Mekanik
- Boyutlar (G×Y×D): 70 × 100 × 75 mm
- Ağırlık: ~310 g
Dijital Girişler (DI)
- Giriş sayısı: 16 (gruplar halinde 2)
- Giriş tipi: 24V DC (Sink/Source)
- “0” seviyesi: 5 V DC @ 1 mA
- “1” seviyesi: 15 V DC @ 2.5 mA
- Giriş akımı (1 seviyesi): tipik 4 mA
- Giriş gecikmesi: 0.2…12.8 ms (seçilebilir/parametrelenebilir)
- Kablo uzunluğu: korumalı 500 m, korumasız 300 m
Dijital Çıkışlar (DO)
- Çıkış sayısı: 16 (gruplar halinde 1)
- Çıkış tipi: Transistör, kanal başına 0.5 A (direnç yükü)
- Lamba yükü: maks. 5 W
- Çıkış gecikmesi: 0→1 max 50 µs, 1→0 max 200 µs
- Toplam grup akımı (yatay, 50°C’ye kadar): maks. 8 A
Doğru Modül – Doğru Klemensleme
I/O sayınızı ve saha elemanlarınızı yazın (sensör tipi + aktüatör tipi). Size hızlıca uygun SM/CM planı ve klemens/etiketleme önerisi ile geri dönelim.
