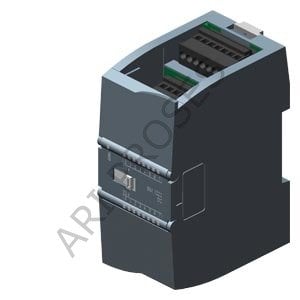

SIEMENS 6ES7222-1BH32-0XB0 SIMATIC S7-1200 SM 1222 16DO

SIEMENS 6ES7222-1BH32-0XB0 SIMATIC S7-1200 SM 1222 16DO

Marka

SIEMENS

Stok Kodu

6ES7222-1BH32-0XB0

Kategori

Otomasyon Ürünleri , SIMATIC S7-1200

SIEMENS 6ES7222-1BH32-0XB0 SIMATIC S7-1200 SM 1222 16DO

Siemens Orijinal uygun fiyat 16 DQ · 24V DC / 0,5A S7-1200 Genişleme Modülü -20/+60°C

Siemens 6ES7222-1BH32-0XB0 SIMATIC S7-1200 SM 1222 Serisi 16 Kanallı Dijital Çıkış Modülü: 24 VDC Transistör Çıkış, 0,5 A Kanal Başına Anahtarlama Kapasitesi, S7-1200 PLC Ailesi için Sinyal/Genişleme Modülü, Grup Başına 1 Kanal Potansiyel Ayrımı, Kısa Devre Koruması Harici, Endüktif Kapatma Gerilimi Sınırlaması, Tanı Alarmı ve LED Durum Göstergesi, IP20 Koruma Sınıfı, -20 ile +60°C Çalışma Sıcaklığı, CE / UL / cULus / CSA / FM / Marine Onaylı, Ön Bağlantı Konnektörü Gerekli: Endüstriyel Otomasyon ve Makine Kontrol Panoları için Kompakt Genişleme Modülü

Siemens · SIMATIC S7-1200 Serisi (SM 1222 Sinyal/Genişleme Modülü) · Ürün Kodu: 6ES7222-1BH32-0XB0 · Tip: SM 1222, DQ 16x24V DC / 0,5A · Çıkış: 16 dijital çıkış (transistör) · Besleme: 20,4-28,8 VDC (nominal 24V) · Anahtarlama kapasitesi: Rezistif yükte kanal başına max. 0,5 A · Toplam grup akımı: Yatay montaj, +50°C'ye kadar max. 8 A · Backplane bus akımı: max. 140 mA (5V DC) · Güç kaybı: tipik 2,5 W · Kısa devre koruması: Yok — harici sağlanmalı · Endüktif kapatma gerilimi sınırlaması: tipik (L+) -48V · Anahtarlama gecikmesi: "0"→"1" max. 50µs, "1"→"0" max. 200µs · Potansiyel ayrımı: kanallar arası grup başına 1, kanal-backplane arası 500V AC · Tanı: Diagnostic alarm + LED çıkış durumu · Kablo uzunluğu: Ekranlı max. 500m, ekransız max. 150m · Koruma sınıfı: IP20 · Çalışma sıcaklığı: -20/+60°C (yatay) · Sertifikalar: CE · CSA · UL · cULus · FM · RCM · KC · Marine (denizcilik) · Boyut: 45×100×75mm · Ağırlık: ~220g · Bağlantı: Ön konnektör gerekli (ayrı satılır) · Orijinal Siemens — Ariproses güvencesiyle

6ES7222-1BH32-0XB0 SM 1222 · 16 DQ 24VDC / 0,5A transistör IP20 · -20/+60°C S7-1200 uyumlu CE · UL · cULus · Marine

16 DQ

24VDC / 0,5A

Grup Toplam

-20/+60°C

IP20

Siemens SIMATIC S7-1200 SM Serisi — Sinyal/Genişleme Modülleri

Siemens, dünyanın önde gelen endüstriyel otomasyon ve PLC üreticilerinden biridir. SM serisi (SM 1221 dijital giriş, SM 1222 dijital çıkış, SM 1223 kombine giriş/çıkış, analog modüller), S7-1200 CPU'ların I/O kapasitesini artırmak için kullanılan modüler genişleme (sinyal) modülleridir. 6ES7222-1BH32-0XB0, bu ailenin 16 kanallı, 24VDC transistör çıkışlı SM 1222 modelidir (8DO'luk 6ES7222-1BF32-0XB0'ın iki katı kanal). ★ Öne çıkan özellikleri: 16 dijital çıkış (kanal başına 0,5A), grup bazlı potansiyel ayrımı, tanı alarmı + LED durum göstergesi, IP20 ve geniş sertifika kapsamı (CE, UL, cULus, CSA, FM, Marine). S7-1200 CPU'ya (S7-1211C, 1212C, 1214C, 1215C, 1217C) doğrudan yandan monte edilerek çıkış kapasitesini genişletir.

16 DQ · 24V/0,5A Tanı alarmı + LED S7-1200 genişleme CE · UL · cULus · Marine

16 DQ

Kanal

24V/0,5A

Çıkış

Grup Toplam (50°C)

Var

Tanı Alarmı

-20/+60°C

Sıcaklık

Bu Siemens S7-1200 genişleme modülü son 24 saatte 19 PLC programcısı, pano üreticisi ve sistem entegratörü tarafından incelendi : Stok ve fiyat için +90 532 224 04 33

Ürün Hakkında

Kısa Açıklama: Siemens 6ES7222-1BH32-0XB0, SIMATIC S7-1200 SM 1222 serisi dijital çıkış (sinyal) modülüdür. Kanal sayısı: 16 dijital çıkış. Çıkış tipi: Transistör (kaynak/source), 24VDC, kanal başına 0,5A. Besleme: 20,4-28,8 VDC (backplane bus üzerinden 5V, max 140mA). Toplam grup akımı: Yatay montajda +50°C'ye kadar max. 8A (kanal başına ortalama akımın altında kalınmalı). Kısa devre koruması: Modülde yok : harici sigorta/koruma önerilir. Endüktif kapatma gerilimi: tipik (L+) -48V'a sınırlanır (bobinli yüklerde). Anahtarlama gecikmesi: "0"→"1" max 50µs, "1"→"0" max 200µs : hızlı anahtarlama. Potansiyel ayrımı: Kanallar arası grup başına 1 (her kanal ayrı), kanal-backplane arası 500V AC. Tanı ve durum: Diagnostic alarm desteği + LED çıkış durum göstergesi. Kablo uzunluğu: Ekranlı max 500m, ekransız max 150m. Koruma sınıfı: IP20. Çalışma sıcaklığı: -20/+60°C (yatay), -20/+50°C (dikey). Sertifikalar: CE, CSA, UL, cULus, FM, RCM, KC, Marine (denizcilik). Boyut/Ağırlık: 45×100×75mm, ~220g. Bağlantı: Ön konnektör gerekli (modülle birlikte gelmez, ayrı sipariş edilir). Uygulama: S7-1200 PLC sistemlerinde röle, kontaktör, solenoid valf, sinyal lambası gibi 24V DC yüklerin sürülmesi. Orijinal Siemens.

S7-1200 CPU'ların üzerindeki entegre dijital çıkışlar çoğu küçük uygulama için yeterli olsa da, daha fazla röle, kontaktör, solenoid valf veya sinyal lambası sürülmesi gereken orta-büyük ölçekli otomasyon panolarında ek çıkış kapasitesi gerekir. Siemens 6ES7222-1BH32-0XB0, bu ihtiyaç için tasarlanmış 16 kanallı, 24VDC transistör çıkışlı bir SM 1222 sinyal modülüdür: CPU'nun yanına doğrudan monte edilerek sistemin çıkış kapasitesini genişletir. Öne çıkan özellikleri: 16 bağımsız kanal (kanal başına 0,5A), hızlı anahtarlama (50µs/200µs), tanı alarmı + LED durum göstergesi ve geniş sertifika kapsamı (Marine dahil). TIA Portal / STEP 7 üzerinden kolayca yapılandırılır ve S7-1200 CPU ile plug-and-play şekilde çalışır.

Ürün Kodu Çözümleme: 6ES7222-1BH32-0XB0

Ürün Kodunun Anlamı (MLFB)

6ES7

SIMATIC S7 ailesi

222

SM 1222 (DQ)

1BH3

16 kanal, 24V/0,5A

2-0XB0

V2 nesil

6ES7 = SIMATIC S7 serisi · 222 = SM 1222 dijital çıkış modülü · 1B = 24VDC transistör tip · H = 16 kanal · 32 = 2. nesil (eski: -1BH30-0XB0) · Aile: SM1221 (DI) / SM1222 (DQ) / SM1223 (DI/DQ) / analog modüller

Ana Teknik Spesifikasyonlar

Kanal

16 DQ

transistör
çıkış

Çıkış

24V/0,5A

kanal
başına

Grup Akımı

8 A

toplam
(50°C)

Sıcaklık

-20/+60

°C ·
yatay

Fiziksel Yapı: SM 1222 Modül Gövdesi

SM 1222 Genişleme Modülü: 16 DQ

Çıkış16x24VDC / 0,5A
Boyut45×100×75mm
Ağırlık~220g
GöstergeLED + Diag alarm
BağlantıÖn konnektör
MontajS7-1200 CPU yanı · IP20

★ 16 Bağımsız Çıkış Kanalı: Hızlı Anahtarlama
