Siemens SIMATIC S7-1200 CPU 1215C DC/DC/RLY 6ES7215-1HG40-0XB0
Siemens 6ES7215-1HG40-0XB0 SIMATIC S7-1200 CPU 1215C DC/DC/Röle Kompakt PLC (Programlanabilir Lojik Kontrolör) — 24 VDC Besleme, 14 Dijital Giriş (24 VDC, Source/Sink), 10 Röle Dijital Çıkış (2 A), 2 Analog Giriş (0-10 V), 2 Analog Çıkış (0-20 mA), 200 KB Program/Veri Belleği (FW V4.6), 4 MB Dahili Yükleme Belleği, Entegre 2 Portlu PROFINET Switch (IO Controller / IO Device), OPC UA Server, Web Server, Modbus TCP, MRP Medya Yedekliliği, 6 Yüksek Hızlı Sayıcı (3×100 kHz + 3×30 kHz), PID Kontrol, 8 Eksene Kadar Konumlandırma, 8 Sinyal Modülü + 3 Haberleşme Modülü + 1 Signal Board Genişleme, Gerçek Zaman Saati, TIA Portal STEP 7 ile Programlama (LAD / FBD / SCL), Know-How ve Kopya Koruması, DIN Ray / Duvar Montaj, IP20, Marine Onaylı — Makine Otomasyonu, Proses Kontrol ve Pano Uygulamaları için Güçlü Kompakt PLC
Siemens · SIMATIC S7-1200 (Kompakt Kontrolör Ailesi) · ★ CPU 1215C — 2 portlu PROFINET ve dahili analog çıkışlı üst seviye kompakt CPU · Ürün Kodu: 6ES7215-1HG40-0XB0 · Tip: DC/DC/Röle (DC besleme · DC giriş · röle çıkış) · Besleme: 24 VDC (20,4-28,8 VDC, ters polarite korumalı) · ★ I/O: 14 DI 24VDC · 10 DO röle 2A · 2 AI 0-10V · 2 AO 0-20mA · ★ Bellek: 200 KB iş belleği · 4 MB yükleme belleği · 14 KB kalıcı · ★ Haberleşme: 2× RJ45 PROFINET (dahili switch) · OPC UA · Web Server · Modbus TCP · S7 · Open IE · MRP · HSC: 6 adet (100 kHz'e kadar) · Hareket: 8 eksene kadar (pals çıkışı için SB 1222 gerekir) · Genişleme: 8 SM · 3 CM · 1 SB/CB/BB · Programlama: TIA Portal STEP 7 V18+ (LAD/FBD/SCL) · Ölçü: 130 × 100 × 75 mm · ~585 g · Sıcaklık: -20/+60°C (yatay) · Onaylar: CE · cULus · FM · KC · RCM · Marine · Orijinal Siemens — Ariproses güvencesiyle
Siemens S7-1200 CPU'larda stok durumu hızla değişebilir — güncel stok ve fiyat için hemen arayın: +90 532 224 04 33
Bir makinenin hem dijital hem analog sinyallerini yönetmek, sahadaki farklı gerilimlerdeki yükleri doğrudan sürmek ve tüm sistemi PROFINET ağına bağlamak — modern otomasyonun temel beklentileridir. Siemens 6ES7215-1HG40-0XB0 (CPU 1215C DC/DC/Röle), bu ihtiyaçları tek bir kompakt gövdede karşılar. 14 dijital giriş, 10 röle çıkışı, 2 analog giriş ve 2 analog çıkış sayesinde çoğu küçük-orta ölçekli makineyi ek modül gerektirmeden kontrol edebilir. Röle çıkışları, kontaktör bobinleri, solenoid valfler, sinyal lambaları gibi hem AC hem DC yükleri esnek şekilde sürer. Dahili 2 analog çıkış, frekans konvertörü hız referansı veya oransal valf kontrolü için doğrudan kullanılabilir. 2 portlu PROFINET switch ile HMI, sürücü ve uzak I/O'lar harici switch gerekmeden hat (line) topolojisinde bağlanır. TIA Portal entegrasyonu, OPC UA ve web server desteğiyle hem bugünün hem yarının otomasyon ihtiyaçlarına hazır, güvenilir bir Siemens kontrolörüdür.
Ürün Kodu Çözümleme : 6ES7215-1HG40-0XB0
Sipariş Numarasının Anlamı
6ES7 = SIMATIC S7 ürün grubu · 215 = CPU 1215C · 1H = DC/DC/Röle versiyonu (1A = DC/DC/DC, 1B = AC/DC/Röle) · G40 = S7-1200 V4 nesli · 0XB0 = standart versiyon · Yazım alternatifi: 6ES72151HG400XB0
Ana Teknik Spesifikasyonlar
Bellek
iş belleği
+ 4 MB yükleme
Dijital I/O
24VDC giriş
röle çıkış 2A
Analog I/O
0-10V giriş
0-20mA çıkış
Haberleşme
PROFINET
OPC UA · Modbus

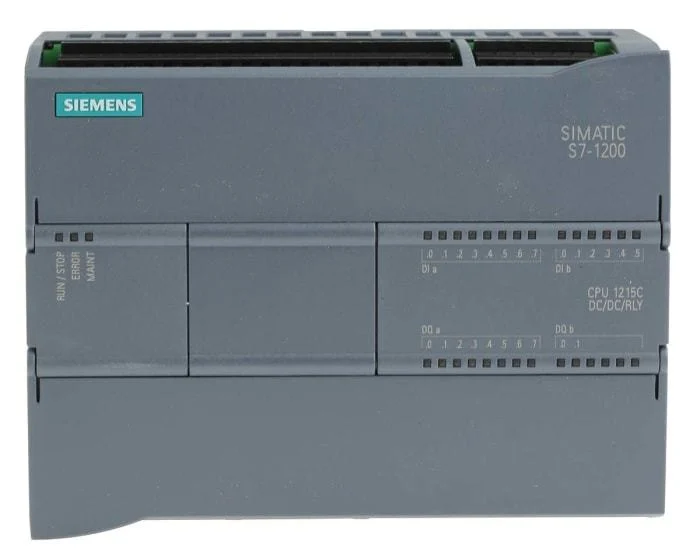

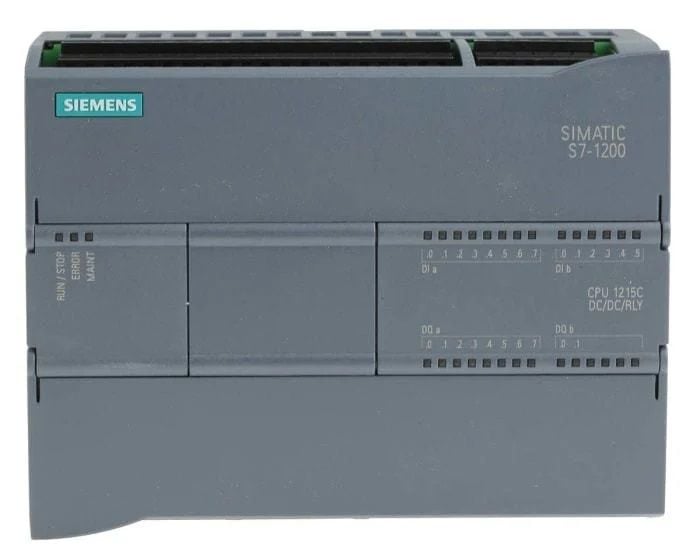

Fiziksel Yapı — Kompakt S7-1200 Gövde
CPU 1215C DC/DC/Röle : Bir Bakışta
- Besleme24 VDC
- Dijital I/O14 DI / 10 DO röle
- Analog I/O2 AI / 2 AO
- Ethernet2× RJ45 PROFINET
- Ölçü130×100×75 mm
- MontajDIN ray · IP20
★ Röle Çıkışları : AC ve DC Yükleri Doğrudan Sürün
10 Adet 2 A Röle Çıkışı : Esnek Yük Sürme
6ES7215-1HG40-0XB0'ı DC/DC/DC versiyonundan ayıran en önemli özellik röle çıkışlarıdır. Transistör çıkışlar yalnız 24 VDC yük sürebilirken, röle çıkışları potansiyelden bağımsız kontak sağlar. Avantajları: (1) AC + DC yük: 230 VAC kontaktör bobini, 24 VDC solenoid valf, sinyal lambası — aynı PLC üzerinden. (2) Yüksek akım: Rezistif yükte çıkış başına 2 A (DC/DC/DC versiyonda 0,5 A). (3) Lamba yükü: 30 W (DC) / 200 W (AC). (4) Ara röle tasarrufu: Birçok uygulamada harici ara röle gerekmez. Dikkat: Röle kontakları mekanik ömre sahiptir (mekanik 10 milyon, nominal yükte ~100.000 çevrim) ve anahtarlama süresi ~10 ms'dir — yüksek frekanslı anahtarlama ve pals (PTO/PWM) üretimi için uygun değildir. Step/servo sürücü için SB 1222 signal board ile 4 eksene kadar pals-yön çıkışı eklenir.
★ 2 Portlu PROFINET + OPC UA : Endüstri 4.0'a Hazır
Entegre Switch, OPC UA Server, Web Server ve MRP Yedekliliği
CPU 1215C, S7-1200 ailesinde 2 RJ45 portlu entegre PROFINET switch sunan CPU'lardandır. (1) Harici switch gerekmez: HMI, sürücü ve uzak I/O'ları hat topolojisinde zincirleyin. (2) PROFINET IO Controller: 16 IO cihazına kadar (ET 200SP, SINAMICS sürücüler vb.). (3) IO Device / Shared Device: Üst seviye bir PLC'ye bağlanabilir, 2 controller ile paylaşılabilir. (4) OPC UA Server: SCADA, MES ve bulut sistemlerine standart veri erişimi (Basic runtime lisansı gerekir). (5) Web Server: Tarayıcıdan diagnostik ve kullanıcı tanımlı sayfalar. (6) MRP: Halka topolojide medya yedekliliği (manager/client). (7) Güvenlik: TLS V1.3 ile şifreli PG/HMI iletişimi, şifreli Open IE. (8) Modbus TCP ile üçüncü parti cihaz entegrasyonu. Toplam 64 eşzamanlı bağlantı (12 HMI rezerve) kapasitesi, CPU 1215C'yi bağlantılı makineler için güçlü bir merkez yapar.
Temel Özellikler ve Fonksiyonlar
6ES7215-1HG40-0XB0 Öne Çıkan Fonksiyonları
6 Yüksek Hızlı Sayıcı
3×100 kHz + 3×30 kHz — enkoder, frekans ölçümü
PID Kontrol
Sıcaklık, basınç, debi — TIA Portal PID objeleri
Konumlandırma
8 eksene kadar (PTO için SB 1222)
Know-How Koruma
Kopya, blok ve 4 seviyeli erişim koruması
Trace & Diagnostik
2 trace, diagnostik buffer, RUN/ERROR/MAINT LED
Gerçek Zaman Saati
Donanım RTC — ~480 saat yedekleme
CPU 1215C Versiyon Karşılaştırması : Hangisi Bana Uygun?
Siemens S7-1200 CPU 1215C : DC/DC/Röle vs DC/DC/DC vs AC/DC/Röle
| ÖZELLİK | 6ES7215-1HG40-0XB0 (Bu Ürün) | 6ES7215-1AG40-0XB0 | 6ES7215-1BG40-0XB0 |
| Tip | DC/DC/Röle | DC/DC/DC | AC/DC/Röle |
| Besleme | 24 VDC | 24 VDC | 85-264 VAC |
| Dijital Çıkış | 10× röle, 2 A | 10× transistör, 0,5 A | 10× röle, 2 A |
| AC Yük Sürme | Evet | Hayır (yalnız 24VDC) | Evet |
| Dahili Pals (PTO/PWM) | Hayır (SB 1222 ile) | Evet (100 kHz) | Hayır (SB 1222 ile) |
| DI / AI / AO | 14 / 2 / 2 | 14 / 2 / 2 | 14 / 2 / 2 |
| PROFINET | 2 port | 2 port | 2 port |
| İdeal Kullanım | 24VDC pano, karışık AC/DC yük | Hızlı anahtarlama, step/servo | AC şebekeden direkt besleme |
Siemens S7-1200 Ailesi : CPU Modelleri (DC/DC/Röle)
S7-1200 Kompakt CPU Karşılaştırması
| CPU | SİPARİŞ NO | DAHİLİ I/O | PROFINET |
| CPU 1211C | 6ES7211-1HE40-0XB0 | 6 DI / 4 DO / 2 AI | 1 port |
| CPU 1212C | 6ES7212-1HE40-0XB0 | 8 DI / 6 DO / 2 AI | 1 port |
| CPU 1214C | 6ES7214-1HG40-0XB0 | 14 DI / 10 DO / 2 AI | 1 port |
| CPU 1215C ✓ (bu ürün) | 6ES7215-1HG40-0XB0 | 14 DI / 10 DO / 2 AI / 2 AO | 2 port |
| CPU 1217C (yalnız DC/DC/DC) | 6ES7217-1AG40-0XB0 | 14 DI / 10 DO / 2 AI / 2 AO | 2 port |
Öne Çıkan Özellikler : 6'lı Özet
Geniş Bellek
200 KBBüyük programlar + 4 MB yükleme belleği
Röle Çıkış
10× 2AAC ve DC yükleri doğrudan sürme
Dahili Analog
2AI + 2AOEk modülsüz analog ölçüm ve kontrol
2 Port Switch
PROFINETHarici switch'siz hat topolojisi
OPC UA
ServerSCADA / MES / bulut entegrasyonu
Modüler
8 SM + 3 CMI/O ve haberleşme ile büyütülebilir
