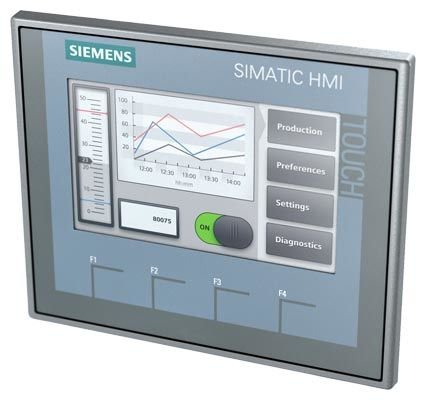

Siemens 6AV2123-2DB03-0AX0 | KTP400 Basic HMI Panel
Siemens Orijinal ✅ UYGUN FİYAT SIMATIC HMI KTP400 Basic 4,3" TFT · 480×272 · IP65 (ön)
Siemens 6AV2123-2DB03-0AX0 SIMATIC HMI KTP400 Basic Panel — 4,3" TFT Dokunmatik + 4 Fonksiyon Tuşu, PROFINET, IP65 ile Kompakt Otomasyon Görselleştirmesinin Akıllı Başlangıcı
SIMATIC HMI KTP400 Basic · 2. Nesil · 4,3" TFT · 480×272 piksel · 65.536 renk · Key+Touch · PROFINET · USB · 10 MB · 800 değişken · 250 ekran · WinCC Basic V13 / TIA Portal V13+
6AV2123-2DB03-0AX0 KTP400 Basic · 2. Nesil 4,3" TFT · 480×272 piksel 141×116×33 mm PROFINET · IP65 (ön)
4,3"
TFT Renkli Ekran
480×272
Piksel Çözünürlük
IP65
Ön Panel Koruma
Bu ürün son 24 saatte 15 otomasyon mühendisi ve proje yöneticisi tarafından incelendi — Stok ve fiyat için +90 532 224 04 33 numaralı hattı arayın.
Ürün Hakkında
Kısa Açıklama: Siemens 6AV2123-2DB03-0AX0, SIMATIC HMI ailesinin KTP400 Basic Panel (2. Nesil) modelidir. 4,3" TFT renkli dokunmatik ekran (480×272 piksel, 65.536 renk), 4 programlanabilir fonksiyon tuşu, PROFINET (RJ-45) ve USB arabirimi, 10 MB kullanıcı belleği, 800 değişken ve 250 ekran kapasitesi sunar. Ön panel IP65 koruma sınıfı ile endüstriyel ortam uyumludur. 141 mm × 116 mm × 33 mm kompakt boyut. WinCC Basic V13 / TIA Portal V13 SP1 ve üzeri ile yapılandırılır. Orijinal Siemens ürünü — hızlı kargo, teknik destek, Ariproses güvencesiyle.
SIMATIC S7-1200 veya S7-300/400 tabanlı bir sistemde operatörün makineyle konuşacağı tek adres: HMI paneli. Küçük ölçekli otomasyon projelerinde veya bütçe kısıtlı sistemlerde kapsamlı bir HMI panosuna gerek olmayabilir — ihtiyaç olan şey kompakt, güvenilir ve hızlı devreye alınabilen bir panel. Siemens 6AV2123-2DB03-0AX0 KTP400 Basic tam bu noktada konumlanır: Key+Touch çift kontrol, PROFINET entegrasyon ve IP65 ön panel koruması ile hem işlevsel hem dayanıklı.
Sipariş Kodu Çözümleme — 6AV2123-2DB03-0AX0
6AV2SIMATIC HMI Ailesi
123KTP Basic Panel
22. Nesil
DB4,3" Key+Touch
03PROFINET Versiyon
0AX0Üretim Kodu
Referans Bilgileri: Ürün adı: SIMATIC HMI KTP400 Basic Panel | Nesil: 2. Nesil | Yapılandırma: WinCC Basic V13 / TIA Portal V13 SP1+ | NEMA 4 ve NEMA 4X sertifikalı | CE, UL onaylı | Modbus TCP/IP desteği mevcut.
Ekran ve Arayüz Özellikleri
Ekran Özellikleri
- Boyut: 4,3 inç (109 mm köşegen)
- Tip: Renkli TFT LCD
- Çözünürlük: 480 × 272 piksel
- Renk Sayısı: 65.536 (16-bit)
- Görüş Alanı: 95 mm × 53,8 mm
- %100 kısılabilir parlaklık (enerji tasarrufu)
- Yatay ve dikey montaj desteği
Kontrol ve Arabirimler
- Kontrol: Dokunmatik + 4 Fonksiyon Tuşu
- İletişim: PROFINET (RJ-45, 10/100 Mbps)
- USB: USB 2.0 (klavye, fare, veri aktarımı)
- Modbus TCP/IP desteği
- Bellek: 10 MB kullanıcı, 800 değişken
- 250 proses ekranı kapasitesi
- ARM işlemci, Linux işletim sistemi
SIMATIC HMI Basic Panel Serisindeki Konumu
✓ Bu Ürün 4,3"
KTP400 Basic
480×272 · Key+Touch · PROFINET
6"
KTP600 Basic
800×480 · Key+Touch · PROFINET
7"
KTP700 Basic
800×480 · Key+Touch · PROFINET
10"
KTP1000 Basic
800×480 · Key+Touch · PROFINET
Temel Yazılım Fonksiyonları
Alarm Yönetimi
Alarm loglama ve gösterimi. Operatör bildirimleri, alarm geçmişi ve onaylama fonksiyonu.
Reçete Yönetimi
Makine parametrelerini şablon olarak kaydetme ve yükleme. Hızlı üretim geçişleri için ideal.
Trend Grafikleri
Süreç değişkenlerini zaman ekseninde görselleştirme. Anlık ve geçmiş veri izleme.
Kullanıcı Yönetimi
Farklı operatör seviyeleri için şifre koruması ve erişim hakları tanımlama.
Çoklu Dil Desteği
Çalışma sırasında dil geçişi. Uluslararası projeler ve çok dilli tesisler için idealdir.
Rapor ve Veri Loglama
USB üzerinden veri aktarımı ve raporlama. Kalite takibi ve üretim kayıtları için kullanılır.
Tipik Kullanım Alanları
Makine Operatör PaneliKompakt makine kontrolü, paketleme makinesi, konveyör görselleştirme
Su ve Atıksu SistemiPompa grubu izleme, vana durum görüntüleme, alarm yönetimi
Proses KontrolBasınç, sıcaklık, debi izleme ve alarm bildirimi ekranları
HVAC ve Bina OtomasyonKlima grubu, fan, ısıtma ve soğutma sistemi operatör arayüzü
Enerji İzlemeEnerji sayaç verileri, üretim istatistikleri ve trend grafikler
S7-1200 GenişletmeCPU 1211C–1217C CPU'larıyla doğrudan PROFINET entegrasyonu
Montaj İpucu: KTP400 Basic Panel'in ön panel boyutu 141 × 116 mm olup kesim boyutu yaklaşık 136 × 111 mm'dir. Pano kapağına montaj için dikdörtgen kesim gereklidir. IP65 sızdırmazlığı için panel ile pano arasındaki conta sağlam şekilde bağlanmalıdır. Panelin arka derinliği 33 mm — dar pano kabinetlerinde bu değer göz önünde bulundurulmalıdır.
✔ SIMATIC S7-1200, S7-300/400 ve LOGO! ile PROFINET üzerinden uyumlu | ✔ WinCC Basic V13 / TIA Portal V13 SP1+ ile yapılandırılır | ✔ IP65 (ön panel) — toz ve su püskürtmesine karşı korumalı | ✔ NEMA 4 ve NEMA 4X sertifikalı | ✔ CE, UL, cUL onaylı | ✔ Modbus TCP/IP desteği | ✔ USB ile veri aktarımı, klavye/fare bağlantısı | ✔ %100 kısılabilir ekran parlaklığı (enerji tasarrufu)
Teknik Özellikler
| Genel Bilgiler | |
| Sipariş Kodu | 6AV2123-2DB03-0AX0 |
| Ürün Adı | SIMATIC HMI KTP400 Basic Panel |
| Nesil | 2. Nesil (Gen 2) |
| Kontrol Tipi | Dokunmatik (Touch) + 4 Fonksiyon Tuşu (Key) |
| Boyutlar (G × Y × D) | 141 mm × 116 mm × 33 mm |
| Ekran Özellikleri | |
| Ekran Boyutu | 4,3 inç (109,22 mm köşegen) |
| Ekran Tipi | Renkli TFT LCD |
| Çözünürlük | 480 × 272 piksel |
| Renk Sayısı | 65.536 (16-bit) |
| Aktif Görüş Alanı | 95,04 mm × 53,86 mm |
| Parlaklık Kontrolü | %100 kısılabilir |
| İletişim | |
| PROFINET Arayüzü | RJ-45, 10/100 Mbps |
| USB Arayüzü | USB 2.0 (veri aktarımı, USB aygıt bağlantısı) |
| Desteklenen Protokoller | PROFINET, Modbus TCP/IP |
| Yazılım ve Bellek | |
| Yapılandırma Yazılımı | WinCC Basic V13 / TIA Portal V13 SP1+ |
| Kullanıcı Belleği | 10 MB |
| Maksimum Değişken | 800 |
| Maksimum Proses Ekranı | 250 |
| İşlemci | ARM |
| İşletim Sistemi | Linux |
| Güç ve Çevre | |
| Besleme Gerilimi | 24V DC (19,2V–28,8V) |
| Koruma Sınıfı (Ön Panel) | IP65 |
| Koruma Sınıfı (Arka) | IP20 |
| Çalışma Sıcaklığı | 0°C … +50°C |
| Depolama Sıcaklığı | -20°C … +60°C |
| Bağıl Nem | Maks. %90 (yoğuşmasız) |
| Sertifikalar | CE, UL, cUL, NEMA 4, NEMA 4X, RoHS |
Sık Sorulan Sorular
KTP400 Basic Panel hangi Siemens CPU'larıyla çalışır?
6AV2123-2DB03-0AX0, PROFINET üzerinden SIMATIC S7-1200 (CPU 1211C, 1212C, 1214C, 1215C, 1217C), S7-300/400 ve ET 200SP CPU'larıyla doğrudan haberleşir. Ayrıca Modbus TCP/IP protokolü sayesinde diğer marka PLC sistemleriyle de entegrasyon mümkündür. Siemens LOGO! ile kullanım için ayrıca LOGO! Soft Comfort yapılandırması gerekebilir.
KTP400 Basic Panel yapılandırması için hangi yazılım gerekli?
WinCC Basic V13 veya daha güncel TIA Portal versiyonu gereklidir. TIA Portal V16, V17, V18 ve V19 ile de uyumludur. Siemens'in eski STEP 7 Classic yazılımı (V5.x) bu panel ile kullanılamaz. Yapılandırma USB veya PROFINET üzerinden panele aktarılır. WinCC Basic, TIA Portal lisanslarının standart bir bileşenidir; ayrıca satın alınmaz.
Paneli yatay değil dikey olarak monte edebilir miyim?
Evet. KTP400 Basic Panel hem yatay (landscape) hem dikey (portrait) montaj konumunu destekler. TIA Portal'da ekran yönlendirmesi ayarlanabilir. Dikey montajda fonksiyon tuşlarının konumu da buna göre güncellenir. Bu esneklik, dar pano tasarımlarında ve özel makine geometrilerinde büyük avantaj sağlar.
IP65 koruması nedir ve bu panel için hangi ortamlar uygundur?
IP65, ön panelin tamamen tozdan korunduğu (IP6X) ve tüm yönlerden su püskürtmesine karşı dayanıklı (IPX5) olduğu anlamına gelir. Bu sayede KTP400 Basic, toz yoğun ortamlar (metal talaşı, un tozu, çimento tozu), su püskürmesine maruz ortamlar (gıda işleme, kimya) ve açık saha panolarında güvenle kullanılabilir. Dikkat: Arka panel IP20'dir — suyun arka taraftan girmesini önleyecek şekilde pano tasarımı yapılmalıdır.
