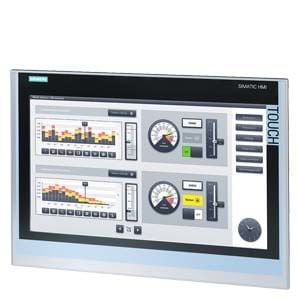

Siemens 6AV2124-0UC02-0AX1 | TP1900 Comfort 19'' HD Ready HMI
Siemens 6AV2124-0UC02-0AX1 SIMATIC HMI TP1900 Comfort Panel — Karmaşık Otomasyon Sistemleri ve Büyük Format Görselleştirme için 19" Widescreen TFT Premium Endüstriyel Dokunmatik Operatör Paneli, 1366 × 768 HD Ready Çözünürlük, 16 Milyon Renk, x86 İşlemci, 24 MB Konfigurasyon Belleği, Windows Embedded Compact 2013, 2× PROFINET + MPI/PROFIBUS DP + 2× USB Host + 2× SD Card Slot ve TIA Portal WinCC Comfort V14 SP1+ HSP Uyumlu, Eski 0AX0 Sürümünün Modern Halefi
Siemens SIMATIC HMI · Comfort Panels Premium Üst Sınıf · TP1900 Comfort — 19" Büyük Format · 19" widescreen TFT LCD · 1366 × 768 piksel (HD Ready / FWxGA) · 16.777.216 renk (24-bit) · Dimmable LED arka aydınlatma · MTBF 50.000 saat · Touch operation (saf dokunmatik) · x86 işlemci · 24 MB konfigurasyon belleği · Windows Embedded Compact 2013 (WEC 2013) · 2× PROFINET (RJ45) + 1× MPI/PROFIBUS DP (D-sub) + 2× USB 2.0 Host + RS-422/485 + ★ 2× SD Card Slot · Portrait/Landscape dikey-yatay montaj · IP65 ön panel · 24V DC · 1.7 A · 41 W · Çalışma 0°C…+50°C · Net ağırlık 6.63 kg · Menşei: Almanya (DE) · Customs code 85371099 · ECCN 5A992 · Sertifikalar: CE · EAC · C-Tick · KC · cULus · cULus Class I Zone 2 Division 2 · FM Class I Division 2 · ★ AX0 (eski sürüm 01/07/2022 üretimi durduruldu) modern halefi · WinCC Comfort V14 SP1+ HSP
Bu ürün son 24 saatte 14 büyük tesis SCADA mühendisi, premium proje sistem entegratörü ve karmaşık otomasyon sistem tasarımcısı tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Karmaşık otomasyon sistemleri, büyük üretim hatları ve detaylı SCADA görselleştirme uygulamalarında 19" widescreen ekran tercih edilen bir formattır. Daha büyük ekran alanı, operatörlerin daha fazla parametre ve grafik bilgisini aynı anda görmesine, karmaşık proses akışlarını detaylı izlemesine ve gerçek zamanlı trend grafiklerini geniş açıda gözlemlemesine imkan verir. Siemens TP1900 Comfort (6AV2124-0UC02-0AX1), Comfort Panels üst sınıfının 19" premium büyük format modelidir. 1366 × 768 HD Ready çözünürlük ile 16,7 milyon renk üretir, x86 işlemci ve 24 MB konfigurasyon belleği ile karmaşık projeler sorunsuz çalışır, 2× SD Card slot ile veri kaydı ve arşivleme kapasitesi genişletilmiştir. Bu sürüm — AX1 — eski AX0'ın halefidir (AX0, 01 Temmuz 2022 itibariyle üretimden kaldırıldı). Mevcut AX0 panellerinin yedek parça ihtiyacı veya yeni proje gereksinimleri için AX1 doğrudan tercih edilir.
Sipariş Kodu Çözümleme — 6AV2124-0UC02-0AX1
Ana Teknik Spesifikasyonlar
Ekran
Widescreen TFT
HD Ready 1366×768
Renk
16.777.216 (24-bit)
Gerçek renk
İşlemci/OS
Windows Embedded
Compact 2013
Bellek
Kullanıcı/Konfig
+ 2× SD Card
Comfort Panels — Ekran Boyutu Karşılaştırma
TP1500 (15") vs TP1900 (19") — Hangi Format Hangi Proje için?
TP1200
TP1500
TP1900 (Bu Ürün)
1366 × 768 HD Ready Çözünürlük — TP1500'den Farklı
FWxGA (HD Ready) — Daha Yüksek Yatay Çözünürlük, Daha Geniş Kullanım Alanı
TP1900'ün çözünürlüğü 1366 × 768 piksel (HD Ready / FWxGA — Full Wide eXtended Graphics Array)'dır — TP1500'ün 1280 × 800 (WXGA) çözünürlüğünden FARKLI bir formattadır. TP1900: Daha geniş yatay alan (1366 px vs 1280 px = %7 daha geniş), biraz daha az dikey (768 px vs 800 px), genel olarak standart HD görüntü oranı (16:9). Bu, daha geniş SCADA dashboard'lar, multiline trend grafikleri ve yatay yönlü proses akış şemaları için ideal. Aktif ekran alanı 409,8 × 230,4 mm — toplam 0,094 m² aktif görüntü.
AX0 (Eski) vs AX1 (Bu Ürün) — Sürüm Evrim Karşılaştırması
6AV2124-0UC02-0AX0 → 6AV2124-0UC02-0AX1 — Donanım & Yazılım Modernizasyonu
| ÖZELLİK | 0AX0 (Eski — Discontinued) | 0AX1 (Bu Ürün — Yeni) |
| Üretim Durumu | 01/07/2022 tarihinde durduruldu | Aktif standart sürüm |
| İşletim Sistemi | Windows CE 6.0 | Windows Embedded Compact 2013 |
| WinCC Comfort Min | V11 SP2+ | V14 SP1 + HSP |
| Ekran (19" widescreen) | — Aynı — | — Aynı — |
| Çözünürlük | — Aynı 1366×768 — | — Aynı 1366×768 — |
| 24 MB Konfig + x86 | — Aynı — | — Aynı — |
| Mekanik Boyutlar | — Aynı (geriye uyumlu) — | — Aynı (geriye uyumlu) — |
| Yedek Parça | Mevcut AX0 tesisleri için sınırlı | Direkt yer değiştirebilir |
2× SD Card Slot — TP1500'de Olmayan Önemli Özellik
İki Bağımsız SD Card Slot — Veri Arşivleme, Yedekleme ve Hot-Swap Kapasitesi
TP1900 Comfort'un TP1500'den ayrılan önemli ek özelliklerinden biri iki bağımsız SD Card slotudur. Bu çift SD slot, büyük tesislerde değerli veri yönetimi avantajları sağlar: (1) Veri arşivleme: SD1 trend/alarm verileri, SD2 recipe ve konfigürasyon yedekleme. (2) Hot-swap: Çalışma sırasında bir SD'yi çıkarıp boşaltma, diğeri aktif tutmaktadır — kesintisiz veri kaydı. (3) RAID benzeri yedekleme: Kritik veriler iki SD'ye paralel yazılabilir — birinin arızalanması durumunda diğeri kullanılır. (4) Büyük arşivler: Aylık/yıllık trend kayıtları, yüksek frekanslı alarm logları için bol depolama. Birden fazla GB'lık SD kartlar (microSD adaptörü ile) desteklenir.
Bağlantı ve Haberleşme — 7 Port
2× PROFINET
Redundant veya IT/OT ayrımı
MPI / DP
Eski S7-300/400
2× USB Host
Bellek, klavye, mouse
2× SD Slot
Hot-swap arşivleme
Güç Girişi
1.7 A / 41 W
