Siemens 6ES7241-1AH32-0XB0 CM1241 – S7-1200 RS232 Haberleşme Modülü (Freeport, 9-pin D-Sub)

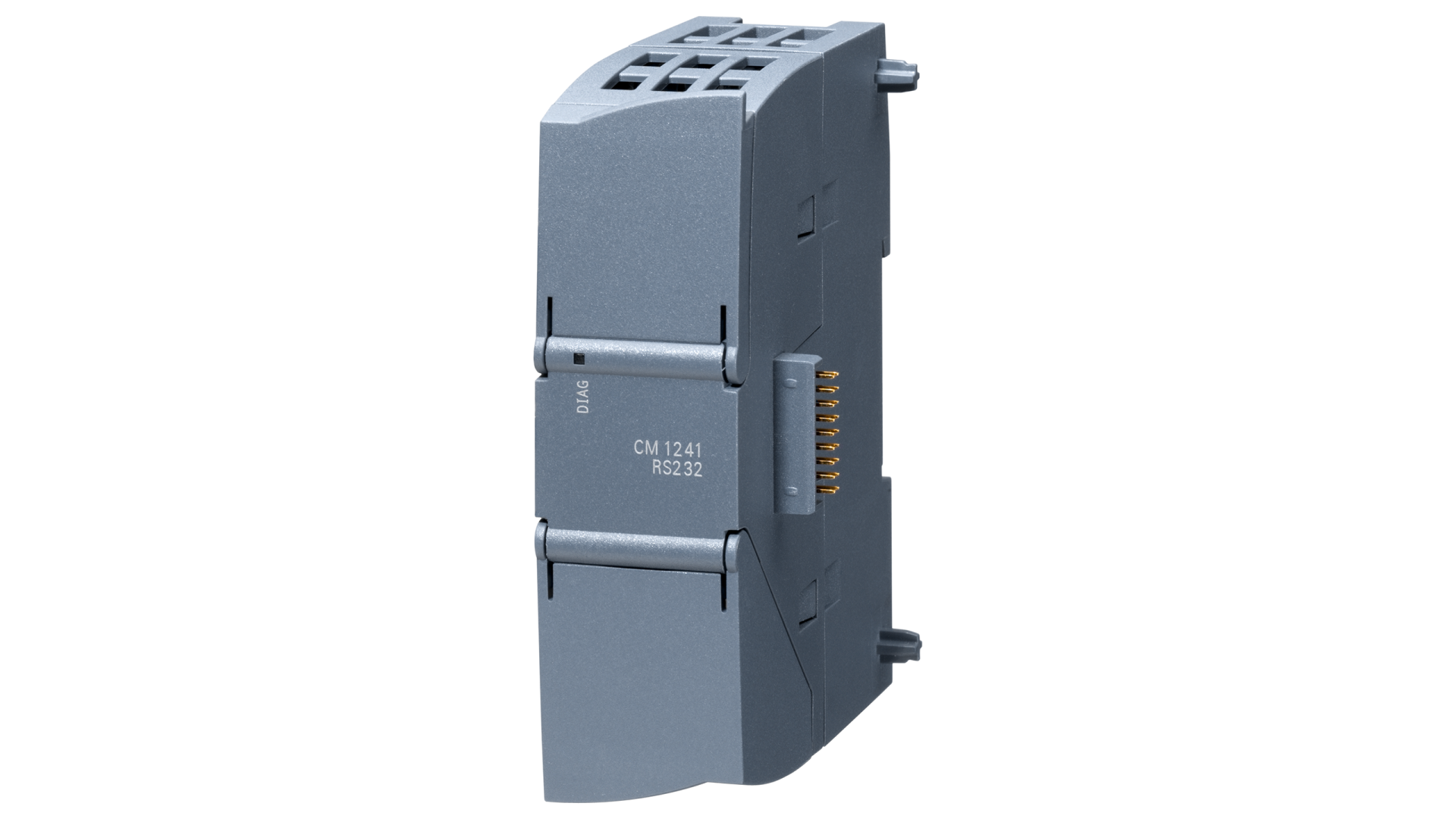

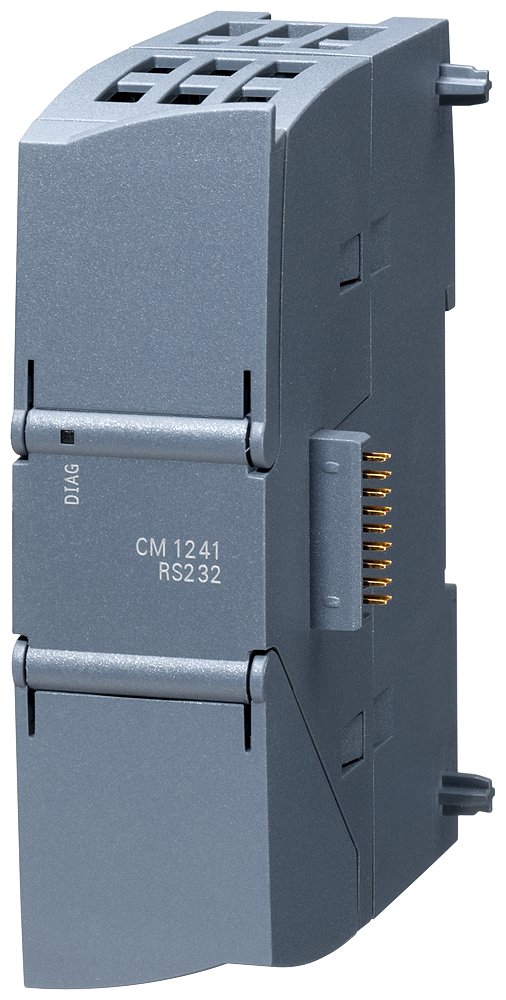

Siemens 6ES7241-1AH32-0XB0 SIMATIC S7-1200 CM 1241 RS232 Haberleşme Modülü
S7-1200 PLC’nizi RS232 dünyasına açın: barkod okuyucu, tartım indikatörü, analizör, modem/yazıcı gibi üçüncü parti cihazlarla stabil ve servis edilebilir seri haberleşme.
Hızlı karar: Sahada RS232 ile çalışan cihazlarınız varsa (barkod/terazi/analizör), CM 1241 RS232 ile S7-1200 üzerinde Freeport ya da Modbus RTU ile hızlı entegrasyon sağlayabilirsiniz.
Ürün Özeti:
SIMATIC S7-1200 CM 1241 RS232, CPU’nuzun haberleşme kapasitesini RS232 arayüzü ile genişleten iletişim modülüdür. Üzerindeki 9-pin D-Sub (pin/male) konektör ile point-to-point RS232 bağlantı sunar. Saha uygulamalarında sık kullanılan Freeport (özelleştirilebilir telegram), ASCII, Modbus RTU master, Modbus RTU device ve 3964 (R) gibi protokolleri destekler.
Neden CM 1241 ?
- Esnek protokol: Freeport ile cihazınızın telegram yapısına göre haberleşme kurgulanabilir.
- Hazır çözümler: Modbus RTU master/device ile sahada yaygın cihazlara hızlı entegrasyon.
- Servis kolaylığı: RS232 teşhis ve kablolama standardı ile hızlı devreye alma.
Tipik Kullanım Alanları:
- Barkod okuyucu / etiketleme sistemleri
- Tartım indikatörü / loadcell kontrolörü
- Gaz analizörleri, ölçüm cihazları, enerji analizörleri (RS232 çıkışlı)
- Seri modem / eski tip cihaz entegrasyonları
30 Saniyelik Uygunluk Kontrolü
- Bağlayacağınız cihazın portu RS232 mi?
- Protokolünüz Freeport/ASCII veya Modbus RTU mu?
- Kablo mesafesi 10 m (ekranlı) içinde mi?
“Evet” ise, 6ES7241-1AH32-0XB0 doğru modüldür.
Teknik Özellikler:
Genel / Besleme
- Ürün tipi: CM 1241 RS232
- Besleme: 24 V DC (20.4…28.8 V DC)
- Akım tüketimi (max): 200 mA (backplane bus 5 V DC)
- Güç kaybı (tipik): 1.1 W
- IP sınıfı: IP20
Mekanik
- Boyutlar (mm): 30 × 100 × 75
- Ağırlık: 150 g
Arayüz / İletişim
- Fiziksel katman: RS232C (V.24), full-duplex
- Port sayısı: 1
- Konektör: 9-pin D-Sub (male/pin)
- Maks. kablo uzunluğu (ekranlı): 10 m
- Baud rate: 300 … 115.2 kbit/s (varsayılan 9.6 kbit/s)
- Parity: none (default), even, odd, mark, space
- Stop bit: 1 (default) veya 2
- Flow control: hardware veya software
Protokol Desteği
Freeport / ASCII
- Freeport: Var
- ASCII: Var (kütüphane fonksiyonu ile)
- Telegram uzunluğu: max 1 kbyte
- Karakter: 7 veya 8 bit
Modbus / 3964(R)
- Modbus RTU master: Var
- Modbus RTU device: Var
- 3964 (R): Var (max 1 kbyte telegram)
RS232 9-Pin D-Sub (Male) Pin Bilgisi (Özet)
| Pin | Sinyal | Yön |
|---|---|---|
| 2 | RxD | Input |
| 3 | TxD | Output |
| 5 | GND | Logic ground |
| 7 | RTS | Output |
| 8 | CTS | Input |
| 1 | DCD | Input |
| 4 | DTR | Output |
| 6 | DSR | Input |
| 9 | RI | Not used |
Uygulamada genellikle RxD/TxD/GND temel bağlantıdır; flow-control gerekiyorsa RTS/CTS eklenir.
Hızlı Doğru Konfigürasyon
Bağlayacağınız cihazın protokolünü (Freeport/ASCII/Modbus/3964R), baud rate ve pin ihtiyacını yazın; size en doğru kablolama + TIA Portal parametre setini hızlıca çıkaralım.
