Mühendislik Standartları ve Teknik Veriler

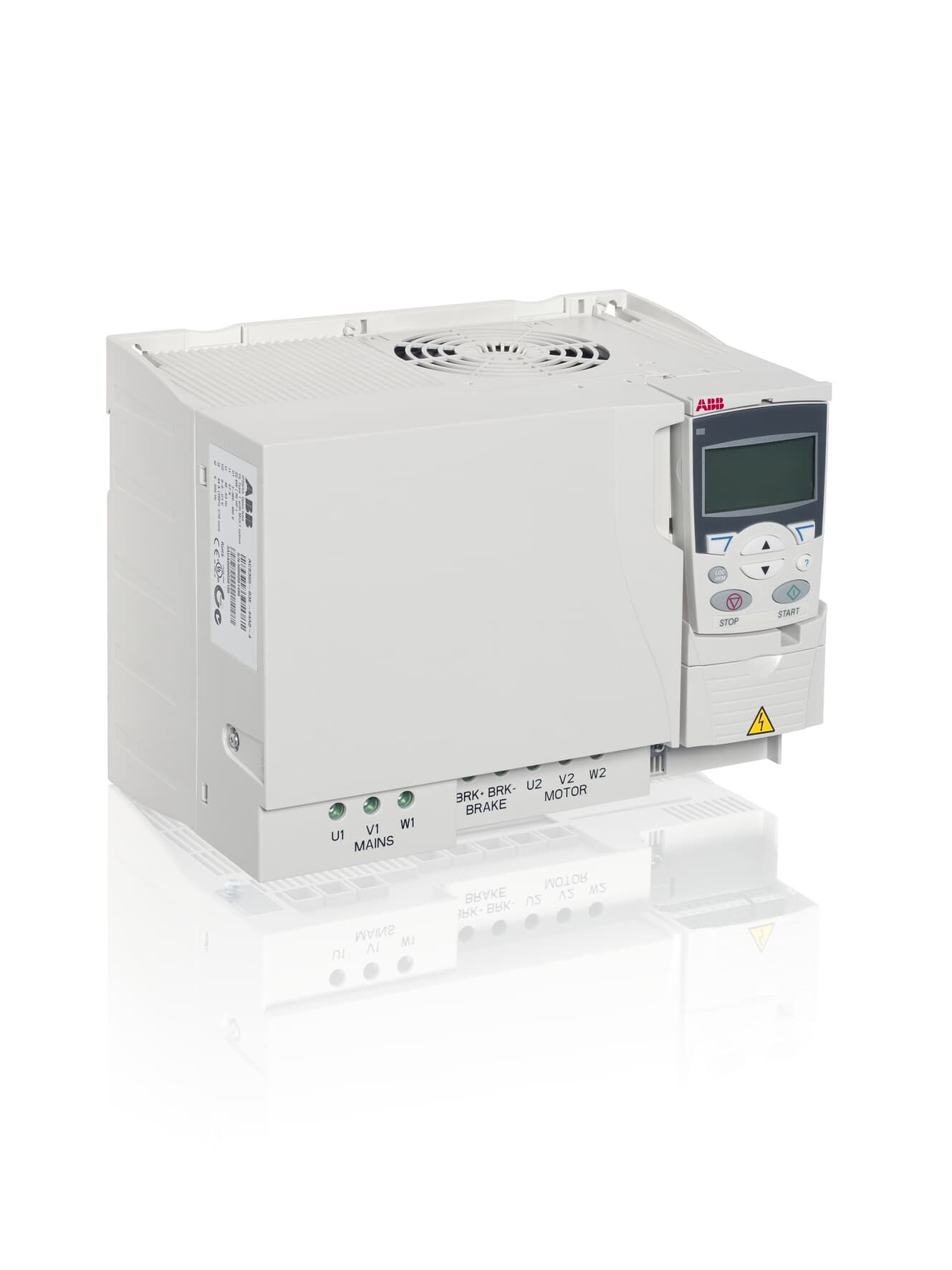

R4 gövde boyutuna sahip ABB ACS355-03E-38A0-4 hız kontrol ünitesinin devreye alınması sürecinde, sürücünün motorun elektriksel parametrelerini tam olarak analiz edebilmesi amacıyla **Parametre 9910 (ID Run)** rutin testi motor miline mekanik yük bağlı değilken "Standart" modda, eğer mekanik yük sökülemiyorsa "Durağan (Static)" modda kesinlikle yürütülmelidir. Cihazın barındırdığı sensörsüz vektör kontrol mimarisi, motor sargılarının kaçak endüktans ve iç direnç karakteristiklerini temel alan dinamik bir akı modeli oluşturur. ID Run tamamlanmadığı durumlarda, sürücü motor verilerini standart fabrika varsayılan tablosundan okur; bu da yüksek ataletli mikser veya kırıcı gibi sistemlerde ani yüklenme anında tork çökmesine, aşırı akım tetiklemelerine (Overcurrent Trip) veya motorun fazlasıyla ısınmasına sebebiyet verir. Rejeneratif çalışmanın (motorun yük etkisiyle jeneratör moduna geçip sürücüyü beslemesi) yoğun olduğu dikey eksenli kaldırma sistemlerinde veya hızlı yavaşlama döngülerinde, DC bara geriliminin aşırı yükselerek (Overvoltage) korumaya geçmesini engellemek için dahili fren chopper terminallerine (BRK+ ve BRK-) harici direnç bağlanmalıdır. R4 kasa yapısı için izin verilen tescilli **minimum frenleme direnç değeri 13 Ohm, maksimum değeri ise 23 Ohm** sınırındadır. Güvenli akım tahliyesi ve mekanik kararlılık için **15 - 20 Ohm aralığında, uygulamanın görev döngüsüne (Duty Cycle) bağlı olarak en az 3000W - 4000W gücünde** alüminyum veya döküm kasa harici bir frenleme direnci seçilmesi teknik departmanımızca önemle tavsiye edilmektedir. Sürücü panolarda yan yana sıfır boşlukla (side-by-side) konumlandırılabilse de, dikey eksende hava sirkülasyonunun sağlıklı kalabilmesi için alt ve üst kısımlarda en az 75 mm montaj koridoru bırakılmalı ve pano içi cebri fan debisi cihazın ürettiği ısıl disipasyonu tahliye edebilecek güçte seçilmelidir.
