Mühendislik Standartları ve Teknik Veriler

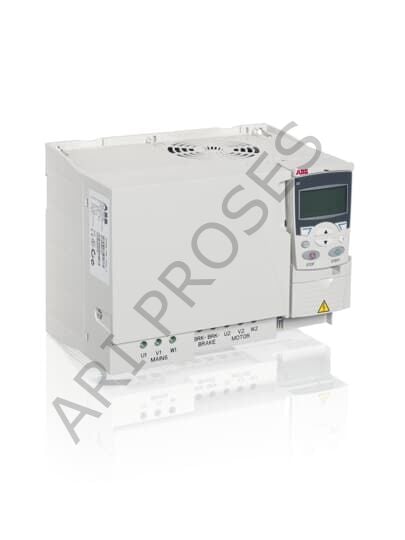

Endüstriyel otomasyon sistemlerinde 15 kW gücündeki asenkron motorları trifaze (400V) hız kontrol cihazları ile projelendirirken yapılan ilk ve en büyük elektriksel hata motor klemens kutusundaki köprü geometrisidir. Türkiye sanayisinde standart olarak kullanılan 15 kW motorların büyük bir kısmının gövde etiket mimarisi **400V Üçgen (Δ) / 690V Yıldız (Y)** esasına dayanır. ABB **ACS355-03E-31A0-4** modeli motora doğrudan 3 Faz 400V AC basacağı için, motor klemens kutusundaki metal köprüler kesinlikle **Üçgen (Δ)** formasyonuna getirilmelidir. Motorun yanlışlıkla Yıldız (Y) bağlı bırakılması durumunda motor sargılarına eksik gerilim gidecek, motor milinde tork üretemeyecek, cihaz sürekli akım limitine (Current Limit) vuracak ve saniyeler içinde aşırı yük (Motor Overload) korumasına geçecektir. Cihaz R3 şasi yapısına sahiptir; yan yana boşluksuz (Side-by-Side) dizilim kabiliyetine sahip olsa da 31 Amper yük altında panoda oluşturacağı termal dağılım yüksektir. Bu sebeple pano içi havalandırma dengesini korumak adına cihazların alt ve üst yüzeylerinde kesinlikle en az 150 mm serbest soğutma koridoru bırakılması elzemdir. İlk devreye alma fazında, opsiyonel gelişmiş asistan panel (ACS-CP-A) üzerinden motor etiket değerleri (akım, güç, devir, frekans) 99 numaralı parametre grubuna hatasız girilmeli ve motor miline yük bağlanmadan önce **ID Run (Motor Tanıma Modu)** çalıştırılmalıdır. Bu sayede sensörsüz vektör kontrol algoritması motorun iç direncini ve endüktans eğrilerini tam olarak hafızaya alarak düşük hızlardaki tork sürekliliğini kusursuzlaştırır. Güç kablolamasında motor hatları için minimum 6 mm² veya 10 mm² kesitli ekranlı (shielded) kablo tercih edilmeli, kablo ekranı pano topraklama barasına 360 derece kelepçelenmelidir. Ağır ataletli konveyör ve fan hatlarındaki ani yavaşlama fazlarında DC bara geriliminin tırmanarak cihazı korumaya almasını (Overvoltage) engellemek adına, sürücünün dahili fren kıyıcısına bağlanacak harici alüminyum veya döküm kasa frenleme direncinin teknik katalog sınırlarına uygun ommaj değerlerinde (Örn: Nominal ~32 Ohm seviyelerinde) seçilmesi ve pano tepe fan çıkışına yakın konumlandırılması Ari Proses teknik mühendislik ekibince önemle tavsiye edilir.
