Mühendislik Standartları ve Teknik Veriler

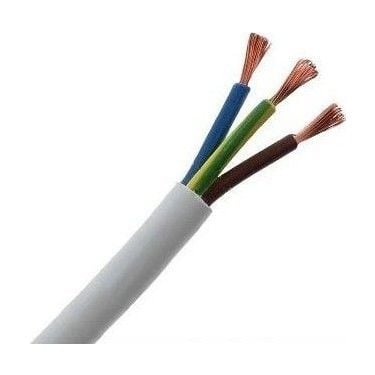

Endüstriyel tesislerde metre bazlı kesim kablolar projelendirilirken saha mühendislerinin dikkate alması gereken en kritik aşama, kablo kanal rotasının tam metraj hesabı ve gerilim düşümü (voltage drop) doğrulamasıdır. Sahada sıklıkla yapılan hata, cihazların kuş uçuşu mesafesine göre sipariş verilmesi ve kablo tavası dönüşlerindeki, şaft inişlerindeki ve pano içi büküm paylarındaki (+%10 ila %15) toleransların hesaba katılmamasıdır. Metre seçenekli tedarik modelinde sıfır fire hedeflendiği için, montaj ekibinin terminal bağlantı noktasına kadar ulaşacak net mesafeyi kusursuz ölçmesi elzemdir; aksi takdirde eksik kalan 1-2 metre için kablo hat arasına harici muf/ek kutusu koymak elektriksel yalıtım zafiyeti yaratacaktır. Çok telli TTR esnek yapısı nedeniyle, kesilen uçlardaki ince bakır damarların vidalı şalt çenelerinde ezilerek kopmasını önlemek amacıyla kesinlikle izoleli kablo yüksüğü (ferrule) basılmalı ve terminal vidaları uygun torkla sıkılmalıdır. Açık havada serbest serimde nominal 25 Amper akım taşıma kapasitesine sahip olan 3x2,5 mm² iletken kesiti; hat mesafesi tek fazlı (230V) beslemelerde 35-40 metreyi, üç fazlı dengeli beslemelerde ise 70-80 metreyi aştığında, akım sınırından ziyade gerilim düşümü sınırına (%1,5 veya %3) takılabilir. Mesafe uzadıkça kablo iç direncinin yaratacağı gerilim kaybı motor momentini olumsuz etkileyeceğinden, uzun metrajlı özel kesim siparişlerinizden önce yükün kw değerini ve mesafe çarpanını Ari Proses teknik destek departmanına onaylatmanız tavsiye edilir. Kablo demetlerinin plastik kanallarda üst üste yığılması durumunda ısıl kümelenme katsayısı (de-rating factor) devreye gireceğinden, bu hatlar panoda maksimum 16A akım değerine sahip koruma otomatları ile güvenceye alınmalıdır. Güvenli, ekonomik ve sürdürülebilir saha entegrasyonu için teknik ekiplerimiz tüm projelendirmelerde bu parametrelerin titizlikle incelenmesini önemle hatırlatır.
