Mühendislik Standartları ve Teknik Veriler

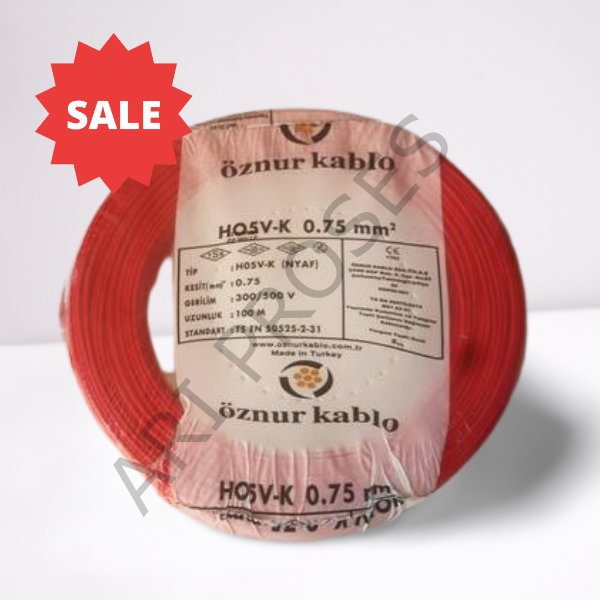

Endüstriyel otomasyon normlarına ve EN 60204-1 (Makinelerde Güvenlik - Elektrik Donanımı) standartlarına göre kablo renk kodlaması, sistemin işletme ve bakım güvenliği açısından hayati önem taşır. **Kırmızı** renkli iletkenler, tesisat mimarilerinde ağırlıklı olarak **AC kontrol (kumanda) devrelerini** temsil eder veya makine panolarında korumalı devrelerin taşınmasında (örn. +24VDC PLC dijital çıkış / emniyet rölesi hatları) kullanılır. Sahada en sık yapılan montaj hatası, esnek NYAF kabloların uçları soyulduktan sonra yüksüksüz olarak vidalı klemenslere veya kontaktör terminallerine doğrudan sıkıştırılmasıdır. Bu durum ince bakır liflerinin ezilerek kopmasına ve panolarda yangınların en büyük sebebi olan gevşek bağlantı (ark) noktalarına zemin hazırlar. Öznur 0.75 mm² kablo montajında mutlaka TS EN 60999 standardına uygun **0.75 mm² izoleli tekli veya çiftli kablo yüksükleri** kullanılmalı ve cırcırlı profesyonel penselerle preslenmelidir. Kablo kanalları döşenirken, ısı transferini engelleyen sıkışmaları önlemek adına kanallardaki kablo yoğunluğu toplam hacmin %60'ını aşmamalı, kumanda hatları yüksek akımlı motor besleme (güç) kablolarıyla aynı kanala bitişik serilmemelidir; aksi takdirde oluşacak elektromanyetik parazitler (EMI) PLC sinyallerinizde hatalı lojik durumlara yol açabilir.
