Mühendislik Standartları ve Teknik Veriler

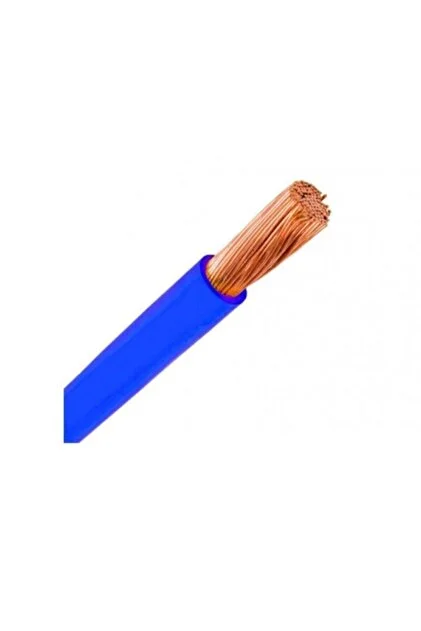

Uluslararası standart normu **TS EN 60204-1 (Makinelerde Güvenlik - Elektrik Donanımı)** regülasyonlarına göre endüstriyel otomasyon kombinasyonlarında ve PLC panolarında renk kodlaması kritik bir zorunluluktur. Bu standartlar kapsamında **Mavi (Açık Mavi)** renk kodu, **Doğru Akım (DC) ile beslenen kumanda, kontrol ve sinyalizasyon devrelerini** kodlamak üzere kesin olarak tescillenmiştir (AC kumanda hatları için Kırmızı kullanılması norm gereğidir). Sinyal iletiminin kararlılığı açısından 0,75 mm² kesit alanı; PLC giriş/çıkış kartları, dijital sensör bağlantıları (PNP/NPN), mini röle köprüleri ve endüstriyel indikatör fiderleri için optimize edilmiş ideal elektriksel empedans değerini sunar. İnce çok telli Class 5 yapısındaki NYAF (H05V-K) kablolarda en yüksek saha montaj riski, bükülgen bakır tellerin klemens bloklarına veya PLC terminal modüllerine doğrudan çıplak olarak vidalanmasıdır. Çıplak yapılan bağlantılar, vidanın sıkma torku altında ince bakır liflerinin ezilerek kopmasına, zamanla gevşemeye ve otomasyon sistemlerinde tespiti en zor olan "anlık sinyal kayıplarına" (intermittent faults) sebep olur. Bu elektriksel zaafiyeti önlemek adına, kablo uçlarının kesit kalibresine tam uygun **0,75 mm² izoleli tekli veya çiftli kablo yüksükleri (ferrule)** ile profesyonel cırcırlı sıkma penseleri kullanılarak preslenmesi ve ardından terminallere sabitlenmesi teknik bir zorunluluktur. Ayrıca, panolardaki elektromanyetik girişimleri (EMI/RFI) ve gürültü sinyallerini (noise) bloke etmek için, bu hassas DC kontrol ve sinyal hatlarının, motor sürücü (VFD) çıkışları, güç kontaktörleri ve yüksek akımlı AC besleme hatları gibi parazit yayan güç kablolarıyla aynı kanalda taşınmaması, aralarında fiziksel olarak bağımsız bölümlendirilmiş kablo kanallarının tercih edilmesi otomasyon mimarimizin kararlılığı açısından önemle tavsiye edilir.
