Mühendislik Standartları ve Teknik Veriler

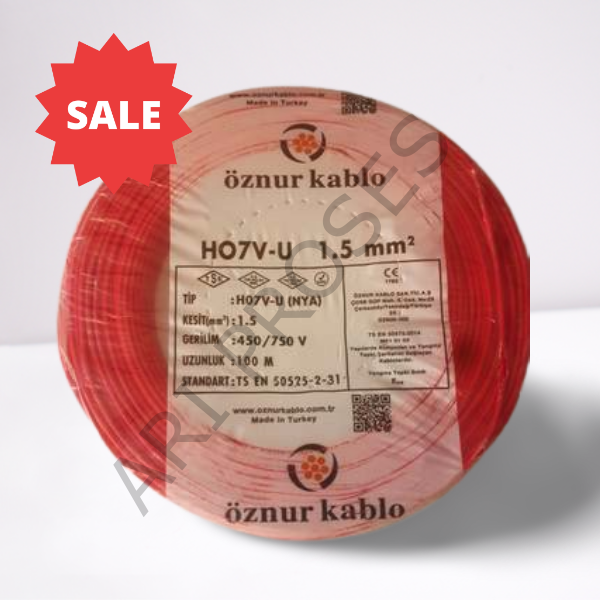

Elektrik İç Tesisleri Yönetmeliği ve uluslararası EN 60204-1 standartlarına göre iç mekan elektrik şebekelerinde genel aydınlatma linyelerinin yanı sıra endüstriyel dağıtım panolarının ana kumanda fiderlerinde asgari kesit alanı 1,5 mm² olarak belirlenmiştir. Aynı normatif regülasyonlar kapsamında **Kırmızı** renk kodu, otomasyon altyapılarında ve makine dahili kablolajında **Alternatif Akım (AC) Kumanda Devrelerini** kodlamak amacıyla zorunlu kılınmıştır (Doğru Akım/DC kumanda döngüleri için Mavi, harici beslemeli hatlar için Turuncu kullanımı esastır). Rijit ve monoblok (tek telli sert bakır) iç mimariye sahip NYA (H07V-U) kablolar, çok telli bükülgen NYAF serilerinin aksine, sürekli mekanik vibrasyona maruz kalan motor klemens kutularında, panoların hareketli kapak geçişlerinde veya sürekli salınım yapan dinamik makine üstü hatlarda kesinlikle kullanılmamalıdır. Sürekli tekrarlanan mekanik titreşimler, som bakırın kristal kafes yapısında zamanla metal yorgunluğuna neden olarak içten kılcal kırılmalara ve panolarda tespiti günler süren gizli sinyal ark noktalarına yol açar. Bu kablo; sıva altı elektrik boruları, PVC kablo tavaları içerisindeki sabit kanallar, elektrik dağıtım ve otomasyon panolarındaki sabit şalt cihazları (sigorta-kontaktör-röle-klemens) arası sabit köprülemeler için optimize edilmiştir. Montaj esnasında, som iletken klemens bloklarına veya şalt terminallerine girilmeden önce dış kılıfı soyulurken bakır gövdede derin çizik veya çentik oluşturulmamasına dikkat edilmelidir; çentikli bölgeler yüksek akım veya sinyal geçişi altında elektriksel direnç noktası oluşturarak lokal ısınmalara ve zamanla ark riskine neden olur. Kanallardaki ısı birikimini ve endüktif alan etkilerini minimumda tutmak adına, sinyal ve kumanda hatlarının güç hatlarından (faz-nötr) fiziksel olarak ayrılmış bağımsız kanallarda gruplanarak çekilmesi ve kanal doluluk oranlarının toplam iç hacminin %60'ını aşmaması teknik ekiplerimizce önemle hatırlatılır.
