Mühendislik Standartları ve Teknik Veriler

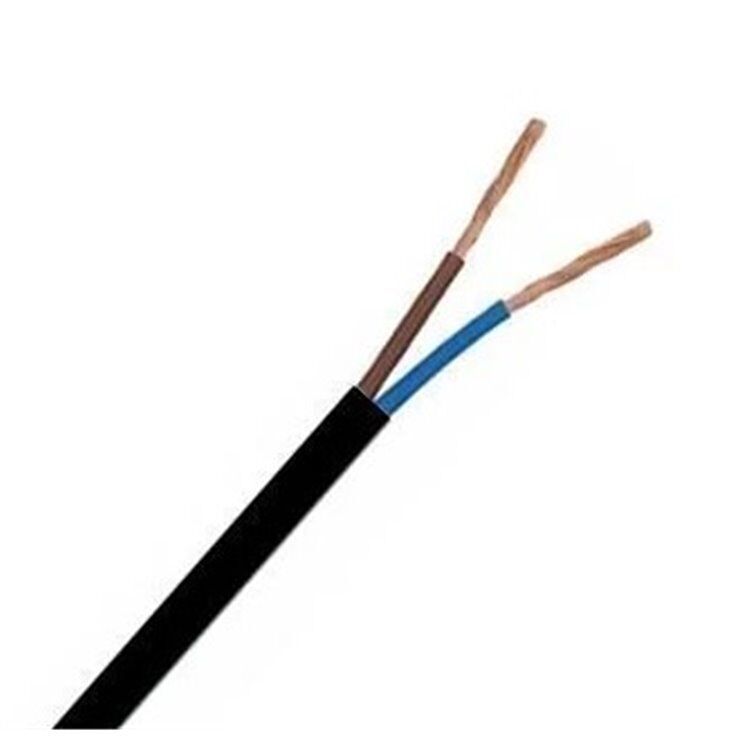

Endüstriyel tesislerin tek fazlı yük beslemelerinde ve iki telli analog/dijital sinyalizasyon hatlarında 2x1,5 mm² TTR esnek kabloların projelendirilmesi, teknik ekiplerin operasyon hızını artırırken belirli elektriksel sınırların sıkı takibini gerektirir. Çok telli esnek kablo montajlarında sahada en sık yapılan mühendislik hatası; damar uçlarının koruyucu bir izoleli kablo yüksüğü (cord-end ferrule) ile preslenmeden doğrudan otomat klemenslerine, lamba duylarına veya röle kontak kovanlarına vidalanmasıdır. Sıkıştırma vidası doğrudan çıplak ince tellere temas ettiğinde tellerin bir kısmını koparır; bu durum hattın efektif iletken kesitini daraltarak geçiş direncini artırır ve bağlantı noktasında kontrolsüz termal sıcak noktalar (hotspots) meydana getirir. Zamanla oluşan bu mikro arklar, özellikle sinyal hatlarında parazitlenmeye (gürültü) yol açarak kontrol ünitelerinde hatalı durum okumalarına sebebiyet verebilir. Bu nedenle her iki damar ucu da kesinlikle 1,5 mm² kesitli izoleli yüksük ve cırcırlı yüksük sıkma pensesi ile sonlandırılmalıdır. Kablonun akım taşıma kapasitesi açık havada serbest montajda nominal olarak yaklaşık 16 Amper seviyesindedir. Ancak kablo kanalları veya kapalı tava sistemleri içerisinde birden fazla hat yan yana (demet halinde) döşendiğinde ya da pano içi ortam sıcaklığı standart 30°C eşiğini aştığında, ısıl kümelenme katsayıları devreye girerek bu kapasiteyi 11-12 Amper sınırına kadar de-rate (düşürme) eder. Bu doğrultuda 1,5 mm² hatlar, dağıtım panelinde kesinlikle maksimum 10A (hattın karakteristiğine uygun olarak B veya C tipi) minyatür devre kesiciler (MCB) ile koruma altına alınmalıdır. Uzun mesafeli tek fazlı hatlarda, tek faz bağıl gerilim düşümü hesabı kesinlikle göz önünde bulundurulmalı ve:

formülü uyarınca hesaplanmalıdır. Burada $P$ aktif gücü (kW), $L$ hat boyunu (metre), $\sigma$ iletkenlik katsayısını (Bakır için 56), $q$ iletken kesitini ($1,5 \text{ mm}^2$) ve $U$ şebeke gerilimini ($220 \text{ V}$) temsil eder. Özellikle uzak saha sensör veya aydınlatma beslemelerinde gerilim düşümünün $\%3$ sınırını aşmadığından emin olunmalıdır. Kablonun 2 damarlı yapısında dahili emniyet topraklaması damarı bulunmadığından, bu hat sadece gövde izolasyonu kendinden çift yalıtımlı (Class II) cihazların beslenmesinde ya da bağımsız kuru kontak sinyal iletimlerinde tercih edilmeli; topraklama ihtiyacı olan metal gövdeli cihazlarda kesinlikle 3 damarlı TTR modellerine yönelinmelidir. Güvenli, verimli ve standartlara uygun devreye alma süreçleri için Ari Proses mühendislik ekibimiz tüm saha uygulamalarında bu teknik parametrelere tam uyulmasını önemle tavsiye eder.
