Mühendislik Standartları ve Teknik Veriler

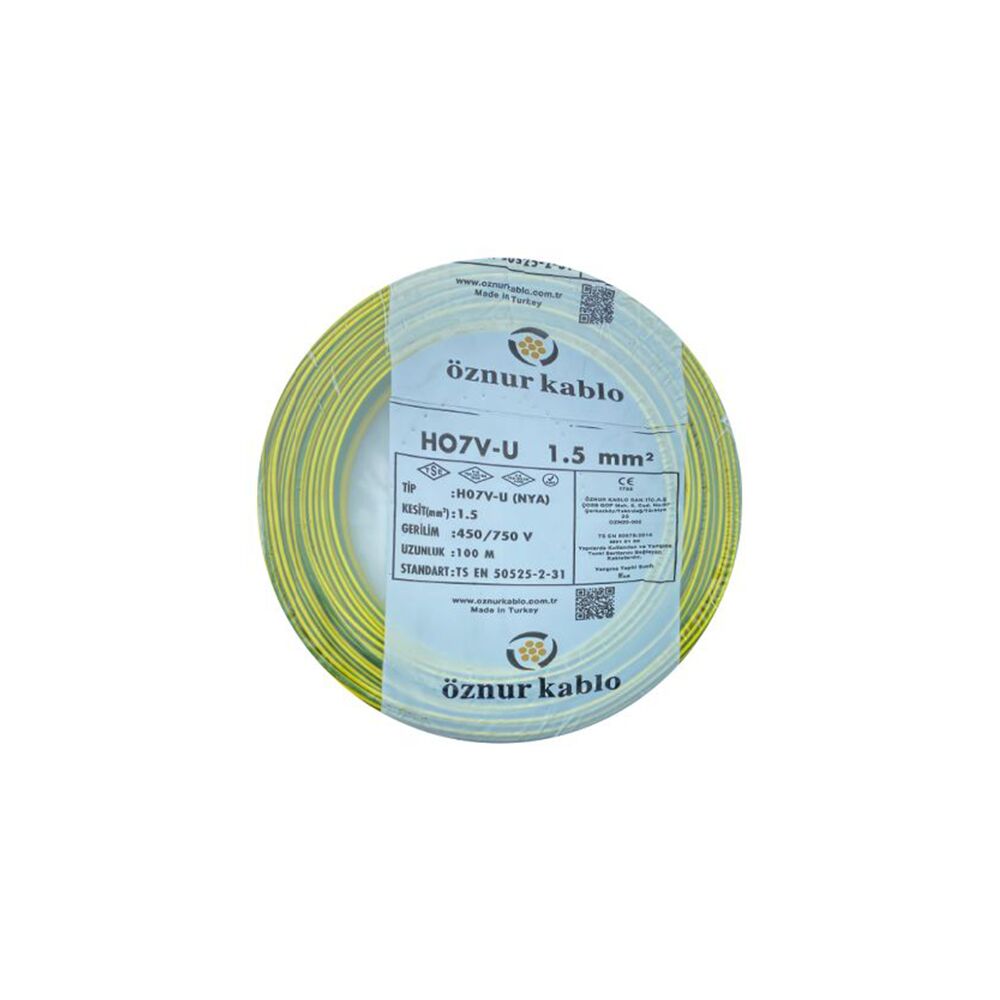

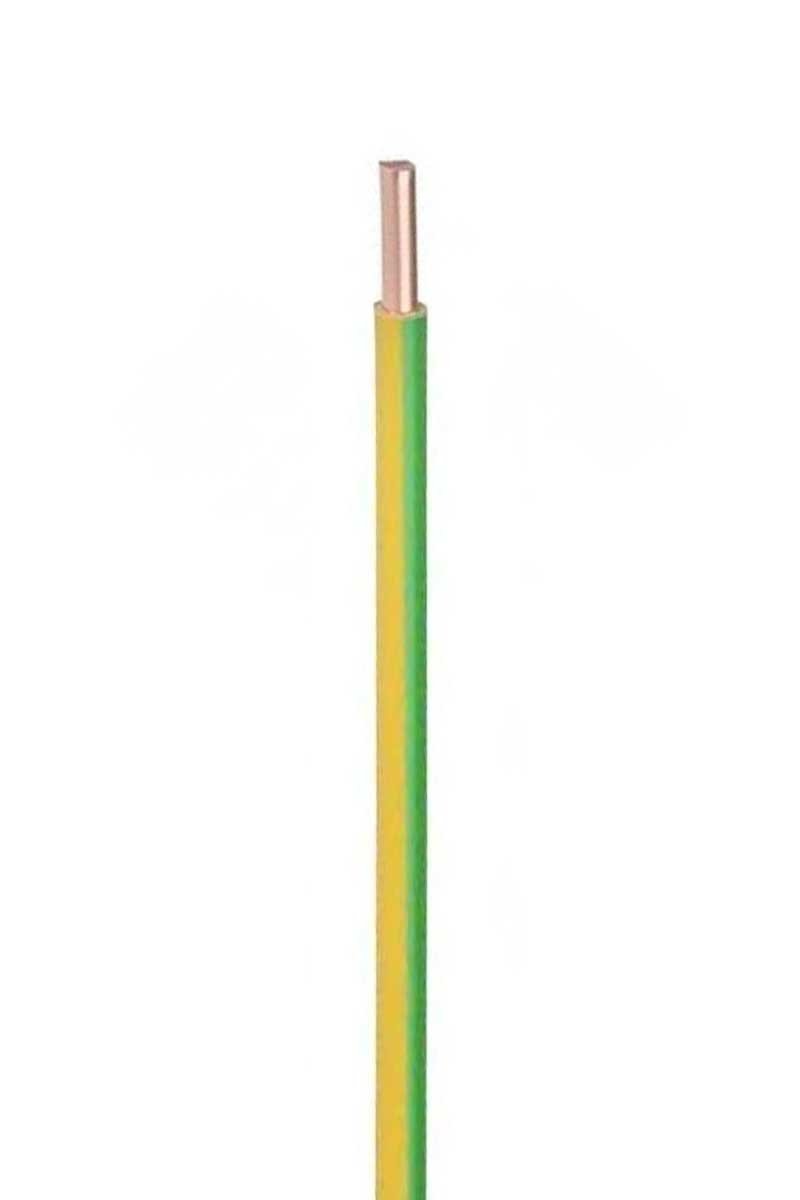

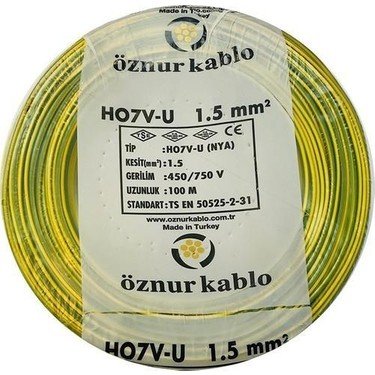

Elektrik tesisat mühendisliğinde ve uluslararası EN 60204-1 standartlarında **Sarı-Yeşil** renk kombinasyonu istisnasız ve mutlak suretle **Koruyucu Topraklama (PE - Protective Earth)** hattı için rezerve edilmiştir. Bu kablo, panonun veya sistemin içerisinden hiçbir şekilde faz veya nötr iletkeni olarak geçirilemez, fonksiyonel başka bir sinyal amacıyla kullanılamaz. NYA (H07V-U) kablolar, rijit ve monoblok (som bakır) bir iç yapıya sahip olduklarından dolayı sürekli hareket eden makine aksamlarında, motorların titreşimli terminal kutusu (klemens) bağlantılarında veya kapak geçişlerinde kesinlikle tercih edilmemelidir; çünkü sürekli mekanik stres ve vibrasyon som bakırın kristal yapısını bozarak zamanla kırılmasına yol açar. Bu kablo, pano içi ana şasi topraklama barasından sabit gövde saclarına, cihaz montaj plakalarına veya bina sıva altı tesisat borularındaki sabit dağıtım hatlarına çekilmek üzere tasarlanmıştır. Montaj esnasında, som iletkenin vida altına doğrudan sıkıştırılması durumunda vidanın bakırı aşırı ezerek zayıflatmamasına dikkat edilmeli, torklu tornavidalar yardımıyla üretici katalog değerlerinde sıkma işlemi gerçekleştirilmelidir. Dağıtım kanallarında, harmonik akımların ve yüksek frekanslı parazitlerin (EMI) topraklama hattı üzerinden sönümlenebilmesi adına, topraklama direncinin (toprak meger ölçüm değerinin) endüstriyel tesisler için kabul edilen kritik sınır olan 2 Ohm sınırının altında kalması teknik ekibimizce önemle tavsiye edilir.
