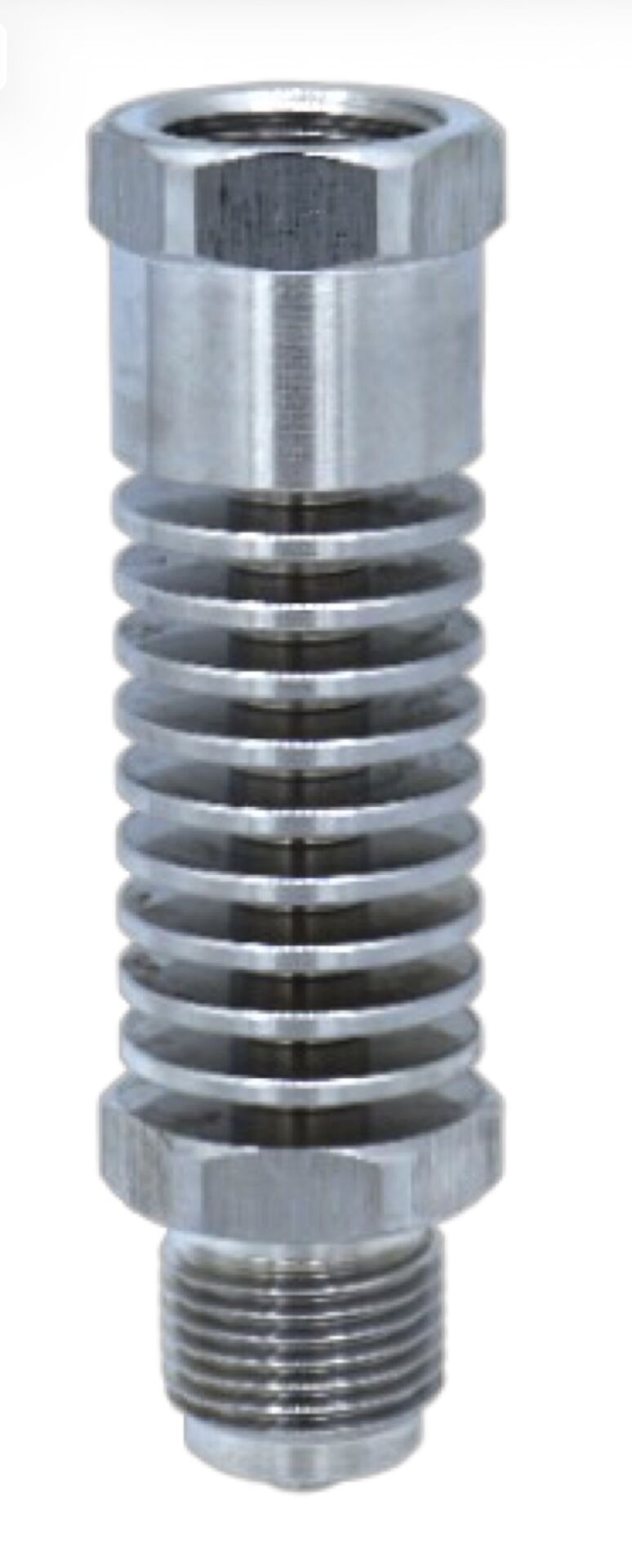

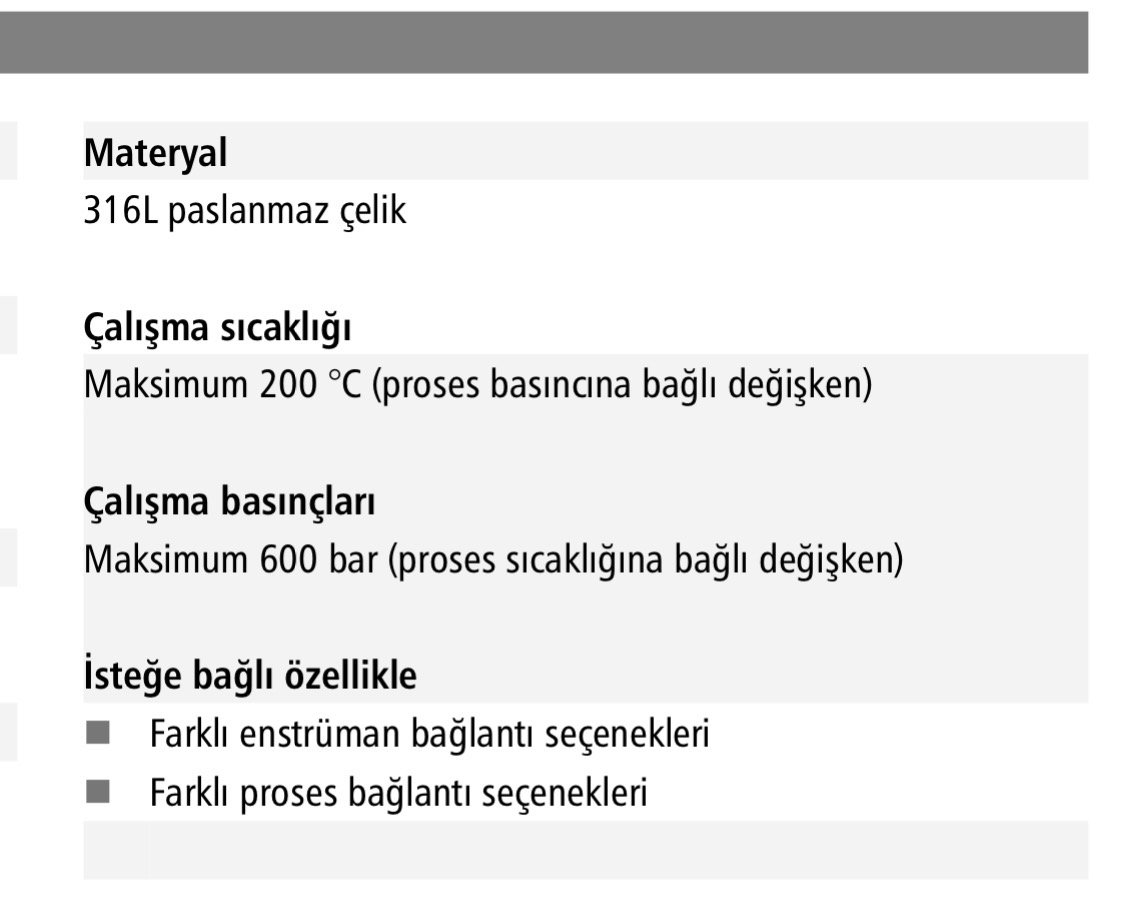

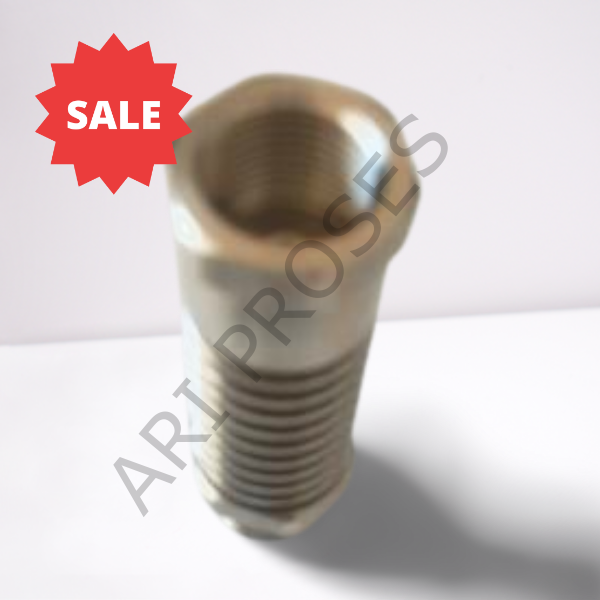

Endüstriyel akışkan hatlarında çok kanallı basınç izleme sistemlerinin kurgulanması, proses sıcaklığının enstrüman üzerindeki ısıl iletim mekanizmalarının doğru analiz edilmesini gerektirir. Aterma CT-300-9 gibi spiral geometrili soğutma elemanlarında, akışkanın helezon boyunca ilerlerken çevre havasına bıraktığı ısı miktarı, tek boyutlu kanatçıklı ısı dağılımı denklemleri ve konveksiyon katsayıları ile kurgulanır. Helezon borusu boyunca sıcaklık düşümü, basitleştirilmiş bir yaklaşımla radyal ve eksenel gradyanlar dikkate alınarak: $$T(x) = T_{\text{ortam}} + (T_{\text{proses}} - T_{\text{ortam}}) \cdot e^{-m \cdot x}$$ formülüyle modellenebilir. Burada $x$ helezonun efektif boru uzunluğunu, $T_{\text{proses}}$ giriş akışkan sıcaklığını, $T_{\text{ortam}}$ ortam hava sıcaklığını ve $m$ katsayısı ise boru geometrisi ile ısıl iletkenliğe bağlı fin parametresini $$m = \sqrt{\frac{h \cdot P}{k \cdot A_c}}$$ temsil eder ($h$: konveksiyon ısı transfer katsayısı, $P$: boru çevre kesiti, $k$: paslanmaz çelik malzeme ısıl iletkenliği, $A_c$: boru et kalınlığı kesit alanı). Formülden anlaşılacağı üzere, paslanmaz çeliğin nispeten düşük ısıl iletkenlik ($k$) değeri, helezon geometrisinin sağladığı yüksek yüzey alanı/çevre ($P$) oranı ile dengelenerek enstrümana ulaşan uçtaki sıcaklık ($T(x)$), transmitterin silikon veya piezoelektrik algılama kristallerinin nominal çalışma sınırı olan $85^\circ\text{C}$'nin altına güvenle indirilir. 9 kanallı bu tip manifoldlu soğutucu blok tasarımlarında sahada yapılan en kritik mühendislik hatası, cihazın panoların veya muhafazaların içerisine hava sirkülasyonunun tamamen kesildiği statik ve dar hacimlerde monte edilmesidir. Ortam havasının durağan olması konveksiyon katsayısını ($h$) düşürerek soğutma verimini ciddi oranda azaltır ve sıcaklığın enstrümana taşınmasına neden olur. Bu sebeple cihaz çevresinde doğal hava akımının kesilmemesine dikkat edilmelidir. Ayrıca ilk devreye alma (commissioning) aşamasında, özellikle buhar hatlarında, helezon kanallarının içerisine önce soğuk su (kondens yatağı oluşturmak üzere) enjekte edilmesi, transmitter diyaframının ilk şok dalgasıyla karşılaşmasını tamamen önler. Agresif kimyasal veya korozif akışkanların bulunduğu 9 kanallı sistemlerde, proses akışkanının viskozitesi de göz önünde bulundurulmalı, tortu bırakan veya kristalleşen hatlarda helezon içi tıkanma risklerine karşı periyodik bakım ve blöf protokolleri uygulanmalıdır. Güvenli, hassas ve sıfır kalibrasyon sapmalı ölçüm mimarileri için teknik ekibimiz saha montajlarında bu teknik parametrelerin eksiksiz takibini tavsiye eder.
