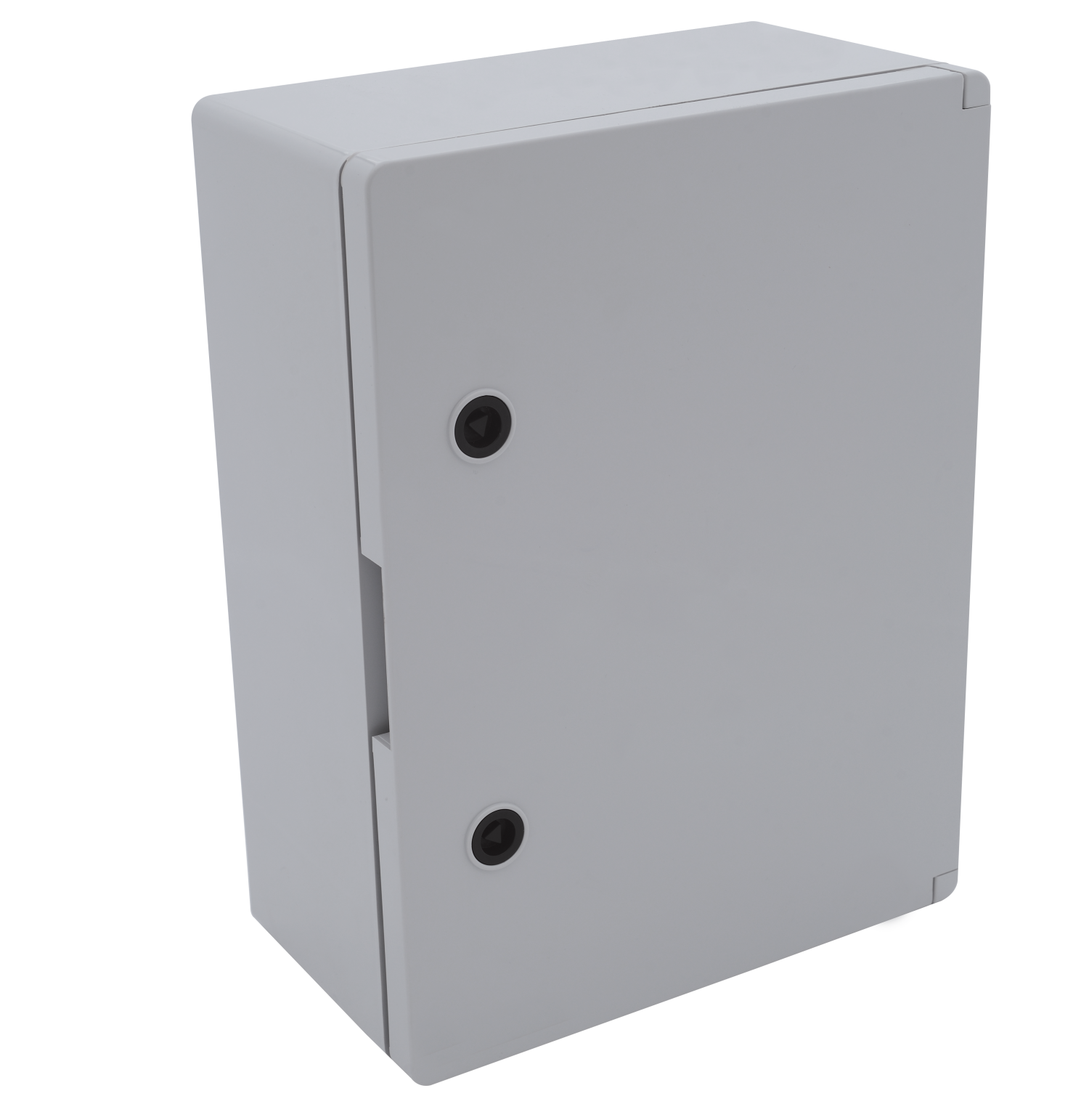

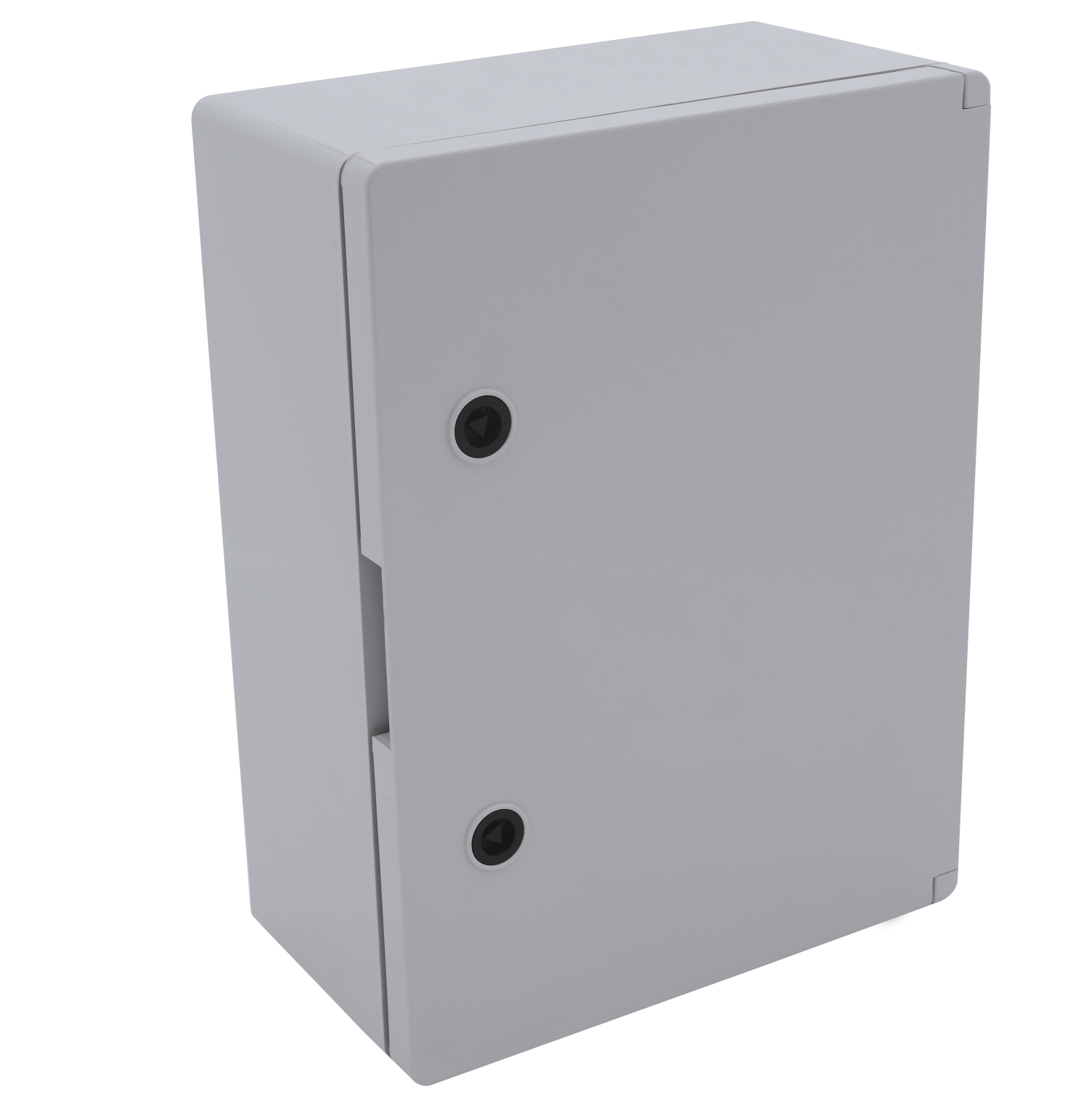

Çetinkaya ÇP 5003 D ABS Plastik Pano 30x40x19,5 Cm Montaj Plaka Taban Saclı
Çetinkaya Pano ÇP 5003 D — 30 × 40 × 19,5 cm ABS Opak Kapaklı Endüstriyel Pano Kutusu, IP 65 Su ve Toz Korumalı, IK 08 Yüksek Darbe Dayanımlı, Halogen Free ABS Malzemeli, RAL 7030 Gri Renk, Poliüretan Sıvı Dökme Premium Conta, Galvaniz Taban Sacı Dahili, -25°C / +60°C Geniş Çalışma Sıcaklığı Aralıklı ve EN 60670-24 Sertifikalı Türk Üretimi Saha Dağıtım ve Kontrol Pano Çözümü
Çetinkaya Pano ABS Taban Saclı Panolar · Opak Kapaklı Pano Serisi · Ölçüler: En 30 cm × Boy 40 cm × Derinlik 19,5 cm · Koruma Sınıfı: IP 65 (toz girişine karşı tam koruma + su sıçramasına karşı koruma) · IK Dayanımı: 08/10 (5 joule darbe dayanımı — endüstriyel ortamlar için yüksek) · Kasa Malzemesi: ABS (Akrilonitril Butadien Stiren) · Kapak: ABS Opak (saydam değil) · Halogen Free: Evet ⭐ (halojen içermez, yangın güvenliği) · Renk: RAL 7030 Gri (hem kasa hem kapak) · Conta: Poliüretan Sıvı Dökme Conta ⭐ (fabrika döküm — vidalı keçeli conta'dan üstün premium sızdırmazlık) · Taban Sacı: Galvaniz (içeride montaj plakası dahili) · Çalışma Sıcaklığı: -25°C ile +60°C (geniş aralık — açık hava uygulamaları için ideal) · Sertifika: EN 60670-24 (Elektrik Tesisat Kutuları ve Muhafazaları Standardı) · Türk üretici, dayanıklı ve uzun ömürlü endüstriyel pano çözümü
Bu ürün son 24 saatte 26 elektrik tesisatçısı, pano imalatçısı, saha mühendisi ve sokak aydınlatma sorumlusu tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Elektrik tesisatlarında ve endüstriyel uygulamalarda, elektriksel ekipmanların (devre kesici, kontaktör, kaçak akım röle, klemens, kablolama) korunması ve düzenli yerleştirilmesi için pano kutuları (enclosures) kullanılır. Pano kutusunun seçimi uygulamanın yer ve çevre koşullarına bağlıdır — IP koruma sınıfı, IK darbe dayanımı, malzeme tipi, boyut ve montaj imkanları belirleyicidir. Çetinkaya Pano ÇP 5003 D, Türk yerli üretici Çetinkaya Pano'nun ABS opak kapaklı 30 × 40 × 19,5 cm boyutundaki standart pano modelidir. Anahtar özellikleri: IP 65 toz+su koruması, IK 08 darbe dayanımı, halogen free ABS malzemesi (yangın güvenliği için kritik), poliüretan sıvı dökme conta (premium sızdırmazlık), galvaniz taban sacı dahili, RAL 7030 gri renk, -25°C / +60°C geniş sıcaklık aralığı. Yerli üretim avantajı ile hızlı tedarik ve uygun fiyat sunar.
Ürün Boyutları — 30 × 40 × 19,5 cm Standart Orta Boy
Tüm Boyutlar (Datasheet'ten)
★ Orta boy segment — küçük-orta saha panoları için yaygın tercih edilen standart ölçü. İçeride orta boy ekipman (4-12 modüllü devre kesici grubu, kontaktör, küçük HMI) için uygun alan.
Ana Teknik Spesifikasyonlar
Boyut
cm (W×H×D)
Orta boy standart
IP Koruma
Toz tam koruma
Su sıçraması
IK Darbe
5 Joule
Endüstriyel
Malzeme
Halogen Free
RAL 7030 Gri
★ IP 65 ve IK 08 Koruma Detayı — Ne Sağlar?
Çift Koruma Sistemi: Çevresel + Mekanik Dayanım
IP 65 — Çevresel Koruma
IP 6 5IP 6: Toz girişine karşı tam koruma — hiçbir toz partikülü içeri giremez (8 saat vakumlu test). IP 5: Her yönden gelen su sıçramasına karşı koruma — hortum suyu basıncına (6,3 mm nozzle, 12,5 L/min) dayanım.
- Toz: %100 koruma
- Su: Sıçrama + yağmur dayanımı
- Açık hava kullanımı uygun
- Endüstriyel temizlik (yıkama)
IK 08 — Darbe Dayanımı
IK 08IK 08 = 5 joule darbe enerjisi: Yaklaşık 1,7 kg ağırlığın 30 cm yükseklikten panonun yüzüne düşmesi enerjisine eşdeğer dayanım. IK skalası 1-10 arası, IK 08 yüksek endüstriyel seviyedir.
- 5 joule mekanik darbe
- Sert endüstriyel ortam
- Aletle gelen çarpma
- Sahada uzun ömür
ABS Plastik Pano vs Metal Saç Pano — Hangi Durumda Hangisi?
Pano Malzeme Karar Tablosu
| ÖZELLİK | ÇP 5003 D — ABS (Bu Ürün) | Metal Saç Pano (Galvaniz/Boyalı) |
| Ağırlık | Hafif (~1.5 kg) | Ağır (~5-7 kg) |
| Korozyon Dayanımı | ★ Mükemmel — asla paslanmaz | Sınırlı — boyalı yüzey çizilirse paslanır |
| Elektriksel Yalıtım | ★ Tam yalıtkan — topraklama gerekmez | İletken — topraklama zorunlu |
| Maliyet | ★ Ekonomik (%30-50 daha ucuz) | Daha pahalı |
| UV Dayanımı (Güneş) | Orta — uzun UV ile renk solabilir | ★ Yüksek (boya bozulması daha az) |
| Aşırı Sıcaklık Dayanımı | +60°C max (datasheet) | ★ +80°C ve üzeri mümkün |
| Yangın Davranışı | ★ Halogen Free | ★ Yanmaz (metal) |
| Tipik Uygulama | Saha, açık hava, korozif ortam | Endüstriyel, fabrika, yüksek sıcaklık |
| İçeri Kablo Geçişi | ★ Kolay — matkap/jiletle delinebilir | Zor — metal kesim aleti gerekli |
★ Halogen Free Malzeme — Yangın Güvenliği için Kritik
Halojen İçermez — Yangın Durumunda Zehirli Gaz Salgılamaz
Datasheet'te "Halogen Free: Evet" olarak doğrulanmıştır. Halojen nedir? Klor (Cl), brom (Br), flor (F) gibi elementler — klasik PVC pano malzemesinde yaygın olarak bulunurlar. Yangın anında halojen tehlikesi: Halojen içeren plastikler yandığında zehirli gazlar (örn. HCl - hidroklorik asit buharı) ortaya çıkar — bu gazlar insan sağlığına ciddi tehlike oluşturur, görüş düşürür, korozyon yaparak çevredeki elektrik ekipmanlarını da bozar. Halogen Free avantajları: (1) Yangında insan sağlığı korunur — düşük toksisite duman. (2) Diğer ekipmana korozyon zararı azalır. (3) Tahliye süresi uzar — kurtarma şansı artar. (4) AB Yapı Ürünleri Tüzüğü ve hastane, okul, AVM, havalimanı gibi yoğun nüfuslu yerler için zorunluluk haline gelmiştir.
★ Poliüretan Sıvı Dökme Conta — Premium Sızdırmazlık
Conta Tipi Karşılaştırma — ÇP 5003 D'nin Avantajı
Poliüretan Sıvı Dökme Conta
Sıvı poliüretan, panonun kapak çerçevesine fabrika ortamında dökülür ve sertleşir — kapağın şekline tam oturan, tek parça, kesintisiz conta oluşur. Avantajlar: Mükemmel sızdırmazlık, ömür boyu performans (zamanla bozulmaz), eklem yeri yok (sızıntı noktası yok), her açma-kapama sonrası aynı kaliteyi korur. IP 65 garantisi.
Vidalı Keçeli Conta (Rakipler)
Ucuz panolarda kullanılan, ayrı kesilmiş kauçuk veya EPDM keçe parçalarının köşelerde birleştirildiği conta tipi. Dezavantajlar: Köşelerde sızıntı riski, zamanla sıkıştırılınca deforme olur, periyodik değiştirme gerekebilir, IP garantisi sınırlı sürer.
Çalışma Sıcaklığı: -25°C ile +60°C — Geniş Aralık
Türkiye İklim Bölgelerinin Tamamına Uygun
RAL 7030 Gri — Standart Endüstriyel Renk
Hem Kasa Hem Kapak: RAL 7030 Gri
RAL 7030 (Stone Gray / Taş Grisi), endüstriyel pano sektöründe en yaygın kullanılan nötr gri tonudur. UV dayanımı orta, kir gösterme oranı düşük, profesyonel ve standart bir görünüm sunar. Hem kasa hem kapak aynı renkte üretildiği için monolitik ve düzenli bir görüntü verir. Schneider, ABB, Siemens gibi büyük markaların elektriksel ekipmanları da genellikle RAL 7030 veya yakın gri tonlarda — pano ve ekipman birlikte uyumlu görünür.
Standart Özellikler — 6'lı Set
Galvaniz Taban Sacı
Dahiliİçeride çelik montaj plakası — elektriksel ekipman vidalanması için
ABS Opak Kapak
İçerik GizliSaydam değil — içeride ekipman güvenlik amacıyla görünmez
Kilit Vidaları
4 KöşeStandart 4 köşede sabitleme vidası — alyan veya tornavida
Duvar Montaj
Hazır DelikliPano arka kısmında montaj delikleri — duvara doğrudan sabitleme
UV Dayanımlı
Açık HavaABS malzeme UV stabilize — açık hava ve güneş altında kullanım
Geri Dönüştürülebilir
Çevre DostuABS plastik %100 geri dönüştürülebilir — ömür sonu çevre yükü yok
Çetinkaya Pano ABS Opak Serisi — Boyut Aileleri (Örnek)
ÇP Küçük
Küçük dağıtım
ÇP Orta
Orta dağıtım
ÇP 5003 D
Yaygın orta boy
ÇP Büyük
Büyük dağıtım
ÇP XL
Ana tablo
Tipik Uygulama Alanları
EN 60670-24 — Elektrik Tesisat Kutuları ve Muhafazaları Standardı
EN 60670-24 standardı: "Boxes and enclosures for accessories for fixed electrical installations for household and similar purposes - Particular requirements for boxes and enclosures for the suspension of luminaires". Bu, sabit elektriksel tesisatlardaki aksesuar kutuları ve muhafazaları için Avrupa standardıdır — boyut, dayanım, güvenlik, koruma sınıfı gereksinimlerini tanımlar. ÇP 5003 D bu standardı tam karşılar — Avrupa pazarı uyumlu, kalite belgeli ürün. CE markası ile birlikte yasal AB uyumluluğu sağlanır.
| Genel Bilgiler | |
| Ürün Kodu | ÇP 5003 D |
| Üretici | Çetinkaya Pano |
| Ürün Tipi | ABS Taban Saclı Panolar · Opak Kapaklı seri |
| Ürün Açıklaması | Opak Kapaklı Pano · Galvaniz Taban Saclı |
| Ölçüler | |
| En (Width) | 30 cm (300 mm) |
| Boy (Height) | 40 cm (400 mm) |
| Derinlik (Depth) | 19,5 cm (195 mm) |
| Elektriksel Karakteristik | |
| Koruma Sınıfı (IP) | IP 65 (toz tam koruma + su sıçraması) |
| IK Dayanımı | 08/10 (5 joule darbe) |
| Renkler | |
| Kasa Rengi | RAL 7030 Gri |
 |
|
