Çetinkaya ÇP 608030 E | E SERİSİ DKP Sac Duvar Tipi Pano (BÜYÜK BOY)
Çetinkaya Orijinal ✅ uygun fiyat Türk Yerli Üretici E Serisi — DKP Metal Sac DKP Soğuk Haddelenmiş Çelik IP65 + Toz Boya
Çetinkaya ÇP 608030 E — E Serisi DKP Soğuk Haddelenmiş Çelik Sac Duvar Tipi Endüstriyel Elektrik Panosu, 60 × 80 × 30 cm Dış Boyut (600 × 800 × 300 mm), 542,5 × 752,5 mm İç Taban Sacı, 0,1591 m³ (~159 dm³) Geniş İç Hacim, 23,6 kg Sağlam Çelik Yapı, IP65 Toz ve Su Koruma, Elektrostatik Toz Boya RAL 7035 Açık Gri Premium Finiş, DIN 7168 Toleranslı Mühendislik Üretim, Büyük Güçlü VFD ve Soft Starter, Ana Dağıtım Panosu, Endüstriyel Kontrol Odası ve Otomatik Kompansaston Sistemleri için Premium Türk Yerli Üretim Metal Sac Muhafaza
Çetinkaya Pano · E Serisi Duvar Tipi DKP Sac Pano · Premium Endüstriyel Metal Sac Muhafaza · Model: ÇP 608030 E · ★ Sitedeki ilk Çetinkaya E Serisi metal sac pano — Yeni Kategori Açılışı · Tip: Duvar Tipi (Wall-Mount) — kapaklı endüstriyel muhafaza · Dış Boyutlar: 60 cm (En) × 80 cm (Boy) × 30 cm (Derinlik) — 600 × 800 × 300 mm · Toplam dış (kenar profillerle): 638 × 800 × 300 mm · İç Taban Sacı: 542,5 × 752,5 mm — geniş cihaz yerleşim alanı · ★ İç Hacim: 0,1591 m³ (yaklaşık 159 dm³) — büyük güçlü ekipmanlar ve kapsamlı sistemler için · ★ Net Ağırlık: 23,6 kg — sağlam DKP çelik sac yapı · ★ Malzeme: DKP (Soğuk Haddelenmiş Çelik Sac — Decapé) · ABS plastik DEĞİL! · Koruma Sınıfı: IP 65 — toz geçirmez + düşük basınçlı su jeti koruması · ★ Boya: Elektrostatik Toz Boya RAL 7035 Açık Gri (Light Grey) · Modern endüstriyel premium kaplama · Tek kapaklı tasarım · Sol menteşeler · Çoklu vidalama noktaları (üst, yan, alt) · DIN 7168 mühendislik toleransları · Üretim: Çetinkaya Pano — İstanbul Kıraç yerli üretim · CAD Mühendislik Onayı: Çizen Nevzat ÖZTÜRK, Kontrol & Onay Fuat ATASOY, ilk üretim 15.11.2016, son revize 24.02.2022 · Ölçek: 1:10
ÇP 608030 E E Serisi Duvar Tipi 60 × 80 × 30 cm DKP Sac · 23,6 kg IP65 · ~159 dm³ Elektrostatik Toz Boya RAL 7035
60×80×30
cm Büyük Boy
~159 dm³
İç Hacim (0,159 m³)
DKP / 23,6 kg
Metal Sac
Bu büyük boy E Serisi DKP sac pano son 24 saatte 18 endüstriyel pano imalatçısı, fabrika ana dağıtım tasarımcısı ve büyük güçlü sürücü entegratörü tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Çetinkaya ÇP 608030 E, Çetinkaya Pano'nun E Serisi Duvar Tipi Pano segmentinin 60 × 80 × 30 cm boyutundaki modelidir — büyük güçlü endüstriyel uygulamalar için tasarlanmış premium DKP soğuk haddelenmiş çelik sac panodur. ★ Sitedeki ilk Çetinkaya E Serisi metal sac pano — ABS taban saclı D Serisi (ÇP 5003 D, ÇP 5004 D) modellerden tamamen farklı kategori. Dış boyutlar (datasheet kesin): En 60 cm × Boy 80 cm × Derinlik 30 cm (600 × 800 × 300 mm). Toplam dış (kenar profillerle): 638 × ~800 × 300 mm. İç taban sacı: 542,5 × 752,5 mm — geniş cihaz yerleşim alanı. ★ İç hacim: 0,1591 m³ (yaklaşık 159 dm³) — D Serisi büyük model ÇP 5004 D'nin (~48 dm³) yaklaşık 3,3 katı! ★ Net ağırlık: 23,6 kg — sağlam DKP çelik sac yapı. ★ Malzeme: DKP (Decapé sac) — soğuk haddelenmiş, ısıl işlem görmüş, asit ile dekape edilmiş çelik sac — endüstriyel pano standart malzemesi. Tip: Duvar tipi (Wall-Mount) tek kapaklı endüstriyel muhafaza. Sol tarafta menteşeler, çoklu vidalama noktaları (üst, yan, alt). Kapı: Tam açılabilir, kapı kapalı durumda mükemmel sızdırmazlık. Koruma sınıfı: IP 65 — toz geçirmez (IP6X) + düşük basınçlı su jeti koruması (IPX5). ★ Boya: Elektrostatik Toz Boya RAL 7035 Açık Gri (Light Grey) — modern endüstriyel premium kaplama, çevre dostu (uçucu organik bileşen yok), yüksek dayanım, çizilmeye dirençli. ★ RAL 7035 vs RAL 7030: E Serisi RAL 7035 (açık gri, beyaza yakın) — D Serisi RAL 7030 (taş grisi, biraz daha koyu) DEĞİL. Farklı, daha modern endüstriyel ton. Toleranslar: DIN 7168 genel toleranslar. İlk üretim: 15.11.2016, son revize 24.02.2022. Ölçek: 1:10 mühendislik çizimi. Üretici: Çetinkaya Pano (İstanbul Kıraç — Türk yerli üretim).
Büyük güçlü endüstriyel projeler, ana dağıtım panoları, fabrika kontrol odaları, otomatik kompansaston sistemleri ve yüksek güçlü motor sürücü tesisatlarında metal sac panolar ABS panoların önüne geçer — daha sağlam mekanik dayanım, yüksek termal iletkenlik (cihaz ısısını dağıtır), daha geniş boyut yelpazesi ve uzun ömür sunarlar. Çetinkaya Pano, bu ihtiyaca E Serisi (Duvar Tipi DKP Sac Panolar) ile yanıt verir — D Serisi ABS panolarından farklı, profesyonel endüstriyel pano segmentine yönelik. ÇP 608030 E, bu E Serisinin 60 × 80 × 30 cm büyük boy modelidir — sitedeki ilk E Serisi sürümü. Avantajları: (1) DKP soğuk haddelenmiş çelik sac kasa — yüksek mekanik dayanım. (2) Elektrostatik toz boya RAL 7035 — modern endüstriyel görünüm + dayanıklı kaplama. (3) ~159 dm³ iç hacim — ABS ÇP 5004 D'nin 3+ katı. (4) 50-150 kW VFD, büyük soft starter, ana dağıtım sistemi için uygun boy. (5) İstanbul - Yerli üretim — Türkiye'de hızlı tedarik, yerel destek.
CAD Mühendislik Datasheet — Resmi Çetinkaya Çizimi
ÇP 608030 E Mühendislik CAD Çizimi (24.02.2022 son revize, Ölçek 1:10, DIN 7168)

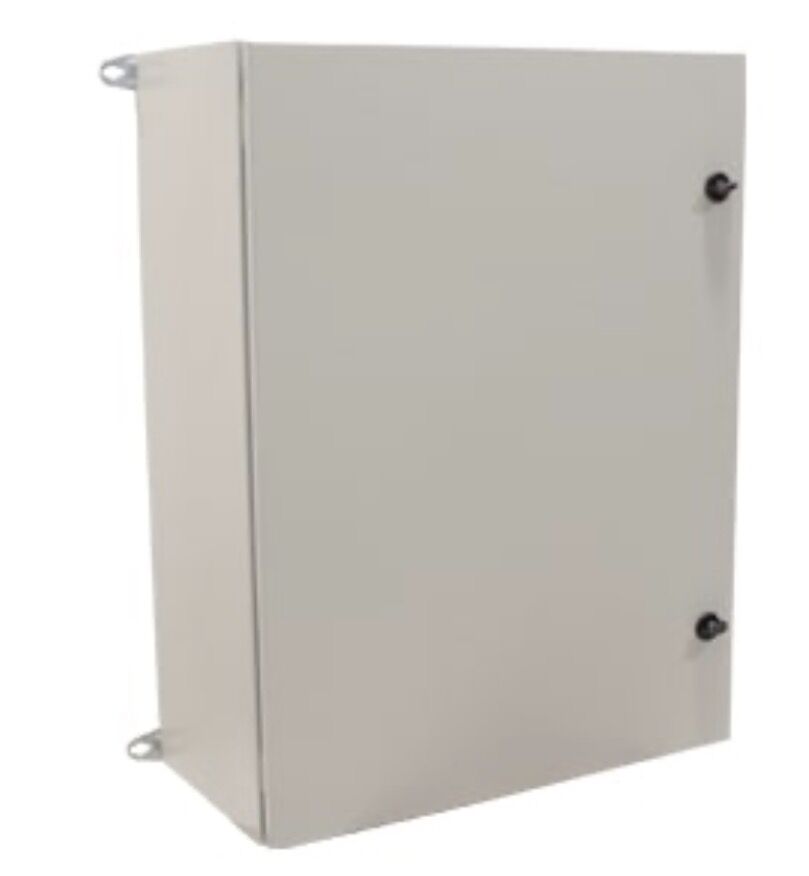

Önden Görünüm — Kapalı Kapak ile
Kasa: 600 × 800 mm, kenar profillerle 638 × 800 mm
İç Görünüm — Taban Sacı + Açık Kapak (3D)
İç taban sacı: 542,5 × 752,5 mm geniş yerleşim
Datasheet Mühendislik Onayı: İlk Üretim: 15.11.2016 · Son Revize: 24.02.2022 (Rev. A) · Ölçek: 1:10 · Toleranslar: DIN 7168 (>120-315 mm: ±0,5 mm, >315-1000 mm: ±0,8 mm) · Drawing Number: ÇP 608030 E · Format: A3 mühendislik çizimi · İç hacim: 0,1591 m³ (CAD hesaplaması).
Ana Teknik Spesifikasyonlar — Datasheet Kesin Değerler
Dış Boyut
60×80×30
cm En × Boy
× Derinlik
İç Hacim
0,159 m³
~159 dm³
geniş alan
Malzeme
DKP Sac
Soğuk haddelenmiş
çelik
Net Ağırlık
23,6 kg
Sağlam metal
yapı
DKP Sac — Endüstriyel Pano Standart Malzemesi
★ DKP (Decapé Sac / Soğuk Haddelenmiş Çelik) — Endüstriyel Pano İçin Tercih Edilen Malzeme
Soğuk Haddelenmiş
Cold-Rolled SteelSıcak haddelenmiş sacın oda sıcaklığında yeniden haddelenmesiyle üretilir — daha düzgün yüzey, kontrollü kalınlık (genelde 1.2-2 mm)
Asit ile Dekape
Decapé YüzeyYüzeydeki oksit tabakası asit banyosunda temizlenir — parlak, pürüzsüz, boyaya mükemmel tutunan yüzey
Yüksek Mekanik Dayanım
Endüstriyel SertifikaDarbe, basınç, eğme dayanımı yüksek — yüksek güçlü ekipman ve büyük tesisat için ideal mekanik koruma
D Serisi (ABS) vs E Serisi (DKP Sac) — Çetinkaya Pano Karşılaştırması
Çetinkaya Pano Ürün Gamında İki Ana Seri — Hangisi Sizin için?
| ÖZELLİK | D Serisi (ÇP 5003/5004 D — ABS) | E Serisi (ÇP 608030 E — Bu Ürün) |
| Kasa Malzemesi | ABS plastik (Akrilonitril Butadien Stiren) | ★ DKP soğuk haddelenmiş çelik sac |
| Kapak Malzemesi | ABS opak (saydam değil) | DKP sac (boyalı, opak) |
| Boya | (boyasız — kütle renkli ABS) | ★ Elektrostatik toz boya |
| Standart Renk | RAL 7030 (Taş Grisi) | RAL 7035 (Açık Gri) |
| Boyut Aralığı | 15×20 — 50×70 cm (küçük-orta) | 40×50×20 — 100×120×40+ cm (büyük) |
| İç Hacim Bu Boyutta | ~48 dm³ (ÇP 5004 D) | ~159 dm³ (3,3 katı) |
| Ağırlık | 0,5-4 kg (hafif) | 23,6 kg (sağlam) |
| Halogen Free | Var (önemli) | Metal — yanmaz (özellik yok değil, gereksiz) |
| Korozyon Dayanımı | Mükemmel (plastik paslanmaz) | İyi (toz boya ile korunur) |
| Elektriksel İzolasyon | Mükemmel (doğal izolatör) | Yok (metal — topraklama zorunlu) |
| Termal İletkenlik | Düşük (plastik) | Yüksek (metal ısıyı dağıtır) |
| Mekanik Dayanım | İyi (IK08) | Çok yüksek (IK10 seviyesi) |
| Tipik Kullanım | İç mekan, küçük güç (<15 kW), konutsal | Endüstriyel, büyük güç (50-150+ kW), fabrika |
| Fiyat (Aynı Boy Karşılığı) | Ekonomik (ABS daha ucuz) | Daha pahalı (metal + boya) |
~159 dm³ İç Hacim — Büyük Boyut Avantajı
0,1591 m³ İç Hacim — D Serisi ÇP 5004 D'nin 3,3 Katı Kapasite
ÇP 608030 E'nin iç hacmi 0,1591 m³ (yaklaşık 159 dm³) — D Serisi büyük model ÇP 5004 D'nin (~48 dm³) yaklaşık 3,3 katı. Bu büyütülmüş boy, çok daha kapsamlı endüstriyel sistemler: 50-150 kW VFD'ler, çoklu büyük soft starter, ana dağıtım panoları (40-80 modüllük), otomatik kompansaston sistemleri (kapasitor banka grupları), fabrika kontrol odası ana panoları, multi-PLC sistem dolu+kompleks kullanım için kullanılabilir hale gelir. İç taban sacı: 542,5 × 752,5 mm = 408.131 mm² ≈ 0,41 m² cihaz yerleşim alanı.
Elektrostatik Toz Boya RAL 7035 — Endüstriyel Premium Kaplama
★ Modern Endüstriyel Toz Boya Sistemi — Yaş Boyadan Üstün
Elektrostatik Toz Boya Avantajları
- Yüksek voltajla parçaya yapışır (yaş boya damlamaz)
- Fırınlama ile sertleşir (200°C civarı)
- Çevre dostu — uçucu organik bileşen (VOC) yok
- Yaş boyadan 3-5 kat daha dayanıklı yüzey
- UV dayanıklı, yıllarca solmaz
- Çizilmeye dirençli, kimyasallara dayanıklı
- Tek kat yeterli — kalın koruyucu film
- Endüstriyel pano standardı
RAL 7035 Light Grey
RAL 7035 Açık Gri (Light Grey)
Modern endüstriyel standart — D Serisinin RAL 7030 (Taş Grisi) tonundan daha açık. Schneider Electric, Rittal, ABB gibi global pano üreticilerinin de tercih ettiği standart endüstriyel renk.
Bu Panoya Sığacak Büyük Güçlü Endüstriyel Ekipmanlar
159 dm³ İç Hacim + 542,5 × 752,5 mm Taban Sacı ile Hangi Ekipmanlar Sığar?
50-150 kW
Büyük Güçlü VFD
Schneider ATV630 Frame B-C (90-160 kW) · ABB ACS580 90-110 kW · Siemens SINAMICS G120 75-110 kW · INVT GD350A 75-90 kW
90-220 kW
Yüksek Güç Soft Starter
Schneider ATS480 Frame C-D (90-160 kW) · Siemens 3RW55 (kontaktör tipi 110-160 kW) · ABB PSE soft starter
40-80 modül
Ana Dağıtım Panosu
Ana şalter (250-400A MCCB) + 40-80 modüllük dağıtım MCB + RCD koruma grupları + sayaç/kontaktör/zaman röleleri
Otomatik
Kompansaston Panosu
Kapasitor bankaları (5-12 kademeli, 200-500 kVAr) + reaktif güç kontrol rölesi + kapasitor kontaktörleri
Multi-PLC
Endüstriyel Kontrol Odası
Multi-PLC sistem (S7-1500, Modicon M580) + I/O genişlemeleri + Multi-HMI (12-22") + Gateway + Ethernet switch + UPS
Üretim Hattı
Hat Ana Pano
Üretim hattı ana güç dağıtım + motor kontrol grupları (5-10 kontaktör + termik) + servo sürücü grupları + güvenlik röleleri
23,6 kg Ağırlık — Tek Kişi Manuel Taşıma Sınırının Üstü, İki Kişi veya Mekanik Yardım Gerekli
ÇP 608030 E'nin net ağırlığı 23,6 kg'dır — DKP çelik sac yapısının doğal sonucu. Bu ağırlık, OSGB (iş güvenliği) standartlarına göre tek kişi manuel taşıma sınırının üzerindedir. Taşıma ve kurulum gereksinimleri: (1) İki kişi tarafından elle taşınabilir (kısa mesafe). (2) Sabit sahada bırakılan ürün için tekerlekli platform (transpalet) tercih edilebilir. (3) Yüksek konuma duvar montajı için 2 kişi + sabit iskele veya forklift gerekli. (4) Duvar montajı için duvarın 50+ kg dayanımı olmalı (cihaz + iç cihazlar + güvenlik faktörü) — sıva üstü dübel YETERLİ DEĞİL, betonarme duvar veya çelik destekli yapı gerekli, M10 çelik çubuk dübel + uygun matkap önerilir.
Premium Özellikler — Endüstriyel E Serisi Kalitesi
DKP Sac
Soğuk HaddelenmişEndüstriyel pano standart malzemesi — yüksek mekanik dayanım
Toz Boya
RAL 7035Elektrostatik toz boya — modern endüstriyel premium kaplama
Büyük Hacim
~159 dm³D Serisi ÇP 5004 D'nin 3,3 katı — kompleks sistemler için
IP65 Koruma
Toz/SuTam toz geçirmezlik + su jeti dayanımı — endüstriyel ortam
Termal İletkenlik
YüksekMetal yapı ısıyı dağıtır — büyük güçlü cihazlar için ideal
Yerli Üretim
İstanbulÇetinkaya Pano — 1-3 gün tedarik, yerel destek, özel siparişler
Tipik Uygulama Alanları — Büyük Güçlü Endüstriyel Segment
Fabrika Ana Dağıtım PanosuÜretim hattı ana güç merkezi — 250-400A ana şalter + 40+ modül + reaktif güç kompansaston
Büyük VFD Sürücü Panosu50-150 kW VFD muhafaza — termal kontrol kritik, metal cidar ısı dağıtımı
Soft Starter Kabini90-220 kW soft starter — Schneider ATS480 Frame C-D için ideal boy
Otomatik Kompansaston5-12 kademeli kapasitor banka panosu — reaktif güç düzeltme tesisat
İnşaat Saha PanosuŞantiye ana enerji panosu — 380V dağıtım + topraklama + RCD koruma
Su Arıtma KontrolŞehir/sanayi su arıtma kontrol odası — multi-pompa + SCADA + monitör
Datasheet Mühendislik Detayları (Çetinkaya Pano Resmi CAD Çizimi): İlk Üretim: 15.11.2016. Son Revize: 24.02.2022 (Rev. A — İLK ÜRETİM kayıt). Ölçek: 1:10. Format: A3 mühendislik çizimi. Drawing Number: ÇP 608030 E. Tanım (Description): "E SERİSİ DUVAR TİPİ PANO ÇP 608030 E 60X80X30". Malzeme: DKP. İç hacim (CAD hesaplama): 0,1591 m³. Toleranslar (DIN 7168): >0-6 mm: ±0,1 / >6-30 mm: ±0,2 / >30-120 mm: ±0,3 / >120-315 mm: ±0,5 / >315-1000 mm: ±0,8 / >1000-2000 mm: ±1,2. İç taban sacı: 542,5 × 752,5 mm. Datasheet üzerinde tüm görünüm açıları: Önden + İç (taban sacı görünür) + Yandan (300 mm derinlik) + 3D kapalı kapak + 3D açık kapak.
ÇP 608030 E (E Serisi) vs ÇP 5004 D (D Serisi) — Hangi Boyu/Seriyi Almalısınız? (1) ÇP 5004 D (D Serisi ABS, 40×50×24 cm — ~48 dm³) tercih: Orta güçlü uygulamalar (15-30 kW VFD, 30-90 kW soft starter), iç mekan kontrolü, halogen free zorunlu mahaller (hastane, tünel, metro), korozif ortam, hafif (3,9 kg) avantajı, daha ekonomik fiyat, küçük PLC + HMI sistemleri. (2) ÇP 608030 E (E Serisi DKP Sac, 60×80×30 cm — ~159 dm³ — bu ürün) tercih: Büyük güçlü endüstriyel uygulamalar (50-150 kW VFD, 90-220 kW soft starter), ana dağıtım panoları (40-80 modül), kompansaston sistemleri, fabrika kontrol odası ana panoları, yüksek mekanik dayanım gereken yerler (fabrika, saha, ağır endüstri), sıcaklık yönetimi kritik (metal dağıtım), uzun süreli endüstriyel ömür. Karar kuralı: Toplam pano içi ekipman gücü ≤30 kW + iç mekan + ekonomik öncelik → ÇP 5004 D (D Serisi). Toplam pano içi ekipman gücü 50-150 kW + endüstriyel ortam + premium kalite → ÇP 608030 E (E Serisi). Toplam fiyat: E Serisi metal yapısı + boya işlemi nedeniyle aynı boyut D Serisinden yaklaşık 2-3 kat daha pahalı, ancak büyük güçlü tesisatlar için zorunlu kalite seviyesi.
Önemli Kullanım Notları — DKP Sac E Serisi Pano Bilinmesi Gerekenler: (1) ★ Topraklama ZORUNLU: Metal sac pano olduğu için kasa elektriksel olarak topraklanmalıdır (D Serisi ABS aksine, metal pano dokunmatik elektrik tehlikesi yaratabilir). TS HD 60364 ve EN 60204-1 gereği topraklama hattı pano dışında M10 topraklama klemensi üzerinden bağlanır. (2) 23,6 kg ağırlık taşıma: İki kişi veya mekanik yardım (transpalet, forklift) gerekli — tek kişi manuel taşıma OSGB sınırının üstünde. (3) Duvar montajı dayanım: Duvarın 50+ kg dayanımı gerekli — sıva üstü dübel YETERLİ DEĞİL, betonarme duvar + M10 çelik çubuk dübel + uygun matkap kullanılmalı. (4) Korozyon yönetimi: Metal pano dış mekanda paslanabilir (uzun yıl), toz boya RAL 7035 koruyucu film ama çizilirse korozyon başlayabilir — periyodik kontrol önerilir. Açık alanda kullanılacaksa üst yağmurluk önerilir. (5) Kabin içi sıcaklık: Metal cidar ısıyı dağıtır (ABS plastikten avantaj) ama yüksek güçlü VFD (50-150 kW) içine konursa pano iç sıcaklık yine yükselebilir — pano fanı + filtreli hava girişi önerilir. (6) Kapı sızdırmazlığı: IP65 sızdırmazlığı kapı kapalı tutulması ile sağlanır — kapı açık bırakılmamalı (toz/su girişi olur), conta yıpranırsa değiştirilmeli. (7) Modifikasyon zorluğu: Saha modifikasyonu (kablo girişi delikleri) için ABS panodan daha zor — özel matkap (HSS metal) + adım matkap gerekli. (8) Saha kaynak: Pano içinde yardımcı destek/braket kaynaklı eklemek gerekirse — boya bozulur, kaynak sonrası boya tamiri yapılmalı.
✔ Çetinkaya Pano ÇP 608030 E — E Serisi Duvar Tipi DKP Sac Endüstriyel Pano | ✔ ★ Sitedeki ilk Çetinkaya E Serisi metal sac pano — Yeni Kategori Açılışı | ✔ Dış Boyutlar: En 60 cm × Boy 80 cm × Derinlik 30 cm (600 × 800 × 300 mm) | ✔ Toplam dış (kenar profillerle): 638 × 800 × 300 mm | ✔ İç taban sacı: 542,5 × 752,5 mm = 408.131 mm² (~0,41 m²) geniş yerleşim alanı | ✔ ★ İç Hacim: 0,1591 m³ (~159 dm³) — D Serisi ÇP 5004 D'nin 3,3 katı | ✔ ★ Net Ağırlık: 23,6 kg — sağlam DKP çelik sac yapı | ✔ ★ Malzeme: DKP (Decapé / Soğuk Haddelenmiş Çelik Sac) — endüstriyel pano standart malzemesi | ✔ Tip: Duvar tipi (Wall-Mount) tek kapaklı endüstriyel muhafaza | ✔ Kapı: Tam açılabilir, sol menteşeler, çoklu vidalama noktaları (üst + yan + alt) | ✔ Koruma Sınıfı: IP 65 — toz geçirmez (IP6X) + düşük basınçlı su jeti koruması (IPX5) | ✔ ★ Boya: Elektrostatik Toz Boya RAL 7035 Açık Gri (Light Grey) — modern endüstriyel premium kaplama | ✔ ★ Çevre dostu boya: Uçucu organik bileşen (VOC) yok, fırınlama ile sertleşir, çizilmeye dirençli | ✔ Toleranslar: DIN 7168 mühendislik genel toleransları | ✔ Mühendislik Datasheet: Çizen Nevzat ÖZTÜRK, Kontrol & Onay Fuat ATASOY, ilk üretim 15.11.2016, son revize 24.02.2022, Ölçek 1:10, A3 format | ✔ Üretici: Çetinkaya Pano — İstanbul Kıraç (Selahattin Eyyubi Mah. Piri Reis Cad. No:6) | ✔ Türk yerli üretim — hızlı tedarik (1-3 gün Türkiye içi), yerel teknik destek, özel sipariş imkanı | ✔ Tipik Kullanım: 50-150 kW VFD, 90-220 kW soft starter, ana dağıtım panoları (40-80 modül), otomatik kompansaston sistemleri, fabrika kontrol odası, üretim hattı ana panoları, multi-PLC sistemleri | ✔ Topraklama: TS HD 60364 ve EN 60204-1 gereği zorunlu (metal pano)
Teknik Özellikler — Datasheet (CAD Çizim) Tam Doğruluk
| Genel Bilgiler | |
| Model Kodu | ÇP 608030 E |
| Ürün Tipi | E Serisi Duvar Tipi Pano (DKP Sac) |
| Üretici | Çetinkaya Pano |
| Drawing Number (Çizim No) | ÇP 608030 E |
| Tanım (Description) | E SERİSİ DUVAR TİPİ PANO ÇP 608030 E 60X80X30 |
| Boyutlar (CAD Datasheet) | |
| Dış Boyut — En (Width) Kasa | 60 cm (600 mm) |
| Dış Boyut — En Toplam (Profillerle) | 638 mm |
| Dış Boyut — Boy (Height) | 80 cm (800 mm) |
| Dış Boyut — Derinlik (Depth) | 30 cm (300 mm) |
| İç Taban Sacı — Genişlik | 542,5 mm |
| İç Taban Sacı — Yükseklik | 752,5 mm |
| İç Taban Sacı — Toplam Alan | ~408.131 mm² (~0,41 m²) |
| İç Hacim (CAD Hesaplama) | 0,1591 m³ (~159 dm³) |
| Net Ağırlık | 23,6 kg |
| Malzeme ve Yapı | |
| Kasa Malzemesi | DKP (Decapé / Soğuk Haddelenmiş Çelik Sac) |
| Kapak Malzemesi | DKP sac (boyalı, opak) |
| Kapak Tipi | Tek kapaklı, tam açılabilir |
| Menteşe Konumu | Sol taraf (sol açılır kapak) |
| Vidalama Noktaları | Üst + Yan + Alt çoklu noktada |
| Conta | EPDM/Poliüretan kapı contası |
| Koruma ve Sertifika | |
| IP Koruma Sınıfı | IP 65 (Toz geçirmez + düşük basınçlı su jeti) |
| Yüzey İşlem ve Renk | |
| Boya Tipi | Elektrostatik Toz Boya |
| Renk Kodu | RAL 7035 (Light Grey / Açık Gri) |
| Boya Özellikleri | UV dayanıklı, çizilmeye dirençli, kimyasallara dayanıklı, çevre dostu (VOC yok) |
| Mühendislik Datasheet Bilgileri | |
| İlk Üretim | 15.11.2016 (Rev. A — ilk üretim kayıt) |
| Son Revize | 24.02.2022 |
| Ölçek (Scale) | 1:10 |
| CAD Paftası | A3 format mühendislik çizimi |
| DIN 7168 Tolerans Skalası (Genel) | |
| Ölçü >0-6 mm | ±0,1 mm |
| Ölçü >6-30 mm | ±0,2 mm |
| Ölçü >30-120 mm | ±0,3 mm |
| Ölçü >120-315 mm | ±0,5 mm |
| Ölçü >315-1000 mm | ±0,8 mm |
| Ölçü >1000-2000 mm | ±1,2 mm |
Sık Sorulan Sorular
Çetinkaya D Serisi (ABS) ile E Serisi (DKP Sac) arasında nasıl seçim yapmalıyım?
İki seri farklı segmentlere yönelik tasarlanmıştır. D Serisi (ÇP 5003 D, ÇP 5004 D — ABS plastik) tercih edilen durumlar: Konut, küçük işyeri, hafif endüstri, korozif ortam (deniz kıyısı, kimyasal), halogen free zorunlu mahaller (hastane, tünel, metro), iç mekan ağırlıklı, ekonomik bütçe, hafif (3,9-4 kg) avantajı (tek kişi taşıma), küçük PLC + HMI sistemleri (<15 kW VFD, <30 kW soft starter). ABS plastik avantajları: doğal elektriksel izolasyon (topraklama gerekmez), korozyona dirençli, hafif, ekonomik. E Serisi (ÇP 608030 E — DKP sac — bu ürün) tercih edilen durumlar: Endüstriyel ortam (fabrika, üretim tesisi), büyük güçlü ekipman (50-150 kW VFD, 90-220 kW soft starter, ana dağıtım panoları 40+ modül), kompansaston sistemleri, fabrika kontrol odası ana panoları, mekanik dayanım kritik (vandalizm riski, ağır kullanım), sıcaklık yönetimi gerekli (metal cidar ısı dağıtır), uzun süreli endüstriyel ömür. Toplam fiyat: E Serisi (metal + toz boya + büyük boyut) D Serisinden tipik 2-3 kat daha pahalı, ancak büyük güçlü endüstriyel uygulamalar için zorunlu kalite seviyesi. Karar matrisi: Pano içi toplam güç ≤30 kW + iç mekan → D Serisi. Pano içi toplam güç 50+ kW + endüstriyel ortam → E Serisi.
DKP nedir? Galvaniz sacdan farkı nedir?
DKP = Decapé / Soğuk Haddelenmiş Çelik Sac — endüstriyel pano üretiminin standart malzemesidir. Üretim süreci: Sıcak haddelenmiş sac, oda sıcaklığında haddeleme operasyonuyla istenen kalınlığa indirilir → asit banyosunda yüzey oksitleri temizlenir (decapé/dekape işlemi) → parlak, pürüzsüz, boyaya mükemmel tutunan yüzey elde edilir. Tipik kalınlık: 1,2-2 mm (E Serisi panolarda). Yüzey: Parlak, pürüzsüz, oksit tabakasız. Galvaniz sac ile farkı: Galvaniz sac = çinko kaplı çelik (sıcak veya elektrolitik galvaniz). Yüzeyi çinko (gümüş gri renk) ile kaplanmış, korozyona daha dirençlidir AMA boyaya tutunması daha zordur (özel boya gerekir). DKP = sadece çelik (kaplaması yok), korozyona açık ama BOYA ile koruması mükemmel. Pano dünyasında: Çetinkaya D Serisi'nin iç taban sacı = galvaniz sac (boyasız, kaplama korozyon koruması). Çetinkaya E Serisi'nin kasası = DKP sac + elektrostatik toz boya (boya korozyon koruması + premium görünüm). Avantajları: Elektrostatik toz boya altında daha düzgün/parlak yüzey, modern endüstriyel renk RAL 7035, çizilmeye dirençli, UV dayanıklı, 10+ yıl ömür. Önemli not: DKP sac boyasız bırakılırsa hızla paslanır — bu nedenle ÇP 608030 E gibi DKP panolar daima boyalı olarak gelir.
Elektrostatik toz boya yaş boyadan üstün mü? Neden tercih edilir?
Evet, modern endüstriyel uygulamalarda elektrostatik toz boya yaş boyadan kesinlikle üstündür. Uygulama farkı: Yaş boya: Sıvı haldeki boya sprey ile parçaya uygulanır, kurutma için doğal hava bekleme veya düşük sıcaklıkta fırınlama. Elektrostatik toz boya: Boya pigmentleri ve reçinesi kuru toz halinde, yüksek voltajla (60-100 kV) elektrik yüklenir. Parça topraklanmıştır → elektrostatik çekim kuru tozu parçaya yapıştırır. Sonra parça 180-220°C fırınlanır → toz erir, kaynaşır, sertleşir → mükemmel kaplama. Avantajları: (1) Daha kalın koruyucu film: Tek katta 50-100 mikron (yaş boyadan 2-3 kat fazla). (2) UV dayanıklı: Yıllarca solmaz, kararmazlık. (3) Çizilmeye dirençli: Yüksek mekanik dayanım (3-5H sertlik). (4) Kimyasal dayanım: Asit, baz, çözücü dirençli. (5) Çevre dostu: Uçucu organik bileşen (VOC) yok — yaş boyada solvent içerir. (6) Verimli: Aşırı toz toplanır, yeniden kullanılır (çevre tasarrufu). (7) Tek kat yeterli: Yaş boyada genelde primer + 2 kat boya, toz boyada tek kat. (8) Pürüzsüz görünüm: Damla, akış izi olmaz. Sonuç: Schneider Electric, Rittal, ABB gibi global pano üreticilerinin standart kaplama yöntemi — endüstriyel kalite şartı.
RAL 7035 ile RAL 7030 farkı nedir? Çetinkaya neden iki farklı renk kullanır?
İki RAL kodu farklı gri tonlarını ifade eder ve farklı pano serilerinde kullanılır. RAL 7030 (D Serisi ABS panolarda): "Stone Grey" (Taş Grisi) — biraz daha koyu, doğal grimsi gri ton. RAL 7035 (E Serisi DKP sac panolarda — bu ürün): "Light Grey" (Açık Gri) — beyaza yakın, modern açık ton. Görsel karşılaştırma: RAL 7035, RAL 7030'dan yaklaşık %15-20 daha açık. Neden farklı? (1) D Serisi ABS: Plastik kütle renkli — pigment ABS hammaddesine karıştırılır, dış üretim plastik standart ton RAL 7030 yaygın kullanılan. (2) E Serisi DKP: Toz boya ile kaplama — Schneider Electric, ABB, Rittal gibi global pano üreticilerinin endüstriyel standardı RAL 7035 olmuştur, modern endüstriyel ton. Pratik fark: Aynı kontrol odasında D Serisi (RAL 7030) + E Serisi (RAL 7035) panoları yan yana yerleştirilirse hafif ton farkı görülür — uniform görünüm istenirse aynı seri tercih edilmeli. Çevre uyumu: Her iki ton da klasik endüstriyel renk paleti — beyaz duvar, gri zemin, çelik mavi tavan ile mükemmel uyumlu. Özel sipariş: Çetinkaya'dan özel renk talep etmek mümkün (siyah RAL 9005, beyaz RAL 9010, paslanmaz görünümlü gri RAL 9006 vb.) — ancak ekstra maliyet + üretim süresi.
İç hacim 0,1591 m³ (~159 dm³) ne kadar büyük? Hangi ekipmanlar sığar?
0,1591 m³ iç hacim, endüstriyel pano dünyasında büyük-orta segment olarak değerlendirilir — birçok kapsamlı uygulamayı barındırır. Pratik karşılaştırma: (1) Standart bagajdan büyük: Tipik bir araba bagajı yaklaşık 400-500 dm³ — bu pano onun 1/3'ü. (2) Buzdolabı 50 litreye yakın: Mini bar buzdolabı (50 litre = 50 dm³) — bu pano onun 3 katı. (3) D Serisi ÇP 5004 D'nin 3,3 katı: ABS büyük model 48 dm³ → E Serisi 159 dm³. Sığacak büyük ekipman örnekleri (tek başına): (1) Schneider ATV630 90 kW VFD: Yaklaşık 240×460×280 mm (~31 dm³) — pano içinde rahat yerleşir + havalandırma alanı kalır. (2) Schneider ATS480 Frame C (90 kW soft starter): Yaklaşık 200×400×250 mm (~20 dm³). (3) ABB ACS580 75 kW: Yaklaşık 260×595×275 mm (~43 dm³). Çoklu ekipman kombinasyonu: Pano içinde 1 büyük VFD + 1 PLC + 1 HMI + 5-10 kontaktör/röle + 30 modüllük DIN ray devre kesici + 1 UPS rahatlıkla yerleştirilebilir. Pano içi yerleşim taban sacı (542,5 × 752,5 mm = 0,41 m²) üzerinde: Üst alan VFD, orta alan PLC + HMI, alt alan DIN ray devre kesici + klemensler. Daha büyük güçler için: 150+ kW VFD, çok-multi-motor sistemler için ÇP 100120 E gibi 100×120×40 cm gibi daha büyük E Serisi gerekebilir.
Metal pano içinde sıcaklık problem olur mu? Termal yönetim nasıl yapılır?
Metal pano (DKP sac) ABS panodan termal yönetim açısından genelde daha avantajlıdır — metal cidar ısıyı dağıtır. Ancak yüksek güçlü ekipmanlar (50-150 kW VFD, soft starter) içeride çalışınca yine de iç sıcaklık yükselir. Tipik 100 kW VFD'nin ısı kaybı: %2-3 (1-3 kW ısı). Bu, pano içine yayılarak iç sıcaklığı 10-15°C artırabilir. Termal yönetim önerileri: (1) Pano fanı: 24V veya 230V eksenel fan (örn. 120 mm, 150-300 m³/saat hava akışı) üst yan tarafa monte edin. Alt yan tarafa hava giriş açıklığı (filtreli kafes) ekleyin → doğal hava akışı yukarı (sıcak hava). (2) Termostat kontrolü: Fan, iç sıcaklık 35°C'yi aşınca otomatik açılan termostatla (örn. KTS 1141) bağlanmalı — gereksiz çalışma engellenir. (3) Hava filtreleri: Endüstriyel ortamda toz girişini önlemek için PA66 plastik filtre + EU3 toz filtresi → IP65 sızdırmazlığını korur. (4) Yan tarafta havalandırma jaluzi: Çetinkaya'dan opsiyonel havalandırma jaluzi (panel kapağında, IP54) eklenebilir. (5) Klima ünitesi: Çok yüksek güçlü tesisat (200+ kW kümülatif iç güç) için pano klimaları (Rittal, Schneider — 300-1000 W soğutma) düşünülebilir. (6) Cihaz aralık: VFD'leri pano duvarına yapıştırmayın, üst-alt-yan 100+ mm boşluk bırakın. (7) İç hava sirkülasyonu: Pano içi mini fan (60 mm) sıcak havanın ekipman üzerinde birikmesini önler. Metal panonun ABS'den avantajı: Metal cidar termal iletim katsayısı yüksek — pano dış yüzeyinden doğal radyasyon ile pasif soğutma sağlar (ABS izolatör, ısıyı içeride hapseder).
Metal pano topraklaması nasıl yapılır? D Serisi ABS'de gerekmiyor muydu?
Doğru — metal pano topraklaması kesinlikle zorunludur (D Serisi ABS aksine). Neden: ABS plastik doğal elektrik izolatörüdür → kasaya dokunmak güvenlidir, içerideki canlı kabloyla temas olmasa bile dış kasa enerjili olmaz. Metal pano ise elektriksel iletken → içeride bir kablo izolasyon arızası olur veya canlı kablo metal kasaya değerse, pano kasası enerjili hale gelir → dokunan kişi elektrik çarpılması yaşar. Topraklama bu durumu önler: kasa toprağa bağlandığı için, herhangi bir kaçak akım toprağa akar, RCD/devre kesici tetiklenir ve elektrik kesilir. Topraklama yöntemi (TS HD 60364 ve EN 60204-1 gereği): (1) Pano dışında M10 topraklama klemensi: Çetinkaya panoları topraklama vidası (M10 cıvata + somun + tırnaklı pul) ile gelir — yan veya alt kısımda yer alır. (2) Topraklama hattı: Sarı-yeşil renkli kablo (16 mm² minimum, tesisat akımına bağlı 25-50 mm² olabilir) → klemensten panonun ana topraklama barasına bağlanır. (3) İç ekipman topraklaması: Pano içindeki tüm metal kasalı cihazlar (VFD, soft starter, kontaktör) ayrıca panonun iç topraklama barasına bağlanır → her cihaz çift topraklı olur. (4) Kapı topraklaması: Açılır kapağın bile metal pano gövdesine esnek bakır şerit ile elektriksel olarak bağlanması gerekir → kapak ayrı topraklanmalı, gövde topraklanmalı. (5) Topraklama direnci ölçümü: Kurulum sonrası mutlaka toprak direnci ölçülmeli (max 10 ohm tercihen <4 ohm). İhmal sonuçları: Elektrik çarpılma kazası → personel ölümü riski. Sigorta kapsam dışı kalır. Mevzuat ihlali. Yangın riski.
Daha büyük veya farklı E Serisi modelleri var mı? Özel sipariş mümkün mü?
Evet, Çetinkaya E Serisi geniş bir boy yelpazesine sahiptir. Çetinkaya E Serisi tipik standart boyutları: (1) Orta segment: ÇP 405020 E (40×50×20 cm), ÇP 506020 E (50×60×20 cm), ÇP 607020 E (60×70×20 cm). (2) Büyük segment: ÇP 608030 E (60×80×30 cm — bu ürün), ÇP 8010030 E (80×100×30 cm), ÇP 100100040 E (100×100×40 cm). (3) Çok büyük / sehpa tipi: ÇP 80120040 E, ÇP 1001500400 (80-100 cm en, 120-200 cm boy) — yere oturan kabinler, fabrika ana pano segment. (4) Çift kapaklı modeller: Daha geniş boyutlarda (80+ cm en) çift kapaklı versiyonları mevcut. (5) Şeffaf kapaklı versiyonları: "P" prefiks — örn. ÇP 608030 P (polikarbonat şeffaf kapak). Özel sipariş seçenekleri: (1) Özel renk: Standart RAL 7035 yerine RAL 9005 (siyah), RAL 9010 (beyaz), RAL 9006 (paslanmaz görünümlü), korporatif renk vb. (2) Özel delik düzeni: Belirli yerlerde kablo giriş delikleri (PG/M serisi), ön panel cihaz delikler. (3) Özel boyut: Standart dışı boyut (örn. 65×85×25 cm), proje gereği. (4) İç montaj plakası özelleştirmesi: Standart sac yerine paslanmaz çelik, ekstra kalınlık. (5) Aksesuar dahil paket: Pano + iç ısıtıcı + termostat + fan + klima + filtre paket. Tedarik süresi: Standart stok ürünler 1-3 iş günü, özel siparişler 2-4 hafta. Ariproses olarak Çetinkaya tüm seri ve özel sipariş danışmanlığı sunarız.
Ürün orijinal Çetinkaya mi? Tedarik süresi ve garanti?
Evet, %100 orijinal Çetinkaya Pano ürünüdür. Ariproses olarak yalnızca Çetinkaya Pano üreticisinden direkt veya yetkili distribütör kanallarından temin edilen orijinal ürünler satılmaktadır. Çetinkaya Pano hakkında: Türkiye'de İstanbul Kıraç'da yerli üretim yapan, modern tesislerinde ABS plastik enjeksiyon (D Serisi) ve DKP sac şekillendirme + elektrostatik toz boya (E Serisi) prosesleri ile profesyonel elektrik panoları üreten Türk üreticisidir. Avrupa standartlarında kalite ile yerli üretim fiyatı sunar. Tedarik süresi: (1) Standart E Serisi stok ürünleri (ÇP 608030 E dahil): Türkiye içi 1-3 iş günü kargo. (2) Toplu sipariş (20+ adet): 3-5 iş günü hazırlık + kargo. (3) Özel renk: 1-2 hafta üretim + kargo (toz boya hattı kurulum). (4) Özel boyut/delik düzeni: 2-4 hafta. (5) Çok büyük sehpa tipi modeller: 1-2 hafta tedarik. Garanti: Çetinkaya Pano standart üretici garantisi (üretim hatalarına karşı). Ariproses hizmetleri: Pano boyutlandırma (cihaz listenize göre uygun seri ve boy önerisi), Çetinkaya tüm D + E Serisi tedarik, özel siparişler için Çetinkaya ile direkt iletişim, pano + büyük güçlü otomasyon ekipmanı (Schneider, Siemens, ABB) komple paket önerisi, OEM ve toplu sipariş için özel fiyat. Komple paket örnekleri: (1) ÇP 608030 E + Schneider ATV630 90 kW VFD + ana MCCB + Modicon PLC + HMI + 24V güç kaynağı + EMC filtre — komple büyük güç sürücü paneli. (2) ÇP 608030 E + Schneider ATS480 Frame C 110 kW + bypass kontaktör + ana şalter — komple soft starter paneli. Detaylı bilgi için +90 532 224 04 33 veya info@ariproses.com.
İlgili Çetinkaya Pano Modelleri
ÇP 608030 E
Bu Ürün ✓ (E Serisi DKP Sac)
ÇP 608030 E — DKP Sac 60×80×30
DKP sac · 159 dm³ · 23,6 kg · RAL 7035 toz boya · IP65 · Endüstriyel segment
Seçildi ✓ÇP 5004 D
D Serisi ABS — Ekonomik Alternatif
ÇP 5004 D — ABS 40×50×24
ABS · 48 dm³ · 3,9 kg · RAL 7030 · Halogen Free · İç mekan, küçük güç
İnceleATV630C22N4
Pano İçi Uygun VFD
Schneider ATV630 220 kW
Büyük güçlü VFD — ATV630 küçük frame'leri (90-160 kW) bu panoya sığar
İncele50-150 kW VFD, 90-220 kW Soft Starter, Fabrika Ana Dağıtım Panosu veya Otomatik Kompansaston Sistemleri için E Serisi DKP Sac Endüstriyel Muhafaza
Stok, fiyat, pano + büyük güçlü otomasyon ekipmanı komple paket önerisi, termal yönetim danışmanlığı,
özel renk/delik düzeni üretim, OEM toplu sipariş indirimleri için hemen ulaşın.
Orijinal Çetinkaya Pano İstanbul Yerli Üretim 1-3 Gün Türkiye Kargo Termal Yönetim Danışmanlığı OEM & Toplu Sipariş İndirimi
