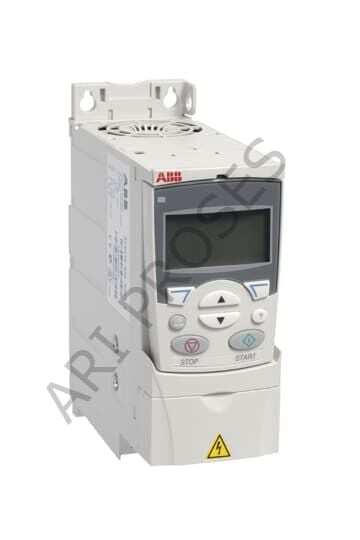

Abb ACS310 4 kW Ac Motor Sürücü Acs310-03e-09a7-4
ABB ACS310-03E-09A7-4 AC Motor Sürücü — 4 kW Gücünü Kontrol Edin, Pano Alanını Küçült, Enerji Verimliliğini Artırın
ACS310 Serisi · Frame R1 (En Kompakt) · 4 kW / 5 HP · 9,7 A · 3 Faz 380–480 V AC · IP20 · 1,8 kg · 70 mm Genişlik · 3AUA0000039632
Her watt'ın hesabı tutulduğu, her santimetrenin değerli olduğu endüstriyel ve ticari uygulamalarda küçük ama akıllı bir sürücüye ihtiyaç vardır. ABB ACS310-03E-09A7-4, tam da bu boşluğu doldurmak için var. ACS310 serisinin en küçük frame boyutu olan R1'de üretilen bu sürücü; 4 kW güç sınıfında pompa, fan ve genel motor kontrol uygulamalarına, büyük kardeşlerinin sunduğu zeka ile yaklaşır — ama bunun çok daha kompakt, çok daha hafif bir paketinde.
Tip Kodu Çözümleme — ACS310-03E-09A7-4
ACS310 Frame Serisi: R1 Neden Önemli?
ACS310 serisinde frame boyutu R0'dan R4'e uzanır; her frame daha büyük güç sınıfına karşılık gelir. ACS310-03E-09A7-4 en küçük olan R1 frame'dedir ve bu, somut boyutsal avantajlar anlamına gelir:
Frame R1
4 kW · 9,7 A
70 mm genişlik
239 × 70 × 161 mm
1,8 kg
Frame R2
5,5–7,5 kW
~100 mm genişlik
~291 × 100 × 190 mm
~2,8 kg
Frame R3
11–15 kW
~130 mm genişlik
~362 × 130 × 195 mm
~4,5 kg
Frame R4
18,5–22 kW
~195 mm genişlik
~423 × 195 × 195 mm
~6,8 kg
6 Akıllı Özellik — Büyük Sürücünün Zekası, Küçük Frame'in Kompaktlığı
Dahili PID Kontrolör
Harici kontrolör olmadan basınç, debi veya sıcaklık sensöründen gelen geri beslemeyle otomatik kontrol döngüsü. Ekstra donanım maliyeti yok.
Pompa Temizleme
İleri-geri çalışma sekansıyla pompa ve boru hattı tıkanmasını önler. Küçük sulama pompalarında kritik koruma fonksiyonu.
Enerji Optimizer
Kısmi yüklerde motor voltajını otomatik optimize eder. 4 kW sürücüde bile uzun vadeli işletme maliyetini belirgin biçimde düşürür.
Yük Analizörü
Motor boyutlandırmasını ve proses enerji verimliliğini yerleşik araçlarla analiz eder. Oversizing riskini elimine eder.
Dahili Modbus RTU
RS485 üzerinden PLC veya SCADA entegrasyonu. Harici fieldbus modülü ve ek maliyet gerekmez.
Akıllı Fan Kontrolü
Soğutma fanı yazılım kontrolüyle gereksiz gürültü ve güç kayıpları önlenir — küçük panolarda sessiz çalışma önemlidir.
I/O Yapısı — Doğrudan PLC Entegrasyonu
Girişler
- 5 × Dijital Giriş (12–24 V DC, PNP/NPN)
- DI1 — Start/Stop
- DI2 — İleri/Geri
- DI3 — Sabit Hız Seçimi
- DI4 — Programlanabilir
- DI5 — Rampa Çifti Seçimi
- 2 × Analog Giriş (0–10 V / 0–20 mA)
Çıkışlar
- 1 × Röle Çıkışı (SPDT, 2 A / 230 V AC)
- 1 × Transistör Çıkışı (PNP, 100 mA)
- 1 × Analog Çıkış (0–20 mA)
- Yardımcı Voltaj Çıkışı (10 V DC / 10 mA)
- Modbus RTU üzerinden uzak izleme
Önceden Programlanmış Uygulama Makroları
ABB Standart
Genel amaçlı motor kontrolü, varsayılan başlangıç
Pompa-Fan (PFC)
PID + debi/basınç yönetimi, hazır pompa kontrol
El-Otomatik
Manuel/otomatik mod geçişi, saha kontrol esnekliği
Moment Vektör
Yüksek başlangıç torku, sabit hız uygulamaları
Sıralı Kontrol
PLC uyumlu sıralı çalışma ve sinyalizasyon
HVAC
İklimlendirme ve havalandırma optimizasyonu
Kullanım Alanları
EMC Uyumluluğu — C3 Sınıfı
ACS310-03E-09A7-4, EN/IEC 61800-3 standardının C3 kategorisine uyumludur (2. ortam, kısıtsız dağıtım). Dahili EMC filtresi bağlı olarak gelir; çoğu standart endüstriyel ve ticari tesiste harici filtre eklenmeksizin kullanılabilir. Birinci ortam (konut alanı yakını) için harici EMC filtresi seçilebilir.
| Genel Bilgiler | |
| Model / Sipariş Kodu | ACS310-03E-09A7-4 |
| ABB Katalog Kodu | 3AUA0000039632 |
| Seri | ABB ACS310 — Genel Amaçlı AC Motor Sürücü |
| Frame Boyutu | R1 (ACS310 serisinin en küçük frame'i) |
| Muhafaza Sınıfı | IP20 (UL Open Type) |
| Ağırlık | 1,8 kg |
| Boyutlar (Y × G × D) | ~239 mm × 70 mm × 161 mm |
| Giriş Elektriği | |
| Giriş Faz Sayısı | 3 Faz |
| Nominal Giriş Gerilimi | 380 – 480 V AC (±10%) |
| Giriş Frekansı | 48 – 63 Hz |
| Maks. Giriş Akımı | 15 A |
| Çıkış Elektriği | |
| Nominal Güç | 4 kW (5 HP) |
| Nominal Çıkış Akımı | 9,7 A |
| Çıkış Frekansı Aralığı | 0 – 500 Hz |
| Anahtarlama Frekansı | 4 kHz (varsayılan, ayarlanabilir) |
| Kontrol Yöntemi | Skaler (V/Hz) |
| Kontrol ve I/O | |
| Dijital Girişler | 5 adet (12–24 V DC, PNP/NPN) |
| Analog Girişler | 2 adet (0–10 V / 0–20 mA) |
| Dijital Çıkış | 1 × Röle (SPDT) + 1 × Transistör (PNP) |
| Analog Çıkış | 1 adet (0–20 mA) |
| Dahili İletişim | Modbus RTU (RS485) |
| Dahili PID Kontrolör | Var |
| Mekanik & Çevre | |
| Çalışma Sıcaklığı | -10°C … +40°C (derating yok) |
| Depolama Sıcaklığı | -40°C … +70°C |
| Bağıl Nem | Maks. %95 (yoğuşmasız) |
| Yükseklik | Maks. 1.000 m (üzerinde derating gerekli) |
| EMC Sınıfı | C3 (EN/IEC 61800-3) |
| Sertifikalar | CE, UL, cUL, EAC, RoHS, IEC 60721-3-3 |
4 kW Motorunuzu ABB Zekasıyla Küçük Paketle Büyük Verimlilikle Yönetin
Stok durumu, teknik seçim danışmanlığı, toplu alım fiyatlandırması,
devreye alma desteği ve parametre optimizasyonu için yanınızdayız.
