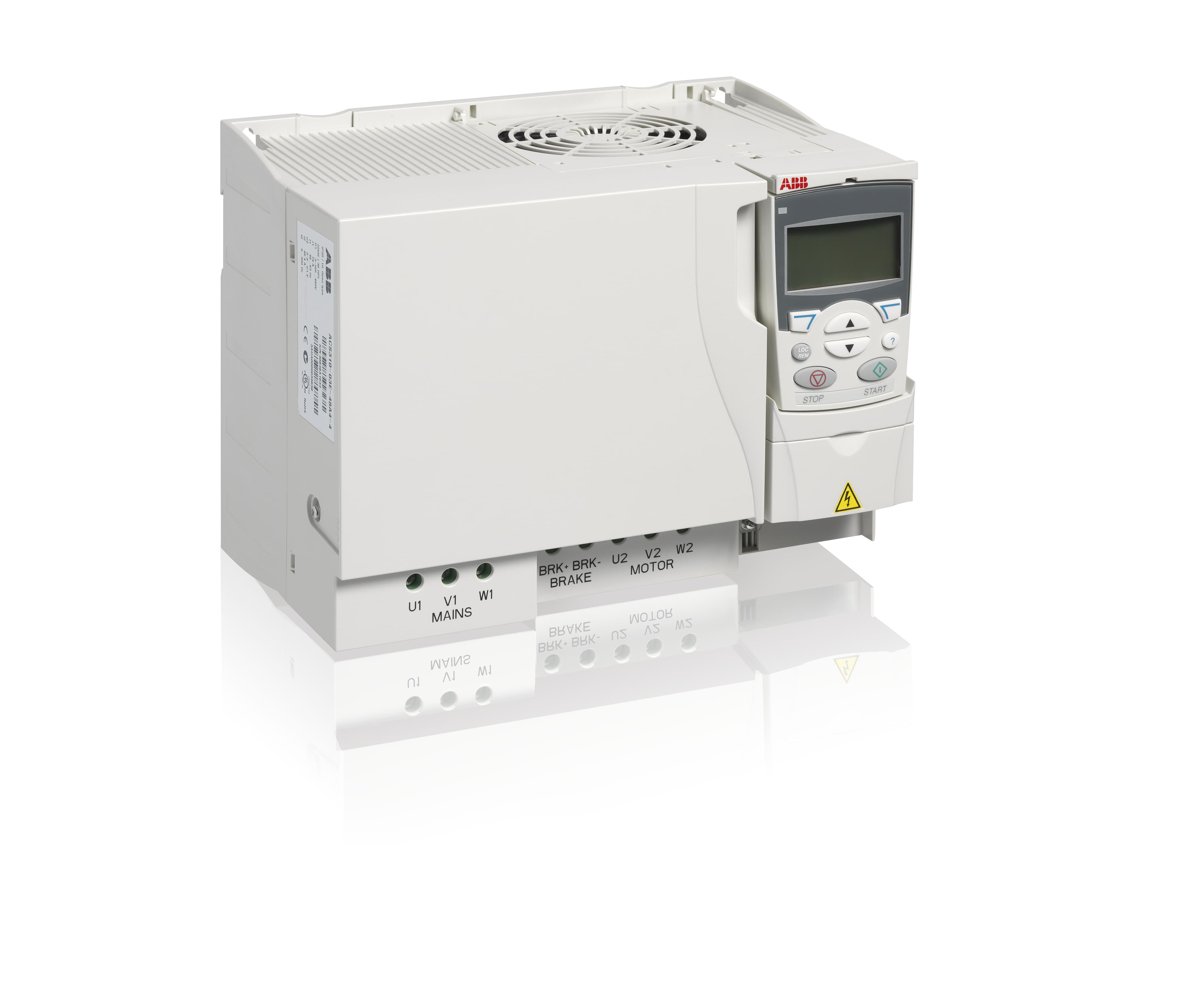

ABB ACS310-03E-34A1-4 | 15 kW / 34,1 A Pompa Fan Sürücüsü
ABB Orijinal ✅ Uygun Fiyat Frame R4 — En Güçlü Kompakt ACS310 15 kW · 34,1 A · C3 EMC · IP20
ABB ACS310-03E-34A1-4 Pompa ve Fan Motor Sürücüsü ➜15 kW / 34,1 A, Frame R4, Dahili C3 EMC ve Pompa-Fan Odaklı Akıllı Kontrol ile Büyük Ölçekli Tesislerin Enerji Verimliliği Çözümü
ACS310 Serisi · Pompa & Fan Odaklı · 15 kW / 34,1 A · 3 Faz 380–480V AC · Frame R4 · IP20 · C3 EMC · Dahili PID · Soft Pump Fill · Pompa Temizleme · Uyku Modu · Enerji Optimizer · 3AUA0000039636 · EAN: 6410038785826
ACS310-03E-34A1-4 3AUA0000039636 15 kW · 34,1 A · 400V Frame R4 · IP20 · C3 EMC EAN: 6410038785826
15 kW
Nominal Güç
34,1 A
Nominal Çıkış Akımı
Frame R4
En Güçlü Kompakt
Bu ürün son 24 saatte 9 mühendis ve tesis sorumlusu tarafından incelendi ➜ Stok ve fiyat için +90 532 224 04 33 numaralı hattı arayın.
Ürün Hakkında
Kısa Açıklama: ABB ACS310-03E-34A1-4 (3AUA0000039636), 15 kW / 34,1 A, 3 faz 380–480V AC beslemeli, Frame R4, IP20 muhafazalı, C3 EMC sınıflı (dahili filtre), pompa ve fan uygulamaları için tasarlanmış LV AC motor frekans sürücüsüdür. Dahili PID kontrolör, Soft Pump Fill (kademeli boru dolumu), pompa temizleme fonksiyonu, uyku modu, enerji optimizer ve Modbus RTU arabirimi içerir. Boyutlar: 243 × 260 × 169 mm. Net ağırlık: 5,4 kg. I/O: 2AI / 1AO / 5DI / 1RO / 1DO. Orijinal ABB — hızlı kargo, teknik destek, Ariproses güvencesiyle.
15 kW güç sınıfı, küçük pompa ve fan uygulamalarından büyük ölçekli tesis sistemlerine geçiş noktasını temsil eder. Bu güçte motorların enerji tüketimi ve dolayısıyla hız kontrolünden elde edilecek tasarruf çok daha belirgin hale gelir. ACS310-03E-34A1-4, ABB ACS310 serisinin R4 frame boyutunda, yani kompakt formatta sunulan en güçlü modellerinden biridir. Büyük bina hidrofor sistemleri, fabrika havalandırma fan grupları, tarımsal sulama istasyon pompaları ve orta ölçekli HVAC sistemleri için doğru boyut seçimidir.
Tip Kodu Çözümleme ➜ ACS310-03E-34A1-4
ACS310Ürün Serisi
033 Faz Giriş
EIEC Tip Kodu
34A134,1 A Çıkış Akımı
4380–480 V (400V)
Referans Kodları: ABB ürün kodu: 3AUA0000039636 | EAN: 6410038785826 | Gümrük Tarife No: 85044088 | Katalog açıklaması: "ACS310-03E-34A1-4 Pn 15, I2n 34,1A IP20" | ABB ürün ailesi: ACS310 — Pompa ve Fan LV Sürücü Modülü | Menşei: Finlandiya / Çin.
ACS310 Serisinde 15 kW'ın Konumu
0,37–4 kW
R0–R1
1,3–9,7 A · Küçük pompalar
5,5–11 kW
R2–R3
12,2–25,4 A · Orta güç
✓ Bu Ürün 15 kW
R4 — 34,1 A
Kompakt sınıf zirvesi
18,5 kW
R4
38,0 A · ACS310 üst
22 kW
R4
48,4 A · ACS310 maks.
Dahili Pompa ve Fan Fonksiyonları
Dahili PID Kontrolör
Harici kontrolör olmadan basınç, debi veya sıcaklık kapalı döngü kontrolü. Büyük bina hidroforlarında tek sürücü, tam sistem otomasyonu.
Soft Pump Fill
Büyük boru hatlarında kademeli dolum ile su darbesi riski ortadan kalkar. 15 kW pompa kalkışında mekanik şok ve enerji darbesi önlenir.
Pompa Temizleme
İleri-geri sekansla pompa palet ve borularını temizler. Atıksu ve endüstriyel süreç pompaları için kritik bakım kolaylığı.
Uyku Modu
Düşük talep durumunda motor durdurulur, talep arttığında otomatik yeniden başlatılır. Gece saatlerinde bina pompa sistemlerinde büyük enerji tasarrufu.
Enerji Optimizer
Kısmi yüklerde motor voltajını optimize eder. 15 kW motorun yıllık enerji tüketimini anlamlı ölçüde düşürür.
Modbus RTU Dahili
RS485 üzerinden BMS/PLC/SCADA entegrasyonu. Büyük tesis otomasyon sistemlerine harici fieldbus modülü olmadan bağlanır.
15 kW'da Enerji Tasarrufu — Kübe Kuralı Büyük Güçte Daha Büyük Etki
Doğrudan Şebeke (Tam Hız)
15 kW
Motor sürekli tam hızda · Yıllık ~96.000 kWh (16 saat × 300 gün)
%80 Hız ile ACS310
~7,7 kW
0,8³ = 0,512 · Güç neredeyse yarıya iner
Yıllık Tasarruf
~%49
~47.000 kWh/yıl tasarruf · ROI genellikle 1-2 yıl içinde
Uygulama Alanları
Büyük Bina Hidrofor SistemiÇok katlı bina basınç grupları, apartman kompleksi su tesisatı, bina basınç dengeleme
Endüstriyel Fan GrubuFabrika havalandırma sistemi, büyük AHU (hava işleme ünitesi) fanı, merkezi egzoz fan grupları
HVAC Chiller/SoğutmaBüyük chiller soğutma suyu pompası, soğuk su dağıtım pompası, condensating fan
Tarımsal SulamaSulama istasyonu ana pompa sürücüsü, tarla sulama pompa grubu, damla sulama basınç regülasyonu
Endüstriyel ProsesSoğutma suyu sirkülasyonu, proses havalandırma fanı, fırın üfleme sistemi
Su ve Atıksuİçme suyu terfi istasyonu, atıksu nakil pompası, yağmur suyu toplama istasyonu
34,1 A Akım — 15 kW Motorlar için 50°C'de 31 A: ACS310-03E-34A1-4'ün nominal çıkış akımı 34,1 A'dır (I2n @ 40°C). Ortam sıcaklığı 50°C'ye çıktığında kullanılabilir akım 31 A'ya iner. Motor seçiminde bu derating değeri dikkate alınmalıdır. 50°C kabin ortamında 15 kW motor çalıştırılırken motor nominal akımının 31A'yı aşmadığından emin olunmalıdır.
✔ EN/IEC 61800-3 — C3 EMC uyumlu (dahili filtre) | ✔ CE işaretli · UL · cUL listeli · EAC (Örasya) · RoHS | ✔ 0–500 Hz çıkış frekansı aralığı | ✔ -10°C … +40°C (derating yok) / +50°C (derating ile) | ✔ Dahili PID + Soft Pump Fill + Pompa Temizleme + Uyku Modu | ✔ Modbus RTU (RS485) dahili haberleşme | ✔ I/O: 2AI / 1AO / 5DI / 1RO / 1DO | ✔ Net ağırlık: 5,4 kg · EAN: 6410038785826
Teknik Özellikler
| Genel Bilgiler | |
| Model / Sipariş Kodu | ACS310-03E-34A1-4 |
| ABB Ürün Kodu | 3AUA0000039636 |
| EAN Kodu | 6410038785826 |
| Gümrük Tarife No | 85044088 |
| Frame Boyutu | R4 |
| Seri | ABB ACS310 — Pompa ve Fan Sürücüsü |
| Muhafaza Sınıfı | IP20 (UL Open Type) |
| Net Ağırlık | 5,4 kg |
| Boyutlar (Y × G × D) | 243 mm × 260 mm × 169 mm |
| Giriş Elektriği | |
| Giriş Faz Sayısı | 3 Faz |
| Nominal Giriş Gerilimi | 380 – 480 V AC (±10%) |
| Giriş Frekansı | 48 – 63 Hz |
| Çıkış Elektriği | |
| Nominal Güç | 15 kW |
| Nominal Çıkış Akımı @ 40°C | 34,1 A |
| Max Çıkış Akımı @ 50°C | 31 A (derating) |
| Çıkış Frekansı Aralığı | 0 – 500 Hz |
| Kontrol Yöntemi | Skaler (V/Hz) |
| Kontrol ve I/O | |
| Dijital Girişler | 5 adet (DI1–DI5) |
| Analog Girişler | 2 adet (AI1: 0–10V, AI2: 0–20mA) |
| Röle Çıkışı | 1 adet (RO) |
| Dijital Çıkış | 1 adet (DO) |
| Analog Çıkış | 1 adet (AO: 0–20mA) |
| Dahili İletişim | Modbus RTU (RS485) |
| Dahili PID Kontrolör | Var |
| Soft Pump Fill | Var |
| Pompa Temizleme | Var |
| Uyku Modu | Var |
| Enerji Optimizer | Var |
| EMC Sınıfı | C3 (EN/IEC 61800-3) — Dahili filtre |
| Çevre ve Sertifikalar | |
| Çalışma Sıcaklığı | -10°C … +40°C (derating yok) / +50°C (derating ile) |
| Depolama Sıcaklığı | -40°C … +70°C |
| Bağıl Nem | Maks. %95 (yoğuşmasız) |
| Sertifikalar | CE, UL, cUL, EAC, RoHS, C-Tick |
Sık Sorulan Sorular
ACS310-03E-34A1-4 ile ACS310'un 11 kW modeli arasında nasıl seçim yapmalıyım?
Motor nominal gücü ve akımı belirleyici kriterdir. 15 kW (34,1A) motor için ACS310-03E-34A1-4 seçilmelidir. 11 kW model (25,4A) bu motoru taşıyamaz. Tersi durumda, 11 kW motor için ACS310-03E-34A1-4 seçilirse aşırı boyutlandırma yaşanır ve maliyetler artar, ancak çalışma açısından herhangi bir sorun olmaz. Motor etiket akımının sürücü nominal akımını (40°C'de 34,1A) aşmadığından emin olun.
Uyku modu nasıl çalışır ve hangi uygulamalarda faydalıdır?
Uyku modu, PID kontrolörlü sistemlerde kullanılır. Sistem çıkış değeri (örn. basınç) set noktasına ulaşıp talep düştüğünde sürücü motor hızını minimum seviyeye çeker. Bu seviyede de set noktası sağlanıyorsa bir bekleme süresinin ardından motor tamamen durdurulur. Talep arttığında sürücü motoru otomatik yeniden başlatır. Gece saatlerinde tüketimin düştüğü bina hidrofor sistemleri, endüstriyel soğutma sistemleri ve tarımsal sulama sistemleri bu fonksiyondan en fazla yararlanan uygulamalardır.
BMS/BAS sistemine Modbus üzerinden nasıl bağlanır?
ACS310-03E-34A1-4, RS485 terminali üzerinden Modbus RTU protokolüyle BMS sistemi veya PLC'ye bağlanır. Sürücü parametresinden Modbus adresi ve baud rate ayarlanır. BMS, hız referansı gönderir; sürücü çalışma durumu, alarm kodu, motor akımı ve enerji değerlerini Modbus register'ları üzerinden döner. Büyük binalarda birden fazla sürücünün aynı RS485 hattı üzerinde (RS485 çoklu slave) çalışması da desteklenir.
Ürün orijinal ABB mi?
Evet. Ariproses olarak yalnızca ABB'nin resmi tedarik kanallarından temin edilen, fabrika mühürlü orijinal ürünler satılmaktadır. Her teslimat fatura ve orijinallik belgesiyle tamamlanır. Uygulama boyutlandırma, uyku modu parametreleme ve BMS Modbus entegrasyonu desteği için +90 532 224 04 33 numaralı hattı arayın veya info@ariproses.com adresine yazın.
