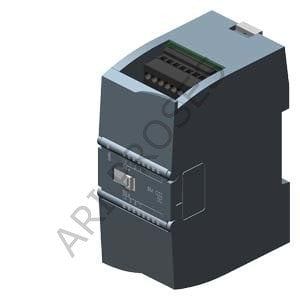

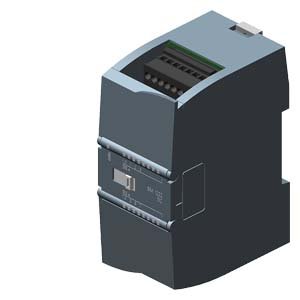

Siemens 6ES7222-1BF32-0XB0 SIMATIC S7-1200 SM 1222 Dijital Çıkış Modülü 8×24V DC/0,5A Transistör Çıkış, 50 μs Tepki Hızı
Siemens Orijinal ✅ Uygun Fiyat SIMATIC S7-1200 SM 1222 · 8 DO · 24V DC · 0,5A
Siemens 6ES7222-1BF32-0XB0 SIMATIC S7-1200 SM 1222 Dijital Çıkış Modülü — 8×24V DC/0,5A Transistör Çıkış, 50 μs Tepki Hızı ve Tam TIA Portal Uyumu
SIMATIC S7-1200 Sinyal Modülü · SM 1222 · DQ 8×24V DC/0,5A · Transistör (Kaynak / Source) · 50 μs Anahtarlama · LED Gösterge · TIA Portal · EAN: 6940408101937
6ES7222-1BF32-0XB0 SM 1222 DQ 8×24VDC S7-1200 Sinyal Modülü 100×45×75 mm · ~163 g EAN 6940408101937
8 × DO
Dijital Çıkış Kanalı
50 μs
OFF→ON Tepki Hızı
0,5 A
Kanal Başına Akım
Bu ürün son 24 saatte 12 otomasyon mühendisi tarafından incelendi — Stok ve fiyat için hemen +90 532 224 04 33 numaralı hattı arayın.
Ürün Hakkında
Kısa Açıklama: Siemens 6ES7222-1BF32-0XB0, SIMATIC S7-1200 ailesi için tasarlanmış SM 1222 DQ 8×24V DC/0,5A Dijital Çıkış Sinyal Modülüdür. 8 adet transistör (kaynak/source tipi) dijital çıkış kanalı, 24V DC yük beslemesi, kanal başına 0,5 A akım kapasitesi ve 50 μs (OFF→ON) anahtarlama hızı sunar. Her kanal için bireysel LED durum göstergesi mevcuttur. 100 mm × 45 mm × 75 mm kompakt boyut, ~163 g hafif gövde. TIA Portal V13 ve üzeri ile yapılandırılır. Tüm S7-1200 CPU modelleriyle (1211C, 1212C, 1214C, 1215C, 1217C) uyumludur. EAN: 6940408101937. Orijinal Siemens ürünü — hızlı kargo, teknik destek, Ariproses güvencesiyle.
Bir SIMATIC S7-1200 sistemini genişletirken dijital çıkış modülü seçimi, uygulamanın gereksinimlerine göre belirlenmelidir. Röle çıkış modülleri (SM 1222 relay), hem AC hem DC yüklerle çalışabilirken yavaş tepki süresi ve mekanik ömür sınırı nedeniyle yüksek frekanslı anahtarlama gerektiren uygulamalarda yetersiz kalır. Transistör çıkış modülü olan 6ES7222-1BF32-0XB0, bu sınırlamaların hiçbirini taşımaz: 50 μs anahtarlama hızı, sonsuz mekanik ömür ve elektromanyetik gürültü üretmeme.
Sipariş / Ürün Kodu Çözümleme — 6ES7222-1BF32-0XB0
6ES7SIMATIC S7 Serisi
222DO Sinyal Modülü
1Modül Tipi
BF8 × 24V DC Transistör
32Revizyon / Versiyon
0XB0Üretim Kodu
Referans Bilgileri: Ürün Tipi: SM 1222, DQ 8×24V DC/0,5A | EAN: 6940408101937 | HS Kodu: 85389091 | TIA Portal minimum versiyon: V13 SP1 | Siemens STEP 7 ile uyumlu değil (yalnızca TIA Portal).
Transistör (Source) Çıkış vs Röle Çıkış — Hangisi Doğru?
Röle Çıkış (SM 1222 Relay)
SM 1222 Röle Çıkış Modülü
- AC ve DC yükleri anahtarlar
- Tepki süresi: ~10–20 ms (yavaş)
- Mekanik ömür sınırı (~100.000–1M anahtar)
- Elektromanyetik gürültü üretir
- Yüksek akım yüklere uygundur (8A'e kadar)
- Pilot lamba, kontaktör bobini gibi DC veya AC yükler
✓ Bu Ürün — Transistör Source
6ES7222-1BF32-0XB0 Transistör Çıkış
- Yalnızca DC yükler (24V DC)
- Tepki süresi: 50 μs (OFF→ON) — çok hızlı
- Sonsuz anahtarlama ömrü — mekanik parça yok
- Elektromanyetik gürültü üretmez
- 0,5A/kanal — kontrol çıkışları için yeterli
- Servo sürücü, frekans sürücüsü, solenoid valf kontrolü
8 Kanal Dijital Çıkış — Q0.0'dan Q0.7'ye
Q0.0
Kanal 0
24V DC · 0,5A · Transistör Source
Q0.1
Kanal 1
24V DC · 0,5A · Transistör Source
Q0.2
Kanal 2
24V DC · 0,5A · Transistör Source
Q0.3
Kanal 3
24V DC · 0,5A · Transistör Source
Q0.4
Kanal 4
24V DC · 0,5A · Transistör Source
Q0.5
Kanal 5
24V DC · 0,5A · Transistör Source
Q0.6
Kanal 6
24V DC · 0,5A · Transistör Source
Q0.7
Kanal 7
24V DC · 0,5A · Transistör Source
Çıkış Adresleme: SM 1222 modülü CPU'nun genişletme yuvasına takıldığında TIA Portal, kanal adreslerini otomatik atar (Q0.0–Q0.7 veya devam eden slot adresine göre). Birden fazla modül eklendiğinde her modül otomatik olarak bir sonraki adres grubunu devralır; manuel adres düzenlemesi gerekmez.
S7-1200 CPU Uyumluluk Matrisi
✔
CPU 1211C
Maks. 2 SM · 1 yuvaya kadar
✔
CPU 1212C
Maks. 2 SM · 2 yuvaya kadar
✔
CPU 1214C
Maks. 8 SM · Tam genişletme
✔
CPU 1215C
Maks. 8 SM · Tam genişletme
✔
CPU 1217C
Maks. 8 SM · Tam genişletme
Tipik Kullanım Senaryoları
Makine OtomasyonuCNC tezgah, konveyör bantlar, solenoid valf kontrolü, step motor sürücüsü
Robot ve ServoServo amplifier enable sinyali, servo drive on/off kontrolü, step-dir çıkışı
Bina OtomasyonAydınlatma kontrolü, vantilatör grubu açma, BMS kontrol çıkışları
Proses KontrolSolenoid valf kontrolü, aktüatör tetiklemesi, proses başlatma/durdurma
Su ve AtıksuPompa start/stop sinyali, sürücü enable çıkışı, vana kontrolü
HVACFan sürücüsü enable, soğutma grubu kontrolü, hava damper sinyali
Dikkat — Yük Tipi Kısıtlaması: 6ES7222-1BF32-0XB0 transistör çıkışları yalnızca 24V DC yüklerle kullanılabilir. AC yükleri (24V AC, 230V AC gibi) doğrudan bağlanamaz. AC yük anahtarlaması gerekiyorsa röle çıkış modülü (örn. 6ES7222-1HF32-0XB0) tercih edilmelidir. Ayrıca kanal başına maksimum akım 0,5A olup bu değer aşılmamalıdır.
✔ SIMATIC S7-1200 ailesiyle tam uyumlu (1211C, 1212C, 1214C, 1215C, 1217C) | ✔ TIA Portal V13 ve üzeri ile yapılandırılır | ✔ Plug-and-play montaj — programlama gerekmez | ✔ Her kanal için bireysel LED durum göstergesi | ✔ Backplane bus üzerinden CPU ile otomatik haberleşme | ✔ CE ve UL onaylı | ✔ -20°C … +60°C çalışma sıcaklığı
Teknik Özellikler
| Genel Bilgiler | |
| Sipariş Kodu | 6ES7222-1BF32-0XB0 |
| Ürün Tipi | SM 1222, DQ 8×24V DC/0,5A |
| Platform | SIMATIC S7-1200 |
| EAN Kodu | 6940408101937 |
| HS Kodu | 85389091 |
| Çıkış Özellikleri | |
| Dijital Çıkış Sayısı | 8 |
| Çıkış Tipi | Transistör, Kaynak / Source (PNP) |
| Çıkış Gerilimi | 24V DC (20,4–28,8V) |
| Kanal Başına Akım | 0,5 A (maks.) |
| Anahtarlama Hızı (OFF→ON) | 50 μs |
| Anahtarlama Hızı (ON→OFF) | 200 μs |
| Besleme ve Güç | |
| Yük Beslemesi | 24V DC (backplane bus'dan ayrı) |
| İzin Verilen Gerilim Aralığı | 20,4V DC — 28,8V DC |
| Backplane Bus Akımı | Maks. 120 mA (5V DC, CPU'dan) |
| Mekanik Özellikler | |
| Boyutlar (Y × G × D) | 100 mm × 45 mm × 75 mm |
| Ağırlık | ~163 g |
| Montaj | DIN Ray (35 mm) |
| Bağlantı | Çıkarılabilir vidalı terminal blok |
| Çevre ve Sertifikalar | |
| Çalışma Sıcaklığı | -20°C … +60°C |
| Depolama Sıcaklığı | -40°C … +70°C |
| Muhafaza Sınıfı | IP20 |
| Yapılandırma Yazılımı | TIA Portal V13 SP1 ve üzeri |
| Uyumlu CPU'lar | S7-1200: 1211C, 1212C, 1214C, 1215C, 1217C |
| Sertifikalar | CE, UL/cUL, KC, RCM |
Sık Sorulan Sorular
6ES7222-1BF32-0XB0 mevcut S7-1200 sistemime ek programlama gerektirmeden takılabilir mi?
Evet, aynı modeli aynı yuvaya takıyorsanız TIA Portal'da donanım konfigürasyonu güncellenmeden çalışmaya devam eder. Ancak yeni bir yuvaya veya farklı bir pozisyona ekleniyorsa TIA Portal'da konfigürasyon güncellenip PLC'ye yüklenmesi gerekir. Modül değiştirme senaryosunda (arıza nedeniyle aynı modeli aynı yuvaya takma) yazılım değişikliği gerekmez — adres haritalaması yerinde kalmaya devam eder.
Transistör çıkış modülünü sürücü (frekans konvertörü) enable sinyali için kullanabilir miyim?
Evet. 6ES7222-1BF32-0XB0'ın transistör source çıkışları ABB, Siemens, Yaskawa, Mitsubishi gibi frekans sürücülerinin dijital enable/run terminallerine doğrudan bağlanabilir. Çıkış 24V DC, 0,5A kapasitelidir; bu değer tüm endüstriyel sürücülerin digital input gereksinimini (tipik 5–15 mA) fazlasıyla karşılar. Transistör çıkışının yüksek anahtarlama hızı (50 μs), sürücülerin hızlı tepki gerektiren kontrol senaryolarında avantaj sağlar.
Bu modülü 230V AC kontaktör bobini için kullanabilir miyim?
Hayır. 6ES7222-1BF32-0XB0 yalnızca 24V DC yüklere uygundur. 230V AC veya herhangi bir AC yükü bu modülün transistör çıkışlarına bağlamak donanımı kalıcı olarak hasar verir ve güvenlik riski oluşturur. AC yük anahtarlaması için SM 1222 röle çıkış modülü (örn. 6ES7222-1HF32-0XB0) kullanılmalıdır.
S7-1200 CPU'suna kaç adet SM 1222 modülü bağlanabilir?
CPU modeline göre değişir. CPU 1211C ve 1212C maksimum 2 sinyal modülü destekler. CPU 1214C, 1215C ve 1217C ise maksimum 8 sinyal modülüne kadar destekler. Sinyal modülleri yalnızca CPU'nun sağ tarafına eklenir. Her modülün backplane bus'a toplam çektiği akımın CPU'nun izin verdiği değeri aşmaması gerekir (bkz. S7-1200 sistem kılavuzu).
Ürün orijinal Siemens mi?
Evet. Ariproses olarak yalnızca Siemens'in resmi tedarik kanallarından temin edilen, fabrika mühürlü orijinal ürünler satılmaktadır. Her teslimat fatura belgesiyle tamamlanır. Teknik danışmanlık ve montaj desteği için +90 532 224 04 33 numaralı hattı arayabilir veya info@ariproses.com adresine yazabilirsiniz.
