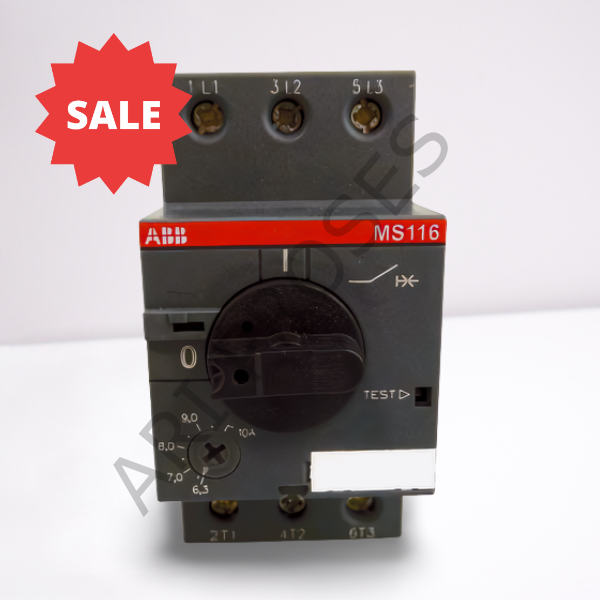

ABB MS116-10 MKŞ 50kA Akım Ayar Aralığı:6,3-10A 1SAM250000R1010
ABB Orijinal ✅ Uygun Fiyat Ii = 150 A Manyetik Trip MS116 · 6,3-10A · 4kW · 50kA Sigortasız
ABB MS116-10 Manuel Motor Starter — 6,3–10 A Ayar Aralığı, 4 kW Motor Sınıfında 50 kA Sigortasız ve Ii = 150 A Yüksek Manyetik Trip Hassasiyeti ile Güvenilir Kompakt Motor Koruması
ABB MS116 Serisi · Manuel Motor Starter (MMS) · Ayar: 6,3 – 10 A · Ie = 10,0 A · 4 kW @ 400V (AC-3) · Ics = 50 kA @ 400V — Sigortasız · Ii = 150 A · Trip Class 10A · Dahili Diskonekt · 1SAM250000R1010
MS116-10 1SAM250000R1010 Ayar: 6,3 – 10 A 4 kW @ 400V · Ics 50 kA Ii = 150 A · 45mm DIN · 0,265 kg
10 A
Max Nominal Akım (Ie)
4 kW
AC-3 @ 400V
Ii = 150 A
Manyetik Trip Akımı
Bu ürün son 24 saatte 13 elektrik/otomasyon mühendisi tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: ABB MS116-10 (1SAM250000R1010), 6,3–10A ayar aralıklı, 4 kW @ 400V (AC-3), 3 kutuplu, kompakt 45mm DIN ray genişliğinde Manuel Motor Starter'dır. Ics = 50 kA @ 400V kısa devre kapasitesiyle harici sigorta gerektirmez. Anlık manyetik trip akımı Ii = 150 A (MS116 serisinin küçük modellerinin 3 katı). Trip Class 10A, dahili diskonekt, trip-free mekanizma, sıcaklık kompanzasyonu, döner kol. Boyutlar: 90 × 45 × 85,6 mm. Ağırlık: 0,265 kg. Orijinal ABB — hızlı kargo, teknik destek, Ariproses güvencesiyle.
4 kW motor sınıfına geçiş, pano tasarımında önemli bir eşiği temsil eder. Bu güçten itibaren motorun DOL (doğrudan şebeke) kalkış akımı nominal akımın 5–7 katına ulaşabilir. 4 kW / 10A nominal akımlı bir motor, kalkışta 50–70A kalkış akımı üretebilir. MS116-10'un manyetik trip eşiği Ii = 150A, bu kalkış akımının çok üzerindedir — yani normal kalkış sırasında gereksiz manyetik trip yaşanmaz. Yalnızca 150A'yı aşan anlık akımlarda (gerçek kısa devre koşulunda) manyetik mekanizma devreye girer.
Model Kodu Çözümleme — MS116-10
MSManual Motor Starter
116MS116 Serisi (45mm)
10Maks. Ayar Akımı (A)
6,3AMin. Ayar Akımı
Referans Bilgileri: ABB sipariş kodu: 1SAM250000R1010 | Gümrük Tarife No: 85362010 | Ayar aralığı: 6,3–10A | Ie = 10,0A | AC-3: 4 kW @ 400V | Ics = 50 kA @ 400V (sigortasız) | Icu = 75 kA @ 400V | Ii = 150A | UL: 5hp @ 480V.
Tek Cihazda 5 Koruma ve Kontrol Fonksiyonu
Aşırı Yük Koruması
Termal bimetal · Trip Class 10A · Isıl hafıza
Kısa Devre Koruması
Manyetik trip · Ii = 150A · Milisaniye tepki
Faz Kaybı Koruması
3 faz dengesizliği → otomatik trip · Motor yanmasını önler
Manuel Açma/Kapama
Döner kol · ON/OFF/TRIP berrak konum göstergesi
Dahili Diskonekt
IEC 60947-3 · Kilit aksesuarıyla LOTO uyumu
Manyetik Trip Akımı (Ii) — MS116 Serisinde Nasıl Değişir?
MS116-4 / MS116-6.3
Ii = 50 A
Küçük modeller (≤6,3A) · Düşük kalkış akımlı motorlar için yeterli
MS116-10 ← Bu Model
Ii = 150 A
3 kat yüksek eşik · 4 kW motor kalkış akımı trip yaratmaz
MS116-16 / MS116-20+
Ii > 150 A
Daha büyük modeller · Daha yüksek kalkış akımlarına uygun
Neden Ii Değeri Bu Kadar Önemli? 4 kW / 10A motorun DOL kalkış akımı tipik olarak 50–70A arasındadır. MS116-4/6.3'teki Ii = 50A eşiği bu seviyede manyetik trip'e yol açabilirdi. MS116-10'un Ii = 150A değeri, tüm normal kalkış senaryolarının çok üzerindedir; yalnızca gerçek kısa devre (kabloların birbirine değmesi, motor sargı kopukluğu gibi) anındaki çok yüksek anlık akımlarda devreye girer. Bu tasarım, gereksiz trip olmaksızın güvenli çalışmayı garanti eder.
6,3–10 A Ayar Aralığı — Hangi Motora Hangi Ayar?
Alt Sınır: 6,3 A
~2,2 kW2,2 kW motorun nominal akımı ~5-6A → MS116-10 ile 6,3A'ya ayarlanabilir. Not: MS116-6.3 ile örtüşür, her ikisi de uygundur.
Orta Değer: ~8 A
~3 kW3 kW motorun nominal akımı yaklaşık 7-8A → MS116-10 ayar aralığının tam ortasında, optimal koruma eşiği.
Üst Sınır: 10 A
~4 kW4 kW motorun nominal akımı ~9-10A → MS116-10 bu değer için tasarlanmıştır. Tam kapasite.
Kısa Devre Kapasitesi — Voltaja Göre
| Şebeke Gerilimi | Ics (Servis Kapasitesi) | Icu (Ultimate Kapasitesi) | Notlar |
|---|---|---|---|
| 230V AC | 50 kA | 75 kA | Sigortasız kullanım ✔ |
| 400V AC | 50 kA | 75 kA | Sigortasız kullanım ✔ |
| 440V AC | 6 kA | 18 kA | Back-up sigorta gerekebilir |
| 500V AC | 6 kA | 15 kA | Back-up sigorta gerekebilir |
| 690V AC | 2 kA | 3 kA | Back-up sigorta zorunlu |
Tipik Uygulama Alanları — 4 kW Motor Sınıfı
Orta Boy PompaSantrifüj pompa, sirkülasyon pompası, küçük hidrofor grupları — 4 kW motor
Endüstriyel FanOrta havalandırma fanı, egzoz fanı, klima santrali fanı — 3-4 kW
Konveyör MotoruOrta kapasiteli bant konveyör, vida konveyör — 4 kW yardımcı tahrik
Yardımcı Sanayi MotoruMakine yağ pompası, soğutma pompası, test tezgahı motoru
Bina Teknik SistemiKazan dairesi pompaları, bina sirkülasyon motorları, HVAC yardımcı
LOTO UygulamalarıDahili diskonekt + kilit aksesuarı ile güvenli elektrik kesimi prosedürü
MS116 Serisinde MS116-10'un Konumu
6,3 A
MS116-6.3
4–6,3A · 2,2kW · Ii=50A
✓ Bu Ürün 10 A
MS116-10
6,3–10A · 4kW · Ii=150A
12 A
MS116-12
7,5–12A · 5,5kW
16 A
MS116-16
10–16A · 7,5kW
32 A
MS116-32
20–32A · 15,5kW
Fiziksel Boyutlar
Yükseklik
90 mm
Genişlik
45 mm
Derinlik
85,6 mm
Ağırlık
0,265 kg
440V/500V Şebekelerde Dikkat: MS116-10'un 440V ve 500V'taki Ics değeri yalnızca 6 kA'dır (400V'taki 50 kA'nın çok altında). Prospektif kısa devre akımı 6 kA'yı aşan 440V veya 500V şebekelerinde harici back-up sigorta kullanılmalıdır. Türkiye'de standart 400V şebekelerde ise 50 kA'ya kadar harici sigorta gerekmez.
✔ Ayar aralığı: 6,3 – 10 A · Ie = 10,0 A · AC-3: 4 kW @ 400V | ✔ Ics = 50 kA @ 400V — harici sigorta gerektirmez | ✔ Icu = 75 kA @ 400V | ✔ Ii = 150 A anlık manyetik trip — DOL kalkışta gereksiz trip yaşanmaz | ✔ Trip Class 10A · Sıcaklık kompanzasyonu | ✔ Dahili diskonekt · IEC 60947-3 · LOTO aksesuarı | ✔ Trip-free mekanizma — zorla kapatılamaz | ✔ 45 mm DIN ray · 90×45×85,6 mm · 0,265 kg · IP20 | ✔ IEC 60947-4-1 · UL 508 (5hp @ 480V) · CSA · CE · RoHS
Teknik Özellikler
| Genel Bilgiler | |
| Model Kodu | MS116-10 |
| ABB Sipariş Kodu | 1SAM250000R1010 |
| Gümrük Tarife No | 85362010 |
| Ürün Tipi | Manuel Motor Starter (MMS) / Motor Koruma Devre Kesici |
| Kutup Sayısı | 3 Kutup (3P) |
| DIN Ray Genişliği | 45 mm |
| Boyutlar (Y × G × D) | 90 mm × 45 mm × 85,6 mm |
| Ağırlık | 0,265 kg |
| IP Sınıfı | IP20 |
| Elektrik Özellikleri | |
| Ayar Aralığı | 6,3 – 10 A |
| Nominal Çalışma Akımı (Ie) | 10,0 A |
| AC-3 Motor Gücü @ 400V | 4 kW |
| Nominal Gerilim | 690V AC (IEC) · 600V AC (UL) |
| Ics @ 230/400V AC | 50 kA |
| Icu @ 230/400V AC | 75 kA |
| Ics @ 440/500V AC | 6 kA (dikkat: back-up sigorta gerekebilir) |
| Anlık Manyetik Trip (Ii) | 150 A |
| UL HP @ 240V | 3 hp |
| UL HP @ 480V | 5 hp |
| UL HP @ 600V | 7,5 hp |
| Koruma ve Fonksiyonlar | |
| Aşırı Yük Koruması | Termal bimetal · Class 10A |
| Kısa Devre Koruması | Manyetik trip · Ii = 150A · Milisaniye tepki |
| Faz Kaybı Koruması | Dahili · 3 faz dengesizliği tespiti |
| Diskonekt Fonksiyonu | Dahili · IEC 60947-3 uyumlu |
| Trip-Free Mekanizma | Dahili |
| Sıcaklık Kompanzasyonu | Dahili |
| Kontrol | Döner kol (rotary handle) · ON/OFF/TRIP gösterge |
| Kablo Kapasitesi (Rijit) | 1 – 4 mm² |
| Kablo Kapasitesi (Esnek) | 0,75 – 2,5 mm² |
| Çevre ve Sertifikalar | |
| Çalışma Sıcaklığı | -25°C … +70°C |
| Montaj | DIN Ray 35mm (TH35-7.5 ve TH35-15) · Yatay / Dikey |
| Sertifikalar | IEC 60947-4-1 · UL 508 · CSA · CE · RoHS · RMRS |
Sık Sorulan Sorular
MS116-6.3 ile MS116-10 arasında ne zaman MS116-10 seçilmelidir?
Motor nominal akımı 6,3A'yı aşıyorsa MS116-10 tercih edilmelidir. Ancak daha önemli bir neden de manyetik trip akımıdır: MS116-6.3'te Ii = 50A, MS116-10'da ise Ii = 150A. 2,2-4 kW arası motorlar için Ie 6,3A sınırı etrafında olsa bile DOL kalkış akımı 50A'ı aşabilir — bu durumda MS116-6.3 kalkışta manyetik trip yapabilir. MS116-10 bu sorunu tamamen ortadan kaldırır. Kural: Motor akımı 4–6A aralığındaysa ve kalkışta trip yaşıyorsanız MS116-10'a geçin.
Ayar değerini motorun tam nominal akımına mı eşitlemeli, yoksa biraz üstüne mi ayarlamalı?
Ayar değeri motorun etiket akımına (motor adı plakasındaki If değerine) eşitlenmelidir. Bunun altında ayar yapıldığında motor tam yük altında gereksiz aşırı yük tripi yaşanır. Bunun üzerinde ayar yapıldığında ise motor gerçekten aşırı yüklendiğinde koruma geç devreye girer. Sıcaklık kompanzasyonu sayesinde ortam sıcaklığı fark gözetmeksizin nominal akımda doğru trip zamanlaması sağlanır. Motor adı plakası değerinin yoksa bağlantı kutusundaki etiket veya motor teknik belgelerine başvurun.
DOL (doğrudan şebeke) kalkışta MS116-10 manyetik trip yapar mı?
Hayır, normal koşullarda yapmaz. 4 kW bir motorun DOL kalkış akımı tipik olarak 50–70A arasındadır. MS116-10'un manyetik trip eşiği Ii = 150A olduğundan 150A'nın altındaki tüm akımlarda manyetik mekanizma devreye girmez. Yalnızca kablo kısa devresi veya motor sargı arızası gibi durumlarda anlık akım 150A'yı aşar ve manyetik trip devreye girer. Normal kalkışlar için termik (aşırı yük) mekanizması Class 10A trip eğrisine göre çalışır.
MS116-10'a yardımcı kontak bloğu eklenerek PLC ile sinyal alınabilir mi?
Evet. MS116-10, ABB'nin standart aksesuar sistemiyle genişletilebilir. Yan montajlı yardımcı kontak blokları (örn. 1NO+1NC) eklenerek trip durumu PLC'ye sinyal gönderilebilir. Bu aksesuarlar hem trip algılama hem de motor hazır/çalışıyor durumunu PLC/SCADA sistemlerine iletmek için kullanılır. Ayrıca şant trip bobini (remote trip komutu için) ve gerilim düşmesi bobini (undervoltage release) de eklenebilir.
Ürün orijinal ABB mi?
Evet. Ariproses olarak yalnızca ABB'nin resmi tedarik kanallarından temin edilen, fabrika mühürlü orijinal ürünler satılmaktadır. Her teslimat fatura belgesiyle tamamlanır. Doğru model seçimi, kalkış akımı hesabı ve aksesuar önerileri için +90 532 224 04 33 veya info@ariproses.com.
İlgili ABB MS116 Serisi Modeller
MS116-6.3 · 1SAM250000R1009
MS116 — 6,3A
MS116-6.3 — 4,0–6,3A
Ayar: 4–6,3A · Ii=50A · 50kA · 2,2kW @ 400V
İnceleMS116-10 · 1SAM250000R1010
Bu Ürün ✓
MS116-10 — 6,3–10A
Ayar: 6,3–10A · Ii=150A · 50kA · 4kW @ 400V
Seçildi ✓MS116-16 · 1SAM250000R1011
MS116 — 16A
MS116-16 — 10–16A
Ayar: 10–16A · 7,5kW @ 400V · 45mm DIN
İncele4 kW Motorunuz için Ii = 150 A Manyetik Trip ve 50 kA Sigortasız Koruma — ABB MS116-10
Stok, fiyat, doğru ayar değeri seçimi, kalkış akımı hesabı
ve aksesuar önerileri için hemen ulaşın.
Orijinal ABB Ürünü Hızlı Kargo Kalkış Akımı Hesabı Desteği Fatura Belgeli Proje & Toplu Alım İndirimi
Motor Koruma Şalteri (MKŞ) veya Manual Motor Starter nedir ?
Elektrik motorlarına yol verme/çalıştırma uygulamalarında aşırı akım ve kısa devre durumlarına karşı koruyucu bir özellik ortaya koyan ve manuel olarak
devreyi açma ve kapama işlemi yapabilmeyi mümkün kılan elektromekanik elektriksel kontrol, koruma ve kumanda devresi elemanlarıdır.
devreyi açma ve kapama işlemi yapabilmeyi mümkün kılan elektromekanik elektriksel kontrol, koruma ve kumanda devresi elemanlarıdır.
ABB global pazara yüksek teknoloji geniş bir motor koruma çözümü sunuyor.
Neden, Motor Koruma Şalteri ?
Motor Koruma Şalteri: elektrik devreleri ve motor koruma uygulamalarında kullanılan koruma cihazlarıdır.
Motor kontrolü ve koruması tek bir ürün ile sağlanabilir.
Bu cihazlar ile motor anahtarlaması manuel (elle) olarak yapılır ve motorlar kısa devre, aşırı akım ve faz hatasına karşı korunur.
Sigorta kullanılmadan yapılan motor koruma şalterli koruma ile fiyat ve yerden tasarruf sağlanır.
Ayrıca bir kısa devre durumunda motor milisaniyeler mertebesinde durdurulabilir .
Müşteri kazançları / kullanıcıya faydaları :
– Kompakt dizayn / yerden kazanç,
– Tek cihazda çok sayıda fonksiyon,
– Hızlı reaksiyon / hızlı akım sınırlama,
– Global pazara uygun motor koruma konsepti (IEC, UL),
– Güvenli ve uygun fiyatlı çözüm...
ABB müşteri odaklı ürün konsepti ile global pazara, motor koruma alanındaki uzmanlık ve deneyimlerini aktarıyor.
– Verimli ve yüksek performanslı ürünler,
– Uluslararası onay ve sertifikalar,
– Teknik uygulamalar için çözümler...
Koruma Fonksiyonları :
– Aşırı akım,
– Kısa devre,
– Faz kaybı hassasiyeti.
Özellikleri:
– Manuel kontrol,
– Ayırma fonksiyonu,
– OFF pozisyonunda kilitlenebilir mandal,
– Açma ve düşük gerilim bobinleri ile uzaktan kontrol,
– Açma göstergesi,
– Sıcaklık kompanzasyonu,
– Ayarlanabilir akım aralığı.
Gelişmiş Ürün Ailesi:
– 100 kA’e kadar kısa devre kesme kapasitesi,
– Sadece manyatik korumalı ürünler (sadece kısa devre koruma),
– DIN rayı dizayna uygunluk,
– Trafo koruması için özel tipler,
– Geniş aksesuar seçeneği,
– Sistem çözümleri.
Üstün Özellikleri:
– Aşırı akım veya kısa devre durumunda mandal ortada bulunan “trip” pozisyonunda kalır (MS132, MO132, MS4xx, MO4xx, MS132-T Serilerinde) .
– Kısa devre açmasında ayrı bir uyarı penceresi ile durum indikasyonu (MS132, MO132, MS132-T Serilerinde) .
– Ayrıca bir aksesuar gerektirmeden OFF pozisyonununda asma kilit takılabilme olanağı (MS132, MO132, MS4xx, MO4xx, MS132-T Serilerinde) .
– ABB kontaktörler ile mükemmel uyum.
