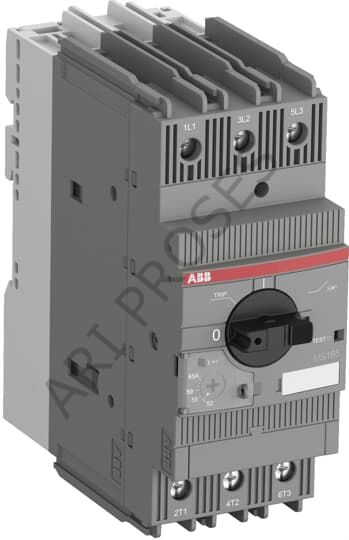

ABB MS165-65 Motor Koruma Şalteri 52–65A 50kA (1SAM451000R1017)
ABB MS165-65 Motor Koruma Şalteri (52–65 A) | 1SAM451000R1017
Yüksek güvenlik + hızlı devreye alma: 52–65A ayar, Icu 50kA ve 30 kW (400V AC-3) değerleriyle, pano imalatında “doğru ürün – tek seferde doğru seçim” hedefi için ideal.
3 soruda doğru ürün ?
- Motor etiket akımı 52–65A bandında mı?
- Panonuz için 400VAC’de Icu 50kA hedefiniz var mı?
- Standart motor koruma eğrisi olarak Class 10 yeterli mi?
Ürün Özeti:
ABB MS165-65, motorlar için termik + elektromanyetik koruma sağlayan, aynı zamanda ayırma (disconnect) fonksiyonu sunan bir motor koruma şalteridir. Aşırı yükte ve kısa devrede motorunuzu korur; MS165 platformu ayrıca faz kaybı durumlarına karşı koruma davranışı ile öne çıkar.
Öne Çıkan Avantajlar:
- Ayar aralığı: 52…65 A (termik ayar, mühürlenebilir/korumalı kurulum için ideal)
- Kısa devre performansı: 400VAC’de Ics 30kA, Icu 50kA
- Güç: 400VAC’de 30 kW (AC-3) sınıfı motorlarda yaygın kullanım
- Trip Class 10: endüstriyel standart motor koruma karakteristiği
- Kompakt tasarım: 55 mm genişlik ile pano içinde alan tasarrufu
Tipik Kullanım Alanları:
- Pompalar, fanlar, kompresörler
- Konveyör hatları ve proses tahrikleri
- OEM makineler ve pano imalatı
- Motor besleme hatlarında koruma + ayırma
“Hızlı Sipariş” Notu:
Motor etiket akımı tam sınırdaysa (ör. 65A civarı), ayar ve kablo kesiti seçimi kritik hale gelir. Projenizi yazın; size ayırlama + koordinasyon önerisini netleştirelim.
Teknik Kriterler:
- Ayar Aralığı: 52…65 A
- AC-3 (400V): 30 kW
- Ics (400VAC): 30 kA
- Icu (400VAC): 50 kA
- IP: IP20 (gövde)
- Boyut: 55 × 142.65 × 122.1 mm
- Ağırlık: ~0.98 kg
Teknik Özellikler:
Elektriksel
- Model: MS165-65
- Sipariş Kodu: 1SAM451000R1017
- Akım ayar aralığı: 52…65 A
- Anma çalışma akımı (Ie): 65 A
- Anma çalışma gücü (AC-3, 400V): 30 kW
- Ics (400VAC): 30 kA
- Icu (400VAC): 50 kA
- Anlık kısa devre akımı ayarı (Ii): 975 A
- Trip sınıfı: Class 10
- Standartlar: IEC/EN 60947-1, -2, -4-1
Mühendislik notu
Nihai seçim; beklenen kısa devre seviyesi, kablo kesiti/uzunluğu, koordinasyon (sigorta/kontaktör) ve kalkış tipine (DOL / Y-Δ / soft starter / VFD) göre doğrulanmalıdır.
Mekanik / Montaj
- Genişlik: 55 mm
- Yükseklik: 142.65 mm
- Derinlik: 122.1 mm
- Ağırlık: 0.98 kg
- Klemens tipi: Vidalı
- Koruma sınıfı: IP20 (gövde), IP10 (ana devre terminalleri)
- DIN ray: TH35-7.5 / TH35-15 (IEC 60715)
“Doğru aksesuarı beraber seçelim”
Yardımcı kontak / sinyal kontağı / düşük gerilim bobini (UV) / şönt açtırma gibi aksesuarları projeye göre birlikte seçelim. WhatsApp’tan “MS165-65 aksesuar” yazmanız yeterli.
Sepete Eklemeden Önce 10 Saniye
Motor etiket akımı (A) + motor gücü (kW) + şebeke gerilimi + kalkış tipi bilgilerini gönderin. Size ayar bandı doğrulaması ve koordinasyon önerisini hızlıca iletelim.
