ABB MS116-2.5 (1SAM250000R1007) 1.6–2.5A Motor Koruma Şalteri
ABB MS116-2.5 Motor Koruma Şalteri (1.6–2.5 A) | 1SAM250000R1007
Küçük motor hatlarında “doğru akım bandı” yakalanmadığında gereksiz trip ve duruş artar. MS116-2.5 ile 1.6–2.5A bandını net ayarlayın; motoru aşırı yük + kısa devre + faz kaybı risklerine karşı sigortasız koruyun.
30 saniyede doğru seçimi doğrulayın
- Motor etiket akımı (FLC) 1.6–2.5A bandında mı?
- Şebekede beklenen kısa devre seviyesi için Ics/Icu hedefiniz doğru mu?
- Kalkış tipi (DOL / Y-Δ / soft starter / VFD) net mi? (Ayar stratejisini etkiler.)
Ürün Özeti:

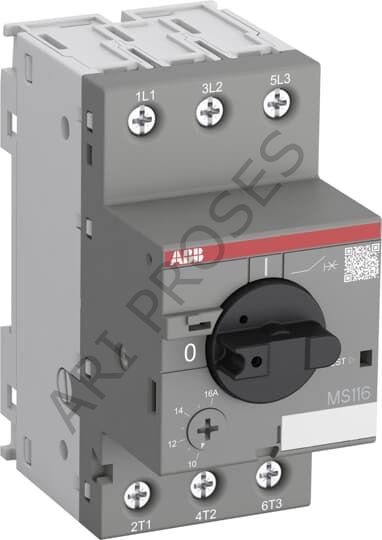

ABB MS116-2.5, kompakt (45 mm) yapıda bir manual motor starter / motor koruma şalteridir. Motorları manuel olarak açıp kapatmak ve sigorta gerektirmeden kısa devre, aşırı yük ve faz kaybı gibi durumlara karşı korumak için kullanılır. Dahili ayırma (disconnect) fonksiyonu bakım sırasında güvenli izolasyon sağlar.
Öne Çıkan Avantajlar:
- Akım ayar aralığı: 1.6…2.5 A
- Ie: 2.5 A
- Kısa devre performansı: 400VAC’de Ics 50 kA, Icu 75 kA
- Anlık kısa devre ayarı (Ii): 31.3 A
- Motor gücü: 400V AC-3 (3 faz) için 0.75 kW
- Trip Class 10A: yaygın endüstriyel motor koruma karakteristiği
Tipik Kullanım Alanları:
- Küçük güç motor hatları (pompa, fan, konveyör, yardımcı tahrikler)
- OEM makine panoları
- Bakım kolaylığı ve hızlı izolasyon istenen motor beslemeleri
Hızlı Sipariş Notu:
Etiket akımı 2.3–2.5A bandındaysa ayar ve kablo kesiti kritikleşebilir. WhatsApp’tan “MS116-2.5 ayar” yazın; 1 dakikada doğrulayalım.
Teknik Kriterler:
- Setting Range: 1.6…2.5 A
- Ie: 2.5 A
- AC-3 (400V): 0.75 kW
- Ics (400VAC): 50 kA
- Icu (400VAC): 75 kA
- Ii: 31.3 A
- Boyut: 45 × 90 × 85.6 mm
- Ağırlık: 0.265 kg
- Koruma: IP20 (gövde), IP10 (klemens)
Teknik Özellikler:
Elektriksel
- Model: MS116-2.5
- Ürün Kodu: 1SAM250000R1007
- Akım ayar aralığı: 1.6…2.5 A
- Anma çalışma akımı (Ie): 2.5 A
- Ics (400VAC): 50 kA
- Icu (400VAC): 75 kA
- Anlık kısa devre ayarı (Ii): 31.3 A
- AC-3 (400V, 3 faz): 0.75 kW
- Trip sınıfı: Class 10A
- Anma çalışma gerilimi: 690 VAC
- Standartlar: IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1
Mühendislik notu
Nihai seçim; beklenen kısa devre seviyesi, koordinasyon (kontaktör/sigorta), kablo kesiti ve kalkış tipine göre doğrulanmalıdır.

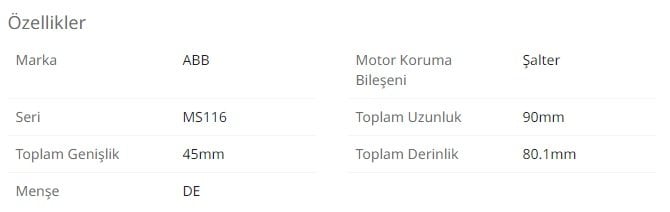

Mekanik / Montaj
- Genişlik: 45 mm
- Yükseklik: 90 mm
- Derinlik: 85.6 mm
- Ağırlık: 0.265 kg
- Klemens: Vidalı
- DIN ray: TH35-7.5 / TH35-15 (IEC 60715)
- Koruma sınıfı: IP20 (gövde), IP10 (ana devre terminalleri)
Aksesuar Kancası (Upsell)
Yardımcı kontak, sinyal kontağı, düşük gerilim bobini (UV), şönt açtırma ve 3-faz bara gibi aksesuarlarla projeye özel set oluşturabiliriz. Teklif formuna “MS116-2.5 aksesuar” yazmanız yeterli.
Netleştiyse: Sepete Ekle, aynı gün süreç başlasın
Motor etiket akımı (A) + güç (kW) + gerilim + kalkış tipi bilgilerini gönderin. Size ayar bandı doğrulaması ve koordinasyon önerisini hızlıca iletelim.
