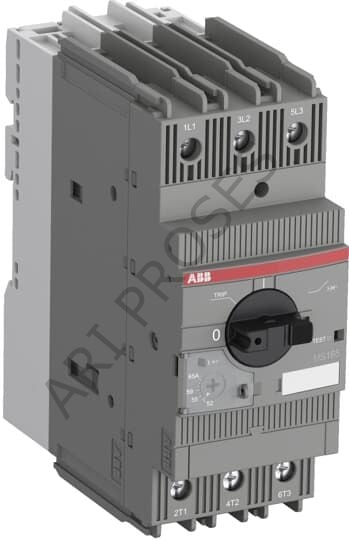

ABB MS165-42 22kW Motor Koruma Şalteri 30–42A | 50kA (1SAM451000R1015)
ABB MS165-42 Motor Koruma Şalteri (30–42 A) | 1SAM451000R1015
Motor hattında “arıza sonrası maliyet” istemeyenler için: Trip Class 10 karakteristiği, 30–42A ayar ve 400VAC’de 50kA kesme performansı ile güvenli koruma.
42A motor hattı için “net koruma”
Motor etiket akımınız 30–42A bandındaysa ve panoda 400VAC’de 50kA seviyesinde kesme kapasitesi hedefleniyorsa, ABB MS165-42 sahada güvenilir ve hızlı devreye alma sağlar.
Ürün Özeti:
ABB MS165-42, motorların aşırı yük ve kısa devre durumlarında korunması için termik-manyetik prensiple çalışan bir motor koruma şalteridir. MS165 ailesi, motoru faz kaybı gibi kritik durumlarda korumaya yardımcı olur; entegre ayırma fonksiyonu sayesinde bakım/servis süreçlerini kolaylaştırır.
Öne Çıkan Avantajlar:
- Ayar Aralığı: 30…42 A (termik ayar)
- Kısa devre performansı: 400VAC’de Ics 50 kA, Icu 50 kA
- Motor gücü: 400V AC-3 için 22 kW
- Trip Class 10: endüstride yaygın motor koruma karakteristiği
- Kompakt yapı: 55 mm genişlik ile pano alanı optimizasyonu
Tipik Uygulamalar:
- Pompalar / fanlar / kompresörler
- Konveyör hatları ve tahrik sistemleri
- OEM makineler, MCC panoları, proses hatları
- Kontaktör ile birlikte motor koruma kombinasyonları
Satın Almadan Önce 30 Saniye
- Motor etiket akımı 30–42A aralığında mı?
- Şebeke kısa devre seviyesi için 50kA hedefi yeterli mi?
- Kalkış tipi (DOL / Y-Δ / soft starter / VFD) net mi?
Teknik Özellikler:
Elektriksel
- Model: MS165-42
- Sipariş Kodu: 1SAM451000R1015
- Akım ayar aralığı: 30…42 A
- Anma çalışma akımı (Ie): 42 A
- Ics (400VAC): 50 kA
- Icu (400VAC): 50 kA
- Anlık kısa devre akımı ayarı (Ii): 630 A
- Motor gücü (AC-3, 400V): 22 kW
- Standartlar: IEC/EN 60947-1, -2, -4-1
Mühendislik notu
Nihai seçim; beklenen kısa devre seviyesi, kablo kesiti/uzunluğu, koordinasyon (sigorta/kontaktör) ve kalkış tipine göre doğrulanmalıdır.
Mekanik / Montaj
- Genişlik: 55 mm
- Yükseklik: 142.65 mm
- Derinlik: 122.1 mm
- Ağırlık: 0.97 kg
- Koruma sınıfı: IP20 (gövde), IP10 (ana devre terminalleri)
- Klemens tipi: Vidalı
Aksesuar Kancası (Upsell)
Yardımcı kontak / sinyal kontağı / UV release / şönt açtırma gibi aksesuarları projeye göre birlikte seçebiliriz. Teklif talep formuna “MS165-42 aksesuar” notu düşmeniz yeterli.
Netleştiyse: Sepete Ekle, süreç aynı gün başlasın
Motor etiket akımı (A) + güç (kW) + gerilim + kalkış tipi bilgilerini iletin. Size ayar bandı doğrulaması ve koordinasyon önerisini hızlıca iletelim.
