Weintek MT8102iP 10.1'' HMI Dokunmatik Operatör Paneli ( Yeni Kodu: MT8106iP )
Weintek MT8106iP 10.1 inç Geniş Ekran Endüstriyel HMI Dokunmatik Operatör Paneli (Human Machine Interface — İnsan Makine Arayüzü / Operatör Paneli) — 10,1" Geniş Görüş Açılı (WVA) TFT LCD Ekran, 1024 × 600 Çözünürlük, 16,7 Milyon Renk, LED Arka Aydınlatma, Rezistif Dokunmatik, Dual-Core RISC ARM İşlemci, 128 MB RAM + 256 MB Flash Bellek, Ethernet 10/100 Base-T, COM1/COM3 RS-232 ve COM2/COM3 RS-485 (2W/4W, MPI 187.5K) Seri Portlar, USB 2.0, Dahili Güç İzolasyonu, Fansız Tasarım, NEMA4 / IP65 Ön Panel Koruması, Ücretsiz EasyBuilder Pro Yazılımı ve EasyAccess 2.0 Uzaktan Erişim Desteği — PLC ve Otomasyon Sistemleri Görselleştirme için Endüstriyel Operatör Paneli
Weintek · iP Serisi (MT8000 iP Endüstriyel HMI Operatör Panelleri) · ★ Sitede Weintek HMI / operatör paneli kategorisi · Model: MT8106iP · Ekran: 10,1" Geniş Görüş Açılı (WVA) TFT LCD · Çözünürlük: 1024 × 600 · Renk: 16,7 milyon renk · Arka Işık: LED · Dokunmatik: Rezistif dokunmatik ekran · ★ İşlemci: Dual-core (çift çekirdek) RISC ARM CPU · Bellek: 128 MB RAM + 256 MB flash (eMMC) · ★ Haberleşme: Ethernet 10/100 Base-T × 1 · COM1/COM3 RS-232 · COM2/COM3 RS-485 (2W/4W) · USB 2.0 · ★ MPI 187.5K desteği (COM2 & COM3 RS-485) · ★ Dahili güç izolasyonu (built-in power isolation) · ★ Fansız tasarım (sessiz, uzun ömür) · Koruma: NEMA4 / IP65 ön panel (iç mekan) · ★ Yazılım: Ücretsiz EasyBuilder Pro · EasyAccess 2.0 opsiyonel (uzaktan erişim) · Güç: DC (SELV) · Pano kesimi: 260 × 202 mm · Ağırlık: ~1 kg · CE sertifikalı · Orijinal Weintek — Ariproses güvencesiyle
Bu Weintek HMI paneli son 24 saatte 28 otomasyon mühendisi, makine üreticisi ve pano programcısı tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Modern makineler ve otomasyon sistemleri, operatörün sistemi izleyip kontrol edebileceği bir arayüze ihtiyaç duyar. Eskiden bu, panodaki onlarca buton, lamba ve gösterge ile yapılırdı. HMI (Human Machine Interface — insan-makine arayüzü), tüm bunları tek bir dokunmatik ekranda birleştirir — durum gösterimi, komut verme, alarm, grafik, reçete yönetimi. Weintek MT8106iP, bu görev için tasarlanmış 10,1" geniş ekranlı bir HMI operatör panelidir. PLC'ye bağlanır (Ethernet veya seri port ile), makinenin verilerini okur ve ekranda görselleştirir, operatörün dokunarak verdiği komutları PLC'ye iletir. Dual-core işlemci, geniş haberleşme seçenekleri ve güçlü ama ücretsiz EasyBuilder Pro yazılımı ile hem kolay programlanır hem güvenilir çalışır.
Model Kodu Çözümleme — MT8106iP
Model Kodunun Anlamı
MT = Weintek HMI · 8106 = model/boyut sınıfı (10.1") · iP = iP serisi (ekonomik, çoklu seri port) · Aile: MT8051iP (4.3"), MT8072iP (7"), MT8102iP / MT8106iP (10.1")
Ana Teknik Spesifikasyonlar
Ekran
WVA TFT
LCD
Çözünürlük
16.7M
renk
İşlemci
RISC ARM
128MB RAM
Haberleşme
RS232/485
+ USB
Panel Yapısı ve Bağlantılar
10.1" Dokunmatik HMI + Çoklu Haberleşme
- Ekran10.1" WVA
- Çözünürlük1024×600
- Ethernet10/100 ×1
- SeriRS232 + RS485
- Bellek128MB+256MB
- Ön PanelIP65
★ 10.1" Geniş Görüş Açılı (WVA) Ekran
1024×600 WVA TFT LCD — Geniş Açıdan Net Görüntü
MT8106iP, 10,1" Geniş Görüş Açılı (Wide Viewing Angle — WVA) TFT LCD ekrana sahiptir. WVA avantajı: Ekrana yandan, üstten veya alttan bakıldığında bile renkler solmadan, görüntü net kalır — operatör panelin tam karşısında olmasa da değerleri rahatça okur (makine başında hareket halindeki operatörler için önemli). 1024 × 600 çözünürlük: Geniş ekranda detaylı grafikler, çoklu gösterge, trend eğrileri ve metin net görünür. 16,7 milyon renk: Zengin, canlı görselleştirme (durum renkleri, grafikler, animasyonlar). LED arka aydınlatma: Parlak, enerji verimli, uzun ömürlü (cıvasız). Rezistif dokunmatik: Eldivenle, kalemle veya parmakla çalışır — endüstriyel ortamlar için uygun (toz/sıvı olsa da basınçla algılar). 10.1" boyut: Karmaşık makineler için yeterli alan — birden fazla ekran/sayfa, detaylı SCADA benzeri görselleştirme. Bu ekran kalitesi, operatörün makineyi rahat ve doğru izlemesini sağlar.
★ Geniş Haberleşme — PLC ve Sistem Entegrasyonu
Ethernet + RS-232 + RS-485 + USB — Her PLC ile Konuşur
MT8106iP, zengin haberleşme portları ile hemen her PLC ve otomasyon cihazına bağlanır. (1) Ethernet 10/100: Modern PLC'ler (Siemens, Allen-Bradley, Mitsubishi, Omron vb.), SCADA, ağ, uzaktan erişim. (2) RS-232 (COM1/COM3): Seri PLC, yazıcı, barkod okuyucu, eski cihazlar. (3) RS-485 2W/4W (COM2/COM3): Modbus RTU, uzun mesafe seri, çoklu cihaz (multidrop). ★ MPI 187.5K: COM2 & COM3 RS-485, Siemens MPI protokolünü destekler (S7-300/400 PLC doğrudan bağlantı). (4) USB 2.0: Proje aktarma, USB bellek ile veri/log kaydetme, çevre birimi. ★ Çoklu sürücü desteği: EasyBuilder Pro, yüzlerce PLC markası/protokolü için hazır sürücü içerir — sadece seçip bağlarsınız. ★ Aynı anda çoklu bağlantı: HMI birden fazla PLC/cihaza aynı anda bağlanabilir (örn. Ethernet'ten 1 PLC + RS485'ten başka cihaz). Bu geniş bağlantı esnekliği, MT8106iP'yi farklı marka ve nesil sistemlerin bir arada olduğu tesislerde ideal kılar.
★ EasyBuilder Pro — Ücretsiz Güçlü Yazılım
Ücretsiz Tasarım Yazılımı — Kolay Programlama
MT8106iP, Weintek'in ücretsiz EasyBuilder Pro yazılımı ile programlanır. Ne sağlar: (1) Ekran tasarımı: Sürükle-bırak ile butonlar, göstergeler, grafikler, animasyonlar yerleştirilir. (2) PLC bağlantısı: Yüzlerce PLC sürücüsü hazır — seçilip adresler tanımlanır. (3) Alarm yönetimi: Alarm tanımlama, kaydetme, gösterme. (4) Trend/grafik: Veri kaydı ve eğri gösterimi. (5) Reçete (recipe): Üretim reçeteleri saklama/yükleme. (6) Çoklu dil: Çok dilli arayüz tasarımı (Türkçe dahil). (7) Kullanıcı yetkilendirme: Şifre/seviye bazlı erişim. ★ EasyAccess 2.0 (opsiyonel): İnternetten uzaktan erişim HMI'yi dünyanın her yerinden izleyip kontrol edebilir, uzaktan bakım/güncelleme yapabilirsiniz. Avantaj: Yazılım ücretsizdir (lisans maliyeti yok) ama profesyonel özellikler sunar → toplam sahip olma maliyeti düşük. Weintek'in güçlü ve ücretsiz yazılımı, iP serisini ekonomik ve cazip kılan en önemli unsurlardan biridir.
Temel Özellikler
MT8106iP Öne Çıkan Özellikleri
10.1" WVA Ekran
Geniş görüş açısı — her yönden net görüntü
Dual-core CPU
Çift çekirdek — hızlı açılış ve akıcı çalışma
Çoklu Haberleşme
Ethernet + RS232 + RS485 + USB — her PLC ile
Güç İzolasyonu
Dahili — elektriksel gürültüye karşı koruma
Fansız
Hareketli parça yok — sessiz, güvenilir, uzun ömür
EasyAccess 2.0
Opsiyonel — internetten uzaktan erişim/izleme
Weintek iP Serisi — Ekran Boyutu Seçenekleri
iP Serisi HMI Modelleri (Ekran Boyutuna Göre)
| MODEL | EKRAN | ÇÖZÜNÜRLÜK |
| MT8051iP | 4,3" | 480 × 272 |
| MT8072iP | 7,0" | 800 × 480 |
| MT8102iP | 10,1" | 1024 × 600 |
| MT8106iP ✓ (bu ürün) | 10,1" | 1024 × 600 |
Öne Çıkan Özellikler — 6'lı Özet
10.1" Ekran
WVA TFTGeniş, net, 1024×600 16.7M renk dokunmatik
Dual-core
HızlıÇift çekirdek RISC — akıcı performans
Çoklu Port
Eth+232/485USB dahil — her PLC ve cihazla bağlantı
EasyBuilder Pro
ÜcretsizGüçlü, ücretsiz tasarım yazılımı
Fansız
IP65 ÖnGüvenilir, sessiz, endüstriyel dayanım
EasyAccess 2.0
Uzaktanİnternetten izleme/kontrol (opsiyonel)
Tipik Uygulama Alanları
| Genel Bilgiler | |
| Model | MT8106iP |
| Ürün Serisi | iP Serisi (MT8000 iP) |
| Ürün Tipi | HMI dokunmatik operatör paneli |
| Üretici | Weintek |
| Menşei | Tayvan |
| Ekran | |
| Ekran Boyutu | 10,1" (geniş ekran) |
| Ekran Tipi | WVA TFT LCD (geniş görüş açısı) |
| Çözünürlük | 1024 × 600 |
| Renk | 16,7 milyon renk |
| Arka Aydınlatma | LED |
| Dokunmatik | Rezistif |
| İşlemci ve Bellek | |
| İşlemci | Dual-core RISC ARM CPU |
| RAM | 128 MB |
| Flash Bellek | 256 MB (eMMC) |

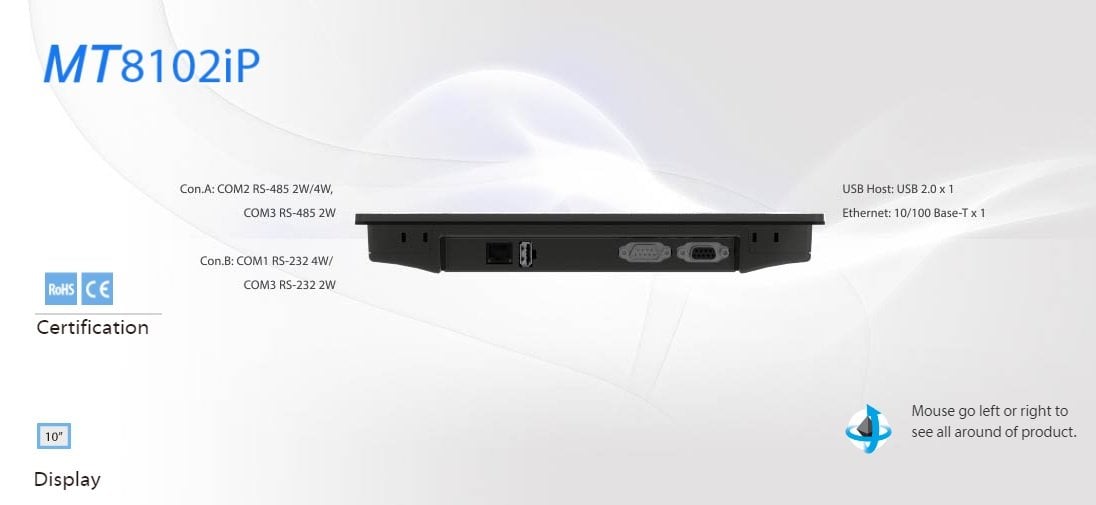

| Haberleşme | |
| Ethernet | 10/100 Base-T × 1 |
| RS-232 | COM1 (4W) + COM3 (2W) — Con.B |
| RS-485 | COM2 (2W/4W) + COM3 (2W) — Con.A |
| MPI Desteği | 187.5K (COM2 & COM3 RS-485) |
| USB | USB 2.0 × 1 |
| Fiziksel ve Çevre | |
| Güç İzolasyonu | Dahili |
| Soğutma | Fansız |

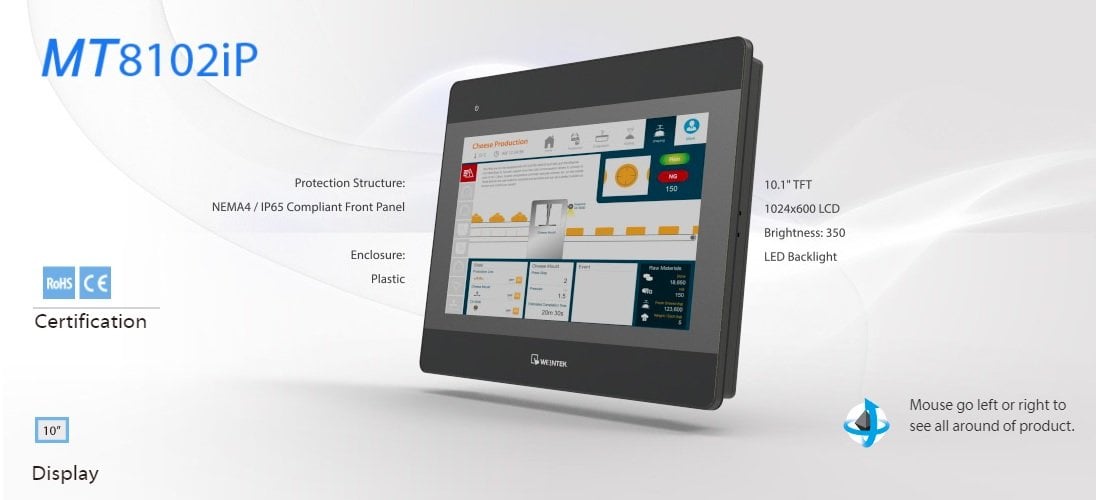

| Ön Panel Koruma | NEMA4 / IP65 (iç mekan) |

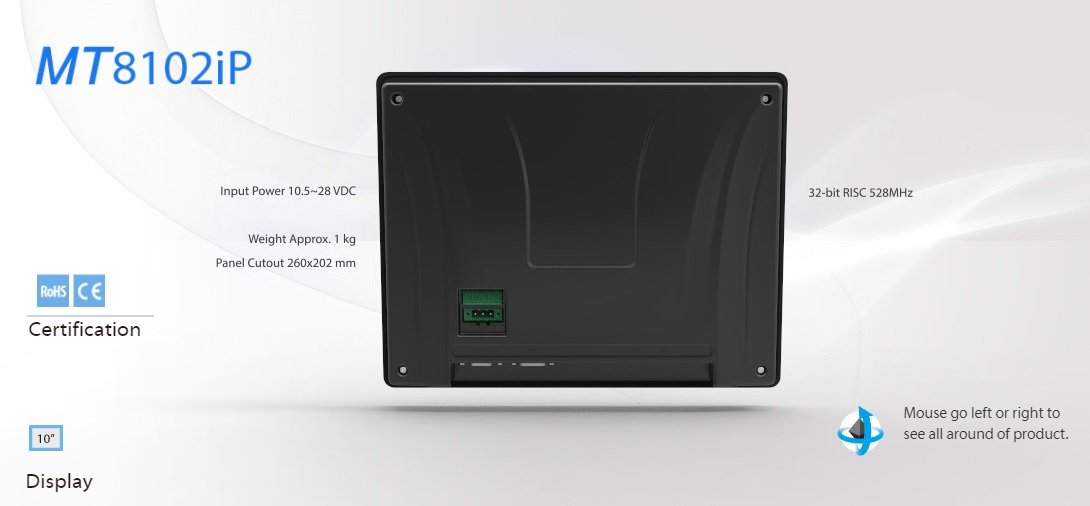

| Güç Beslemesi | DC (SELV) |
| RTC Pili | CR2032 3V |
| Pano Kesimi | 260 × 202 mm |
| Ağırlık | ~1 kg |
| Yazılım ve Sertifika | |
| Tasarım Yazılımı | EasyBuilder Pro (ücretsiz) |
| Uzaktan Erişim | EasyAccess 2.0 (opsiyonel) |
| Sertifika | CE |
| Garanti | 12 ay |
Makine ve Otomasyon Sistemleriniz için 10.1" Geniş Ekran Weintek HMI Dokunmatik Operatör Paneli
Stok, fiyat, HMI seçimi (ekran/haberleşme), programlama ve PLC entegrasyonu desteği,
EasyAccess 2.0 uzaktan erişim, komple otomasyon paneli (HMI+PLC+sürücü) için hemen ulaşın.
