Weintek Orijinal ✅ uygun fiyat MT iE — Industrial Enhanced ATEX Zone 2/22 G/D UL cULus + CE

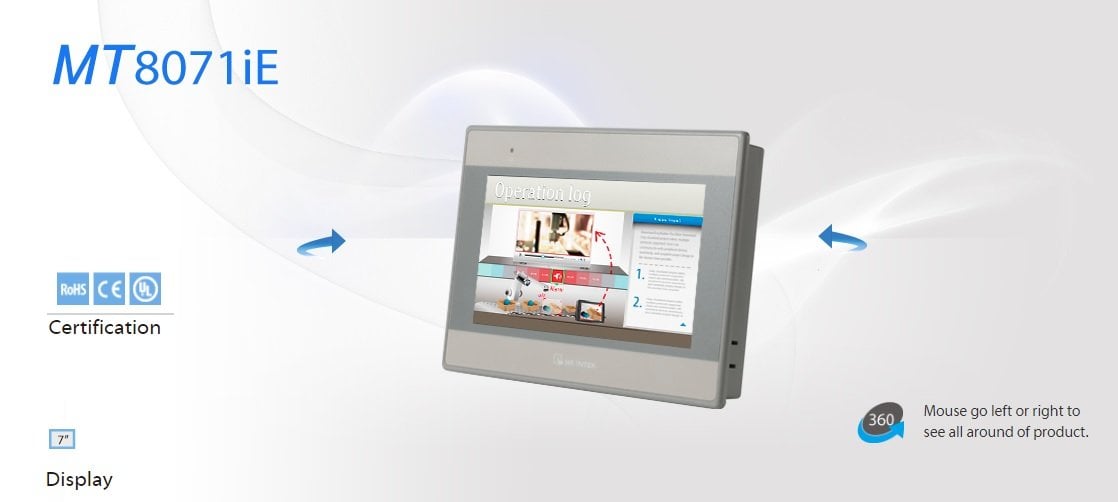

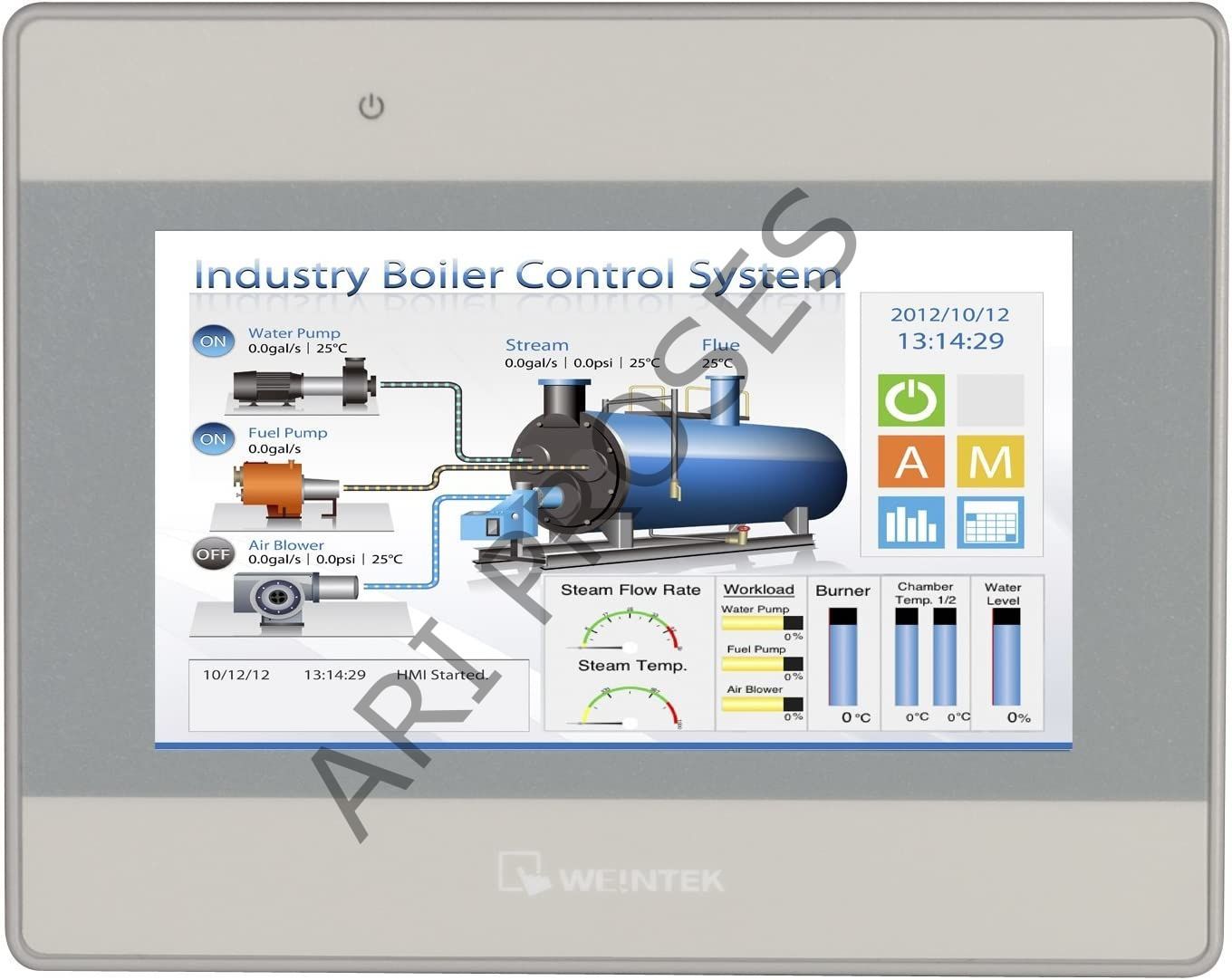

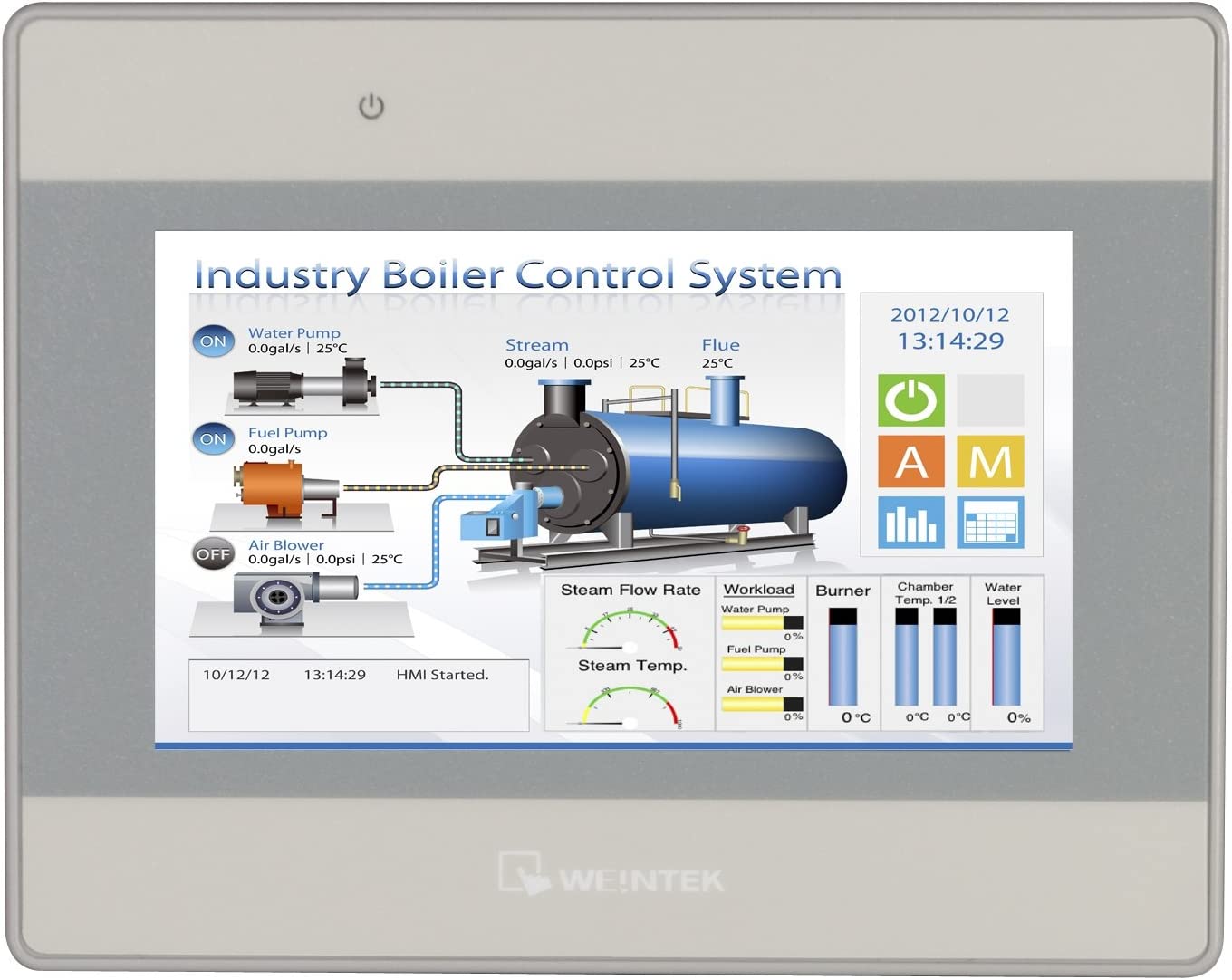

Weintek MT8071iE1 7" TFT LCD Endüstriyel Dokunmatik HMI Paneli — ATEX Zone 2/22 Category 3 G/D (Patlayıcı Gaz + Toz Onaylı) + UL cULus Listed + CE Sertifikalı, PCB Coating'li, 800 × 480 Çözünürlük, 800:1 Yüksek Kontrast, 32-bit RISC 600 MHz İşlemci, 3 COM Port (COM1 RS-232 + COM2 RS-485 + COM3 RS-485 ile İki MPI 187.5K Seçeneği) ve UL Type 4X / NEMA4 / IP65 Korumalı Industrial Enhanced HMI
Weintek MT iE Series — Industrial Enhanced · Premium Endüstriyel HMI · 7" TFT LCD · 800 × 480 piksel · 16,7M renk · 400 cd/m² · 800:1 yüksek kontrast · LED arka aydınlatma >30.000 saat · Görüş açısı 80/60/80/80 · 4-wire Resistive dokunmatik · 32-bit RISC 600 MHz işlemci · 128 MB Flash + 128 MB RAM · Dahili RTC · 3 COM Port: COM1 RS-232 (Male) + COM2 RS-485 2W/4W (Female) + COM3 RS-485 2W (Female) · ★ COM2 ve COM3 her ikisi MPI 187.5K destekli (aynı anda biri) · 1× USB 2.0 Host + 1× Ethernet 10/100 + DIP SW + Fuse · ★ PCB Coating: Var — korozyon dayanımı · ★★ ATEX Zone 2/22 Category 3 G/D — patlayıcı gaz + toz ortamlarına onaylı · ★ UL cULus Listed + CE sertifikalı · UL Type 4X (indoor) / NEMA4 / IP65 ön panel · 24V DC · 0,6 kg · Boyut 200,3 × 146,3 × 34 mm · Panel cutout 192 × 138 mm · EasyBuilder Pro V4.10.04+ · RZUSK7010 USB clamp dahil
MT8071iE1 MT iE Industrial Enhanced ATEX Zone 2/22 G+D UL cULus + CE PCB Coating ✓ 3 COM Port · 2× MPI
ATEX 2/22
Gaz + Toz
UL cULus
Listed Onaylı
3 COM
2× MPI Seçimi
Bu ürün son 24 saatte 23 petrokimya mühendisi, ATEX uyumluluk danışmanı, tahıl/yem tesis sorumlusu ve UL ihracat projeleri uzmanı tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Weintek MT8071iE1, MT iE Industrial Enhanced ailesinin 7" TFT LCD patlayıcı atmosfer onaylı premium endüstriyel HMI panelidir. Ekran: 7" TFT LCD · 800 × 480 piksel · 16,7 milyon renk · 400 cd/m² parlaklık · 800:1 yüksek kontrast · LED arka aydınlatma (>30.000 saat) · Görüş açısı 80°/60°/80°/80° (T/B/L/R — geniş). 4-wire Resistive dokunmatik · ±%2 hassasiyet. İşlemci: 32-bit RISC 600 MHz · 128 MB Flash · 128 MB RAM · Dahili RTC. I/O Portlar — 3 COM Port + Ethernet + USB: COM1 RS-232 (9 Pin Male D-sub: Pin 2 RxD, Pin 3 TxD, Pin 5 GND, Pin 7 RTS, Pin 8 CTS) + COM2 RS-485 2W/4W (9 Pin Female D-sub) + COM3 RS-485 2W (9 Pin Female D-sub — Pin 6 Data-, Pin 9 Data+) + 1× USB 2.0 Host + 1× Ethernet 10/100 Base-T. USB Client YOK, SD Card YOK, CAN Bus YOK, HDMI YOK, Audio YOK. RS-485 Dual Isolation YOK. ★ COM2 ve COM3 RS-485 2W her ikisi MPI 187.5K destekli — datasheet notu: "please use one at one time" (aynı anda biri kullanılır). Cihaz arka tarafta DIP Switch ve Fuse mevcut. Güç: 24V DC ±20% · 450 mA @ 24V DC · Built-in power isolation · 500V AC voltaj direnci (1 dk) · İzolasyon direnci >50MΩ @ 500V DC · Vibrasyon 10-25 Hz X/Y/Z 2G 30 dk. ★ PCB Coating: Var (Yes) — korozyon koruması. Kasa: Plastik · Boyutlar (W × H × D) 200,3 × 146,3 × 34 mm · Panel cutout 192 × 138 mm · Ağırlık ~0,6 kg · Panel mount. Çevre: UL Type 4X (indoor only) + NEMA4 + IP65 ön panel · Depo -20°C ile +60°C · Çalışma 0°C ile +50°C · Nem %10-90 (yoğuşmasız). ★ SERTIFİKALAR: CE marked + ATEX Zone 2/22 Category 3 G/D (patlayıcı gaz Zone 2 + patlayıcı toz Zone 22) + UL cULus Listed. Yazılım: EasyBuilder Pro V4.10.04+ (seri 2208xxxxxx ve sonrası MPI için V6.07.01+) · Opsiyonel EasyAccess 2.0 (RZACEA020). Paketle birlikte: RZUSK7010 USB Clamp & Tying Strap. Üretici: WEINTEK LABS., INC. (Taiwan). Datasheet rev: 2022-07-27. Ariproses güvencesiyle.
Endüstriyel HMI segmentinde Weintek iki ana paralel ürün ailesi sunar: MT iP (klasik yerel HMI) ve MT iE (Industrial Enhanced — endüstriyel zorlu ortamlar). MT8071iE1, MT iE ailesinin 7" patlayıcı atmosfer onaylı premium modelidir. MT iP klasik (örn. MT8072iP) standart endüstri ortamları için ekonomik bir çözümken, MT iE aynı boyut ve fiyat aralığında PCB coating, ATEX Zone 2/22 sertifikası, UL cULus Listed, 3 COM port, daha yüksek kontrast, geniş görüş açısı, DIP SW + Fuse gibi gelişmiş özellikler sunar. Hangi tesislerde ihtiyaç olur: Petrokimya rafinerileri (Zone 2 gaz), tahıl/yem/un fabrikaları (Zone 22 toz patlaması), kimya prosesleri, ilaç üretim, Kuzey Amerika ihracat projeleri (UL gereksinimi), korozif atmosferli tesisler (PCB coating).
Sipariş Bilgisi — Datasheet'ten
Datasheet Doğrulaması: Sipariş kodu: MT8071iE1 — 7" 800 × 480 TFT LCD HMI, 128 MB flash + 128 MB RAM dahili. Paketle birlikte dahil: RZUSK7010 — USB Clamp & Tying Strap (USB kablo sabitleme için — endüstriyel ortamlarda titreşim/sallantı için kritik). Opsiyonel aksesuar: RZACEA020 — EasyAccess 2.0 Activation Card (bulut uzak erişim). Üretici: WEINTEK LABS., INC. Datasheet revizyonu: MT8071iE1_Datasheet_ENG_20220727 (27 Temmuz 2022 sürümü). EasyBuilder Pro: V4.10.04+ minimum. ★ Önemli not: Seri numarası 2208xxxxxx ve sonrası ürünler için MPI fonksiyonu minimum EasyBuilder Pro V6.07.01 gerektirir (datasheet'te dipnot olarak belirtilmiş).
3 Premium Sertifika — Tek HMI'da
BU ÜRÜNÜN EN AYIRT EDİCİ ÖZELLİĞİ — Üçlü Premium Sertifika
CE Marked
Avrupa BirliğiEU Direktifleri uyumlu — Türkiye ve AB iç piyasası için yasal uyumluluk standardı
ATEX Zone 2/22
Category 3 G/DPatlayıcı GAS (Zone 2 — gaz/buhar) + DUST (Zone 22 — toz) atmosfer onayı
UL cULus Listed
UL Type 4XUnderwriters Laboratories ABD + Kanada sertifikası — Kuzey Amerika ihracat
KULLANIM SINIRLAMASI: ATEX onayı SADECE Zone 2 (gaz) ve Zone 22 (toz) içindir. Zone 0/1 (sürekli/sık gaz) veya Zone 20/21 (sürekli/sık toz) alanları için onaylı DEĞİLDİR. UL Type 4X yalnızca iç mekan (indoor) kullanım için onaylıdır.
MT iP (Klasik) vs MT iE (Industrial Enhanced) — Aile İçi Karşılaştırma
Aynı 7" Boyut, Farklı Endüstriyel Zorluk Seviyeleri
| ÖZELLİK | MT8072iP (Klasik) | MT8071iE1 (Bu Ürün) |
| Aile | MT iP klasik yerel HMI | MT iE Industrial Enhanced |
| ATEX Sertifikası | YOK | ★ Zone 2/22 Category 3 G/D |
| UL Sertifikası | YOK (sadece CE) | ★ cULus Listed + Type 4X |
| PCB Coating | YOK | ★ VAR (korozyon dirençli) |
| İşlemci | Dual-core RISC | 32-bit RISC 600 MHz |
| Flash Bellek | 256 MB | 128 MB |
| Kontrast Oranı | 500:1 | 800:1 (daha yüksek) |
| Görüş Açısı (T/B/L/R) | 60/70/70/70 | 80/60/80/80 (daha geniş) |
| COM Port Sayısı | 2 (COM1 RS-232 + COM2 RS-485) | 3 (COM1 + COM2 + COM3) |
| MPI 187.5K Portları | Sadece COM2 RS-485 2W | COM2 VE COM3 (her ikisi) |
| DIP Switch + Fuse | YOK | VAR (arka panel) |
| Ağırlık | 0,52 kg | 0,6 kg (biraz daha ağır) |
| Çalışma Sıcaklığı | 0° - 55°C | 0° - 50°C |
| Panel Cutout | — Aynı: 192 × 138 mm — | — Aynı: 192 × 138 mm — |
| Hedef Kullanıcı | Standart endüstri OEM | Petrokimya, kimya, toz tesisi, UL ihracat |
PCB Coating — Korozyon Dirençli Devre Kartı Kaplaması
PCB Coating: VAR — Korozif ve Nemli Endüstri Ortamları için Devre Kartı Koruması
MT8071iE1'in MT8072iP klasik sürümünden farklı önemli özelliklerinden biri PCB Coating ("Yes" — datasheet) uygulanmasıdır. PCB coating, devre kartı yüzeyine uygulanan ince bir koruyucu polimer (genelde akrilik, üretan veya silikon bazlı) katmandır. Sağladığı korumalar: (1) Korozyon koruması: Tuzlu hava (denizel), kimya buharları, asit dumanı, gübre/tarım atmosferi. (2) Nem direnci: Yüksek bağıl nemde elektriksel kaçak akımları önler. (3) Toz/kir koruması: İletken kontaminantların devre kartı üzerinde yapışmasını engeller. (4) Titreşim ek koruması: Bileşenleri ek olarak tutar. Petrokimya, kimya, gemi, açık deniz platformu, gıda işleme (yıkama buharları), tahıl/yem (toz) gibi ortamlarda kritik özelliktir.
3 COM Port + 2 MPI Seçeneği — Esnek Bağlantı
MT8071iE1: 3 Adet COM Port — MT8072iP'nin 2 COM'una Göre Avantajlı
COM1 RS-232
Male D-sub 9 PinPin 2 RxD, Pin 3 TxD, Pin 5 GND, Pin 7 RTS, Pin 8 CTS — klasik seri haberleşme
COM2 RS-485 2W/4W
Female D-sub 9 Pin · MPI2W: Pin 1 Data-, Pin 2 Data+ · 4W: Pin 1-4 Rx/Tx · MPI 187.5K
COM3 RS-485 2W
Female D-sub 9 Pin · MPI★ Pin 6 Data-, Pin 9 Data+ (farklı pinler!) · MPI 187.5K
COM Port Pin Atamaları — Datasheet'ten Birebir
COM1 (Male D-sub) ve COM2/COM3 (Female D-sub) — Farklı Konektör Tipleri!
COM1 [RS-232] · 9 Pin Male D-sub
| PIN # | İşlev |
|---|---|
| 1 | — |
| 2 | RxD |
| 3 | TxD |
| 4 | — |
| 5 | GND |
| 6 | — |
| 7 | RTS |
| 8 | CTS |
| 9 | — |
COM2 / COM3 [RS-485] · 9 Pin Female D-sub
| PIN # | COM2 2W | COM2 4W | COM3 2W |
|---|---|---|---|
| 1 | Data- | Rx- | — |
| 2 | Data+ | Rx+ | — |
| 3 | — | Tx- | — |
| 4 | — | Tx+ | — |
| 5 | GND (Ortak) | ||
| 6 | — | — | Data- |
| 7 | — | — | — |
| 8 | — | — | — |
| 9 | — | — | Data+ |
Ekran Teknik Özellikleri
Ekran
7" TFT
LCD
Çözünürlük
800×480
WVGA
Parlaklık
400 cd/m²
Endüstriyel
Kontrast
800:1
Yüksek
Görüş Açısı
80/60/80/80
Geniş açı
Premium Donanım Özellikleri — 6'lı Set
Fan-less Cooling
✓ DoğalFan yok — gürültüsüz, bakımsız, uzun ömür
Dahili RTC
✓ Built-inGerçek zaman saati — alarm tarih/saat damgası
Built-in Isolation
✓ DahiliGüç izolasyonu — 500V AC voltaj direnci
DIP SW + Fuse
Arka PanelKonfigürasyon DIP switch + güç sigortası — premium donanım
USB Clamp Dahil
RZUSK7010USB sabitleme kelepçesi paketle birlikte — titreşim koruması
EasyAccess 2.0
OpsiyonelRZACEA020 ile bulut uzak erişim
DIP Switch (a) + Sigorta (b) — Arka Panel Donanımı
MT8071iE1'in arka panelinde MT iP klasik sürümlerde olmayan iki ek donanım bileşeni vardır: (a) DIP Switch — cihaz konfigürasyon ayarları (firmware update modu, factory reset, başlatma seçenekleri) için fiziksel anahtarlar. (b) Fuse (Sigorta) — güç giriş hattında dahili sigorta, kısa devre durumunda otomatik koruma. Servis ve bakım için kullanışlı, premium endüstriyel HMI özelliği.
Fiziksel Boyutlar — Datasheet
Dış Boyutlar
200.3 × 146.3 × 34 mm
W × H × DPanel Cutout
192 × 138 mm
MT8072iP ile aynıAğırlık
~0.6 kg
PCB coating dahilYan Profil
7.4 + 26.6 mm
Flange + gövdePanel Cutout — MT8072iP ile Geçişli
Pano Kesim Ölçüsü: 192 × 138 mm — MT8072iP ile Aynı
MT8071iE1'in pano kesim ölçüsü (192 mm × 138 mm) klasik MT8072iP ile tam olarak aynıdır. Bu, mevcut MT8072iP HMI'larınızı ATEX/UL gerektiren projeler için MT8071iE1 ile değiştirebilirsiniz — pano sacında ek kesim yapmadan. Sadece arka taraf bağlantıları farklı (3 COM vs 2 COM); bağlantı planlaması yenilenmeli. Mekanik geçiş avantajı yıllar boyunca tesis yenilemelerinde önemli zaman ve maliyet tasarrufu sağlar.
Patlayıcı Atmosfer Uygulamaları — ATEX Zone 2/22 Senaryoları
Petrokimya / Rafineri
Zone 2 (Gas)Yanıcı gaz/buhar Zone 2 bölgeleri — proses kontrol HMI
Doğalgaz / LPG Tesisi
Zone 2 (Gas)Gaz dağıtım, dolum istasyonu — yanıcı buhar atmosfer
Kimya / İlaç Üretimi
Zone 2 (Gas)Çözücü buharı, reaktör alanı — proses HMI
Tahıl / Yem Silosu
Zone 22 (Dust)Tahıl tozu patlama riski — silo izleme HMI
Un Fabrikası
Zone 22 (Dust)Un tozu Zone 22 — değirmen, paketleme makinesi HMI
Kimya Tozu İşleme
Zone 22 (Dust)Boya pigment, plastik granül, deterjan toz tesisleri
Weintek MT iE Industrial Enhanced Ailesi — MT8071iE1'in Konumu
4,3"
MT8051iE
Aile giriş seviyesi
✓ Bu Ürün 7"
MT8071iE1
Yaygın ATEX/UL
7"
MT8073iE
Üst sınıf 7"
10,1"
MT8101iE
Büyük endüstriyel
Tipik Uygulama Alanları — Premium Endüstriyel
Petrokimya Operatör PaneliZone 2 gaz atmosferli rafineri alanı — ATEX onaylı HMI zorunlu
Tahıl Silo / DeğirmenZone 22 toz patlaması riskli silolar, değirmenler — ATEX D onaylı
Kuzey Amerika İhracatUL cULus Listed gerekli ABD/Kanada projeleri için — sertifika hazır
Gemi / Deniz PlatformuPCB coating + IP65 tuzlu nem koruması — denizel uygulama
Eski Siemens ModernizasyonuS7-300/400 MPI + ek protokol — 2 MPI portu esnek seçim
Korozif Kimya TesisiAsit buharı, kimya prosesi — PCB coating + IP65 korozyon dayanımı
EasyBuilder Pro Sürüm Notu — Datasheet Dipnotu: MT8071iE1 yapılandırması için EasyBuilder Pro V4.10.04+ uyumludur. Ancak datasheet'in özel notu: "Seri numarası 2208xxxxxx ve sonrası ürünler için MPI fonksiyonu minimum EasyBuilder Pro V6.07.01 gerektirir." Bu, 2022 Ağustos ve sonrası üretilen ürünlerde MPI 187.5K kullanmak istiyorsanız EasyBuilder Pro'nuzu en az V6.07.01 sürümüne güncellemeniz gerektiği anlamına gelir. Eski seri numaralı ürünlerde (örn. 2208 öncesi) MPI eski sürümlerle de çalışır. Yeni ürünleri sipariş ediyorsanız V6.07.01 veya üzeri kullanın — en güncel sürüm www.weintek.com'dan ücretsiz indirilir.
ATEX Zone Sınıflandırma Doğrulaması — Kurulum Öncesi Kritik: Bu HMI SADECE aşağıdaki ATEX bölgeleri için onaylıdır: (1) Zone 2 (Gas) — yanıcı gaz/buhar yalnızca anormal durumlarda kısa süreli oluşabilir. (2) Zone 22 (Dust) — yanıcı toz yalnızca anormal durumlarda kısa süreli oluşabilir. ONAYLI DEĞİL: Zone 0 (sürekli gaz), Zone 1 (sık gaz), Zone 20 (sürekli toz), Zone 21 (sık toz). Tesisinizin ATEX bölge sınıflandırma raporunu yetkili Ex uzmanı ile birlikte değerlendirin. Yanlış zone'da kullanım yangın/patlama riski oluşturur ve sertifika geçersiz kılınır. Türkiye'de ATEX uygulamaları için CSGB ve yetkili bildirim kuruluşu (Notified Body) gözetimi gereklidir.
UL TYPE 4X "INDOOR USE ONLY" KISITLAMASI: Datasheet'in açık notu: "UL Type 4X (indoor use only)". MT8071iE1 UL sertifikası yalnızca iç mekan (indoor) kullanım için onaylıdır — dış mekan (outdoor) uygulamaları için UL sertifikası geçerli değildir. UV ışınları, doğrudan yağmur, kar, buz, dış mekan sıcaklık değişimleri için tasarlanmamıştır. Dış mekan endüstriyel kullanım için Weintek'in özel "outdoor" sürümleri veya ek kabin koruması düşünülmelidir. NEMA4 / IP65 ön panel iç mekan içeriği koruma anlamındadır — su sıçraması ve toz girişine karşı koruma sağlar ama dış mekan dayanımı garanti edilmez.
✔ Weintek MT8071iE1 — MT iE Industrial Enhanced 7" HMI · Datasheet rev. 20220727 | ✔ 7" TFT LCD · 800×480 piksel · 16.7M renk · 400 cd/m² · 800:1 yüksek kontrast | ✔ LED arka aydınlatma · MTBF >30.000 saat · Görüş açısı 80/60/80/80 (geniş) | ✔ 4-wire Resistive dokunmatik · ±%2 hassasiyet | ✔ 32-bit RISC 600 MHz işlemci · 128 MB Flash · 128 MB RAM · Dahili RTC | ✔ 3 COM Port: COM1 RS-232 (Male) + COM2 RS-485 2W/4W (Female) + COM3 RS-485 2W (Female) | ✔ ★ COM2 VE COM3 her ikisi MPI 187.5K destekli (aynı anda biri) | ✔ 1× USB 2.0 Host · 1× Ethernet 10/100 Base-T · DIP SW + Fuse (arka panel) | ✔ USB Client / SD Card / CAN Bus / HDMI / Audio: YOK · RS-485 Dual Isolation: YOK | ✔ ★ PCB Coating: VAR — korozyon koruması (MT iP'de yok) | ✔ ★★ ATEX Zone 2/22 Category 3 G/D — patlayıcı gaz VE toz onaylı | ✔ ★ UL cULus Listed + UL Type 4X (indoor only) | ✔ CE marked + NEMA4 + IP65 ön panel koruma | ✔ 24V DC ±20% · 450 mA @ 24V DC · Built-in power isolation · 500V AC direnci | ✔ Vibrasyon 10-25 Hz · X/Y/Z · 2G · 30 dakika | ✔ Plastik kasa · Fan-less · Panel mount · 200.3 × 146.3 × 34 mm | ✔ Panel cutout 192 × 138 mm (MT8072iP ile aynı) · ~0,6 kg | ✔ Çalışma 0°-50°C · Depo -20°-60°C · Nem %10-90 yoğuşmasız | ✔ EasyBuilder Pro V4.10.04+ (seri 2208xxxxxx+ için V6.07.01+ MPI) | ✔ RZUSK7010 USB Clamp & Tying Strap dahil · Opsiyonel RZACEA020 (EasyAccess 2.0) | ✔ Üretici: WEINTEK LABS., INC. (Taiwan)
Teknik Özellikler (Datasheet Tam Veri)
| Genel Bilgiler | |
| Sipariş Kodu | MT8071iE1 |
| Üretici | WEINTEK LABS., INC. (Taiwan) |
| Aile | MT iE Series — Industrial Enhanced (Premium Endüstriyel) |
| Datasheet Sürümü | MT8071iE1_Datasheet_ENG_20220727 |
| ★ Sertifikalar | |
| CE | CE marked |
| ATEX | Zone 2/22 Category 3 G/D (Gas + Dust) |
| UL | cULus Listed |
| Ekran (Display) | |
| Ekran Tipi | 7" TFT LCD |
| Çözünürlük | 800 × 480 piksel |
| Parlaklık | 400 cd/m² |
| Kontrast Oranı | 800 : 1 |
| Arka Aydınlatma | LED · >30.000 saat ömrü |
| Renk | 16,7 milyon |
| LCD Görüş Açısı (T/B/L/R) | 80° / 60° / 80° / 80° (geniş) |
| Dokunmatik Panel | |
| Tip | 4-wire Resistive |
| Hassasiyet | X ±%2 · Y ±%2 |
| Bellek ve İşlemci | |
| Flash Bellek | 128 MB |
| RAM | 128 MB |
| İşlemci | 32-bit RISC 600 MHz |
| I/O Portları | |
| SD Card Slot | YOK (N/A) |
| USB Host | USB 2.0 × 1 |
| USB Client | YOK (N/A) |
| Ethernet | 10/100 Base-T × 1 |
| COM Port — COM1 | RS-232 (9 Pin Male D-sub) |
| COM Port — COM2 | RS-485 2W/4W (9 Pin Female D-sub) |
| COM Port — COM3 | RS-485 2W (9 Pin Female D-sub) |
| ★ MPI 187.5K Destekli | COM2 ve COM3 RS-485 2W (aynı anda biri) |
| RS-485 Dual Isolation | YOK (N/A) |
| CAN Bus | YOK (N/A) |
| HDMI | YOK (N/A) |
| Audio Output | YOK (N/A) |
| RTC | Built-in (dahili) |
| DIP Switch | Arka panelde mevcut |
| Fuse (Sigorta) | Arka panelde mevcut |
| Güç (Power) | |
| Giriş Gücü | 24V DC ±20% |
| Güç İzolasyonu | Built-in (dahili) |
| Güç Tüketimi | 450 mA @ 24V DC |
| Voltaj Direnci | 500V AC (1 dakika) |
| İzolasyon Direnci | >50 MΩ @ 500V DC |
| Vibrasyon Dayanımı | 10-25 Hz · X/Y/Z · 2G · 30 dakika |
| Mekanik Özellikler | |
| ★ PCB Coating | VAR (Yes) — korozyon koruması |
| Kasa Malzemesi | Plastik |
| Boyutlar (W × H × D) | 200,3 × 146,3 × 34 mm |
| Panel Cutout | 192 × 138 mm |
| Ağırlık | ~0,6 kg |
| Montaj | Panel mount |
| Çevre (Environment) | |
| Koruma Yapısı | UL Type 4X (indoor only) / NEMA4 / IP65 Ön Panel |
| Depolama Sıcaklığı | -20°C ile +60°C |
| Çalışma Sıcaklığı | 0°C ile +50°C |
| Bağıl Nem | %10 - %90 (yoğuşmasız) |
| Yazılım ve Aksesuar | |
| EasyBuilder Pro Minimum | V4.10.04+ (seri 2208xxxxxx+ için MPI V6.07.01+) |
| Weincloud EasyAccess 2.0 | Opsiyonel (RZACEA020 aktivasyon kartı) |
| Pakette Dahil | RZUSK7010 USB Clamp & Tying Strap |
Sık Sorulan Sorular
MT8071iE1 ile MT8072iP arasında nasıl seçim yapmalıyım?
Her iki model 7" 800×480 ekran ile aynı boyut ailesinden, ancak farklı endüstri segmentlerini hedefler. MT8071iE1 (Bu Ürün — Industrial Enhanced) tercih edilen durumlar: ATEX Zone 2 veya Zone 22 patlayıcı atmosferli tesis (petrokimya, kimya, tahıl/yem, un fabrikası), UL cULus gerektiren Kuzey Amerika ihracat projesi, korozyon riskli ortam (kimya, denizel, gemi), 3 COM port + 2 MPI seçeneği gerekli, PCB coating önemli, daha yüksek kontrast (800:1) tercih ediliyor, premium endüstriyel kalite gerekli. MT8072iP (Klasik) tercih edilen durumlar: Standart endüstri ortamı (patlayıcı atmosfer yok), iç piyasa veya AB içi proje (sadece CE yeterli), bütçe öncelikli, daha az COM port yeterli (sadece COM1+COM2), daha hafif ihtiyaç (0,52 kg vs 0,6 kg), daha geniş çalışma sıcaklığı (0-55°C vs 0-50°C). Toplam maliyet: MT8071iE1, sertifika ve PCB coating maliyetleri nedeniyle MT8072iP'den genelde %30-50 daha pahalıdır — ama gerekli durumlarda alternatifsiz.
"ATEX Zone 2/22 Category 3 G/D" tam olarak ne anlama gelir?
ATEX bölge sınıflandırması iki kategoriye ayrılır: Gas (G) — Yanıcı Gaz/Buhar: Zone 0: Sürekli mevcut. Zone 1: Sık oluşabilir. Zone 2 (Bu cihaz onaylı): Yalnızca anormal durumlarda kısa süreli. Dust (D) — Yanıcı Toz: Zone 20: Sürekli mevcut. Zone 21: Sık oluşabilir. Zone 22 (Bu cihaz onaylı): Yalnızca anormal durumlarda kısa süreli. Category 3: Zone 2 (gaz) ve Zone 22 (toz) için tasarlanmış cihaz kategorisi. G/D notasyonu: Hem Gas (G) hem Dust (D) ortamlarında kullanılabilir — bu önemli bir avantajdır. Birçok HMI sadece G veya sadece D onayına sahiptir; MT8071iE1 her ikisini birden destekler. Pratik anlamı: Tesisinizin Zone 2 ve/veya Zone 22 olarak sınıflandırılmış alanlarında yasal ve güvenli olarak kullanabilirsiniz. UYARI: Zone 0/1 (gaz) veya Zone 20/21 (toz) için onaylı DEĞİLDİR — bu alanlarda daha üst sertifikalı cihazlar gerekir.
"COM2 ve COM3 RS-485 2W support MPI 187.5K, please use one at one time" ne demek?
Datasheet'in resmi notu: MT8071iE1'de hem COM2 hem de COM3 RS-485 2W modunda Siemens MPI 187.5K protokolünü destekler — ancak aynı anda yalnızca bir tanesi MPI olarak kullanılabilir. Mümkün olan kullanımlar: (1) COM2 MPI ile Siemens S7-300/400 + COM3 başka protokol (Modbus RTU, Allen-Bradley DF1 vs). (2) COM3 MPI ile Siemens PLC + COM2 başka protokol veya RS-485 4W kullanımı. (3) Aynı anda iki farklı Siemens PLC'ye MPI ile bağlanmak MÜMKÜN DEĞİLDİR. Pratik avantaj: Bu özellik, kablolama esnekliği sağlar — COM2 zaten kullanılıyorsa COM3'ten Siemens'e bağlanabilirsiniz. Ayrıca, MT8072iP'den farklı olarak (sadece COM2 MPI), iki port seçeneği vardır. Önemli: COM3 pin atamaları farklıdır — Pin 6 Data-, Pin 9 Data+ (datasheet'ten doğrulanan). Standart MPI kablonuzu COM3'e bağlamak yeterli olmayabilir; pin atamaya göre yeniden kablo gerekebilir.
PCB Coating gerçekten ne kadar fark yaratır, gerekiyor mu?
PCB Coating, devre kartı yüzeyine ince koruyucu polimer katman uygulamasıdır. Yaratılan koruma seviyesi: Standart pano içi temiz, kuru ortamda gerek yoktur; ancak şu ortamlarda kritik fark yaratır: (1) Kimya prosesi: Asit buharı, çözücü dumanı — kaplama yoksa devre kartı 1-2 yılda korozyona uğrar. (2) Denizel/gemi: Tuzlu nem hava iletken kaçak akımlara yol açar — kaplama elektriksel izolasyonu korur. (3) Gübre/tarım: Amonyak, hidrojen sülfür gibi gazlar metal kontakları aşındırır. (4) Gıda işleme: Yıkama buharları, deterjan dumanı. (5) Toz patlama tesisi: İletken toz birikimi (un, metal tozu, plastik granül) devre yollarını köprüleyebilir. Genelde gereken: Eğer tesisinizde belirgin bir kimya buharı, yüksek nem, deniz kıyısı veya korozyon işareti varsa PCB coating'li model alın — uzun vadede tasarruf eder. Standart pano içi kuru ortamda ekstra maliyet getirir.
UL cULus Listed sertifikası ne işe yarar, kim ihtiyaç duyar?
UL (Underwriters Laboratories), ABD'nin önde gelen bağımsız ürün güvenlik test ve sertifika kuruluşudur. cULus Listed = ABD ve Kanada (cUL) için onaylı anlamına gelir. İhtiyaç duyan durumlar: (1) Kuzey Amerika ihracat projeleri: ABD veya Kanada'ya makine veya endüstriyel ekipman satıyorsanız, UL sertifikası genelde zorunludur — sigorta şirketleri ve müfettişler UL etiketli ürünleri tercih eder. (2) Petrol/gaz sektörü: Birçok ABD eyalet ve federal düzenleme UL onaylı ekipmanı zorunlu tutar. (3) Sigorta kapsamı: UL etiketli olmayan ekipmanlar bazı sigorta poliçelerinde reddedilebilir. (4) Hastane, gıda, ilaç (FDA): UL gerekli olabilir. UL Type 4X "indoor only" ne demek: "Type 4X" su ve toza dayanıklı muhafaza tipidir; ancak MT8071iE1 yalnızca iç mekan (indoor) kullanım için UL onaylıdır. Dış mekan UL onayı yoktur — UV ışını ve doğrudan yağmur için tasarlanmamıştır. Türkiye iç piyasası için UL gerekmez — CE yeterlidir.
MT8072iP'den MT8071iE1'e geçiş yapsam panel kesim ölçüsünü değiştirmem gerekir mi?
Hayır — datasheet doğrulamasına göre her iki modelin panel cutout ölçüsü tamamen aynıdır: 192 × 138 mm. Bu, mevcut MT8072iP panellerinizi MT8071iE1 ile ATEX/UL gerektiren projelerde değiştirebileceğiniz anlamına gelir — pano sacında ek kesim yapmadan, klipsler aynı pozisyonda çalışır. Değişiklikler: (1) Dış boyut neredeyse aynı — 200,3 vs 200,4 mm (0,1 mm fark — pratik olarak yok). (2) Derinlik tam aynı (34 mm). (3) Ağırlık biraz daha fazla: 0,6 kg vs 0,52 kg (PCB coating ve sertifika eklemeleri nedeniyle). (4) Bağlantı planlaması değişir: COM3 yeni port — eski projede kullanılmayan bir kablo girişi gerekir. (5) Yazılım uyumlu: Aynı EasyBuilder Pro, ama yeni MT8071iE1 için MPI ile V6.07.01+ önerilir. Mekanik geçiş kolay — yazılım/elektriksel kısmı dikkatli planlama gerektirir.
Datasheet'teki "seri numarası 2208xxxxxx ve sonrası" ne demek?
Weintek üretim seri numarası formatı: ilk 4 hane = üretim tarihi (YYWW = Yıl-Hafta), kalan haneler = üretim sırası. "2208" = 2022 yılı 8. hafta (Şubat sonu 2022). Bu tarih sonrası üretilen MT8071iE1 ürünlerinde donanım veya firmware güncellemesi yapıldığını ve MPI fonksiyonu için EasyBuilder Pro V6.07.01 minimum sürüm gerektirdiğini gösterir. Pratik anlamı: (1) 2022 Şubat öncesi seri numaralı ürünleriniz varsa eski EasyBuilder Pro sürümleri (V4.10.04+) MPI ile çalışır. (2) 2022 Şubat sonrası seri numaralı (yeni) ürünler için MPI kullanacaksanız EasyBuilder Pro'yu V6.07.01 veya üzeri sürüme güncelleyin. Tavsiye: Her durumda en güncel EasyBuilder Pro sürümünü kullanmak en iyi yaklaşımdır — Weintek web sitesinden ücretsiz indirilir, sürekli yeni PLC sürücüleri ve özellik güncellemeleri sunar. Eski projelerin uyumluluğu da modern sürümlerde korunur.
Ürün orijinal Weintek mi? Sertifika belgeleri sağlanır mı?
Evet, %100 orijinal Weintek LABS., INC. (Taiwan) ürünüdür. Ariproses olarak yalnızca Weintek'in resmi Türkiye distribütör kanallarından temin edilen, fabrika mühürlü orijinal ürünler satılmaktadır. Sertifika belgeleri: ATEX ve UL onayları olan bir ürün olduğundan, talep üzerine resmi sertifika belgeleri sağlanır: (1) ATEX EU Type Examination Certificate (Zone 2/22 onayı detayları), (2) UL cULus Listed Certificate, (3) CE Declaration of Conformity, (4) IP65/NEMA4 test raporu. Bu belgeler tesisin ATEX uyumluluk dokümantasyonu, UL ihracat projesi sertifika sürümü ve genel kalite kontrol için zorunludur. Garanti: Standart 24 ay (2 yıl) Weintek garantisi. Ariproses olarak şu hizmetleri sunarız: ATEX uyumluluk danışmanlığı, Zone sınıflandırma değerlendirme, UL ihracat dokümantasyon desteği, EasyBuilder Pro proje desteği, çoklu MPI/PLC entegrasyon, devreye alma yardımı. Detaylı bilgi için +90 532 224 04 33 veya info@ariproses.com.
İlgili Weintek HMI Modelleri
MT8072iP
MT iP — Klasik Yerel HMI 7"
MT8072iP — Klasik 7" Ekonomik
Sadece CE · Standart endüstri · 256MB Flash · 0.52 kg
İnceleMT8071iE1
Bu Ürün ✓ (Industrial Enhanced)
MT8071iE1 — ATEX Zone 2/22 G/D Premium
ATEX + UL cULus + CE · PCB coating · 3 COM port · 2× MPI
Seçildi ✓cMT2078X2 (V2)
cMT-X — Cloud HMI Modern
cMT2078X2 V2 — 7" Cloud HMI
Cortex-A35 64-bit · 2× LAN · Modern Cloud HMI
İncelePetrokimya, Tahıl/Yem Silosu, Kimya/İlaç Üretimi veya Kuzey Amerika UL İhracat Projeniz için ATEX Zone 2/22 Onaylı 7" Weintek MT8071iE1 Industrial Enhanced HMI
Stok, fiyat, ATEX uyumluluk danışmanlığı, Zone sınıflandırma değerlendirmesi,
UL ihracat dokümantasyonu ve EasyBuilder Pro proje desteği için hemen ulaşın.
Orijinal Weintek (Taiwan) ATEX/UL Sertifika Belgeleri Hızlı Kargo Zone Uyumluluk Danışmanlığı Patlayıcı Atmosfer Proje İndirimi
