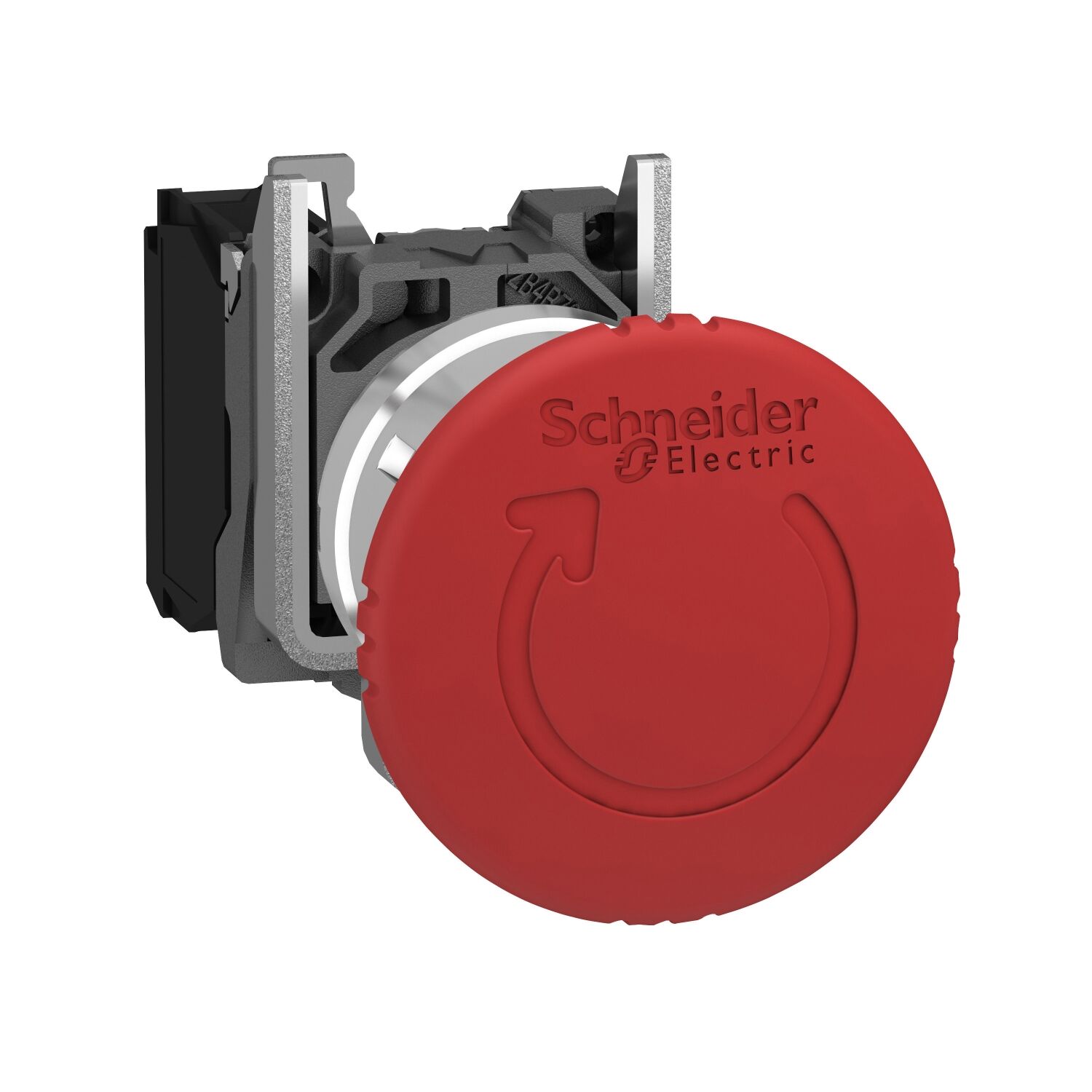

Schneider XB4BS8442 | Harmony XB4 Acil Durdurma Butonu
Schneider Electric XB4BS8442 Harmony XB4 Serisi Komple Acil Durdurma / Acil Kapatma Butonu (Emergency Stop / Emergency Switching Off Push-Button — EMS / EMO) — Kırmızı Ø40 mm İşaretsiz Mantar (Mushroom) Kafa, Ø22 mm Panel Montaj Çapı, Tetik Hareketi ve Mekanik Kilitlemeli (Trigger Action + Mechanical Latching), Çevirerek Serbest Bırakma (Turn-to-Release / Twist Release) Mekanizması, 1 NC (Normalde Kapalı) Kontak, Krom Kaplı Metal Çerçeve (Bezel), Zamak Sabitleme Yakası, Gümüş Alaşım Kontaklar, IP66 / IP67 / IP69K Yüksek Koruma, 600 V AC'ye Kadar, 1 Milyon İşlem Elektriksel Ömür, Vidalı Kıskaç Terminaller — Makine ve Endüstriyel Güvenlik için Robust Acil Durdurma Kumanda Cihazı
Schneider Electric · Harmony XB4 Serisi (Metal Gövdeli Endüstriyel Kumanda ve Sinyalizasyon Butonları) · ★ Sitede Schneider kumanda/sinyalizasyon kategorisi · Ürün Kodu: XB4BS8442 · Tip: Komple acil durdurma butonu (E-Stop) · Operatör: Kırmızı Ø40 mm işaretsiz mantar kafa · Montaj Çapı: Ø22 mm (standart panel kesimi) · ★ Mekanizma: Tetik hareketi + mekanik kilitleme · çevirerek serbest bırakma (turn-to-release) · Kontak: 1 NC (normalde kapalı) · Çerçeve (Bezel): Krom kaplı metal · Sabitleme Yakası: Zamak · Kontaklar: Gümüş alaşım (yüksek iletkenlik, korozyon direnci) · ★ Koruma: IP66 / IP67 / IP69K (toz, su, yüksek basınçlı/sıcak su jeti) · Gerilim: 600 V AC'ye kadar · Kontak Değerleri: AC-15 A600, DC-13 Q600 (EN/IEC 60947-5-1) · Elektriksel Ömür: 1 milyon işlem · Bağlantı: Vidalı kıskaç (screw-clamp) terminaller · Boyut: 40×47 mm, derinlik 82 mm · Standartlar: EN/IEC 60947-5-1, 60947-5-5 · RoHS · Green Premium · Menşei: Çek Cumhuriyeti · Orijinal Schneider — Ariproses güvencesiyle
Her makine ve endüstriyel sistem, tehlike anında operatörün hızla ve güvenle durdurabileceği bir acil durdurma cihazına ihtiyaç duyar — bu, makine güvenliği mevzuatının (CE makine direktifi) temel bir gereğidir. Acil durdurma butonu (E-Stop), basıldığında makineyi anında güvenli duruma getirir. Schneider XB4BS8442, bu kritik görev için tasarlanmış Harmony XB4 serisi bir acil durdurma butonudur. Belirgin kırmızı Ø40 mm mantar kafası uzaktan kolayca görülür ve eldivenle bile rahatça basılır. Mekanik kilitleme: Basıldığında basılı kalır (devre açık kalır) — arıza giderilene kadar makine çalışamaz. Çevirerek serbest bırakma: Sadece yetkili kişi, arızayı giderdikten sonra butonu çevirerek sıfırlar (kazara yeniden başlatma önlenir). Krom metal çerçeve ve IP66/67/69K koruma ile zorlu, hijyenik ve yıkamalı ortamlarda dahi güvenilir çalışır.
Sipariş Kodu Çözümleme — XB4BS8442
Ürün Kodunun Anlamı
XB4 = Harmony XB4 metal seri, Ø22mm montaj · B = komple ünite · S = acil durdurma · 8442 = Ø40 kırmızı mantar, çevirerek serbest, 1NC · Menşei: Çek Cumhuriyeti
Ana Teknik Spesifikasyonlar
Mantar Kafa
kırmızı
işaretsiz
Montaj Çapı
standart
panel
Kontak
normalde
kapalı
Koruma
IP66/67
dahil
Buton Yapısı ve Mantar Kafa
Kırmızı Ø40 Mantar Kafa + Krom Metal Çerçeve
- KafaØ40 kırmızı
- MontajØ22 mm
- ResetÇevirerek
- Kontak1 NC
- ÇerçeveKrom metal
- KorumaIP66/67/69K
★ Çevirerek Serbest Bırakma — Güvenli Kilitleme
Bas-Kilitle / Çevir-Serbest Bırak Mekanizması (Turn-to-Release)
XB4BS8442'nin çalışma mantığı makine güvenliğinin temelidir: (1) Basınca kilitlenir: Tehlike anında butona basıldığında, mantar kafa basılı konumda mekanik olarak kilitlenir ve NC kontak açılarak makineyi durdurur. (2) Kendi kendine sıfırlanmaz: Buton basılı kalır — el çekilince geri fırlamaz. Bu sayede makine, biri müdahale edip sıfırlamadan tekrar çalışamaz. (3) Çevirerek serbest bırakılır: Arıza/tehlike giderildikten sonra, yetkili kişi mantar kafayı çevirerek (turn-to-release) butonu sıfırlar → kontak tekrar kapanır → makine yeniden çalıştırılabilir. Neden bu mekanizma: (a) Kazara yeniden başlatma önlenir: Butona yanlışlıkla basıp bırakmak makineyi başlatmaz. (b) Bilinçli reset: Sıfırlama, kasıtlı bir çevirme hareketi gerektirir → operatör tehlikenin geçtiğini teyit eder. (c) Güvenlik standardı: EN/IEC 60947-5-5 acil durdurma gereklerine uygundur. Bu "bas-kilitle, çevir-serbest" mantığı, acil durdurma butonlarının olmazsa olmaz güvenlik özelliğidir.
★ IP66 / IP67 / IP69K — Zorlu ve Hijyenik Ortamlar
Toz, Su ve Yüksek Basınçlı Sıcak Su Jeti Koruması
XB4BS8442, çoklu yüksek koruma sınıfına sahiptir. IP66: Tam toz geçirmez + güçlü su püskürtmesine dayanıklı. IP67: Geçici suya batmaya dayanıklı. IP69K: Yüksek basınçlı, yüksek sıcaklıklı su jetlerine dayanıklı — bu en zorlu koruma sınıfıdır. Ne sağlar: (1) Hijyenik ortamlar: Gıda/içecek üretimi, mutfak, ilaç gibi basınçlı su ile yıkanan tesislerde buton zarar görmez. (2) Tozlu ortamlar: Atölye, imalat, çimento gibi tozlu yerlerde içeri toz girmez. (3) Dış/nemli ortamlar: Yıkama alanları, araç yıkama, denizcilik. (4) Dayanıklılık: Darbe, titreşim direnci (metal çerçeve). Pratik: Bir gıda işleme tesisinde makineler her gün basınçlı sıcak su ile yıkanır — standart bir buton bozulurken XB4BS8442 IP69K sayesinde sorunsuz çalışmaya devam eder. Bu yüksek koruma, butonu zorlu endüstriyel ve hijyenik uygulamalar için ideal kılar.
Çalışma Mantığı — 3 Adım
Acil Durdurma Nasıl Çalışır?
Bas (Tehlike)
Tehlike anında mantar kafaya basılır → buton kilitlenir → 1NC kontak açılır → makine durur
Kilitli Kalır
Buton basılı kalır, devre açık → makine, sıfırlanmadan tekrar çalışamaz (güvenlik)
Çevir (Reset)
Arıza giderilince yetkili kişi kafayı çevirir → buton serbest kalır → kontak kapanır → çalışmaya hazır
Temel Özellikler
XB4BS8442 Öne Çıkan Özellikleri
Ø40 Mantar Kafa
Belirgin kırmızı — uzaktan görülür, eldivenle basılır
Çevir-Serbest
Mekanik kilitleme — kazara yeniden başlatma önlenir
Krom Metal Çerçeve
Dayanıklı, darbe/titreşim dirençli, profesyonel
Tek Vida Montaj
Snap-fit kafa+gövde — kolay ve güvenli kurulum
Gümüş Kontaklar
Yüksek iletkenlik, korozyon direnci, güvenilir
1M İşlem Ömrü
1 milyon işlem elektriksel ömür — uzun dayanım
Öne Çıkan Özellikler — 6'lı Özet
Acil Durdurma
E-StopMakine güvenliği — anında güvenli durdurma
Ø40 Mantar
KırmızıBelirgin, uzaktan görülür, eldivenle basılır
Çevir-Serbest
KilitlemeliKazara yeniden başlatmayı önler — güvenli reset
IP66/67/69K
Yüksek KorumaToz, su, basınçlı sıcak jet — hijyenik ortamlar
Krom Metal
DayanıklıDarbe/titreşim dirençli metal çerçeve
Ø22 Montaj
StandartStandart panel kesimi — kolay entegrasyon
Tipik Uygulama Alanları
| Genel Bilgiler | |
| Ürün Kodu | XB4BS8442 |
| Ürün Serisi | Harmony XB4 |
| Ürün Tipi | Komple acil durdurma/acil kapatma butonu |
| Üretici | Schneider Electric (Square D) |
| Menşei | Çek Cumhuriyeti (CZ) |
| Operatör ve Mekanizma | |
| Operatör Profili | Kırmızı Ø40 mm işaretsiz mantar |
| Operatör Tipi | Tetik hareketi + mekanik kilitleme |
| Reset (Sıfırlama) | Çevirerek serbest bırakma (turn-to-release) |
| Sinyal Ünitesi Şekli | Yuvarlak kafa |
| Elektriksel | |
| Kontak Kompozisyonu | 1 NC (normalde kapalı) |
| Kontak Malzemesi | Gümüş alaşım |
| Kontak Çalışması | Yavaş kesme (slow break) |
| Anma Gerilimi | 600 V AC'ye kadar |
| Anma Değerleri | AC-15 A600, DC-13 Q600 (EN/IEC 60947-5-1) |
| Elektriksel Ömür | 1.000.000 işlem |
| Mekanik ve Malzeme | |
| Montaj Çapı | Ø22 mm (önerilen Ø22,5 mm) |
| Çerçeve (Bezel) Malzemesi | Krom kaplı metal |
| Sabitleme Yakası | Zamak |
| Bağlantı | Vidalı kıskaç (screw-clamp) |
| Boyutlar (G×Y×D) | 40 × 47 × 82 mm |
| Koruma ve Standart | |
| Koruma Sınıfı | IP66 / IP67 / IP69K |
| Standartlar | EN/IEC 60947-5-1, 60947-5-5 |
| Çevre Uyumu | RoHS, Green Premium |
