Mühendislik Standartları ve Teknik Veriler

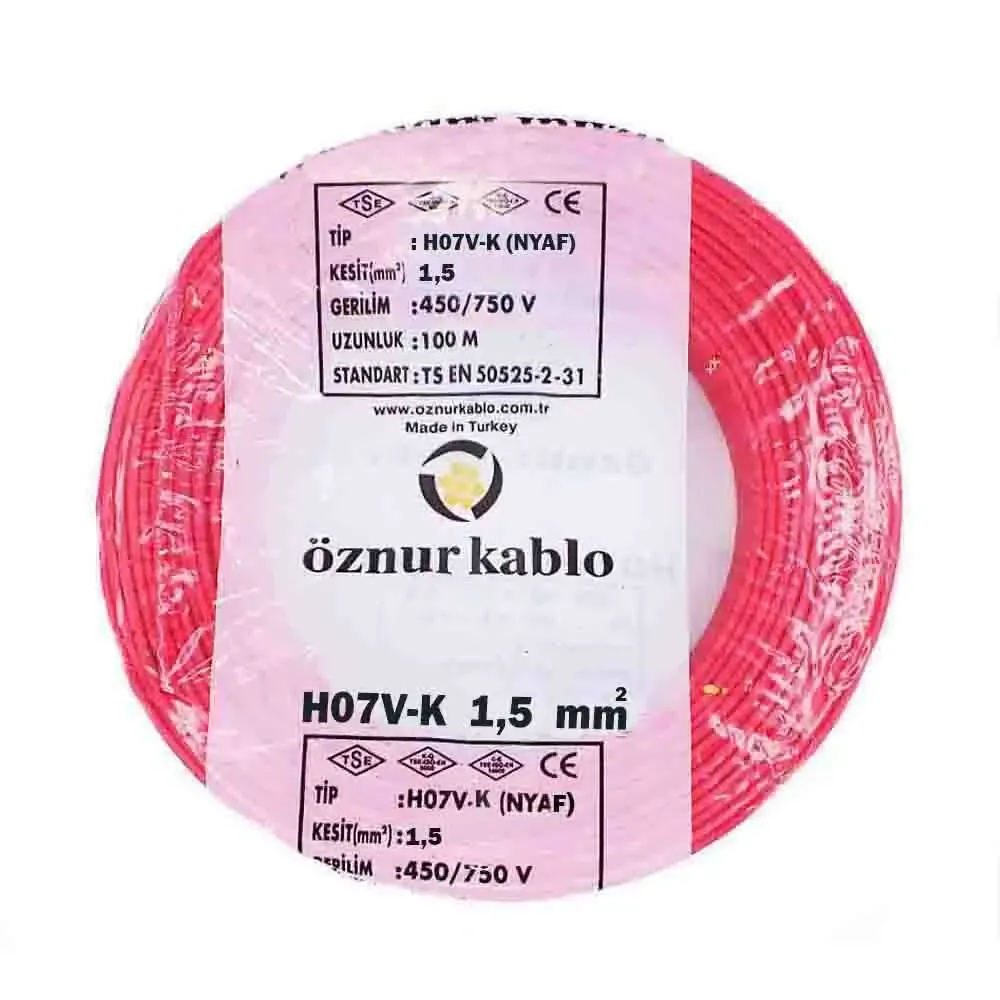

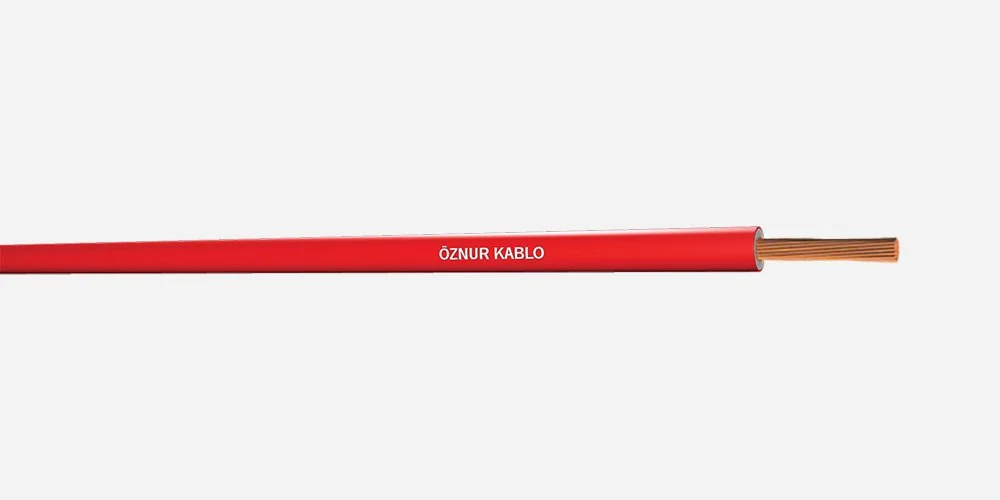

Uluslararası elektrik ve otomasyon mevzuatlarına, özellikle de EN 60204-1 (Makinelerde Güvenlik - Makinelerin Elektrik Donanımı) standardı Madde 13.2.4 regülasyonuna göre **Kırmızı** dış kılıf rengi, alternatif akım (AC) ile beslenen **AC Kumanda Devrelerini (AC Control Circuits)** işaret etmek için zorunludur. Panonuzun içinde 230V AC röle bobin beslemeleri, kontaktör kumanda fiderleri veya sinyal lambalarının AC besleme hatları mutlak suretle kırmızı iletkenle kablajlanmalıdır (DC kumanda devreleri ise mavi renk rezerve edilmiştir). NYAF (H07V-K) kablolar, Class 5 standardında çok telli ince lifli bir yapıya sahip olduklarından, montaj esnasında bu liflerin klemens vidaları altında ezilip dağılmasını, kopmasını veya dışarı taşarak komşu terminallerle kısa devre (ark) yapmasını engellemek adına **kesinlikle çıplak olarak vidalı terminallere sıkıştırılmamalıdır.** Kablonun ucuna kesitiyle tam uyumlu (bu ürün için 1.5 mm²) izoleli veya izolesiz **kablo yüksüğü (ferrule)** takılmalı ve profesyonel bir yüksük sıkma pensesi ile krimp edilerek sonlandırılmalıdır. NYA serilerinin aksine, yüksek esneklik karakteristiği sayesinde pano gövdesinden hareketli pano kapaklarına yapılan hat geçişlerinde, kablo spirali veya kablo çorabı içerisinde güvenle kullanılır ve kapak açılıp kapandıkça metal yorgunluğuna maruz kalıp kırılmaz. Kablo kanalları içerisindeki doluluk oranının, ısı dağılımı ve elektromanyetik kuplaj etkilerini minimize etmek adına toplam kesit hacminin %50 ila %60 seviyelerini aşmaması teknik ekiplerimizce önerilir.
