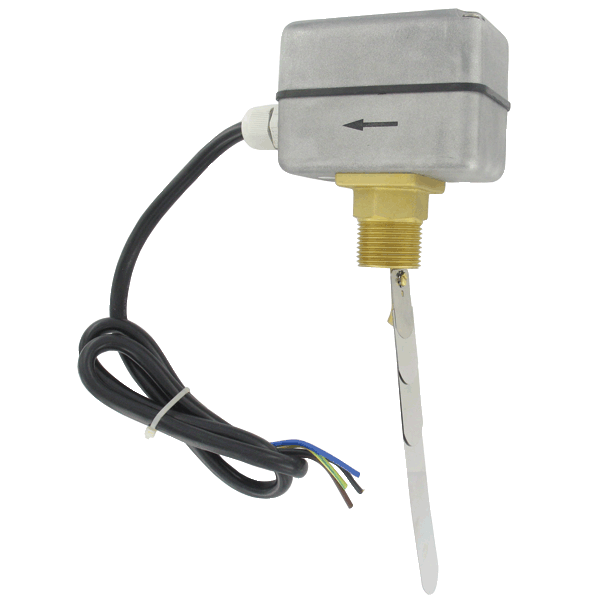

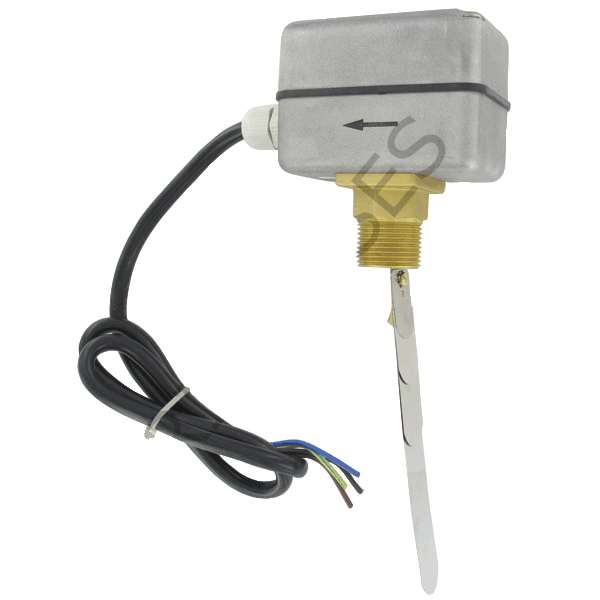

DWYER FS-2 | Paletli (Vane) Akış Anahtarı / Flow Switch
Dwyer FS-2 Serisi Paletli (Vane / Kanatlı) Akış Anahtarı: Flow Switch · Sıvılarda "Akış Var / Akış Yok" Kontrolü için Ekonomik Akış İspat (Flow Proving) Çözümü · 1" ile 8" Arası Boru Ölçülerine Ayarlanabilir Palet, Dört Kanat (Vane) Kombinasyonu ve Ayar Vidası ile Saha Ayarlı Devreye Girme Noktası (Set Point), SPDT Snap Switch (Form C) Çıkış, 10 A Rezistif / 3 A Endüktif @ 250 VAC Kontak Değeri, 1" Erkek NPT (veya BSPT) Proses Bağlantısı, 110°C'ye Kadar Sıcaklık ve 10 bar (145 psig) Basınç Limiti, IP64 (NEMA 4) Hava Koşullarına Dayanıklı Döküm Alüminyum Gövde, Kablo Rakorlu (Cable Gland) veya Konduit Elektrik Bağlantısı, Islak Parçalar Kalay-Bronz Körük / Paslanmaz Çelik Kanat / Dövme Pirinç Gövde, CE Uyumlu: Kazan, Şofben, Chiller, Soğutma Hatları ve Sıvı Transfer Sistemleri için Güvenilir Akış İzleme Anahtarı
Dwyer · FS-2 Serisi (Paletli / Vane Akış Anahtarı: Flow Switch) · ★ Ekonomik akış ispat çözümü · Ürün Kodu: FS-2 · Tip: Paletli (kanatlı) akış anahtarı · İşlev: Sıvılarda akış var/yok ispatı · ★ Boru: 1"-8" ayarlanabilir palet · ★ Set point: Saha ayarlı (4 kanat kombinasyonu + ayar vidası) · Çıkış: SPDT snap switch (Form C) · Kontak: 10 A rezistif / 3 A endüktif @ 250 VAC · Bağlantı: 1" erkek NPT (veya BSPT) · Elektrik: Kablo rakoru (veya konduit) · ★ Sıcaklık: 110°C'ye kadar · ★ Basınç: 10 bar (145 psig) · ★ Koruma: IP64 / NEMA 4 döküm alüminyum · Islak parçalar: kalay-bronz körük · paslanmaz çelik kanat · dövme pirinç gövde · Servis: Uyumlu sıvılar (su vb.) · Montaj: Yatay boruda dikey konumda · Ağırlık: 0,8 kg · ★ Uyumluluk: CE · Varyantlar: FS-2-BSPT · FS-2-CND · FS-2-W8 · Orijinal Dwyer
Bu Dwyer akış anahtarı son 24 saatte 23 tesisat mühendisi, pano üreticisi ve mekanik tesisat firması tarafından incelendi: Stok ve fiyat için +90 532 224 04 33
Bir pompa çalışıyor ama hatta gerçekten akış var mı? Bir kazan veya chiller, su geçmediği halde ısıtmaya/soğutmaya devam ederse ekipman zarar görebilir. İşte bu "akış ispatı" (flow proving) ihtiyacı için Dwyer FS-2, ekonomik ve güvenilir bir paletli (vane) akış anahtarıdır. Hattaki sıvı akışı paleti iterek içerdeki SPDT mikro-anahtarı tetikler; akış kesildiğinde anahtar normal konumuna döner. Böylece bir PLC, röle veya alarm devresine "akış var / akış yok" sinyali verilir. Öne çıkan yanları: 1"-8" boruya ayarlanabilen palet, dört kanat kombinasyonu + ayar vidasıyla saha ayarlı devreye girme noktası, dış mekana uygun IP64 döküm alüminyum gövde ve sade mekanik yapı. Pompa koruma, kuru çalışma önleme, kazan/chiller akış emniyeti gibi uygulamalar için pratik bir çözümdür.
Model Kodu Çözümleme: FS-2 ve Varyantları
Model Kodunun Anlamı
FS-2 = standart (1" NPT, kablo rakoru) · FS-2-BSPT = 1" BSPT proses bağlantısı · FS-2-CND = 1" NPT dişi konduit bağlantı (uçsuz) · FS-2-W8 = 1" NPT + 8 ft (≈2,4 m) uzun uçlu
Ana Teknik Spesifikasyonlar
Anahtar
snap switch
Form C
Kontak
rez./ind.
@250VAC
Boru
ayarlanabilir
palet
Limit
10 bar
(145 psig)
Fiziksel Yapı: Paletli (Vane) Akış Anahtarı
Paletli (Vane) Tip: Akış İspatı (Akış Var / Yok)
- ÇıkışSPDT (Form C)
- Kontak10A/3A @250VAC
- Boru1"–8"
- Bağlantı1" NPT
- KorumaIP64 / NEMA 4
- Set pointSaha ayarlı
★ Saha Ayarlı Set Point: 1"-8" Boru, 4 Kanat + Ayar Vidası
Ayarlanabilir Devreye Girme Noktası (Field Adjustable Set Point)
FS-2'nin en pratik özelliği devreye girme noktasının sahada ayarlanabilmesidir. İki ayar mekanizması: (1) Kanat (vane) kombinasyonu: Dört farklı kanat/palet katmanı kombinasyonu ile farklı boru ölçülerine (1"-8") ve farklı debilere uyum sağlanır: daha uzun palet daha düşük debide, daha kısa palet daha yüksek debide tetiklenir. (2) Ayar vidası: Hassas set point ayarı için ayar vidası ile devreye girme/bırakma debisi ince ayarlanır. Avantajları: (a) Tek üründe geniş aralık: Aynı cihaz farklı boru ve debilere ayarlanabildiği için stok ve seçim basitleşir. (b) Uygulamaya özel ayar: Sistemin gerçek akış profiline göre tetikleme eşiği belirlenebilir. (c) Saha esnekliği: Devreye alma sırasında ayar yapılarak yanlış alarm/erken tetiklenme önlenir. Bu ayarlanabilirlik, FS-2'yi farklı boru ve debili sıvı hatlarında esnek ve ekonomik bir akış anahtarı yapar.
★ IP64 Alüminyum Gövde: 110°C / 10 bar · Dış Mekana Uygun
Hava Koşullarına Dayanıklı Yapı + Geniş Sıcaklık/Basınç Limiti
FS-2, döküm alüminyum alaşım gövdeye ve IP64 (NEMA 4) koruma sınıfına sahiptir. Avantajları: (1) Dış mekan kurulumu: Hava koşullarına dayanıklı gövde sayesinde dış ortam ve nemli mahallerde kullanılabilir. (2) Toz/su sıçraması koruması: IP64: toza karşı tam koruma + her yönden su sıçramasına dayanım. (3) Sıcaklık limiti: 110°C'ye (230°F) kadar: sıcak su, kazan ve şofben hatları için uygun. (4) Basınç limiti: 10 bar (145 psig) tipik tesisat ve proses basınçları. (5) Dayanıklı ıslak parçalar: Körük kalay-bronz, kanat paslanmaz çelik, gövde dövme pirinç: su ve uyumlu sıvılara karşı korozyon dayanımı. (6) CE uyumlu. Not: Kanat yalnızca paslanmaz çelik olduğundan, yüksek klor veya agresif kimyasal içeren sıvılarda malzeme uyumluluğu ayrıca değerlendirilmelidir. Bu sağlam yapı, FS-2'yi kazan dairesi, mekanik tesisat ve dış mekan su hatları için güvenilir kılar.
Temel Özellikler ve Fonksiyonlar
FS-2 Öne Çıkan Özellikleri
Akış Var/Yok İspatı
Sıvı hattında akış varlığını mekanik palet ile algılar
Saha Ayarlı Set Point
4 kanat kombinasyonu + ayar vidası ile devreye girme ayarı
SPDT Snap Switch
Form C kontak: NO/NC kullanımı, röle/PLC'ye sinyal
1"-8" Boru Uyumu
Tek üründe geniş boru aralığı: esnek seçim
IP64 Alüminyum
Hava koşullarına dayanıklı, dış mekana uygun gövde
Dayanıklı Islak Parça
Bronz körük · paslanmaz kanat · pirinç gövde
Yaklaşık Devreye Girme / Bırakma Debileri (Su için)
Boru Ölçüsüne Göre Akış Debileri: Devreye Girme (Actuate) / Bırakma (Deactuate)
Su için yaklaşık değerler · LPM (parantezde GPM) · Min ve Max ayar konumu · Dwyer FS-2 datasheet
| BORU | MİN AYAR Devreye Girme |
MİN AYAR Bırakma |
MAX AYAR Devreye Girme |
MAX AYAR Bırakma |
| 1" | 15,0 (4,0) | 6,7 (1,8) | 33,3 (8,8) | 25,0 (6,6) |
| 1-1/4" | 20,0 (5,3) | 10,0 (2,6) | 43,3 (11,4) | 31,7 (8,4) |
| 1-1/2" | 26,7 (7,0) | 15,0 (4,0) | 55,0 (14,5) | 43,3 (11,4) |
| 2" | 53,3 (14,1) | 36,7 (9,7) | 118,3 (31,3) | 85,0 (22,5) |
| 3" | 105,0 (27,7) | 95,0 (25,1) | 200,0 (52,8) | 175,0 (46,2) |
| 4" | 225,0 (59,4) | 200,0 (52,8) | 466,7 (123,3) | 433,3 (114,5) |
| 6" | 286,7 (75,7) | 200,0 (52,8) | 583,3 (154,1) | 533,3 (140,9) |
| 8" | 700,0 (184,9) | 600,0 (158,5) | 1500,0 (396,3) | 1416,7 (374,2) |
FS-2 Varyantları: Bağlantı Seçenekleri
Dwyer FS-2 Serisi Sipariş Seçenekleri
| MODEL | PROSES BAĞLANTISI | ELEKTRİK BAĞLANTISI |
| FS-2 ✓ (bu ürün) | 1" erkek NPT | Kablo rakoru (uçlu) |
| FS-2-BSPT | 1" erkek BSPT | Kablo rakoru (uçlu) |
| FS-2-CND | 1" erkek NPT | 1" NPT dişi konduit (uçsuz) |
| FS-2-W8 | 1" erkek NPT | 8 ft (≈2,4 m) uzun uç |
Öne Çıkan Özellikler: 6'lı Özet
Akış İspatı
Var/YokSıvı hatlarında akış kontrolü
Ayarlı Set Point
4 kanatSaha ayarlı + ayar vidası
SPDT Çıkış
10A/250VForm C: NO/NC, röle/PLC
Geniş Boru
1"-8"Tek üründe geniş aralık
IP64 Gövde
NEMA 4Alüminyum, dış mekana uygun
Limitler
110°C10 bar · CE uyumlu
Tipik Uygulama Alanları
| Genel Bilgiler | |
| Ürün Kodu | FS-2 |
| Ürün Serisi | Series FS-2 (Vane / Paletli) |
| Ürün Tipi | Paletli (kanatlı) akış anahtarı — flow switch |
| İşlev | Sıvılarda akış var/yok ispatı (flow proving) |
| Servis (Akışkan) | Uyumlu sıvılar (su vb.) |
| Üretici | Dwyer Instruments |
| Elektrik / Anahtar | |
| Anahtar Tipi | SPDT snap switch (Form C) |
| Kontak Değeri | 10 A rezistif / 3 A endüktif @ 250 VAC |
| Elektrik Bağlantısı | Bağlı uçlu kablo rakoru (opsiyon: konduit) |
| Akış / Ayar | |
| Boru Aralığı | 1" – 8" (ayarlanabilir palet) |
| Set Point Ayarı | 4 kanat (vane) kombinasyonu + ayar vidası |
| Ayar Yapısı | Saha ayarlı (field adjustable) |
| Proses / Mekanik | |
| Proses Bağlantısı | 1" erkek NPT (opsiyon: BSPT) |
| Sıcaklık Limiti | 230°F (110°C) |
| Basınç Limiti | 145 psig (10 bar) |
| Montaj Yönü | Yatay boruda dikey (ok = akış yönü) |
| Islak Parçalar | Körük: kalay-bronz · Kanat: paslanmaz çelik · Gövde: dövme pirinç |
| Gövde / Çevre | |
| Gövde Malzemesi | Döküm alüminyum alaşım |
| Koruma Sınıfı | NEMA 4 (IP64) |
| Ağırlık | 28,22 oz (0,8 kg) |
| Uyumluluk | CE |
| Varyantlar | |
| FS-2-BSPT | 1" erkek BSPT proses bağlantısı |
| FS-2-CND | 1" NPT dişi konduit bağlantı (uçsuz) |
| FS-2-W8 | 8 ft (≈2,4 m) uzun uçlu |
Kazan, Chiller, Soğutma Hatları ve Pompa Koruma Sistemleriniz için Ekonomik Dwyer FS-2 Paletli Akış Anahtarı
Stok, fiyat, boru çapı/debi/akışkana göre akış anahtarı seçimi ve ayar desteği, FS-2 varyantları (BSPT, konduit, uzun uç),
alternatif Dwyer akış/basınç/seviye/sıcaklık enstrümanları ve komple tesisat otomasyon çözümü için hemen ulaşın.
DWYER FS-2-BSPT
Sıvı Akış Anahtarı / Flow Switch
FS-2 Serisi Kanatlı (Paddle) Akış Anahtarı (Flow Switch)
Ekonomik-Düşük Maliyetli, Sahada Ayarlanabilir Ayar Noktası ve Kürek.
FS -2 Serisi Kanatlı Akış Anahtarları ekonomik bir akış kanıtlama çözümü sunar.
FS-2 kürekleri 1 ila 8" boyutlu borulara uyacak şekilde ayarlanabilir.
Örnek Ürün Uygulama Sahaları:
-Kazan akışının kontrolü (akış var/yok: kuru çalışmanın önüne geçme sayesinde ekonomi ve güvenlik),
-Sıcak su ısıtıcıları,
-Soğutucular,
-Soğutma hatları,
-Makineler,
-Sıvı transfer sistemleri ...
FS-2-BSPT Kanatlı akış anahtarı, 1" Erkek BSPT
| Servis (Kullanım Alanı): | Sıvıların akış var-yok kontrolü |
| Islak Malzemeler: | Körük: Kalay bronz; Kanat: SS; Gövde: Dövme pirinç |
| Proses Bağlantısı: | 1" Erkek BSPT |
| Muhafaza Derecelendirmesi: | NEMA 4 (IP64) |
| Anahtarlama Türü: | SPDT Geçmeli Anahtarlama Çıkışı. |
| Basınç Limiti: | 10 bar |
| Sıcaklık Limiti: | 110 °C |
| Elektriksel Yük Değerleri: | 10 A resist, 3 A induct @ 250 VAC |
| Elektriksel Bağlantı: | Ekli kablo uçlu kablo rakoru ile kablo bağlantısı |
| Montaj Yönü: | Anahtar yatay boru hatlarına dikey olarak monte edilmelidir |
| Ayar Noktası Ayarı: | Dört kanat kombinasyonu ve bir ayar vidası |
| Muhafaza: | Döküm alüminyum alaşımı |
| Ağırlık: | ~1 kg |
| Uyumluluk/Sertifikasyon: | CE |
