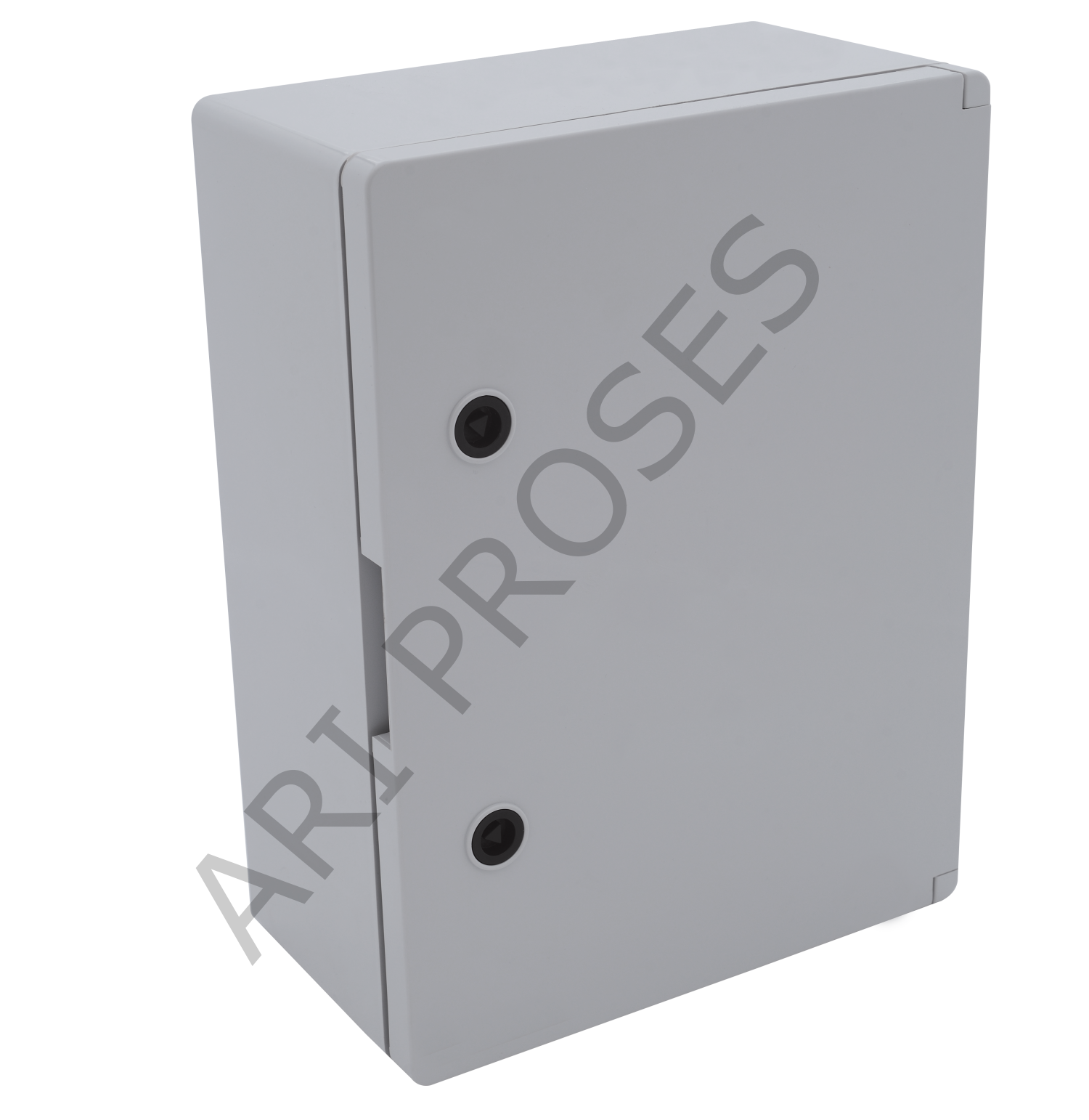

Çetinkaya ÇP 5004 D | ABS Opak Pano 40×50×24 cm (BÜYÜK BOY)

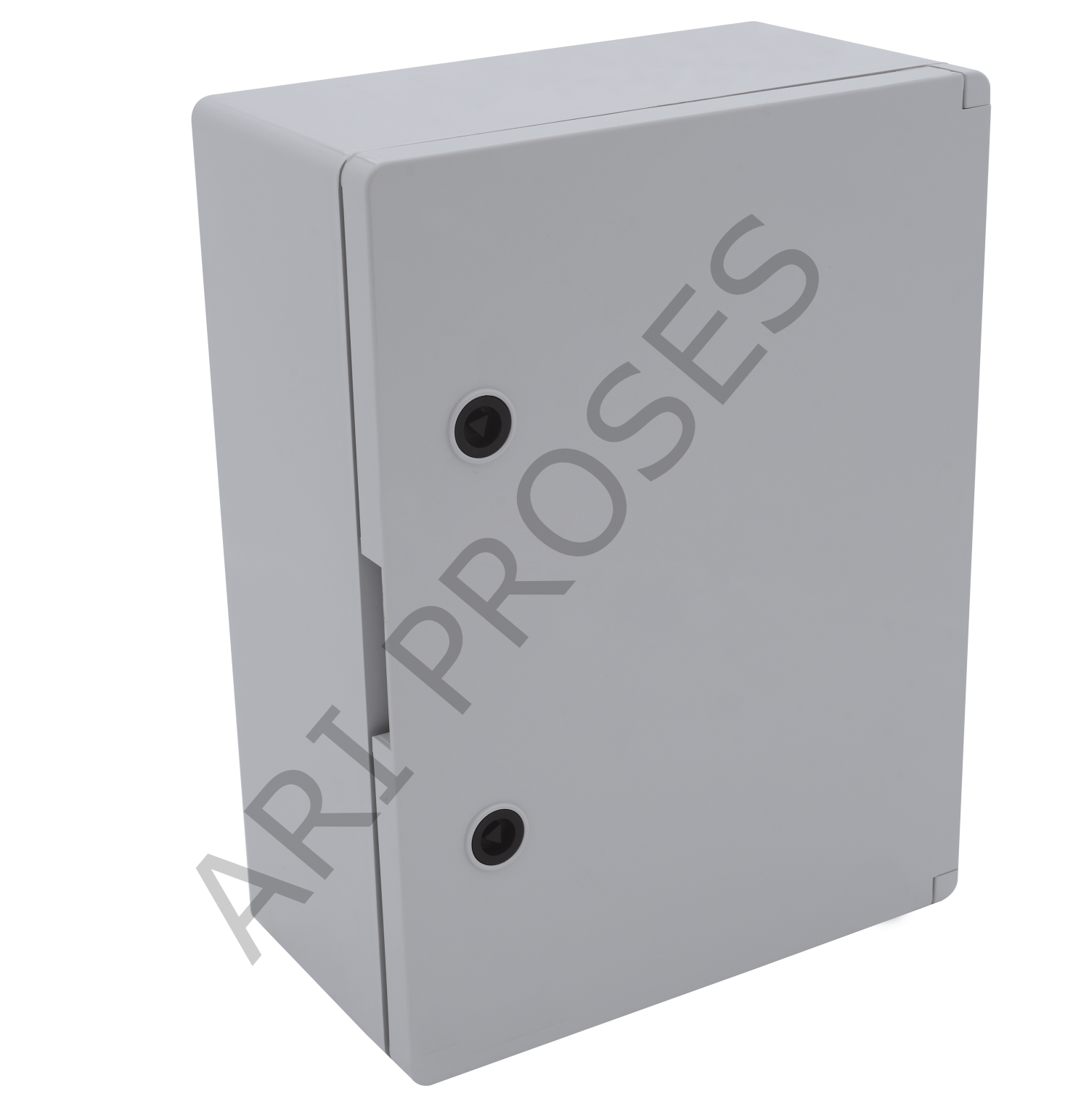

Çetinkaya ÇP 5004 D ABS Opak Kapaklı Galvaniz Taban Saclı Büyük Boy Elektrik Panosu — 40 × 50 × 24 cm Dış Boyutlar (400 × 500 × 240 mm), 338 × 444 mm Galvaniz Montaj Plakası, 3,9 kg Hafif Ağırlık, IP65 Toz ve Su Koruma Sınıfı, IK08 Yüksek Darbe Dayanımı, Halogen Free Alev Geciktirici ABS Malzeme, Poliüretan Sıvı Dökme Conta, -25°C ile +60°C Geniş Çalışma Sıcaklığı, EN 60670-24 Sertifikalı, Türkiye İstanbul Kıraç Yerli Üretim Premium Endüstriyel Otomasyon ve Yüksek Güç Tüketimli Cihazlar için ABS Muhafaza
Çetinkaya Pano · ABS Taban Saclı Pano Serisi — Büyük Boy · Opak Kapaklı Galvaniz Taban Saclı Premium Endüstriyel Muhafaza · Model: ÇP 5004 D · ★ ÇP 5003 D'nin büyük boy üst sürümü (yaklaşık 2 kat hacim) · Dış Boyutlar: 40 cm (En) × 50 cm (Boy) × 24 cm (Derinlik) — 400 × 500 × 240 mm · ★ Galvaniz Montaj Plakası: 338 × 444 mm (datasheet kesin değer, etrafa 31+28 mm boşluk ile mükemmel cihaz yerleşimi) · ★ Net ağırlık: sadece 3,9 kg (3,9065 kg datasheet kesin) — ABS hafifliği avantajı · İç Kullanılabilir Hacim: ~48 dm³ (devre kesici grupları, 15-30 kW VFD, küçük-orta soft starter, kapsamlı PLC sistemi için ideal) · Koruma Sınıfı: IP 65 · Toz geçirmez + düşük basınçlı su jeti koruması · IK Dayanımı: 08/10 · 5 joule mekanik darbe enerjisi · Malzeme: ABS (Akrilonitril Butadien Stiren) kasa + ABS opak kapak · Conta: Poliüretan Sıvı Dökme Conta (dikişsiz mükemmel sızdırmazlık) · Renk: Kasa + Kapak RAL 7030 gri (endüstriyel standart) · ★ Halogen Free — yangında halojen gaz salınımı yok · Çalışma Sıcaklığı: -25°C ile +60°C arası · Sertifika: EN 60670-24 (yüksek güç tüketimli cihazlar için pano standardı) · Üretim: Çetinkaya Pano — İstanbul Kıraç yerli üretim · CAD Çizim: Nevzat ÖZTÜRK / Fuat ATASOY 21.10.2022 mühendislik onayı · Toleranslar: DIN 7168
Bu büyük boy ÇP 5004 D modeli son 24 saatte 26 OEM makine üreticisi, pano imalatçısı ve büyük güçlü tesisat tasarımcısı tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Modern endüstriyel otomasyon ve elektrik tesisat projelerinde, içine yerleştirilecek bileşen sayısı ve gücü arttıkça daha büyük pano boyutlarına ihtiyaç duyulur. Çetinkaya ÇP 5004 D, ABS Opak Kapaklı pano serisinin 40 × 50 × 24 cm büyük boy modelidir — popüler ÇP 5003 D'nin (30 × 40 × 19,5 cm) iki kat hacimli üst sürümü. Bu büyütülmüş boy, 15-30 kW frekans sürücüleri, 30-90 kW soft starter modelleri, kompleks PLC + HMI + I/O sistemleri, 12-20 modüllük devre kesici grupları, otomatik dağıtım panoları gibi daha kapsamlı projelere kullanılabilir hale gelir. Aynı zamanda ÇP 5003 D'nin tüm premium özelliklerini korur: IP 65 koruma, IK 08 darbe dayanımı, Halogen Free yangın güvenliği, poliüretan sıvı dökme conta, RAL 7030 gri renk, EN 60670-24 sertifika.
CAD Mühendislik Datasheet — Çoklu Görünümle Tam Doğrulama
Resmi Çetinkaya Pano Mühendislik Çizimi (21.10.2022 onaylı, Ölçek 1:6, DIN 7168)
Önden Görünüm — Kapak ile
Kapak dış: 400 × 500 mm, vida 4 köşede
İç Görünüm — Galvaniz Montaj Plakası
Plaka: 338 × 444 mm — geniş cihaz alanı
Ana Teknik Spesifikasyonlar — Datasheet Kesin Değerler
Dış Boyut
cm En × Boy
× Derinlik
Montaj Plakası
mm galvaniz
iç plaka
Net Ağırlık
3,9065 kg
(datasheet)
İç Hacim
~2 kat
ÇP 5003 D'nin
ÇP 5003 D vs ÇP 5004 D — Hangi Boy Sizin için?
Çetinkaya ABS Pano Serisi — İki Yaygın Boy Karşılaştırması
30 × 40 × 19,5 cm
~23,4 dm³ Devre kesici grubu · Kontaktör + termik · ≤11 kW VFD · Küçük PLC + HMI40 × 50 × 24 cm
~48 dm³ 15-30 kW VFD · 30-90 kW soft starter · Kompleks PLC + I/O · Çoklu kontaktör grubu~48 dm³ İç Hacim — 2 Katı Kapasite
ÇP 5003 D'nin 2 Katı İç Hacim — Aynı Premium Kaliteyle Daha Fazla Yer
ÇP 5004 D'nin iç kullanılabilir hacmi yaklaşık 48 dm³ — ÇP 5003 D'nin (23,4 dm³) iki katından fazla. Bu sayede aynı kalitedeki premium ABS panoya çok daha kapsamlı sistemler yerleştirilebilir: orta güçlü VFD'ler, 30 kW üstü soft starter'lar, multi-PLC sistemler, kompleks dağıtım panoları. İç kullanılabilir alan: 425 × 328 × 240 mm (yaklaşık). Montaj plakası alanı: 338 × 444 mm = 150.072 mm² ≈ 0,15 m² — bol cihaz yerleştirme alanı.
Galvaniz Montaj Plakası — 338 × 444 mm Geniş Yerleşim Alanı
★ Pano İçi Cihaz Yerleşimi için Premium Galvaniz Sac Plaka — Datasheet Kesin Değer
338 × 444 mm Montaj Alanı Avantajları
- Geniş yatay (338 mm) — 8-12 modül DIN ray devre kesici sığar
- Yüksek dikey (444 mm) — 3-4 sıra DIN ray yerleşimi
- Galvaniz kaplı çelik — paslanmaz, vidalama dostu
- Etrafa 31 + 28 mm boşluk — kablo geçişi rahat
- Toplam alan: ~150.072 mm² (0,15 m²)
- Cihazlar arası mesafe + havalandırma rahat
