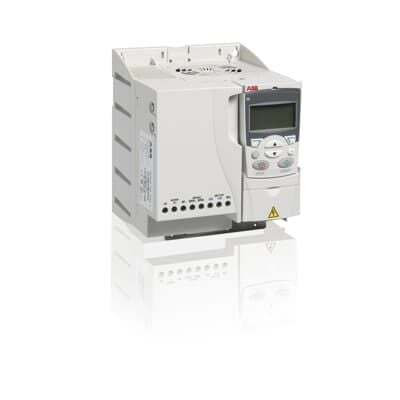

ABB ACS310-03E-25A4-4 AC Motor Sürücü — 11 kW, Sleep/Wake Akıllı Uyku Fonksiyonu ve Soft Fill ile Gerçek Enerji Yönetimi
ACS310 Serisi · 11 kW / 15 HP · 25,4 A · 3 Faz 380–480 V AC · Frame R3 · IP20 · Sleep/Wake · Soft Fill · Dahili PID · Modbus RTU · C3 EMC · 3AUA0000039635
11 kW güç sınıfı, endüstriyel otomasyon projelerinde kritik bir eşik noktasını temsil eder: artık "küçük uygulama" sınırını aşmış, ancak büyük endüstriyel sistemlerin karmaşıklığına henüz ulaşmamış bir güç aralığısınız. Binalardaki büyük klima santralleri, orta ölçekli sulama pompa grupları, endüstriyel egzoz sistemleri ve atıksu pompalama istasyonları çoğunlukla bu güç sınıfında çalışır. ABB ACS310-03E-25A4-4, bu uygulamalara yalnızca hız kontrolü değil — akıllı talep yönetimi, boru koruması ve otomatik enerji tasarrufu ile yaklaşır.
Tip Kodu Çözümleme — ACS310-03E-25A4-4
ACS310 Serisi Güç Konumlaması
Kompakt
Frame R1 · 70 mm · 1,8 kg
Orta
17,2 A · 3,3 kg
Güçlü Orta
Frame R3 · 25,4 A · ~3,6 kg
Yüksek Orta
Frame R3 · 34,1 A
Endüstriyel
Frame R4 · 48,4 A · 6,8 kg
Sleep/Wake — Akıllı Uyku Modu ile Gerçek Enerji Yönetimi
ACS310-03E-25A4-4'ün en güçlü differentiator'ı, yerleşik Sleep/Wake fonksiyonudur. Bu özellik, özellikle gün içinde değişken talep gösteren su basma sistemleri, gece saatlerinde düşük havalandırma ihtiyacı olan bina sistemleri ve aralıklı çalışan pompa gruplarında dramatik enerji tasarrufu sağlar:
Sleep (Uyku) Modu
PID çıkışının minimum frekans eşiğinin altına düşmesiyle tetiklenir. Sürücü motoru durdurur, ancak geri besleme sinyalini izlemeye devam eder. Motor gereksiz yere çalışmaz → enerji tüketimi sıfıra iner.
Wake (Uyanış) Modu
Proses değeri (basınç, debi vb.) belirli bir sapma eşiğini aştığında sistem otomatik olarak yeniden devreye girer. Kullanıcı müdahalesi gerekmez; enerji taleple orantılı kullanılır.
Soft Fill — Boru Hattınızı Koruyun, Su Darbesi Riski Sıfıra İnsin
Soft Fill fonksiyonu, sürücü ilk başladığında boruyu ani basınçla doldurmak yerine düşük frekanstan kademeli olarak hızlanarak, boru hattında oluşabilecek su darbesi (water hammer) etkisini engeller. Uzun boru hatları, plastik boru tesisatları, vana öncesi montajlar ve ani basınç değişimlerine hassas sistemler için bu koruma kritiktir.
6 Temel Akıllı Fonksiyon
Sleep / Wake
Talep yokken motoru durdur, gerektiğinde otomatik başlat. 11 kW'da enerji tasarruf etkisi yüksek.
Soft Fill
Kademeli boru dolumu ile su darbesi koruması. Boru hattı ve vana ömrünü uzatır.
Dahili PID Kontrolör
Harici PLC olmadan kapalı döngü basınç, debi veya sıcaklık kontrolü. 11 kW için kritik özellik.
Pompa Temizleme
İleri-geri sekansla pompa paletini temizler. Atıksu ve endüstriyel proses hatlarında tıkanma önlenir.
Enerji Optimizer
Kısmi yüklerde motor voltajını optimize eder. 11 kW'da yıllık enerji faturasına doğrudan yansır.
Modbus RTU Dahili
RS485 üzerinden PLC/SCADA/BMS entegrasyonu. Ekstra fieldbus modülü maliyeti yok.
I/O Yapısı
Girişler
- 5 × Dijital Giriş (12–24 V DC, PNP/NPN)
- DI1 — Start/Stop
- DI2 — İleri/Geri veya Sleep devreye
- DI3 — Sabit Hız / Soft Fill tetikleme
- DI4 — Programlanabilir
- DI5 — Rampa Çifti / Makro Seçimi
- 2 × Analog Giriş (0–10 V / 0–20 mA)
Çıkışlar
- 1 × Röle Çıkışı (SPDT, 2 A / 230 V AC)
- 1 × Transistör Çıkışı (PNP, 100 mA)
- 1 × Analog Çıkış (0–20 mA)
- 10 V DC / 10 mA Yardımcı Voltaj
- Modbus RTU — RS485 uzak izleme
Kullanım Alanları — 11 kW'ın Yaygın Karşılaşıldığı Uygulamalar
Uygulama Makroları
ABB Standart
Genel amaçlı motor kontrolü
Pompa-Fan (PFC)
PID + debi/basınç + Sleep/Wake
El-Otomatik
Sahada manuel/otomatik geçiş
Moment Vektör
Yüksek başlangıç torku gerektiren yükler
Sıralı Kontrol
PLC uyumlu çoklu pompa sıralaması
HVAC
İklimlendirme ve havalandırma optimizasyonu
| Genel Bilgiler | |
| Model / Sipariş Kodu | ACS310-03E-25A4-4 |
| ABB Katalog Kodu | 3AUA0000039635 |
| EAN Kodu | 6410038785819 |
| Seri | ABB ACS310 — Genel Amaçlı AC Motor Sürücü |
| Frame Boyutu | R3 |
| Muhafaza Sınıfı | IP20 (UL Open Type) |
| Ağırlık | ~3,6 kg |
| Boyutlar (Y × G × D) | 344 mm × 132 mm × 217 mm |
| Giriş Elektriği | |
| Giriş Faz Sayısı | 3 Faz |
| Nominal Giriş Gerilimi | 380 – 480 V AC (±10%) |
| Giriş Frekansı | 48 – 63 Hz |
| Giriş Akımı | 28 – 34 A (400-480 V) |
| Çıkış Elektriği | |
| Nominal Güç | 11 kW (15 HP) |
| Nominal Çıkış Akımı | 25,4 A |
| Çıkış Frekansı Aralığı | 0 – 500 Hz |
| Anahtarlama Frekansı | 4 kHz (varsayılan, maks. 16 kHz) |
| Aşırı Yük Kapasitesi | 110% / 60 sn (her 10 dakikada bir) |
| Kontrol Yöntemi | Skaler (V/Hz) |
| Özel Fonksiyonlar | |
| Sleep / Wake | Var — Talep bazlı otomatik uyku/uyanış modu |
| Soft Fill | Var — Kademeli boru dolumu koruması |
| Pompa Temizleme | Var — İleri-geri çalışma sekansı |
| Dahili PID Kontrolör | Var — Bağımsız kapalı döngü kontrol |
| Enerji Optimizer | Var — Kısmi yük optimizasyonu |
| Yük Analizörü | Var — Boyutlandırma ve verimlilik analizi |
| Kontrol ve I/O | |
| Dijital Girişler | 5 adet (12–24 V DC, PNP/NPN) |
| Analog Girişler | 2 adet (0–10 V / 0–20 mA) |
| Dijital Çıkış | 1 × Röle (SPDT) + 1 × Transistör (PNP) |
| Analog Çıkış | 1 adet (0–20 mA) |
| Dahili İletişim | Modbus RTU (RS485) |
| Mekanik & Çevre | |
| Çalışma Sıcaklığı | -10°C … +40°C (derating yok) / +50°C (derating ile) |
| Depolama Sıcaklığı | -40°C … +70°C |
| Bağıl Nem | Maks. %95 (yoğuşmasız) |
| EMC Sınıfı | C3 (EN/IEC 61800-3) — Dahili filtre |
| Sertifikalar | CE, UL, cUL, EAC, RoHS, IEC 60721-3-3 |
