ABB Orijinal ✅ Uygun Fiyat Su & Atıksu Sektörü ACQ580 · 90 kW · SIL3 STO

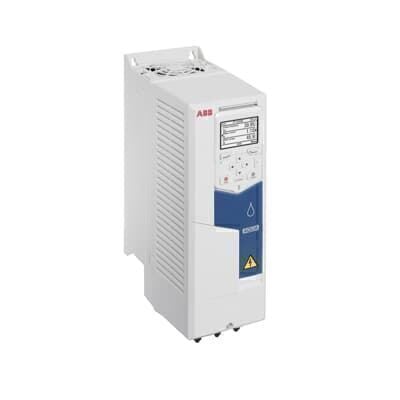

ABB ACQ580-01-169A-4 Su ve Atıksu Pompa Sürücüsü — 90 kW, Kuru Çalışma Koruması, Kavitasyon Önleme ve SynRM Desteğiyle Su Sektörünün Akıllı Gücü
ACQ580 Su ve Atıksu Serisi · 90 kW / 120 HP · 169 A · 3 Faz 380–480 V AC · IP21 · C3 EMC · Kuru Çalışma · Kavitasyon · Çoklu Pompa · SIL3 STO · SynRM · 3AXD50000034604
ACQ580-01-169A-4 3AXD50000034604 90 kW · 169 A · 400 V IP21 · C3 EMC · SIL3 STO Kuru Çalışma · Kavitasyon · SynRM
90 kW
Nominal Güç / 120 HP
169 A
Nominal Çıkış Akımı
SIL3
Safe Torque Off
Bu ürün son 24 saatte 24 proje müdürü ve mühendis tarafından incelendi — Stok ve proje fiyatı için hemen ekibimize yazın.
Ürün Hakkında
Kısa Açıklama: ABB ACQ580-01-169A-4 (3AXD50000034604), 90 kW / 169 A, 3 faz 380–480 V AC beslemeli, IP21 muhafazalı, su ve atıksu uygulamaları için özel tasarlanmış duvar montajlı AC motor frekans sürücüsüdür. Kuru çalışma koruması (dry-run), kavitasyon önleme (anti-cavitation), sensörsüz debi hesaplama, çoklu pompa kontrolü (4 pompaya kadar), Soft Pipe Filling, otomatik değişim (auto-change), pompa temizleme, SIL3 Safe Torque Off, SynRM motor desteği ve ATEX sertifikalı PTC termistör koruma modülü içerir. Orijinal ABB ürünü — hızlı kargo, teknik destek, Ariproses güvencesiyle.
Su sektöründe frekans sürücüsü seçerken genel amaçlı bir sürücüyü seçmek mümkündür — ancak yeterli değildir. Bir su pompasının karşılaştığı zorluklardan bazıları yalnızca bu sektöre özeldir: çekme çukuru boşaldığında kuru çalışma, ani basınç düşüşleriyle tetiklenen kavitasyon, değişken enerji tarifesiyle maliyet yönetimi, birden fazla pompanın koordineli çalıştırılması. ABB ACQ580-01-169A-4, bu sorunların her birini yazılım düzeyinde çözmek için özel olarak tasarlanmıştır.
Tip Kodu Çözümleme — ACQ580-01-169A-4
ACQ580Su/Atıksu Serisi
01Tek Sürücü Modülü
169A169 A Çıkış Akımı
4380–480 V (400V)
IP21Standart Muhafaza
C3 EMCDahili Filtre
ABB Ürün Kodu: ACQ580-01-169A-4'ün ABB dahili kodu 3AXD50000034604'tür. ABB resmi açıklaması: "LV AC wall-mounted drive for water and wastewater, IEC: Pn 90 kW, 169 A, 400 V". IP55 versiyonu için: ACQ580-01-169A-4+B056 (3AXD50000034627).
ACQ580 ile ACS580: Su Sektörü İçin Hangisi?
ACS580 — Genel Amaçlı
ACS580 Serisi
- Her endüstri için genel amaçlı sürücü
- Vektör kontrol, SIL3 STO
- Temel pompa/fan makrosu
- Standart PID kontrolör
- Su sektörü korumaları dahil değil
✓ Bu Ürün — ACQ580
ACQ580 Serisi — Su ve Atıksu Özel
- Kuru çalışma koruması (dry-run detection)
- Anti-kavitasyon algoritması
- Sensörsüz debi hesaplama
- Çoklu pompa koordinasyonu (4 pompa)
- ATEX sertifikalı PTC termistör modülü desteği
- Tüm ACS580 özellikleri + su sektörü yazılımı
Su Sektörüne Özel 8 Kritik Fonksiyon
Kuru Çalışma Koruması
Motor akımı ve gücü analiz edilerek pompadaki su yokluğu tespit edilir. Motor durdurulur, hasar önlenir. Çekme kuyusu boşaldığında kritik koruma.
Kavitasyon Önleme
Pompa çalışma noktası izlenerek kavitasyon riski saptanır. Hız otomatik ayarlanarak pompa verimli bölgede tutulur, palet aşınması azalır.
Sensörsüz Debi Hesaplama
Harici debimetre gerekmeden motor parametrelerinden anlık debi hesaplanır. Ekipman maliyeti düşer, bakım gereksinimleri azalır.
Soft Pipe Filling
Boru hattının kademeli doldurulmasıyla su darbesi (water hammer) önlenir. 90 kW'lık sistemlerde bu koruma kritik önem taşır.
Pompa Temizleme
İleri-geri sekansla pompa paletini temizler. Atıksu ve ham su sistemlerinde tıkanma riskini minimize eder.
Enerji Optimizer
Kısmi yüklerde voltaj optimize edilir. 90 kW'da bu tasarruf yıllık enerji faturasına doğrudan yansır.
Otomatik Değişim (Auto-Change)
Pompalar eşit çalışma süresi için otomatik devir daim yapar. Bakım döngüleri uzar, aşınma dengelenir.
Akış ve Basınç Koruması
Minimum/maksimum debi ve basınç sınırları izlenir. Sistem dışı çalışma koşulları alarm üretir ve sürücüyü durdurur.
ATEX PTC Termistör Desteği
ATEX sertifikalı ortamlar için CPTC-02 modülüyle motor termal koruması. Patlayıcı ortam uyumu sağlanır.
Çoklu Pompa Kontrolü — Tek Sürücüyle 4 Pompayı Yönet
ACQ580'in PFC (Pump and Fan Control) makrosu, tek sürücüyle 4 pompaya kadar koordineli yönetim sağlar:
Ana Sürücü (ACQ580)
Lider pompa hız kontrolü + koordinasyon
Pompa 2
Sabit hız, kontaktör aracılığıyla devreye
Pompa 3
Devir daim sıralamasına göre değişken
Pompa 4
Yedek pompa, otomatik devreye alma
90 kW'da Enerji Tasarrufu Hesabı: 90 kW'lık bir pompa %80 debi talebinde hız kontrolsüz çalışırsa tam güçte çalışır. Frekans sürücüsüyle %80 hıza düşürüldüğünde güç tüketimi ~%49 azalır (0,8³ = 0,512). Yılda 8.000 saat çalışma bazında 90 kW'da bu tasarruf, küçük bir sürücünün toplam maliyetini birkaç yılda karşılayacak boyuttadır. ACQ580'in sensörsüz debi hesaplama fonksiyonu bu tasarrufu ek yatırım olmadan mümkün kılar.
SynRM Motor Desteği — Su Sektöründe Yeni Nesil Verimlilik
Senkron Relüktans Motor (SynRM) + ACQ580: IE5 Sistem Verimliliği
ACQ580, ABB'nin SynRM motorlarıyla tamamen uyumludur. Geleneksel asenkron motor + ACS310 kombinasyonuna kıyasla SynRM + ACQ580 kombinasyonu IE5 (Ultra Premium) sistem verimliliğine ulaşır. Pompalar çoğunlukla kısmi yükte çalıştığından bu verimlilik avantajı sürekli ve ölçülebilir enerji tasarrufu sağlar. 90 kW güç seviyesinde bu, yıllık enerji maliyetinde ciddi düşüş anlamına gelir.
I/O Yapısı
Girişler
- 6 × Dijital Giriş (12–24 V DC, PNP/NPN)
- 2 × Analog Giriş (0–10 V / 0–20 mA)
- STO: İkili kanal SIL3 terminalleri
- RS-485 / Modbus RTU terminalleri
- 24 V AC/DC harici kontrol beslemesi
- ATEX CPTC-02 modül yuvası
Çıkışlar
- 3 × Röle Kontak Seti (SPDT)
- 2 × Analog Çıkış (0–20 mA)
- Fieldbus modül yuvası (PROFIBUS, PROFINET, EtherNet/IP…)
- I/O genişleme modül yuvası
- Bluetooth kontrol paneli desteği
Kullanım Alanları
Belediye Su Tesisleriİçme suyu terfi istasyonları, şebeke basınç yönetimi, depo dolum sistemi
Atıksu ArıtmaAtıksu terfi merkezi, havalandırma blower, çamur geri devir pompası
Sondaj ve Derin KuyuDerin kuyu dalgıç pompası, akifer besleme, tarımsal sulama terfi
Endüstriyel Su SistemiProses suyu sirkülasyonu, soğutma kulesi ana pompası, yangın hidroforu
Sulama ve TarımAna sulama pompası grubu, toplu sulama terfi istasyonu, drip sistemleri
Kimya ve PetrokimyaATEX PTC modülü ile patlayıcı ortam koruması, proses suyu iletimi
SIL3 Safe Torque Off (STO): ACQ580-01-169A-4, IEC 61508 SIL3 ve EN ISO 13849-1 PLe onaylı ikili kanal STO fonksiyonu içerir. 90 kW'lık büyük pompa sistemlerinde acil durdurma güvenliği donanım düzeyinde sağlanır. Harici güvenlik rölesi maliyeti ve kablolama karmaşıklığı ortadan kalkar.
✔ EN 61800-3 — C3 EMC uyumlu (dahili filtre) | ✔ CE işaretli | ✔ UL / cUL listeli | ✔ EAC (Örasya) onaylı | ✔ RoHS uyumlu | ✔ SIL3 / PLe — Safe Torque Off | ✔ ATEX CPTC-02 modül uyumlu | ✔ SynRM motor uyumlu | ✔ IEC 60721-3-3 Class 3C3 (kimyasal gaz dayanımı)
Teknik Özellikler
| Genel Bilgiler | |
| Model / Sipariş Kodu | ACQ580-01-169A-4 |
| ABB Katalog Kodu | 3AXD50000034604 |
| IP55 Versiyonu | ACQ580-01-169A-4+B056 (3AXD50000034627) |
| Seri | ABB ACQ580 — Su ve Atıksu Sürücüsü |
| Montaj Tipi | Duvar montajı (Wall-mounted) |
| Muhafaza Sınıfı | IP21 (standart) / IP55 opsiyonel (+B056) |
| Giriş Elektriği | |
| Giriş Faz Sayısı | 3 Faz |
| Nominal Giriş Gerilimi | 380 – 480 V AC (±10%) |
| Giriş Frekansı | 50 / 60 Hz |
| Çıkış Elektriği | |
| Nominal Güç | 90 kW (120 HP) |
| Nominal Çıkış Akımı | 169 A |
| Çıkış Frekansı Aralığı | 0 – 500 Hz |
| Kontrol Yöntemi | Skaler (V/Hz) / Sensorless Vektör / Kapalı Döngü Flux Vektör |
| Su Sektörü Özel Fonksiyonlar | |
| Kuru Çalışma Koruması | Var — Motor akım/güç analizi ile pompa içi su tespiti |
| Anti-Kavitasyon | Var — Çalışma noktası izleme, otomatik hız ayarı |
| Sensörsüz Debi Hesaplama | Var — Harici debimetre gerekmez |
| Çoklu Pompa Kontrolü | Var — 4 pompaya kadar koordineli yönetim |
| Soft Pipe Filling | Var — Su darbesi koruması |
| Pompa Temizleme | Var — İleri-geri çalışma sekansı |
| Otomatik Değişim (Auto-Change) | Var — Pompalar arası eşit yük ve süre dağıtımı |
| Akış/Basınç Koruması | Var — Min/Max sınır izleme ve alarm |
| ATEX Termistör Modülü | CPTC-02 uyumlu — Patlayıcı ortam onaylı |
| I/O ve Haberleşme | |
| Dijital Girişler | 6 adet (12–24 V DC, PNP/NPN) |
| Analog Girişler | 2 adet (0–10 V / 0–20 mA) |
| Röle Çıkışları | 3 adet (SPDT kontak seti) |
| Analog Çıkışlar | 2 adet (0–20 mA) |
| Dahili Haberleşme | Modbus RTU (RS-485) |
| Fieldbus Opsiyonları | PROFIBUS, PROFINET, EtherNet/IP, CANopen, DeviceNet, Modbus TCP |
| Güvenlik ve Çevre | |
| Safe Torque Off | İkili kanal, SIL3 (IEC 61508) / PLe (EN ISO 13849-1) |
| SynRM Motor | Tam uyumlu — IE5 sistem verimliliği |
| Çalışma Sıcaklığı (R6) | -15°C … +40°C (donma yok) |
| Depolama Sıcaklığı | -40°C … +70°C |
| EMC Sınıfı | C3 (dahili filtre) |
| Kimyasal Direnç | IEC 60721-3-3 Class 3C3 |
| Sertifikalar | CE, UL, cUL, EAC, RoHS, SIL3, PLe, ATEX uyumlu |
Sık Sorulan Sorular
ACQ580-01-169A-4 ile ACS580-01-169A-4 arasındaki fark nedir?
ACS580, genel amaçlı bir sürücüdür: konveyör, kompresör, karıştırıcı gibi geniş uygulama yelpazesine hitap eder. ACQ580, aynı donanım platformu üzerine yalnızca su ve atıksu sektörü için geliştirilmiş özel yazılım yüklenerek oluşturulmuştur. Kuru çalışma koruması, kavitasyon önleme, sensörsüz debi hesaplama ve ATEX PTC termistör modülü desteği ACQ580'e özgüdür; ACS580'de bu fonksiyonlar bulunmaz. Su sektörü projelerinde ACQ580 kullanmak hem başlangıç maliyetini düşürür hem de sensör gibi ek donanım ihtiyacını azaltır.
Kuru çalışma koruması nasıl çalışır?
ACQ580, motor güç tüketimini ve akımını sürekli izler. Pompa içinde su olmadığında (örn. çekme çukusu boşaldığında veya emme tarafında hava girildiğinde) motor aynı hızda çok daha az güç çeker. Bu güç düşüşü kuru çalışma eşiğinin altına gelindiğinde sürücü motoru durdurur, alarm verir ve ayarlanmış bekleme süresi sonra yeniden başlatmayı dener. Bu sayede pompa mekanik arızalardan korunur.
90 kW için motor kablosu ve sigorta seçimi nasıl yapılır?
169 A nominal akım için motor kablosu kesiti genellikle 35–70 mm² aralığındadır (kablo uzunluğu ve sıcaklık sınıfına göre). Giriş sigortası için ACQ580 donanım kılavuzundaki (3AXD50000035866) fuse seçim tablosuna başvurun. 100 m üzeri motor kablo uzunluklarında sinüs filtresi veya dV/dt filtresi değerlendirilmelidir. Motor kablo seçimi ve sigorta boyutlandırması için teknik ekibimiz destek verebilir.
Sensörsüz debi hesaplama harici bir debimetreye ihtiyaç bırakmıyor mu?
Doğru. ACQ580'in sensörsüz debi hesaplama fonksiyonu, motor hızı, güç ve akım değerlerinden pompa karakteristik eğrisini kullanarak anlık debini hesaplar. Bu, elektromanyetik veya ultrasonik debimetre kurulumu maliyetini ortadan kaldırır. Ancak yüksek hassasiyet gerektiren uygulamalarda (±%5 veya daha iyi) harici debimetre kullanılmaya devam edilebilir; her iki yöntem de desteklenir.
ACQ580, SCADA/BMS sistemiyle nasıl entegre edilir?
ACQ580, dahili RS485 Modbus RTU üzerinden SCADA veya BMS ile entegre edilir. Opsiyonel fieldbus modülü (PROFINET, EtherNet/IP, PROFIBUS vb.) takılarak farklı PLC ekosistemlerine bağlanılabilir. Hız referansı, çalışma modu, alarm durumu, debi, basınç ve enerji tüketim verileri tüm fieldbus protokolleri üzerinden okunabilir. Bluetooth asistan paneli ile sahada hızlı tanılama ve parametre okuma mümkündür.
Ürün orijinal mi?
Evet. Ariproses olarak yalnızca ABB'nin resmi tedarik kanallarından temin edilen, fabrika çıkışlı etiketli kapalı kutulu orijinal ürünler satılmaktadır. Her teslimat fatura ve orijinallik belgesiyle tamamlanır. Büyük proje alımlarında ürün seçiminde teknik danışmanlık ve devreye alma için gerekebilecek teknik döküman ve parametre dökümanı desteği de sunulmaktadır.
