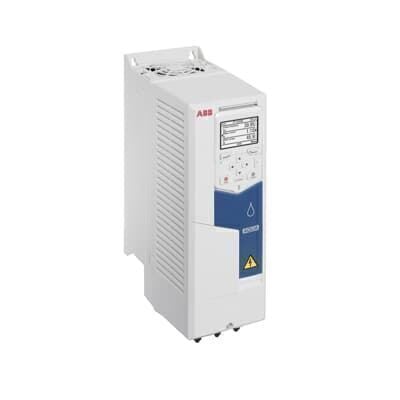

ABB ACQ580-01-026A-4 Su ve Atıksu Pompa Sürücüsü — 11 kW, Kuru Çalışma Koruması ve Kavitasyon Önleme ile Küçük Su Sistemlerinde Büyük Güvenlik
ACQ580 Su ve Atıksu Serisi · 11 kW / 15 HP · 25 A · 3 Faz 380–480 V AC · IP21 · C2 EMC · Kuru Çalışma · Kavitasyon · Sensörsüz Debi · SIL3 STO · 3AXD50000039028
ACQ580-01-026A-4 3AXD50000039028 11 kW · 25 A · 400 V IP21 · C2 EMC · -15°C…+50°C Kuru Çalışma · Kavitasyon · SIL3 STO
11 kW
Nominal Güç / 15 HP
C2 EMC
Dahili EMC Filtresi
SIL3
Safe Torque Off
Bu ürün son 24 saatte 8 mühendis ve tesis yöneticisi tarafından incelendi — Stok ve fiyat için +90 532 224 04 33 numaralı hattı arayın.
Ürün Hakkında
Kısa Açıklama: ABB ACQ580-01-026A-4 (3AXD50000039028), 11 kW / 25 A, 3 faz 380–480 V AC beslemeli, IP21 muhafazalı, C2 EMC sınıflı, su ve atıksu uygulamaları için özel tasarlanmış duvar montajlı AC motor frekans sürücüsüdür. Kuru çalışma koruması, kavitasyon önleme, sensörsüz debi hesaplama, 4 pompaya kadar PFC çoklu pompa kontrolü, Soft Pipe Filling, otomatik değişim (auto-change), pompa temizleme, SIL3 Safe Torque Off ve SynRM motor desteği içerir. Küçük bina su sistemleri, küçük sulama, sirkülasyon ve atıksu uygulamaları için ideal. Orijinal ABB ürünü — hızlı kargo, teknik destek, Ariproses güvencesiyle.
11 kW güç sınıfı, su sektöründe küçük ama kritik bir noktayı temsil eder. Binalardaki hidroforu, küçük çiftlikteki sulama pompası, tesisin soğutma suyu sirkülasyonu — bunların her biri 11 kW'lık bir pompaya bağlı olabilir. Genel amaçlı bir sürücüyle bu pompalara hız kontrolü uygulanabilir; ancak kuru çalışma gerçekleştiğinde motor susuz döner ve dakikalar içinde pahalı bir hasar oluşur. ABB ACQ580-01-026A-4, 11 kW güç sınıfına tam teşekküllü su sektörü korumasını taşır.
Tip Kodu Çözümleme — ACQ580-01-026A-4
ACQ580Su/Atıksu Serisi
01Tek Sürücü Modülü
026A25–26 A Çıkış Akımı
4380–480 V (400V)
IP21Standart Muhafaza
C2EMC Sınıfı
Referans Kodları: ABB katalog kodu 3AXD50000039028. ABB resmi: "LV AC wall-mounted drive for water and wastewater, IEC: Pn 11 kW, 25.0 A, 400 V". IP55 versiyonu: ACQ580-01-026A-4+B056. Çalışma sıcaklığı (R0–R3 frame): -15°C … +50°C (donma yok).
ACQ580 Serisinde 11 kW'ın Konumu
✓ Bu Ürün 11 kW
Seri Küçük Güç Öncüsü
25 A · IP21 · C2 EMC · +50°C
15 kW
Sonraki Adım
32 A · Frame R3 · 14,9 kg
18,5 kW
Orta
38 A · %97,5 verimli
22 kW
Güçlü Orta
45 A · Frame R3
30+ kW
Büyük
Frame R4–R6+
11 kW Pompada Genel Sürücü ile ACQ580 Arasındaki Temel Fark
⚠ Genel Amaçlı Sürücü ile 11 kW Pompa
- Hız kontrolü sağlanır — ama o kadar
- Çekme kuyusu boşaldığında pompa kuru çalışır
- Kuru çalışma = palet, salmastra, rulman hasarı
- Kavitasyon tespit edilemez — pompa ömrü kısalır
- Su darbesi başlangıçta boru ve vanaya zarar verir
- Güvenlik rölesi harici — ekstra maliyet
ACQ580-01-026A-4 ile 11 kW Pompa
- Hız kontrolü + su sektörü yazılımı
- Kuru çalışma tespit edilir, motor durdurulur
- Pompa korunur — pahalı revizyonlar önlenir
- Kavitasyon önleme — pompa verimli bölgede çalışır
- Soft Pipe Filling — su darbesi riski sıfır
- SIL3 STO dahili — harici güvenlik rölesi yok
11 kW'da Bu Su Sistemleri Çalışır
Bina Hidroforu
Küçük bina veya villa kompleksi basınçlı su sistemi, jockey pompası
Küçük Sulama
Küçük tarım sulama pompası, sera sulama sistemi, bahçe sulama
Sirkülasyon Pompası
Küçük tesis soğutma suyu sirkülasyonu, ısı geri kazanım sistemi
Küçük Atıksu
Küçük tesis atıksu terfi pompası, sump (drenaj) pompası
Su Arıtma
Küçük içme suyu arıtma besleme pompası, RO sistemi besleme
Havuz Filtre Pompası
Orta boy yüzme havuzu filtre sirkülasyon pompası
Su Sektörüne Özel Akıllı Fonksiyonlar
Kuru Çalışma Koruması
Motor güç/akım analizi ile pompanın içinde su olmadığı anlaşılır. Motor derhal durdurulur, hasar önlenir.
Kavitasyon Önleme
Pompa çalışma noktası izlenir. Kavitasyon riski oluştuğunda hız güvenli bölgeye çekilir, palet korunur.
Sensörsüz Debi Hesaplama
Motor parametrelerinden anlık debi hesaplanır. Harici debimetre maliyeti ve bakımı ortadan kalkar.
Çoklu Pompa (PFC)
4 pompaya kadar koordineli yönetim. Devir daim, yedek devreye alma — ekstra PLC olmadan.
Soft Pipe Filling
Kademeli boru dolumu ile su darbesi koruması. Boru ve vana hasarı tamamen önlenir.
Auto-Change & Enerji Opt.
Pompalar eşit süre çalışır. Kısmi yükte voltaj optimizasyonu ile ekstra enerji tasarrufu.
11 kW'da Enerji Tasarrufu
Sabit Hız (Geleneksel)
11 kW
Talep %70 iken tam güçte · ~70.400 kWh/yıl (16 saat × 300 gün)
%80 Hız (ACQ580)
~5,6 kW
0,8³ = 0,512 · Güç neredeyse yarıya iner
Yıllık Tasarruf
~%49
~34.500 kWh/yıl · Kuru çalışma koruması ekstra bakım tasarrufu
Küçük Pompa, Küçük Hasar mı? Hayır! 11 kW'lık bir pompanın kuru çalışma kaynaklı revizyon maliyeti (palet değişimi, salmastra, rulman, işçilik) genellikle sürücünün tam fiyatını aşar. Kuru çalışma koruması olmayan bir genel amaçlı sürücü ile çalışan 11 kW pompa, tek bir hasar olayında yıllık enerji tasarrufunu kolaylıkla götürebilir. ACQ580-01-026A-4'ün kuru çalışma koruması, hem pompayı hem yatırımı korur.
SynRM Motor ile 11 kW'da IE5 Sistem Verimliliği
ABB SynRM Motor + ACQ580 = 11 kW Su Pompasında IE5 Sistem Verimliliği
Geleneksel asenkron motorlar kısmi yükte verimliliklerini hızla düşürür. SynRM motorlar pompaların gerçek çalışma koşulu olan %50-80 kısmi yükte de üstün verimliliği korur. ACQ580 + SynRM kombinasyonu 11 kW güç sınıfında IE5 (Ultra Premium) sistem verimliliğine ulaşır — bina ve küçük tesis uygulamaları için ideal uzun vadeli enerji tasarrufu sağlar.
I/O Yapısı
Girişler
- 6 × Dijital Giriş (12–24 V DC, PNP/NPN)
- 2 × Analog Giriş (0–10 V / 0–20 mA)
- STO: İkili kanal SIL3 terminalleri
- RS-485 / Modbus RTU terminalleri
- Opsiyonel: 24 V DC harici kontrol beslemesi (CMOD-01)
- ATEX CPTC-02 modül yuvası
Çıkışlar
- 3 × Röle Kontak Seti (SPDT)
- 2 × Analog Çıkış (0–20 mA)
- Fieldbus modül yuvası (PROFIBUS, PROFINET, EtherNet/IP…)
- I/O genişleme modül yuvası
- Bluetooth asistan panel desteği
Kullanım Alanları
Bina Su SistemiKüçük bina hidroforu, villa kompleksi terfi pompası, jockey pompası
Küçük TarımBahçe sulama pompası, küçük sera sistemi, meyve bahçesi drip besleme
SirkülasyonKüçük tesis soğutma suyu sirkülasyonu, ısı geri kazanım sistemi
Küçük AtıksuKüçük tesis drenaj ve sump pompası, küçük atıksu terfi
Su ArıtmaKüçük içme suyu arıtma besleme, RO sistemi besleme pompası
HavuzOrta boy havuz filtre sirkülasyon pompası, SPA su sistemi
SIL3 Safe Torque Off (STO): ACQ580-01-026A-4, IEC 61508 SIL3 ve EN ISO 13849-1 PLe onaylı ikili kanal STO içerir. Küçük güç sınıfında bile acil durdurma güvenliği donanım düzeyinde sağlanır. Harici güvenlik rölesi gerekmez.
✔ C2 EMC (dahili filtre) | ✔ CE işaretli | ✔ UL / cUL listeli | ✔ EAC (Örasya) onaylı | ✔ RoHS uyumlu | ✔ SIL3 / PLe — Safe Torque Off | ✔ ATEX CPTC-02 modül uyumlu | ✔ SynRM motor uyumlu (IE5 sistem) | ✔ Çalışma sıcaklığı: -15°C … +50°C (donma yok)
Teknik Özellikler
| Genel Bilgiler | |
| Model / Sipariş Kodu | ACQ580-01-026A-4 |
| ABB Katalog Kodu | 3AXD50000039028 |
| IP55 Versiyonu | ACQ580-01-026A-4+B056 |
| Seri | ABB ACQ580 — Su ve Atıksu Sürücüsü |
| Montaj Tipi | Duvar montajı (Wall-mounted) |
| Muhafaza Sınıfı | IP21 (standart) / IP55 opsiyonel (+B056) |
| Giriş Elektriği | |
| Giriş Faz Sayısı | 3 Faz |
| Nominal Giriş Gerilimi | 380 – 480 V AC (±10%) |
| Giriş Frekansı | 50 / 60 Hz |
| Çıkış Elektriği | |
| Nominal Güç | 11 kW (15 HP) |
| Nominal Çıkış Akımı | 25 A |
| Çıkış Frekansı Aralığı | 0 – 500 Hz |
| Maks. Motor Kablo Uzunluğu | 100 m |
| Kontrol Yöntemi | Skaler (V/Hz) / Sensorless Vektör / Kapalı Döngü Flux Vektör |
| Su Sektörü Özel Fonksiyonlar | |
| Kuru Çalışma Koruması | Var — Motor güç/akım analizi |
| Anti-Kavitasyon | Var — Çalışma noktası izleme ve hız ayarı |
| Sensörsüz Debi Hesaplama | Var — Harici debimetre gerekmez |
| Çoklu Pompa Kontrolü (PFC) | Var — 4 pompaya kadar koordineli yönetim |
| Soft Pipe Filling | Var — Su darbesi koruması |
| Pompa Temizleme | Var — İleri-geri çalışma sekansı |
| Auto-Change | Var — Eşit pompa yük ve süre paylaşımı |
| Enerji Optimizer | Var — Kısmi yük voltaj optimizasyonu |
| I/O ve Haberleşme | |
| Dijital Girişler | 6 adet (12–24 V DC, PNP/NPN) |
| Analog Girişler | 2 adet (0–10 V / 0–20 mA) |
| Röle Çıkışları | 3 adet (SPDT kontak seti) |
| Analog Çıkışlar | 2 adet (0–20 mA) |
| Dahili Haberleşme | Modbus RTU (RS-485) |
| Fieldbus Opsiyonları | PROFIBUS, PROFINET, EtherNet/IP, CANopen, DeviceNet, Modbus TCP |
| Güvenlik ve Çevre | |
| Safe Torque Off | İkili kanal, SIL3 (IEC 61508) / PLe (EN ISO 13849-1) |
| SynRM Motor | Tam uyumlu — IE5 sistem verimliliği |
| Çalışma Sıcaklığı | -15°C … +50°C (donma yok) |
| Depolama Sıcaklığı | -40°C … +70°C |
| EMC Sınıfı | C2 (dahili filtre) |
| Kimyasal Direnç | IEC 60721-3-3 Class 3C3 |
| Sertifikalar | CE, UL, cUL, EAC, RoHS, SIL3, PLe, ATEX uyumlu |
Sık Sorulan Sorular
11 kW gibi küçük bir pompa için su sektörü sürücüsü almak gerçekten gerekli mi?
Evet. Kuru çalışma riski pompa büyüklüğüyle orantılı değildir — küçük pompa da susuz çalışırsa aynı mekanik hasarı alır. 11 kW'lık bir pompanın kuru çalışma kaynaklı revizyon maliyeti (palet, salmastra, rulman, işçilik) genellikle bir ACQ580 sürücüsünün fiyatını aşar. Ayrıca kavitasyon, pompa paletlerini küçük-büyük fark etmeden aşındırır. Enerji tasarrufu + pompa koruması kombinasyonu, tüm güç sınıflarında ACQ580'i genel amaçlı sürücüye tercih sebebi kılar.
ACQ580-01-026A-4 (11 kW) ile ACQ580-01-033A-4 (15 kW) arasındaki fark nedir?
Temel fark güç ve nominal akımdır. 11 kW'lık model 25 A kapasitesiyle 11 kW motorlara, 15 kW'lık model 32 A kapasitesiyle 15 kW motorlara uygundur. Su sektörü fonksiyonları, güvenlik özellikleri (STO SIL3) ve çalışma koşulları tamamen aynıdır. Motor nominal akımı 25 A'yı aşmıyorsa ACQ580-01-026A-4 yeterlidir. Teknik seçim için ekibimize danışabilirsiniz.
11 kW sürücü için motor kablosu nasıl seçilir?
25 A nominal akım için motor kablosu kesiti genellikle 6–10 mm² aralığındadır (kablo uzunluğu ve ortam sıcaklığına bağlı). Maks. motor kablo uzunluğu 100 m'dir. Giriş sigortası için ACQ580-01 donanım kılavuzuna (3AXD50000035866) başvurun. Teknik seçim için +90 532 224 04 33 numaralı hattı arayabilirsiniz.
Küçük bina hidroforunda bu sürücüyle nasıl sabit basınç elde edilir?
PFC (Pompa-Fan Kontrol) makrosu seçilir, basınç transmiteri analog girişe bağlanır ve set noktası girilir. Dahili PID, ölçülen basıncı set noktasıyla karşılaştırarak motor hızını otomatik ayarlar. Kuru çalışma eşiği tanımlanır. Böylece sabah pik tüketimde hız yükselir, gece boş zamanlarda Sleep moduna geçer — enerji tasarrufu ve pompa ömrü uzar. Devreye alma desteği için +90 532 224 04 33 arayın veya info@ariproses.com'a yazın.
Ürün orijinal mi ve nasıl satın alabilirim?
Evet. Ariproses olarak yalnızca ABB'nin resmi tedarik kanallarından temin edilen, fabrika mühürlü orijinal ürünler satılmaktadır. Teklif almak için: +90 532 224 04 33 numaralı hattı arayın veya info@ariproses.com adresine e-posta gönderin. Her teslimat fatura ve orijinallik belgesiyle tamamlanır.
