Neden Bu Modül?

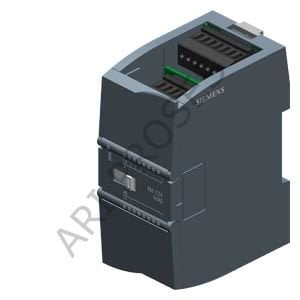

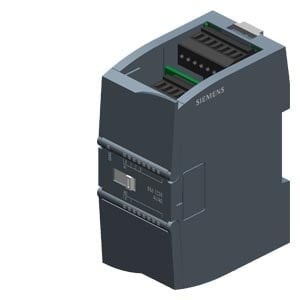

Siemens 6ES7234-4HE32-0XB0, pano montajında devrim yaratır. Ayrı giriş ve çıkış modülleri kullanmak yerine, bu hibrit ünite ile iki modüllük işi tek yuvada çözersiniz. Bu, hem donanım maliyetini düşürür hem de TIA Portal üzerinde konfigürasyonu basitleştirir.

Teknik Yetkinlik

• 4 Analog Giriş: 13 bit hassasiyet.
• 2 Analog Çıkış: 14 bit pürüzsüz sinyal.
• Sinyal Desteği: ±10V, ±5V, ±2.5V veya 0-20mA.
• Teşhis: Taşma ve hata izleme fonksiyonu.

1. SM 1234 modülü ile hangi tip analog sinyalleri okuyabilirim?

Bu modül esnek bir yapıya sahiptir. ±10V, ±5V, ±2.5V gerilim sinyallerini veya 0-20mA / 4-20mA akım sinyallerini hem giriş hem de çıkış tarafında destekler.

2. Modülün analog giriş ve çıkış çözünürlüğü nedir?

Analog girişler 13 bit çözünürlüğe, analog çıkışlar ise 14 bit çözünürlüğe sahiptir. Bu, hassas ölçüm ve aktüatör kontrolü için oldukça yeterli bir seviyedir.

3. TIA Portal üzerinden kurulumu zor mu?

Hayır, Siemens S7-1200 ekosisteminin bir parçası olduğu için TIA Portal donanım kataloğundan sürükle-bırak yöntemiyle saniyeler içinde tanıtabilir ve kanal bazlı konfigürasyon yapabilirsiniz.

4. Bu modül için harici bir besleme gerekir mi?

Evet, analog sinyallerin stabilizasyonu için modül üzerindeki L+ ve M klemenslerine 24V DC harici besleme verilmesi gerekmektedir.

5. 6ES7234-4HE32-0XB0 tüm S7-1200 CPU modelleri ile uyumlu mu?

Evet, tüm standart S7-1200 CPU modelleri (CPU 1211C hariç, çünkü genişleme modülü takılamaz) ile sağ taraftan genişleme modülü olarak tam uyumludur.
