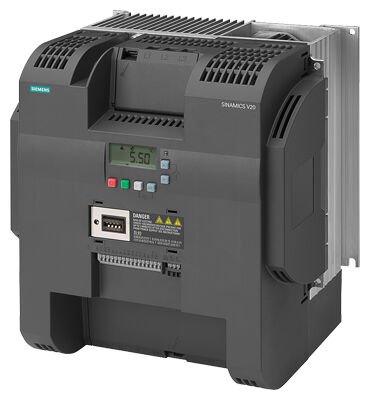

Siemens SINAMICS V20 Sürücü 11 kW (15 HP) 3 Faz 400V 6SL3210-5BE32-2UV0
Siemens 6SL3210-5BE32-2UV0 SINAMICS V20 Frekans Sürücüsü ➜ 22 kW (HD/150%/60s) / 30 kW (LD/110%/60s), 60 A Nominal, 3 Faz 380-480V AC Giriş, Frame Size E, IP20 Filtresiz, Dahili BOP ve USS/Modbus RTU ile Ekonomik Basic Performance Endüstri Çözümü
Siemens SINAMICS V20 Serisi · Basic Performance Frekans Sürücüsü · 22 kW HD (60s/150%) / 30 kW LD (60s/110%) · 60 A nominal · 3 Faz 380-480V AC (-15%/+10%) · 47-63 Hz · 0-550 Hz Çıkış · Frame Size E (FSE) · IP20 Filtresiz · 7,2 kg · Dahili BOP · USS/Modbus RTU · 4DI/2DO/2AI/1AO
Siemens SINAMICS V20, Siemens'in geniş frekans sürücüsü portföyünde "basic performance" segmenti olarak konumlanır. Standart pompa, fan, kompresör ve konveyör uygulamaları için tasarlanmış kompakt, hızlı devreye alınabilen ve ekonomik bir çözümdür. 6SL3210-5BE32-2UV0, V20 serisinin en üst güç sınıfı olan Frame Size E (FSE) içindeki 22-30 kW kapasitedeki modelidir. Bu güç sınıfında Siemens ayrıca SINAMICS G120 (advanced performance) ve G120P (pompa/fan özel) serilerini sunar; ancak ekonomik gereksinim ve standart uygulamalar için V20 yeterli ve doğru seçimdir.
Sipariş Kodu Çözümleme — 6SL3210-5BE32-2UV0
HD vs LD ➜ Aynı Sürücüde İki Farklı Güç Kapasitesi
Sabit Moment / Yüksek Kalkış Momenti
22 kW- Aşırı yük: 150% / 60 saniye
- Konveyör, ekstrüder, kompresör
- Karıştırıcı, mikser, sarım makinesi
- Yüklü kalkış, ani yük artışı
- Sabit moment yük profili
Değişken Moment / Pompa-Fan
30 kW- Aşırı yük: 110% / 60 saniye
- Santrifüj pompa, eksenel fan
- HVAC ve havalandırma
- Endüstriyel blower, üfleyici
- Küp kuralı ➜ enerji tasarrufu büyük
Elektrik Bağlantı Özeti
GİRİŞ — 3 Faz
3 faz · 47-63 Hz · -15%/+10% tolerans
V20 — Frame Size E
60 A · 7,2 kg · 245×264,5×209 mm · BOP dahili
ÇIKIŞ — 3 Faz
3 faz motor · max 480V · 60 A nominal
SINAMICS V20 Öne Çıkan Özellikler
Hızlı Devreye Alma
Standart pompa/fan/konveyör uygulamaları için önceden tanımlı parametre setleri — birkaç dakika içinde çalışır durumda.
Dahili BOP Panel
Basic Operator Panel (BOP) standart dahili. Ayrı operatör paneli satın almaya gerek yok — anında devreye alma.
USS / Modbus RTU
RS-485 üzerinden hem Siemens USS hem standart Modbus RTU protokolleri — PLC ve SCADA entegrasyonuna hazır.
Sağlam Yapı
Endüstriyel ortamlar için tasarlanmış güçlü mekanik yapı — toz ve titreşime karşı dayanıklı.
%98 Verimlilik
Yüksek verimlilik — düşük güç kaybı, az ısı üretimi, uzun ömür, enerji maliyeti tasarrufu.
-10°C…+60°C Aralık
Geniş çalışma sıcaklığı aralığı — soğuk depo, dış mekan kabin, sıcak proses ortamlarında çalışabilir.
I/O — Standart Bağlantı Kapasitesi
Dijital Giriş
Start/Stop, yön, hız seçimi
Dijital Çıkış
Durum sinyali, alarm
Analog Giriş
Hız referansı, sensör
Analog Çıkış
Hız, akım çıkış sinyali
Montaj Seçenekleri — Esnek Pano Yerleşimi
Duvar Montajı
Standart duvar montaj plakasıyla — en yaygın kullanılan yöntem, kolay erişim ve servis
Side-by-Side
Yan yana sıkışık montaj — aralarında ek mesafe olmadan, pano alanı tasarrufu sağlar
Push-Through
Soğutucu bölümü dış panele itilir — sürücü ısı kaybını panel dışına atar, IP koruması artırır
Fiziksel Boyutlar — Frame Size E (FSE)
Genişlik
Yükseklik
Derinlik
Ağırlık
Tipik Uygulama Alanları — 22-30 kW Motor Sınıfı
| Genel Bilgiler | |
| Sipariş Kodu | 6SL3210-5BE32-2UV0 |
| Seri | Siemens SINAMICS V20 — Basic Performance |
| Frame Size | E (FSE) ➜ Serinin En Büyük Gövdesi |
| EMC Filtresi | Yok (Unfiltered / Filtresiz) |
| Filtreli Sürüm | 6SL3210-5BE32-2CV0 (Class A filtre dahili) |
| Koruma Sınıfı | IP20 / UL Open Type |
| Boyutlar (G × Y × D) | 245 × 264,5 × 209 mm |
| Net Ağırlık | 7,20 kg |
| Menşei | Çin (CN) |
| Gümrük Tarife | 85044084 |
| Giriş Elektriği | |
| Giriş Faz / Gerilim | 3 Faz, 380-480V AC (-15%/+10%) |
| Giriş Frekansı | 47 – 63 Hz |
| Güç Faktörü | 0,72 |
| Verimlilik | %98 |
| Çıkış — HD (Ağır Yük) | |
| HD Nominal Güç | 22 kW |
| HD Aşırı Yük | 150% / 60 saniye |
| Çıkış — LD (Hafif Yük) | |
| LD Nominal Güç | 30 kW |
| LD Aşırı Yük | 110% / 60 saniye |
| Çıkış — Genel | |
| Nominal Çıkış Akımı (I2N) | 60 A |
| Maks. Çıkış Gerilimi | 480V |
| Maks. Çıkış Frekansı | 550 Hz |
| Kontrol ve Arayüz | |
| Operatör Paneli | BOP — Basic Operator Panel (Dahili) |
| Dijital Girişler | 4 adet |
| Dijital Çıkışlar | 2 adet |
| Analog Girişler | 2 adet |
| Analog Çıkış | 1 adet |
| Haberleşme | |
| RS-485 | 1 adet — USS / Modbus RTU |
| RS-232 | 1 adet (devreye alma) |
| Profinet | Yok (V20'de standart değil) |
| Çevre ve Sertifikalar | |
| Çalışma Sıcaklığı | -10°C … +60°C |
| Montaj Seçenekleri | Duvar · Side-by-side · Push-through |
| Sertifikalar | CE · UL · cUL · RoHS |
| UNSPSC | 32121704 |
22-30 kW Pompa, Fan, Kompresör veya Konveyör Motorunuz için Ekonomik Siemens Çözümü ➜ 6SL3210-5BE32-2UV0
Stok, fiyat, HD/LD mod seçimi, EMC filtre opsiyonu (UV0 vs CV0)
ve Modbus RTU entegrasyon desteği için hemen ulaşın.
Sıkça Sorulan Sorular (FAQ)
1. Siemens V20 sürücüyü devreye almak için ek bir panel gerekir mi?
Hayır, cihaz üzerinde dahili bir temel operatör paneli (BOP) bulunur. Bu panel üzerinden tüm parametre ayarlarını ve izleme işlemlerini yapabilirsiniz.
2. Bu sürücü ile frenleme yapabilir miyim?
V20 sürücülerde entegre frenleme modülü bulunur (FSD ve üzeri kasalarda). Uygun bir frenleme direnci ekleyerek dinamik frenleme yapabilirsiniz.
3. USS ve Modbus RTU haberleşmesi aynı anda kullanılabilir mi?
Cihaz her iki protokolü de destekler ancak haberleşme hattı üzerinden bir seçim yapmanız gerekir. Genelde otomasyon sistemlerine entegrasyon için Modbus RTU tercih edilir.
4. Enerji tasarrufu (ECO) modu nasıl çalışır?
ECO modu, motorun yük durumuna göre manyetik akıyı otomatik olarak optimize eder. Özellikle değişken yüklü fan ve pompalarda ciddi elektrik tasarrufu sağlar.
5. Parametreleri bilgisayar üzerinden yedekleyebilir miyim?
Evet, opsiyonel "V20 Parameter Loader" modülü kullanarak ayarlarınızı SD karta yedekleyebilir veya başka sürücülere kopyalayabilirsiniz.
