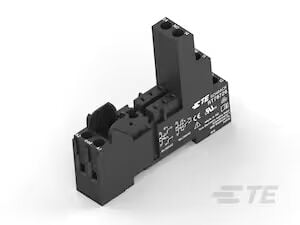

Schrack RT78726 8 Pin 16A DIN Ray Röle Soketi | TE Connectivity
TE Connectivity Schrack ✅ Uygun Fiyat RT / XT Serisi Soket
Schrack RT78726 8 Pin DIN Ray Röle Soketi — Mantıksal Terminal Düzeni, 16 A ve Yoğun Pakete Sıfır Aralık ile Endüstriyel Çözüm
TE Connectivity / Schrack · RT & XT Serisi Uyumlu · 8 Pin · 5 mm Pinning · 16 A / 240 V AC · Vida Terminali · DIN Ray (35 mm) · VDE + cULus · RT78726 / 6-1415035-1
RT78726 6-1415035-1 8 Pin · 5 mm Pinning Mantıksal Terminal Düzeni 36 g · Yoğun Paket
8 Pin
Bacak Sayısı
16 A
Akım Değeri
≥ 0 mm
Yoğun Paket Aralığı
Bu ürün genellikle RT/XT serisi rölelerle birlikte sipariş edilir — Toplu alım fiyatı ve set teklifi için hemen ekibimize yazın.
Ürün Hakkında
Kısa Açıklama: Schrack RT78726 (TE Connectivity dahili no: 6-1415035-1), TE Connectivity / Schrack RT ve XT serisi rölelere uyumlu 8 bacaklı, 5 mm pinli, mantıksal terminal düzenli DIN ray röle soketidir. 16 A / 240 V AC, vida terminali (0,5 N.m), 2 × 2,5 mm² kablo kesiti, yoğun paket (sıfır aralıklı) montaj, -40…+70°C çalışma sıcaklığı, VDE + cULus sertifikalı ve 36 g ağırlığıyla kompakt endüstriyel çözüm. Orijinal TE Connectivity / Schrack ürünü — hızlı kargo, teknik destek, Ariproses güvencesiyle.
Endüstriyel otomasyon panolarının tasarımcıları için röle soketi seçimi, çoğu zaman göründüğünden daha kritik bir karardır. Kablo düzeni, bakım kolaylığı, sıkıştırma güvenilirliği ve yerleşim yoğunluğu — hepsini etkiler. TE Connectivity'nin Schrack markası altında ürettiği RT78726, bu kriterlerin tümünü karşılayan RT serisinin 8 bacaklı, mantıksal terminal düzenli soketidir.
RT78726 — RT78724 — RT78725: Hangi Soket, Hangi Uygulama?
RT78724
8-1415035-1 · 3,5 mm pinning
- 8 pin · 3,5 mm pin aralığı
- Mantıksal terminal düzeni
- Daha dar pin aralığı
- Kompakt panel tasarımı
✓ Bu Ürün
RT78726
6-1415035-1 · 5 mm pinning
- 8 pin · 5 mm pin aralığı
- Mantıksal terminal düzeni
- DIN ray yoğun paket (≥ 0 mm)
- Kablolama hatası riskini azaltır
RT78725
5 mm pinning · Geleneksel
- 8 pin · 5 mm pin aralığı
- Geleneksel terminal düzeni
- Mevcut devrelerle geriye uyumluluk
- Aynı akım / gerilim değerleri
Mantıksal vs Geleneksel Terminal Düzeni — Pratik Fark
Mantıksal Düzen (RT78726 — Bu Ürün)
- Bobin (kontrol) terminalleri ayrı grupta
- Kontak (yük) terminalleri ayrı grupta
- Kablo gruplandırması görsel olarak netleşir
- Sahada bakım ve hata ayıklama hızlanır
- Yanlış bağlantı riski belirgin biçimde düşer
- IEC 60947-5-1 mantıksal bağlantı prensibine uygun
Geleneksel Düzen (RT78725)
- Terminaller tam olarak pin sırasını izler
- Bobin ve kontak terminalleri birbirine karışık
- Eski devrelerle geriye uyumluluk sağlar
- Kablolama deneyimli personel gerektirir
- Aynı pin uyumluluğu — sadece terminal etiket düzeni farklı
Proje Seçim Rehberi: Yeni pano tasarımı yapıyorsanız RT78726 (mantıksal düzen) tercih edin — özellikle birden fazla röleli sistemlerde kablolama hatalarını ve bakım süresini ciddi ölçüde azaltır. Mevcut RT78725'li bir sisteme yedek parça ekliyorsanız her iki soket de aynı röle ile çalışır; terminal etiket farkını göz önünde bulundurun.
Yoğun Paket (Dense Packing) — Sıfır Aralıklı DIN Ray Montajı
RT78726'nın teknik verisinde "Mounting distance ≥ 0" ifadesi kritik bir tasarım avantajına işaret eder: soketler DIN ray üzerinde aralarında hiç boşluk bırakmadan yan yana sıralanabilir. Bu özellik, yüksek yoğunluklu pano tasarımlarında — özellikle sınırlı DIN ray uzunluğuna sahip dolaplarda — her milimetreyi verimli kullanmayı sağlar.
Üç Teknik Avantaj
Captive Vida Terminali
Soket vidaları, alet olmadan düşmeyen "captive" yapıda tasarlanmıştır. Montaj sırasında vida kaybetme ve üretim hatlarında gecikme riski ortadan kalkar.
−40°C Soğuğa Dayanım
Depolama dahil -40°C'ye kadar tam dayanım. Soğuk hava deposu kontrolü, açık saha panoları ve dış mekan ekipmanlarında güvenilir çalışma.
10 Takma Çıkarma Ömrü (A10)
IEC standardına göre A(10) insersiyon döngüsü — rutin bakım ve acil röle değişimlerinde uzun kullanım ömrü garantisi.
Kullanım Alanları
Makine Kontrol Panoları RT/XT serisi röleli makine otomasyonu, hızlı röle değişimi gerektiren üretim hatları
PLC Arabirim Sistemleri PLC çıkışından yük devrelerine galvanik izolasyonlu arabirim — 8 pin tam güç anahtarlama
Bina Otomasyonu BMS, HVAC, yangın alarm ve erişim kontrol sistemlerinde güvenilir röle yuvası
Enerji Dağıtım Tarife anahtarlama, yük yönetimi ve talep kesme sistemlerinde yoğun paket dizileri
Soğuk Zincir ve Depolama -40°C dayanımıyla soğuk hava deposu ve dondurma tesisi kontrol panoları
Araç ve Mobil Ekipman Yüksek titreşim ve sıcaklık değişimlerine dayanıklı araç kontrol sistemleri
Sertifikalar
✔ VDE Sertifika No. 40007571 | ✔ cULus E135149 | ✔ IEC 61984 terminaller standardına uyumlu | ✔ RoHS uyumlu | ✔ UKCA işaretli (UK Conformity Assessed)
TE Connectivity İç Numarası: RT78726, TE Connectivity dahili kataloğunda 6-1415035-1 kodu ile de listelenebilir. Satın alma süreçlerinde her iki referans kodu eşdeğer olarak kullanılabilir.
Teknik Özellikler
| Genel Bilgiler | |
| Model / Sipariş Kodu | RT78726 |
| TE Connectivity Dahili No | 6-1415035-1 |
| Seri Adı | Schrack RT / XT Serisi Soket |
| Ürün Tipi | DIN Ray Röle Soketi (vida terminali) |
| Ağırlık | 36 g |
| Paket Birimi | 10 adet |
| Elektriksel Özellikler | |
| Pin (Bacak) Sayısı | 8 Pin |
| Pin Aralığı | 5 mm |
| Nominal Akım | 16 A (12 A ve 2×8 A alternatiflerde) |
| Nominal Gerilim | 240 V AC / 400 V AC (max anahtarlama) |
| Terminal Düzeni | Mantıksal (Logical) — giriş/çıkış ayrık |
| Terminal / Kablo Bağlantısı | |
| Terminal Tipi | Vida terminali (screw) |
| Vida Sıkma Torku | 0,5 N.m (max. 0,7 N.m) |
| Tek / İnce telli kablo | 2 × 2,5 mm² (maks.) |
| Bootlace crimp (DIN 46228/1) | 2 × 1,5 mm² |
| Mekanik & Montaj | |
| Montaj Yöntemi | DIN ray (35 mm simetrik) |
| Paket Aralığı | ≥ 0 mm (yoğun paket — sıfır aralık) |
| Maks. Takma Çıkarma | A (10) — IEC standardına göre |
| Maks. Takma Kuvveti | 100 N (toplam) |
| Çalışma Sıcaklığı | -40°C … +70°C |
| Montaj/Taşıma Sıcaklığı | -20°C … +70°C |
| Sertifikalar ve Uyumluluk | |
| VDE Sertifikası | 40007571 |
| UL / cULus | E135149 |
| Standart | IEC 61984 |
| Diğer | RoHS, UKCA |
Sık Sorulan Sorular
RT78726 hangi Schrack / TE Connectivity röleleriyle uyumludur?
RT78726, TE Connectivity / Schrack RT serisi (örn. RT424024, RT4S4LC4) ve XT serisi güç rölelerinin 8 bacaklı (2CO) varyantlarıyla uyumludur. 8 pin yapısıyla 2C/O (2 changeover) kontak düzenine sahip rölelere uyar. Uyumluluk onayı için TE Connectivity'nin resmi röle-soket bağlantı tablosuna başvurun veya teknik ekibimize danışın.
RT78726 ile RT78725 arasında seçim nasıl yapılır?
Her iki soket de 8 pin, 5 mm pinli ve aynı akım/gerilim değerlerine sahiptir. Fark yalnızca terminal düzenindedir: RT78726 mantıksal düzen (giriş ve çıkış terminalleri ayrık gruplar), RT78725 geleneksel düzen (terminaller pin sırasını izler). Yeni pano tasarımlarında kablolama güvenliği için RT78726 önerilir; mevcut RT78725'li sistemlere ekleme yapıyorsanız RT78725 tercih edin.
"Yoğun paket" (dense packing) ne anlama geliyor?
RT78726'nın teknik verisinde belirtilen montaj mesafesi ≥ 0 mm, soketlerin DIN ray üzerinde hiç boşluk bırakmadan yan yana sıralanabileceği anlamına gelir. Kalabalık pano tasarımlarında alan verimliliği maksimize edilir. Bu özellik, 35 mm DIN ray kullanılan standart pano kabirlerinde her milimetreyi verimli kullanmayı sağlar.
RT78726 ve 6-1415035-1 aynı ürün mü?
Evet, tamamen aynı üründür. RT78726 Schrack markasının ürün kodu, 6-1415035-1 ise TE Connectivity'nin dahili kataloğundaki referans numarasıdır. Satın alma süreçlerinde, sipariş formlarında veya tedarikçi sorgularında her iki kod eşdeğer olarak kullanılabilir.
Kablo bağlantısı için bootlace crimp (kablo pabucu) zorunlu mu?
Zorunlu değil, ancak önerilir. RT78726 vida terminalleri 2 × 2,5 mm² tek veya ince telli kablo ile doğrudan bağlantı destekler. Bununla birlikte endüstriyel uygulamalarda kablo ucuna bootlace crimp (DIN 46228/1) uygulamak, uzun vadeli temas güvenilirliğini artırır ve kablo ipliklerinin dağılmasını engeller. Bootlace kullanıldığında maks. 2 × 1,5 mm² kesit sınırlaması geçerlidir.
Ürün orijinal mi ve neden 10'lu paket halinde?
Ariproses olarak yalnızca resmi TE Connectivity / Schrack tedarik kanallarından temin edilen, orijinallik belgeli ürünler satılmaktadır. RT78726, üretici fabrika çıkış ambalajında 10'lu paket olarak standartlaştırılmıştır. Tek birim veya ihtiyaca özel miktarlar için teklif almak adına ekibimizle iletişime geçin.
