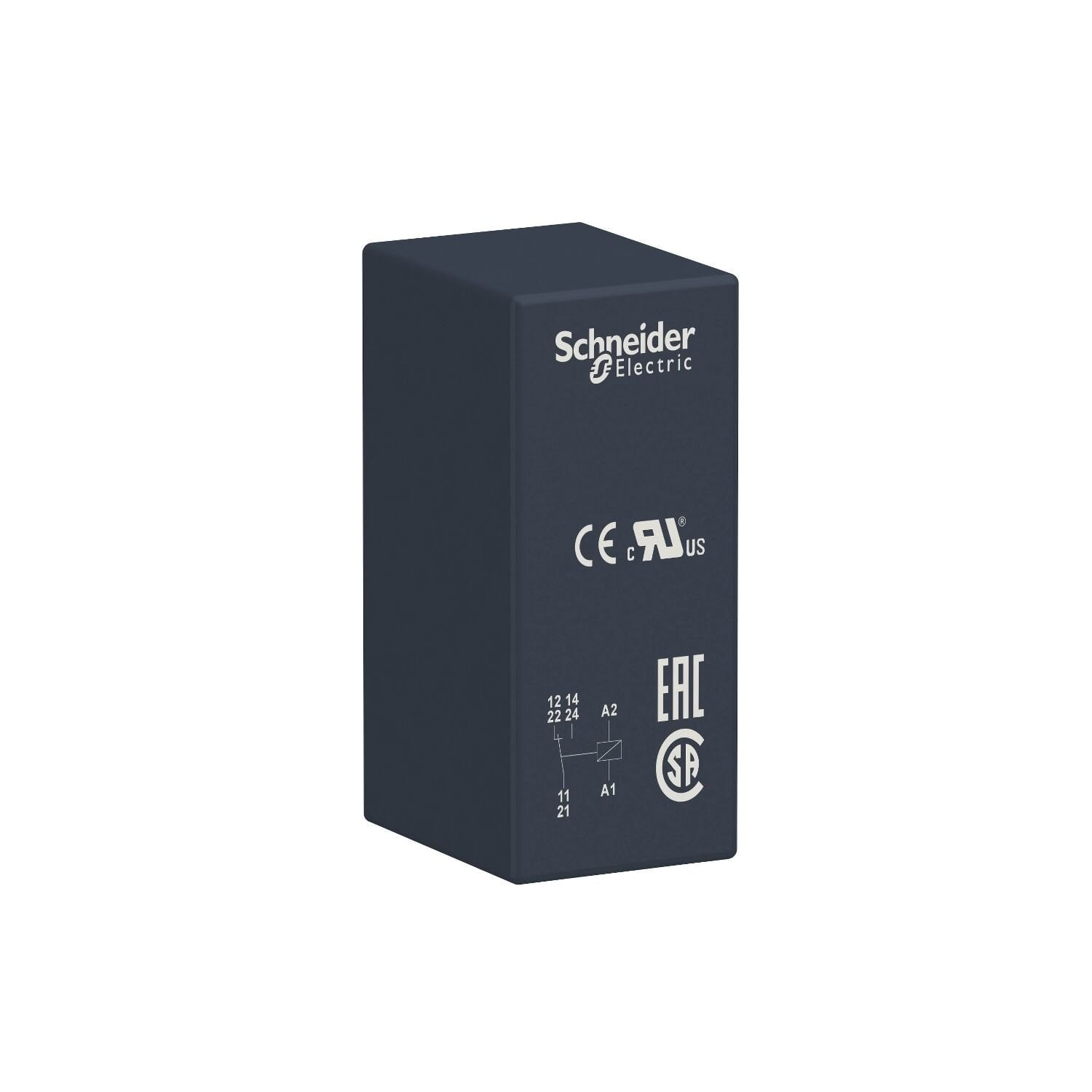

Schneider Electric RSB1A160JD Arabirim Rölesi 12 V DC, 16 A, 1 C/O, 100.000 Döngü Güvenilirliğiyle Her Panoya Uyar
Schneider Electric RSB1A160JD Arabirim Rölesi — 12 V DC, 16 A, 1 C/O, 100.000 Döngü Güvenilirliğiyle Her Panoya Uyar
Harmony / Zelio RSB Serisi · 12 V DC Bobin · 16 A / 250 V AC · 1 C/O (SPDT) · AgNi Kontaklar · IP40 · UL / CSA · RSB1A160JD
Bir otomasyoncunun hayatında bazı sorular tekrarlar: "Bu PLC çıkışı bu yükü taşır mı?" — Taşımaz. "O zaman araya ne koyalım?" — Arabirim rölesi. Ve eğer o röle Schneider Electric'in RSB1A160JD'si ise, bu soruyu uzun süre sormayacaksınız. Harmony/Zelio RSB serisinin en güçlü tek kontak varyantlarından biri olan RSB1A160JD; 12 V DC bobiniyle PLC, mikrokontrolör veya düşük güçlü kontrol devrelerinden doğrudan sürülebilir; kontakları ise 250 V AC'de 16 amper yük taşır.
1 C/O (SPDT) Kontak Yapısı — Tek Kontakta Her Senaryo
RSB1A160JD'nin 1 C/O (changeover / tek kutuplu çift atmalı) kontak yapısı; NC (normalde kapalı), COM (ortak) ve NO (normalde açık) terminalleriyle hem açma hem kapama devreleri için kullanılabilir. Bobine enerji uygulandığında NC → açık, NO → kapalı konumuna geçer — bu esneklik tek röleyle birden fazla devre senaryosunu yönetmenizi sağlar.
NC (11–12)
Normalde Kapalı
Bobin enerjisiz: bağlı
Bobin enerjili: açık
8 A AC-1 / IEC
COM (11)
Ortak Terminal
NC ve NO ile
paylaşılan ortak uç
NO (11–14)
Normalde Açık
Bobin enerjisiz: açık
Bobin enerjili: bağlı
16 A AC-1 / IEC
Neden RSB1A160JD? — 5 Teknik Avantaj
5.000 V AC Bobin-Kontak Yalıtımı
PLC çıkışı ile yük devresi arasında galvanik izolasyon. Bobin 12 V DC alırken kontak 250 V AC / 16 A anahtarlar — gürültüden, aşırı gerilimden tam koruma.
AgNi Gümüş-Nikel Kontak
Gümüş-nikel alaşım kontak malzemesi, kaynak ve aşınmaya karşı dirençlidir. Minimum 100 mA / 5 V'dan 16 A / 250 V'a kadar geniş akım aralığında güvenilir çalışma.
100.000 Elektriksel — 30 Milyon Mekanik Döngü
16 A / 250 V AC yük altında 100.000 çevrim elektriksel ömür; yüksüz mekanik dayanım ise 30.000.000 döngüye ulaşır.
Her Konumda Montaj — Şeffaf Kapak
Dikey, yatay veya tavan montajı — her pozisyonda çalışır. Şeffaf üst kapak, kontak durumunu saha koşullarında görsel olarak doğrulamayı sağlar.
-40°C'den +85°C'ye — Zorlu Ortamlar İçin Tasarlandı
RSB1A160JD, hem depolama hem çalışma sıcaklık aralığı olarak -40°C ile +85°C aralığını destekler. Bu değer; soğuk hava deposu kontrolü, açık saha panoları, yüksek ısıl yüklü makine kabinleri ve endüstriyel fırın çevreleri gibi zorlu koşullar için sertifikasız çoğu röleni eğer varsa yetersiz kılan bir parametredir.
Kullanım Alanları
Uyumlu Soketler (Yuvalar)
RSB1A160JD, Schneider'in RSZ serisi soketlerle birlikte kullanılır. En yaygın uyumlu soket modelleri:
Vida terminalli
Push-in terminalli
Hızlı bağlantı terminalli
| Genel Bilgiler | |
| Model / Sipariş Kodu | RSB1A160JD |
| Seri Adı | Harmony / Zelio RSB — Arabirim Rölesi |
| Montaj Tipi | Tak-Çıkar (Plug-in), PCB tipi pin |
| Ağırlık | 14 g |
| Garanti | 18 ay |
| Bobin Özellikleri | |
| Nominal Bobin Gerilimi | 12 V DC |
| Çalışma Gerilim Aralığı | 8,4 V – 18 V DC |
| Ortalama Bobin Direnci | 360 Ω (20°C, ±%10) |
| Bobin Güç Tüketimi | 0,45 W (DC) |
| Bırakma Gerilimi | ≥ 0,1 × Uc (DC) |
| Çalışma Süresi | 20 ms (çekme) / 20 ms (bırakma) |
| Kontak Özellikleri | |
| Kontak Yapısı | 1 C/O (SPDT — NC + COM + NO) |
| Kontak Malzemesi | Gümüş-Nikel Alaşım (AgNi) |
| Nominal Kontak Akımı (NO) | 16 A (AC-1/DC-1, IEC) |
| Nominal Kontak Akımı (NC) | 8 A (AC-1/DC-1, IEC) |
| Max Anahtarlama Gerilimi | 250 V DC (IEC) / 250 V AC |
| Yük Akımı | 16 A / 250 V AC | 16 A / 28 V DC |
| Maksimum Anahtarlama Kapasitesi | 4.000 VA / 448 W |
| Min. Anahtarlama Kapasitesi | 500 mW (100 mA / 5 V) |
| Min. Anahtarlama Akımı | 100 mA |
| Max Çalışma Hızı (Yük altında) | 600 çevrim / saat |
| Max Çalışma Hızı (Yüksüz) | 18.000 çevrim / saat |
| Ömür ve Güvenilirlik | |
| Elektriksel Ömür (NO 16A/250V AC-1) | 100.000 döngü |
| Elektriksel Ömür (NC 8A/250V AC-1) | 100.000 döngü |
| Mekanik Ömür | 30.000.000 döngü |
| B10d Güvenlik Değeri | 100.000 |
| Yalıtım ve Dielektrik | |
| Kontaklar Arası Dielektrik | 1.000 V AC |
| Kutuplar Arası Dielektrik | 2.500 V AC |
| Bobin-Kontak Dielektrik | 5.000 V AC |
| Nominal Yalıtım Gerilimi [Ui] | 400 V (EN/IEC 60947) |
| Darbe Dayanım Gerilimi [Uimp] | 3,6 kV (IEC 61000-4-5) |
| Mekanik & Çevre Koşulları | |
| Koruma Sınıfı | IP40 (EN/IEC 60529) |
| Çalışma Sıcaklığı | -40°C … +85°C (DC bobin) |
| Depolama Sıcaklığı | -40°C … +85°C |
| Titreşim Dayanımı | ±1 mm (10–55 Hz, IEC 60068-2-6) |
| Şok Dayanımı | 10 gn / 11 ms (çalışmayan) | 5 gn / 11 ms (çalışan) |
| Montaj Konumu | Her konum (yatay, dikey, tavan) |
| Sertifikalar | UL 508, CSA C22.2 No.14, EAC, EN/IEC 61810-1, Green Premium™, RoHS |
