Mühendislik Standartları ve Teknik Veriler

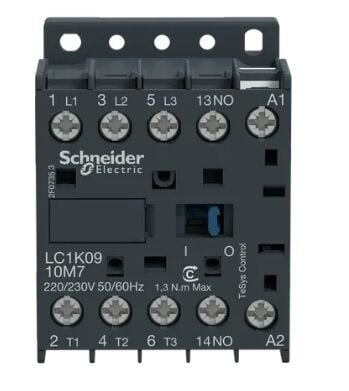

Endüstriyel otomasyon şantiyelerinde mini kontaktör montajlarında karşılaşılan en tipik hata, yükün elektriksel karakteristiğinin (kullanım kategorisinin) yanlış değerlendirilmesidir. Schneider LC1K0910M7 modelinin etiketinde belirtilen 9A nominal akım ve 4 kW güç değeri, kesinlikle **AC-3 işletme sınıfı** (normal kalkışlı asenkron motorların enerjilenmesi ve durdurulması) için geçerlidir. Eğer bu kontaktörü fanlar, ısıtıcı rezistanslar veya aydınlatma hatları gibi saf rezistif yüklerde (**AC-1 sınıfı**) kullanacaksanız cihazın akım taşıma sınırı nominal olarak 20 Amper seviyesine kadar yükselir. Ancak tam aksine, motorun çalışma esnasında sürekli ters yönde enerjilendirildiği, yön değiştirme (jogging / plugging) veya sık dur-kalk işlemlerinin yapıldığı ağır endüstriyel proseslerde (**AC-4 sınıfı**), ani kesme akımları kontak yüzeylerinde çok şiddetli elektrik arklarına neden olur. AC-4 sınıfı uygulamalarda bu kontaktörün güvenle anahtarlayabileceği efektif motor gücü sert de-rating çarpanları sebebiyle yaklaşık 1,5 kW seviyelerine kadar sınırlandırılmalıdır. Sahada röle ve kontaktör bobinlerinin besleme hatlarında yapılan bir diğer kritik hata ise acil durdurma (E-STOP) hatlarının doğrudan kontaktörün A1-A2 bobin uçlarına bağlanması ve bobinin enerjisiz kalma anında (de-energization) oluşan yüksek endüktif gerilim piklerinin izole edilmemesidir. AC bobinler devreden çıkarken sargılarda biriken manyetik enerji, mikro saniyeler düzeyinde kilovoltlar mertebesinde ters yönlü bir gerilim dalgası (surge) üretir. Bu dalga, kontaktörü tetikleyen PLC dijital çıkış modülünün röle kontaklarını veya transistör kanalını zamanla tahrip eder. Bu yıkıcı etkiyi önlemek amacıyla, LC1K0910M7'nin A1-A2 bobin terminallerine paralel olarak kesinlikle şebeke gerilimine uygun bir **RC sönümleyici (snubber) blok** (örneğin Schneider LA4KE1UG varistör veya RC modülü) entegre edilmelidir. Ayrıca, cihazın klemens vidaları sıkılırken aşırı tork uygulanmamalı (maksimum 1,3 N.m sıkma torku aşılmamalıdır), aksi takdirde mini kontaktörün narin iç gövde plastik yapısı çatlayarak mekanik çekirdek hareketini bloke edebilir. Güvenli, sürdürülebilir ve sıfır arıza hedefli pano mimarileri için mühendislik ekibimiz montaj esnasında bu teknik kriterlerin harfiyen izlenmesini önemle tavsiye eder.
