Schneider ATS480D32Y Altistart 480 Soft Starter 32A (Eski Kod: ATS48D32Q)
Schneider Orijinal ✅ UYGUN FİYAT 32A · 15kW@400V 208-690VAC Modbus Dahili
Schneider Electric ATS480D32Y Altivar ATS480 Serisi 32 A Nominal Akımlı Asenkron Motor Yumuşak Yolvericisi (Soft Starter) : 208-690 VAC Geniş Şebeke Gerilimi Aralığı, 110-230 VAC Kontrol Beslemesi, Normal Duty 32 A / Heavy Duty 22 A (40°C), 15 kW @ 400 V Normal Şart / 11 kW @ 400 V Ağır Şart Motor Gücü, Motor Besleme Hattına veya Motor Delta Terminallerine (Delta İçi : 22 kW @ 400 V) Bağlantı, %150-700 In Akım Sınırlama, Dahili Motor Aşırı Yük Koruması (Sınıf 10E), Dahili Bypass Kontağı, Modbus Seri RTU (RS485/RJ45) Dahili Haberleşme + Profibus / Profinet / EtherNet-IP / CANopen Opsiyon Kartları, 4 Dijital Giriş, 3 Röle + 2 Dijital Çıkış, PTC/PT100 Motor Sıcaklık İzleme, Grafik Ekran, Siber Güvenlik (Kullanıcı Yönetimi, Güvenlik Olay Kaydı), DNV/ABS/BV/CCS Denizcilik Sertifikaları, IEC/UL 60947-4-2, IP20 : Pompa, Fan, Kompresör, Konveyör ve Proses/Altyapı Uygulamaları için Yeni Nesil Endüstriyel Yumuşak Yolverici
Schneider Electric · Altivar Yumuşak Yolverici ATS480 Serisi (ATS48 halefi : yeni nesil) · Ürün Kodu: ATS480D32Y · Tip: Yumuşak yolverici (asenkron motorlar) · Nominal akım [Ie]: Normal duty 32 A / Heavy duty 22 A (40°C) · ★ Şebeke: 208-690 VAC (%-15/+10) · 3 faz · 50/60 Hz · Kontrol beslemesi [Us]: 110-230 VAC · Motor gücü: 7,5kW@230V · 15kW@400V · 18,5kW@500V · 22kW@690V (normal şart) · ★ Delta içi bağlantı: 22kW@400V normal şart · Akım sınırlama: %150-700 In (maks 5×Ie) · Koruma: motor aşırı yük (Sınıf 10E) · faz kaybı · kilitli rotor · underload · ★ Haberleşme: Modbus seri RTU dahili (RJ45) + Profibus/Profinet/EtherNet-IP/CANopen kartları · I/O: 4 DI · 3 röle · 2 DQ · 1 AI (PTC/PT100) · 1 AQ · ★ Siber güvenlik: kullanıcı yönetimi · güvenlik olay kaydı · güvenli firmware · Standartlar: IEC/UL 60947-4-2 · ★ Sertifikalar: CE · cULus · DNV · ABS · BV · CCS (denizcilik) · Ekran: Grafik ekran var · Boyut: 275×160×203 mm · 4,9 kg · IP20 · Garanti: 18 ay · Orijinal Schneider.
ATS480D32Y 32A · 15kW@400V 208-690VAC Delta içi 22kW Modbus RTU dahili DNV·ABS·BV · IP20
32A
15kW@400V
208-690V
Geniş gerilim
Modbus
Dahili RTU
Bu Schneider yumuşak yolverici son 24 saatte 23 pano üreticisi, otomasyon mühendisi ve bakım ekibi tarafından incelendi: Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Schneider Electric ATS480D32Y, Altivar ATS480 serisi yumuşak yolvericidir (soft starter) : asenkron motorların kademesiz, darbesiz kalkışı ve kontrollü duruşu için. Nominal akım [Ie]: Normal duty 32 A / Heavy duty 22 A (40°C). ★ Şebeke gerilimi: 208-690 VAC (%-15/+10), 3 faz, 50/60 Hz : tek model tüm gerilim seviyelerinde çalışır. Kontrol beslemesi [Us]: 110-230 VAC. Motor gücü (normal şart): 7,5 kW@230V · 15 kW@400V · 18,5 kW@500/525V · 22 kW@660/690V. ★ Delta içi bağlantı: Motor delta terminallerine bağlanarak aynı cihazla 22 kW@400V (normal şart) motor sürülebilir. Akım sınırlama: %150-700 In (maks 5×Ie). Korumalar: Dahili motor aşırı yük (Sınıf 10E), faz kaybı (hat/motor), current overload, underload, aşırı kalkış süresi/kilitli rotor, termal koruma (yolverici+motor), PTC/PT100 motor sıcaklık izleme. ★ Haberleşme: Modbus seri RTU dahili (RJ45, RS485, 1200-256000 bit/sn, slave) + opsiyon kartları: Profibus DP V1, Modbus TCP/EtherNet-IP, Profinet, CANopen (3 varyant). I/O: 4 dijital giriş (STOP/RUN/DI3/DI4), 3 röle çıkışı (R1A/R1B/R1C progr.), 2 dijital çıkış, 1 analog giriş (AI1/PTC), 1 analog çıkış (0-20mA / 0-10V). Fonksiyonlar: Harici baypas kontrolü, ön ısıtma, duman tahliyesi, çok motorlu kaskad, ikinci motor seti, kullanıcı yönetimi, güvenlik olay kaydı, siber güvenli firmware güncellemesi. Ekran: Grafik ekran. Standartlar: IEC 60947-4-2, UL 60947-4-2, IEC 60664-1. ★ Sertifikalar: CE, cULus, CCC, UKCA, RCM, EAC + DNV, ABS, BV, CCS denizcilik. Ortam: -15/+40°C derating'siz (40-60°C: °C başına %2 akım düşümü), 3C3/3S2, kirlilik derecesi 3. Boyut: 275×160×203 mm, 4,9 kg. Koruma: IP20. Montaj: Dikey ±10°. Garanti: 18 ay. Uygulama: Pompa, fan, kompresör, konveyör: proses ve altyapı. Orijinal Schneider.
Asenkron motorlar doğrudan yol verildiğinde (DOL) nominal akımın 6-8 katı kalkış akımı çeker : şebekeye darbe, mekanik strese, kayış/kaplin aşınmasına ve su darbelerine (pompalarda koç darbesi) yol açar. Schneider ATS480D32Y, motoru gerilimi kademeli artırarak yumuşak kaldıran ve kontrollü durduran 32 A'lik yeni nesil bir yumuşak yolvericidir. Öne çıkan özellikleri: 208-690 VAC geniş gerilim aralığı (aynı model 400V'ta da 690V'ta da kullanılır : stok basitliği), delta içi bağlantı (aynı cihazla 22 kW'a kadar motor), dahili Modbus RTU + 6 farklı haberleşme kartı seçeneği (Profinet, EtherNet-IP, Profibus, CANopen) ve DNV/ABS/BV denizcilik sertifikaları. ATS48'in halefi olarak modern siber güvenlik fonksiyonlarıyla donatılmıştır. Pompa, fan, kompresör ve konveyör uygulamaları için güvenilir bir Schneider çözümüdür.
Ürün Kodu Çözümleme : ATS480D32Y
Ürün Kodunun Anlamı
ATS
Altivar Soft Starter
480
ATS480 serisi
D32
32 A nominal
Y
208-690VAC
ATS = Altivar Soft Starter · 480 = ATS480 serisi (ATS48 halefi) · D32 = 32 A nominal akım · Y = 208-690 VAC geniş gerilim · Seri aralığı: ATS480D17Y (17A) → ATS480M12Y (1200A)
Ana Teknik Spesifikasyonlar
Nominal Akım
32 A
normal duty
22A heavy duty
Motor Gücü
15 kW
@400V hat
22kW delta içi
Şebeke
208-690V
3 faz
50/60 Hz
Haberleşme
Modbus
dahili RTU
+6 kart opsiyonu

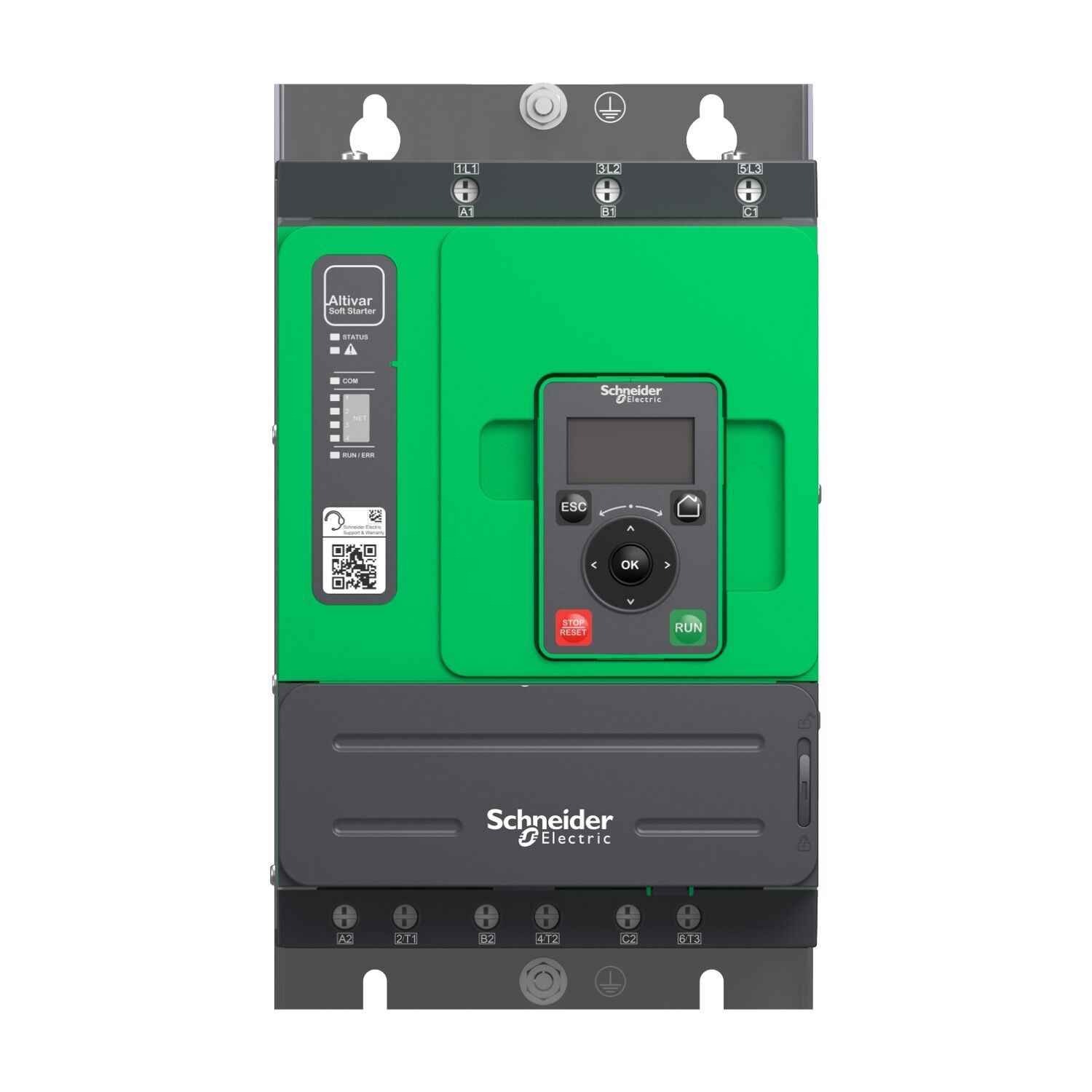

Fiziksel Yapı : Yumuşak Yolverici
ATS480 : Yeni Nesil Soft Starter Yapısı
- Nominal akım32A / 22A HD
- Şebeke208-690 VAC
- EkranGrafik ekran
- HaberleşmeModbus RJ45
- Boyut (Y×G×D)275×160×203mm
- Ağırlık · IP4,9 kg · IP20
★ Delta İçi Bağlantı : Aynı Cihazla 22 kW'a Kadar
Motor Delta Terminallerine Bağlantı (Inside-Delta)
ATS480D32Y'nin önemli bir avantajı, hem motor besleme hattına (in-line) hem de motor delta terminallerine (inside-delta) bağlanabilmesidir. Nasıl çalışır: Delta içi bağlantıda yolverici, motorun delta sargılarının içine seri bağlanır — her sargıdan hat akımının yalnızca ~%58'i (1/√3) geçer. Avantajları: (1) Daha büyük motor: Aynı 32A cihazla, hat bağlantısında 15 kW@400V yerine delta içinde 22 kW@400V (normal şart) motor sürülebilir. (2) Maliyet: Bir üst akım sınıfına geçmeden daha büyük motor → daha ekonomik çözüm. (3) Kompaktlık: Daha küçük cihaz, daha az pano alanı. Gereksinim: Motorun 6 ucunun (U1-V1-W1 / U2-V2-W2) erişilebilir olması gerekir. Datasheet'te her iki bağlantı için ayrıntılı şemalar mevcuttur.
★ Dahili Modbus + 6 Haberleşme Kartı : Endüstri 4.0 Hazır
Modbus RTU Dahili + Profinet / EtherNet-IP / Profibus / CANopen Opsiyonları + Siber Güvenlik
ATS480D32Y, dahili Modbus seri RTU portu (RJ45, 2 telli RS485, 1200-256000 bit/sn, slave, 0-227 adres) ile fabrikadan haberleşmeye hazırdır. Opsiyon kartlarıyla genişletme: Profibus DP V1, Modbus TCP/EtherNet-IP, Profinet ve CANopen (daisy zinciri / Sub-D / açık stil) modülleri takılabilir — PLC/SCADA sistemine sorunsuz entegrasyon. İzleme: Akım, termal durum, arıza kayıtları uzaktan okunabilir; analog çıkış (0-20mA/0-10V) ile pano göstergesi beslenebilir. ★ Siber güvenlik (ATS480'e özgü): Kullanıcı yönetimi, bağlantı noktası/hizmet sağlamlaştırma, güvenlik olay kaydı ve siber güvenli imzalı firmware güncellemesi — IEC 62443 yaklaşımıyla modern OT güvenliği. Akıllı fonksiyonlar: Harici baypas kontrolü, ön ısıtma, duman tahliyesi modu, çok motorlu kaskad, ikinci motor parametre seti.
Temel Özellikler ve Fonksiyonlar
ATS480D32Y Öne Çıkan Özellikleri
208-690VAC Tek Model
Tüm şebeke gerilimleri : stok ve seçim basitliği
Delta İçi Bağlantı
Aynı cihazla 22kW@400V : ekonomik boyutlandırma
Dahili Motor Koruması
Sınıf 10E aşırı yük · faz kaybı · kilitli rotor · underload
PTC/PT100 İzleme
3 kanala kadar motor sıcaklık probu bağlantısı
Modbus + 6 Kart
Profinet, EtherNet-IP, Profibus, CANopen opsiyonları
Siber Güvenlik
Kullanıcı yönetimi · olay kaydı · güvenli firmware
Motor Gücü Tablosu : Gerilime ve Bağlantıya Göre
ATS480D32Y Motor Güçleri (Datasheet Doğrulanmış)
| BAĞLANTI / GERİLİM | NORMAL ŞART | AĞIR ŞART |
| Hat — 230 V | 7,5 kW | 5,5 kW |
| Hat — 400 V ★ | 15 kW | 11 kW |
| Hat — 440 V | 15 kW | 11 kW |
| Hat — 500 / 525 V | 18,5 kW | 11 kW |
| Hat — 660 / 690 V | 22 kW | 15 / 18,5 kW |
| Delta içi — 230 V | 15 kW | 9 kW |
| Delta içi — 400 V ★ | 22 kW | 18,5 kW |
Öne Çıkan Özellikler : 6'lı Özet
32 A Nominal
15kW@400VNormal duty 32A / Heavy duty 22A
Geniş Gerilim
208-690VTek model tüm şebekeler için
Delta İçi
22kWAynı cihazla daha büyük motor
Haberleşme
ModbusDahili RTU + 6 opsiyon kartı
Grafik Ekran
DahiliKolay devreye alma ve izleme
Denizcilik
DNV·ABSBV, CCS — gemi/offshore onaylı
Tipik Uygulama Alanları
Pompa SistemleriKoç darbesiz kalkış/duruş : su, atıksu, sulama
Fan ve HavalandırmaKayış kaymasız yumuşak kalkış, HVAC
KompresörlerDüşük kalkış akımı, mekanik stres azaltma
KonveyörlerÜrün devrilmesiz kademeli hızlanma
Denizcilik/OffshoreDNV·ABS·BV·CCS : gemi pompa/fan sistemleri
Proses ve AltyapıKarıştırıcı, kırıcı, santrifüj uygulamaları
Teknik Notlar (Datasheet Doğrulanmış — Schneider resmi ürün verileri sayfası): Ürün kodu: ATS480D32Y. Seri: Altivar Yumuşak Yolverici ATS480. Hedef: Asenkron motorlar : proses ve altyapı. Nominal akım [Ie]: 32,0 A normal duty / 22,0 A heavy duty (40°C). Şebeke: 208-690 V (%-15/+10), 3 faz, 50-60 Hz (±%20). Kontrol beslemesi [Us]: 110-230 VAC (görünen güç 0,09 kVA); kontrol devresi gerilimi 24 VDC. Kullanım kategorisi: AC-3A / AC-53A. Akım sınırlama: %150-700 In (5×Ie maks). Güç kaybı: 25 W statik / 84 W akıma bağlı. Koruma tipleri: Faz hatası (hat), entegre termal (motor+yolverici), current overload, underload, aşırı kalkış süresi/kilitli rotor, motor faz kaybı; motor termal koruma sınıfı 10E. I/O: 4 DI (3500Ω, IEC 61131-2 seviye 1 PLC uyumlu), 3 röle (R1A/R1B 1NA + R1C progr. NO/NC; maks 2A@250VAC/30VDC, min 100mA@12VDC), 2 DQ (open collector ≤30V), 1 AI (AI1/PTC — PTC/PT100 ×3 kanal), 1 AQ (0-20mA veya 0-10V, <500Ω). Haberleşme: Modbus seri RTU, 1 RJ45, 2 telli RS485, 1200-256000 bit/sn, slave, 0-227 adres. Opsiyon kartları: Profibus DP V1 · Modbus TCP/EtherNet-IP · Profinet · CANopen (daisy/Sub-D/açık stil). Fonksiyonlar: Harici baypas, ön ısıtma, duman tahliyesi, çok motorlu kaskad, ikinci motor seti, kullanıcı yönetimi, port sağlamlaştırma, güvenlik olay kaydı, siber güvenli firmware. EMC: Emisyon seviye A (bypass'lı seviye B) IEC 60947-4-2; darbe dayanımı Up 6kV; ESD seviye 3, burst seviye 4, surge seviye 3. Ortam: -15/+40°C derating'siz; 40-60°C °C başına %2 akım düşümü; depolama -25/+70°C; ≤1000 m (üzeri 100 m başına %1); 3C3/3S2; %0-95 nem; kirlilik derecesi 3. Yalıtım [Ui]: 690 V. Boyut: 275×160×203 mm; 4,9 kg; IP20; dikey ±10°. Standart/sertifika: IEC/UL 60947-4-2, IEC 60664-1; CE, cULus, CCC, UKCA, RCM, EAC, DNV, ABS, BV, CCS. Garanti: 18 ay.
ATS480D32Y Seçim ve Kullanım İpuçları: (1) Duty seçimi: Pompa/fan gibi hafif kalkışlı yükler → normal duty (32A/15kW@400V); kırıcı, yüklü konveyör gibi zorlu kalkışlar → heavy duty (22A/11kW@400V) değerlerini kullanın. (2) Delta içi fırsatı: 18,5-22 kW motorunuz varsa ve 6 motor ucu erişilebilirse, bir üst model yerine bu cihazla delta içi bağlantı değerlendirin. (3) Kontrol beslemesi: CL1/CL2'ye 110-230 VAC ayrı besleme gerekir (trafo +%10/-%15 toleransla). (4) Bypass: Dahili bypass kontakları (A2/B2/C2) mevcuttur; harici bypass kontaktörü de fonksiyon olarak desteklenir : sürekli çalışmada ısı kaybını azaltır. (5) Tip 2 koordinasyon: IEC 60947-4-2 tip 2 için hızlı sigorta ekleyin (şemalarda Q2/Q3). (6) Motor termik: Sınıf 10E dahili koruma çoğu uygulamada ayrı termik röle ihtiyacını kaldırır; kritik motorlarda PTC/PT100 bağlayın. (7) Sıcaklık: 40°C üzerinde °C başına %2 akım düşümü; pano havalandırmasını hesaplayın (84 W kayıp). (8) Montaj: Dikey ±10°, üst/alt ≥100 mm, yan ≥50 mm boşluk. (9) ATS48'den geçiş: ATS480, ATS48'in halefidir : mevcut ATS48 projeleriniz için modern seri yani yeni model kodlu ürün muadilidir.
Önemli Güvenlik ve Kullanım Uyarıları: (1) Kalifiye montaj: Kurulum yetkili elektrik teknisyeni/mühendisi tarafından yapılmalı. (2) Yumuşak yolverici ≠ hız kontrol: ATS480 yalnızca kalkış/duruş kontrolü yapar : sürekli hız ayarı için Altivar frekans invertörü (ATV serisi) gerekir. (3) Kontrol beslemesi: 110-230 VAC aralığı dışında besleme cihaza zarar verir. (4) Delta içi bağlantı: Yalnızca 6 ucu erişilebilir motorlarda ve datasheet şemasına birebir uyularak yapılmalı : hatalı bağlantı motor ve cihaz hasarına yol açar. (5) Isı: 84 W'a varan kayıp : dikey montaj ve belirtilen boşluklar (üst/alt ≥100 mm) zorunlu; yatay montaj yasaktır. (6) Kısa devre koruması: Yolverici kısa devre koruması sağlamaz : uygun sigorta/şalter ile korunmalı. (7) Kondansatör yasak: Yolverici çıkışına güç faktörü düzeltme kondansatörü bağlanmaz. (8) IP20: Pano içi kullanım içindir. (9) Derating: 40°C ve 1000 m üzeri akım düşümlerini hesaba katın.
✔ Schneider ATS480D32Y — Altivar ATS480 32A Yumuşak Yolverici (Soft Starter) | ✔ Seri: ATS480 — ATS48 halefi, yeni nesil, siber güvenlikli | ✔ Nominal akım: 32 A normal / 22 A heavy duty (40°C) | ✔ Motor gücü: 15 kW@400V hat · ★ 22 kW@400V delta içi | ✔ ★ Şebeke: 208-690 VAC · 3 faz · 50/60 Hz — tek model | ✔ Kontrol beslemesi: 110-230 VAC | ✔ Akım sınırlama: %150-700 In | ✔ Koruma: Motor aşırı yük Sınıf 10E · faz kaybı · kilitli rotor · underload · PTC/PT100 | ✔ ★ Haberleşme: Modbus RTU dahili + Profinet/EtherNet-IP/Profibus/CANopen kartları | ✔ I/O: 4 DI · 3 röle · 2 DQ · 1 AI · 1 AQ | ✔ Fonksiyonlar: Bypass · ön ısıtma · duman tahliyesi · kaskad · 2. motor seti | ✔ ★ Siber güvenlik: Kullanıcı yönetimi · olay kaydı · güvenli firmware | ✔ ★ Sertifikalar: CE · cULus · DNV · ABS · BV · CCS (denizcilik) | ✔ Standartlar: IEC/UL 60947-4-2 | ✔ Ekran: Grafik ekran · Boyut: 275×160×203 mm · 4,9 kg · IP20 | ✔ Garanti: 18 ay | ✔ Uygulama: Pompa, fan, kompresör, konveyör, denizcilik, proses/altyapı | ✔ Üretici: Schneider Electric — orijinal ürün.
Teknik Özellikler :
| Genel Bilgiler | |
| Ürün Kodu | ATS480D32Y |
| Ürün Serisi | Altivar Yumuşak Yolverici ATS480 |
| Ürün Tipi | Yumuşak yolverici (soft starter) |
| Hedef | Asenkron motorlar — proses ve altyapı |
| Üretici | Schneider Electric |
| Güç Devresi | |
| Şebeke Gerilimi | 208-690 VAC (%-15/+10) · 3 faz |
| Şebeke Frekansı | 50-60 Hz (±%20) |
| Nominal Akım [Ie] | 32,0 A normal duty (40°C) |
| Heavy Duty Akım | 22,0 A (40°C) |
| Kullanım Kategorisi | AC-3A / AC-53A |
| Akım Sınırlama | %150-700 In (maks 5×Ie) |
| Motor Gücü (hat, normal) | 7,5kW@230V · 15kW@400/440V · 18,5kW@500/525V · 22kW@660/690V |
| Motor Gücü (delta içi, normal) | 15kW@230V · 22kW@400V |
| Güç Kaybı | 25 W statik / 84 W akıma bağlı |
| Kontrol Devresi | |
| Kontrol Beslemesi [Us] | 110-230 VAC 50/60 Hz (0,09 kVA) |
| Kontrol Devresi Gerilimi | 24 VDC |
| Dijital Giriş | 4 (STOP, RUN, DI3, DI4 — 3500 Ω, IEC 61131-2) |
| Röle Çıkışı | 3 (R1A/R1B 1NA, R1C progr.; maks 2A@250VAC/30VDC) |
| Dijital Çıkış | 2 (open collector ≤30 V) |
| Analog Giriş | 1 — AI1/PTC (PTC/PT100, 3 kanal) |
| Analog Çıkış | 1 — AQ1: 0-20 mA / 0-10 V (<500 Ω) |
| Koruma ve Fonksiyonlar | |
| Motor Aşırı Yük Koruması | Dahili — Sınıf 10E |
| Koruma Tipleri | Faz kaybı (hat/motor) · current overload · underload · kilitli rotor · termal (motor+yolverici) |
| Fonksiyonlar | Harici baypas · ön ısıtma · duman tahliyesi · çok motorlu kaskad · 2. motor seti |
| Siber Güvenlik | Kullanıcı yönetimi · port sağlamlaştırma · olay kaydı · güvenli firmware |
| Ekran | Grafik ekran (var) |
| Haberleşme | |
| Dahili Protokol | Modbus seri RTU — slave |
| Fiziksel Arayüz | 1× RJ45 · 2 telli RS485 |
| İletim Hızı | 1200-256000 bit/sn · 0-227 adres |
| Opsiyon Kartları | Profibus DP V1 · Modbus TCP/EtherNet-IP · Profinet · CANopen (daisy/Sub-D/açık) |
| Fiziksel ve Çevre | |
| Çalışma Sıcaklığı | -15/+40°C derating'siz · 40-60°C (%2/°C akım düşümü) |
| Depolama | -25/+70°C |
| Yükseklik | ≤1000 m (üzeri 100 m başına %1 düşüm, maks 4000 m) |
| Çevre Sınıfı | IEC 60721-3-3 — 3C3 / 3S2 · kirlilik derecesi 3 |
| Boyutlar (Y×G×D) | 275 × 160 × 203 mm |
| Ağırlık | 4,9 kg |
| Koruma Sınıfı | IP20 |
| Montaj | Dikey ±10° |
| Darbe Dayanımı (Up) | 6 kV · [Ui] 690 V |
| Standart, Sertifika ve Garanti | |
| Standartlar | IEC 60947-4-2 · UL 60947-4-2 · IEC 60664-1 |
| Sertifikalar | CE · cULus · CCC · UKCA · RCM · EAC · DNV · ABS · BV · CCS |
| Garanti | 18 ay |
Sık Sorulan Sorular
Yumuşak yolverici (soft starter) ile frekans invertörü arasındaki fark nedir? Hangisini seçmeliyim?
İkisi de motor kalkış problemini çözer ama farklı şekilde. Yumuşak yolverici (ATS480D32Y): Motoru yalnızca kalkış ve duruş sırasında kontrol eder — gerilimi kademeli artırarak kalkış akımını sınırlar (%150-700 In ayarlanabilir), sonra motoru doğrudan şebekeye (bypass) bağlar. Motor sürekli nominal hızda döner. Frekans invertörü (ATV serisi): Motorun hızını sürekli değiştirebilir : frekansı ayarlayarak. Yolverici seçin, eğer: (a) Motor hep sabit hızda çalışacaksa (pompa aç/kapa, fan, kompresör, konveyör), (b) Amaç sadece kalkış darbesini önlemekse, (c) Bütçe ve pano alanı sınırlıysa : yolverici belirgin şekilde daha ekonomik ve kompakttır. İnvertör seçin, eğer: (a) Hız ayarı/enerji tasarrufu gerekiyorsa (değişken debili pompa/fan), (b) Çok hassas tork kontrolü isteniyorsa. Pratik: Sabit hızlı 15 kW pompa → ATS480D32Y ideal; debisi sürekli ayarlanan pompa → ATV invertör. Ariproses olarak uygulamanıza göre doğru cihazı öneriyoruz.
"Normal duty" (32A) ile "heavy duty" (22A) ne demek? Hangisine göre seçim yapmalıyım?
Bu iki değer, yükün kalkış zorluğuna göre cihazın taşıyabileceği akımı gösterir. Normal duty (32 A / 15 kW@400V): Kalkışı kolay, kalkış süresi kısa yükler: santrifüj pompa, fan, hafif konveyör. Kalkışta düşük akım sınırlamayla (ör. %300-350 In) kısa sürede hızlanır. Heavy duty (22 A / 11 kW@400V): Kalkışı zor, ataleti yüksek, uzun süre yüksek akım çeken yükler : kırıcı, değirmen, yüklü konveyör, karıştırıcı. Cihaz kalkışta daha uzun süre yüksek akıma maruz kaldığı için termal marj bırakılır ve daha küçük motora izin verilir. Nasıl seçilir: (1) Yükünüzün kalkış profilini belirleyin (kolay/zor). (2) Motor nominal akımını ilgili duty değeriyle karşılaştırın: kolay kalkış → motor akımı ≤32A; zor kalkış → ≤22A. (3) Saatteki kalkış sayısı yüksekse (sık start/stop) heavy duty'ye göre boyutlandırmak güvenli taraftır. Pratik: 15 kW santrifüj pompa @400V → bu model normal duty'de tam uyar; 15 kW kırıcı → bir üst model gerekir. Ariproses olarak yük profilinize göre doğru boyutlandırma yapıyoruz.
Delta içi (inside-delta) bağlantı nedir? Bu cihazla gerçekten 22 kW motor sürülebilir mi?
Evet : datasheet'e göre ATS480D32Y, motor delta terminallerine bağlandığında 400 V'ta normal şartta 22 kW (ağır şartta 18,5 kW) motor sürebilir. Nasıl çalışır: Standart (in-line) bağlantıda yolverici motor besleme hattına seri girer ve tüm hat akımını taşır. Delta içi bağlantıda ise yolverici, delta bağlı motorun sargılarının içine bağlanır : her tristör kolundan hat akımının 1/√3'ü (~%58) geçer. Böylece aynı 32 A cihaz, ~%73 daha büyük motoru yönetebilir. Şartlar: (1) Motorun 6 ucu (U1-V1-W1 ve U2-V2-W2) klemens kutusunda erişilebilir olmalı. (2) Motor, şebeke geriliminde delta bağlantıda çalışacak şekilde seçilmiş olmalı (ör. 400V şebekede 400V-Δ motor). (3) Bağlantı, datasheet'teki "Connection inside the delta" şemasına birebir uyularak yapılmalı : 6 güç kablosu çekilir. Avantaj: Bir üst akım sınıfına (D47) geçmeden 18,5-22 kW motor → maliyet ve pano alanı tasarrufu. Dikkat: Hatalı delta içi bağlantı ciddi hasara yol açar : mutlaka şemaya göre ve yetkili personelce yapılmalı. Ariproses olarak delta içi uygulama ve şema desteği veriyoruz.
ATS480, eski ATS48'in yerine mi geldi? Farkları neler?
Evet : ATS480, Schneider'in uzun yıllar endüstri standardı olan ATS48 serisinin halefidir ve mevcut ATS48 projelerinin modern muadili olarak konumlanır. Başlıca yenilikler: (1) Haberleşme: Dahili Modbus RTU + modern opsiyon kartları (Profinet, EtherNet-IP, Modbus TCP, Profibus DP V1, CANopen) : Endüstri 4.0/IIoT entegrasyonu. (2) ★ Siber güvenlik: Kullanıcı yönetimi, bağlantı noktası sağlamlaştırma, güvenlik olay kaydı ve imzalı güvenli firmware güncellemesi : ATS48'de olmayan, günümüz OT güvenlik gereksinimlerine cevap veren özellikler. (3) Grafik ekran: Kolay devreye alma, metin tabanlı parametre ve arıza gösterimi. (4) Gelişmiş fonksiyonlar: Ön ısıtma, duman tahliyesi modu, çok motorlu kaskad, ikinci motor parametre seti. (5) Geçiş kolaylığı: Schneider, ATS48'den ATS480'e geçiş için benzer boyutlandırma mantığı ve göç araçları sunar. Korunanlar: Aynı sağlam tristör tabanlı tork kontrol mirası, 208-690V geniş gerilim (Y modelleri), delta içi bağlantı yeteneği, dahili bypass. Pratik: Yeni projede veya ATS48 yenilemesinde ATS480 doğru tercihtir. Ariproses olarak ATS48→ATS480 geçiş danışmanlığı veriyoruz.
Ürün orijinal Schneider mi? Garanti ve tedarik?
Evet, %100 orijinal Schneider Electric ürünüdür. Schneider Electric, dünyanın önde gelen enerji yönetimi ve endüstriyel otomasyon üreticilerinden biridir. Ariproses olarak orijinal Schneider ürünleri tedarik edilmektedir. Garanti: 18 ay üretici garantisi (datasheet doğrulanmış). Tedarik: (1) Stok: ATS480D32Y yaygın bir modeldir, stoktan hızlı temin. (2) Stokta yoksa: Schneider Türkiye / distribütör kanalından tedarik. (3) Toplu sipariş: Miktar bazlı özel fiyat. Ariproses hizmetleri: Yolverici boyutlandırma (motor gücü + yük profili + duty'ye göre doğru model), ATS480 serisi tüm akımlar (17A'den 1200A'e), haberleşme kartı seçimi (Profinet/EtherNet-IP/Profibus/CANopen), delta içi uygulama desteği, ATS48→ATS480 geçiş danışmanlığı, Altivar frekans invertörü alternatifi (hız kontrolü gerekiyorsa), komple Schneider çözümü (şalter + kontaktör + yolverici + PLC). Komple çözüm örneği: ATS480D32Y + uygun NSX/GV şalter (kısa devre koruması) + hat kontaktörü + Profinet kartı : komple korumalı, haberleşmeli 15 kW yolverme çözümü. Detaylı bilgi, güncel fiyat ve teklif için +90 532 224 04 33 veya info@ariproses.com.
