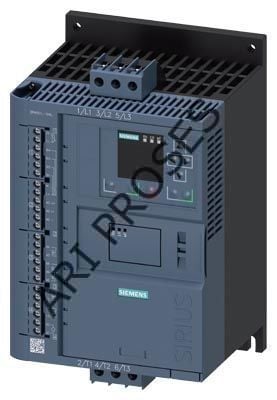

Siemens 3RW5517-1HA14 18,5kW 38A SIRIUS Soft Starter
Siemens 3RW5517-1HA14 SIRIUS 3RW55 Soft Starter ➜ 18,5 kW / 38 A, Breakaway Pulse, Tam Ayarlanabilir Tork Kontrolü ve SIL1 ile 3RW55 Kompakt Serisinin En Güçlü Üyesi
SIRIUS 3RW55 · Kompakt Serinin Zirvesi · 18,5 kW / 38 A @ 400V (standart) · ~27 kW (iç üçgen) · 200–480V AC · 110–250V AC · Breakaway Pulse · Tork %10-100% · Akım %125-800% · Bypass · SIL1 · ATEX
SIRIUS 3RW55 kompakt serisi (3RW5513–3RW5517), 5,5 kW'dan 18,5 kW'a kadar geniş bir güç yelpazesini tek gövde boyutunda kapsayan yüksek performanslı bir soft starter ailesidir. Bu serinin en büyük üyesi olan 3RW5517-1HA14, yalnızca kapasitesiyle değil — aynı zamanda Breakaway Pulse fonksiyonu ve tam ayarlanabilir tork/akım parametreleriyle — serideki diğer modellerden ayrışır. Bu özellik kombinasyonu, uzun dönem bekleme sonrası başlatılan büyük motorlar, yüksek statik sürtünmeli yükler ve hassas kalkış süreci gerektiren proses ekipmanları için 3RW5517-1HA14'ü biricik tercih kılar.
Sipariş Kodu Çözümleme ➜ 3RW5517-1HA14
Breakaway Pulse Fonksiyonu ➜ 4 Aşamalı Kalkış Süreci
Breakaway Pulse ile Yapışık Yük Kalkışı: Normal Soft Start'ta Çözülemeyen Problemi Aşar
Breakaway Darbesi
Kısa süreli (ayarlanabilir) yüksek tork darbesi — yükü statik sürtünmeden ayırır
Başlatma Rampası
Ayarlanabilir tork eğrisiyle yumuşak ivmelenme — mekanik şok yok
Nominal Hız
Motor nominal hıza ulaşır — bypass kontaktörü devreye girer
Bypass Çalışması
Tiristörler devre dışı — sıfır ısı kaybı, tam verimli çalışma
Tam Ayarlanabilir Tork ve Akım Parametreleri
Başlatma Torku
%10 – %100Uygulamanın gerektirdiği kalkış momentine göre hassas ayar. Hafif fanlar için %10, ağır yük için %100.
Duruş Torku (Soft Stop)
%10 – %100Motor yavaşça durdurulur. Pompalarda su darbesi, konveyörlerde yük kayması önlenir.
Akım Sınırlama
%125 – %800Kalkış akımını sınırlayarak şebeke üzerindeki yükü kontrol eder. Zayıf şebeke için %125, güçlü şebeke için %800'e kadar ayarlanabilir.
Standart vs İç Üçgen Güç Kapasitesi
Normal Bağlantı
18,5 kW- Nominal akım: 38 A @ 40°C
- 9 kW @ 230V sistemler için de uygun
- Standart 3 fazlı bağlantı — kolay devreye alma
- Her motor terminasyon tipine uyumlu
Genişletilmiş Kapasite
~27 kW- Motor delta bağlantılı ve 6 terminalli olmalı
- 38A × √3 ≈ 65,8A hat akımına karşılık
- Yaklaşık %46 daha büyük motor kapasitesi
- Büyük kompresör ve değirmen uygulamaları
Sıcaklık Derating
40°C
Tam nominal
50°C
%88 nominal
