Schneider ATS22D47Q | Altistart 22 Soft Starter 22kW/47A
Schneider Electric Orijinal ✅ UYGUN FİYAT 22 kW / 47 A Dahili Bypass Pompa & Fan

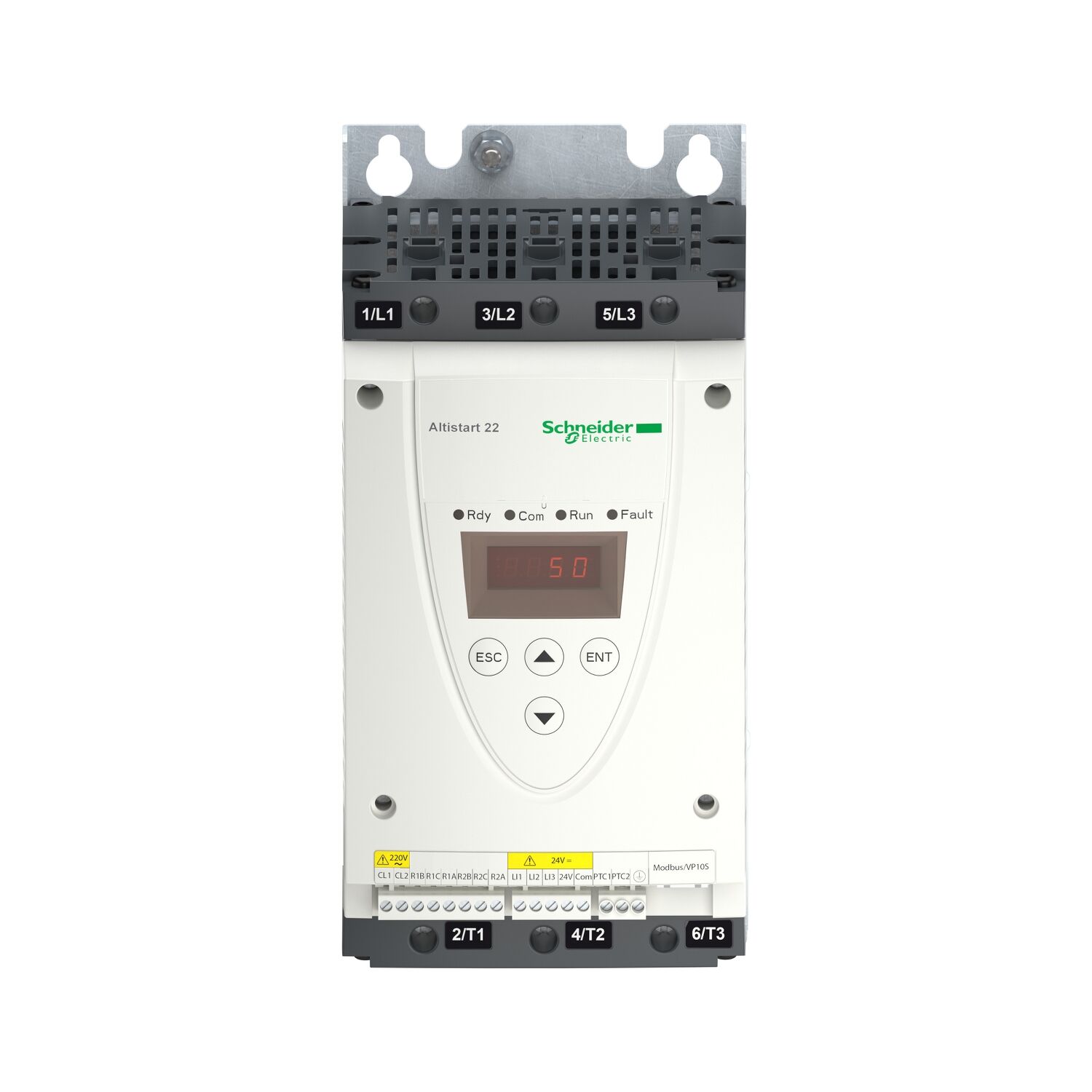

Schneider Electric ATS22D47Q Altistart 22 Serisi Dahili Bypass'lı Üç Fazlı Asenkron Motor Yumuşak Yolverici (Soft Starter) — 22 kW @ 400-440 V / 11 kW @ 230 V Nominal Motor Gücü, 47 A Soft Starter Nominal Akımı (IcL), 230-440 V AC Güç Besleme, 230 V Kontrol Gerilimi, Tork Kontrollü Yumuşak Yol Verme ve Yumuşak Durdurma, Entegre Motor Termal Koruma, In-Line veya Inside-Delta (Üçgen İçi) Bağlantı Seçeneği, Frame Size A Kompakt Gövde, IP20 Koruma, 3 Dijital Giriş + 2 Röle Çıkış + PTC Termistör Girişi, Pompa, Fan, Kompresör, Konveyör ve Yüksek Tork Gerektiren Uygulamalar için Premium Schneider Soft Starter
Schneider Electric · Altistart 22 (ATS22) Serisi Soft Starter · Orta Segment Yumuşak Yolverici · Model: ATS22D47Q · ★ Dahili Bypass'lı (yol verme sonrası ısı kaybı ve enerji tüketimi yok) · Nominal Güç: 11 kW @ 230 V · 22 kW @ 400-440 V (in-line bağlantı) · delta bağlantıda 45 kW'a kadar · Soft Starter Nominal Akımı (IcL): 47 A · Motor nominal akımı (In): 42 A @ 400V · Güç Besleme: 230-440 V AC (+10/-15%) · 50/60 Hz (±10%) · Kontrol Gerilimi: 230 V · Uygulama: Asenkron motorlar — pompalar, fanlar, kompresörler · ★ Tork Kontrollü Yol Verme: Mekanik gerilimleri önler, motor ömrünü uzatır · ★ İki Bağlantı Seçeneği: In-line (klasik seri) veya Inside-delta (üçgen içi — daha düşük akımlı soft starter ile daha büyük motor) · Frame Size A · 130 × 209 × 265 mm · ~5,5 kg · Koruma: IP20 (açık cihaz — pano içi montaj gerekli) · G/Ç: 3 dijital giriş · 2 röle çıkış · 1 PTC termistör girişi · Ortam Sıcaklığı: -10°C/+40°C (60°C'ye kadar derating ile) · Standartlar: IEC 60664-1 · NEMA ICS1-1 · kirlilik derecesi 2 · Garanti: 18 ay · Orijinal Schneider Electric — Ariproses güvencesiyle
ATS22D47Q Altistart 22 (ATS22) 22 kW / 47 A 230-440 V · Dahili Bypass In-line + Delta Frame A · IP20 · ~5,5 kg
22 kW
@ 400-440 V
47 A
IcL Nominal Akım
Dahili Bypass
Enerji Tasarrufu
Bu Altistart 22 soft starter son 24 saatte 21 pompa istasyonu, HVAC tesisatçısı ve OEM makine üreticisi tarafından incelendi — Stok ve fiyat için +90 532 224 04 33
Ürün Hakkında
Kısa Açıklama: Schneider Electric ATS22D47Q, Schneider'in Altistart 22 (ATS22) serisi dahili bypass'lı yumuşak yolverici (soft starter) modelidir — üç fazlı asenkron motorların yumuşak yol verme ve durdurma kontrolü için. Nominal güç: 11 kW @ 230 V · 22 kW @ 400-440 V (in-line bağlantı). Inside-delta (üçgen içi) bağlantıda 45 kW'a kadar motor sürebilir. Soft starter nominal akımı (IcL): 47 A (model adındaki "D47" buradan gelir). Motor nominal akımı (In) maksimum 42 A @ 400V. Güç besleme: 230-440 V AC (+10/-15%), 50/60 Hz (±10%). Kontrol gerilimi: 230 V. ★ Dahili bypass: Yol verme tamamlandıktan sonra tristörler devre dışı kalır, dahili bypass röleleri devreye girer → soft starter ısı kaybı minimuma iner, enerji tasarrufu sağlanır, pano içi ısı yönetimi kolaylaşır. ★ Tork kontrollü yol verme: Gerilim rampa kontrolü ile motoru yumuşak başlatır — yüksek kalkış akımı (DOL'da motorun 6-8 katı) ve mekanik gerilim (kayış, dişli, su darbesi) önlenir. ★ İki bağlantı seçeneği: In-line (klasik seri bağlantı) veya Inside-delta (üçgen içi — soft starter motor sargıları ile seri bağlanır, daha düşük akımlı soft starter ile daha büyük motor sürülebilir). Frame: Size A · Boyutlar 130 × 209 × 265 mm · Ağırlık ~5,5 kg. Koruma: IP20 (açık cihaz — uygun bir pano içine monte edilmelidir). G/Ç: 3 dijital giriş, 2 röle çıkış, 1 PTC termistör girişi (motor termal koruma). Ortam sıcaklığı: -10°C/+40°C standart (60°C'ye kadar akım derating ile çalışabilir). Standartlar: IEC 60664-1, NEMA ICS1-1, kirlilik derecesi 2 (derece 3 için Type 12 / IP54 kabin içi montaj). Garanti: 18 ay. Orijinal Schneider Electric — Ariproses güvencesiyle.
Üç fazlı asenkron motorlar doğrudan şebekeye bağlandığında (DOL — Direct On Line) kalkış akımı nominal akımın 6-8 katına ulaşır ve motor aniden tam tork uygular — bu durum mekanik gerilim (kayış kopması, kaplin/dişli aşınması, pompa su darbesi/water hammer), elektriksel gerilim (şebeke gerilim düşmesi, sigorta atması) ve uzun vadeli motor yıpranması yaratır. Soft starter (yumuşak yolverici), motoru kademeli gerilim rampasıyla başlatarak bu sorunları çözer. Schneider Altistart 22 (ATS22) serisi, özellikle pompa ve fan uygulamaları için optimize edilmiş, dahili bypass'lı orta segment soft starter ailesidir. ATS22D47Q, bu serinin 22 kW / 47 A modelidir — orta güçlü pompa, fan, kompresör tesisatları için doğru çözümdür.
Sipariş Kodu Çözümleme — ATS22D47Q
Model Kodunun Anlamı
ATS
Altistart (Soft Starter)
22
Seri 22 (orta segment)
D47
47 A nominal akım (IcL)
Q
230-440 V besleme
"D" = ondalık akım gösterimi (D47 = 47 A) · "Q" varyantı 230-440 V güç + 230 V kontrol gerilimi anlamına gelir
Ana Teknik Spesifikasyonlar
Nominal Güç
22 kW
@ 400-440V
11 kW @ 230V
Nominal Akım
47 A
IcL soft starter
42 A motor In
Güç Besleme
230-440V
AC +10/-15%
50/60 Hz
Frame / Koruma
A / IP20
130×209×265 mm
~5,5 kg
★ Dahili Bypass — Enerji Tasarrufu ve Düşük Isı
Dahili Bypass Kontağı — Yol Verme Sonrası Tristörler Devre Dışı
ATS22 serisinin önemli avantajı dahili bypass kontağıdır. Klasik (bypass'sız) soft starter'larda, motor tam hıza ulaştıktan sonra bile akım sürekli tristörler üzerinden geçer → tristörler ısınır → soft starter ısı kaybı + enerji tüketimi + pano içi ısı yönetimi sorunu. ATS22'de: Yol verme tamamlandığında dahili bypass röleleri devreye girer, akım doğrudan kontaklardan geçer (tristörler atlanır) → ısı kaybı minimuma iner, enerji tasarrufu sağlanır, harici bypass kontaktörü gerekmez (maliyet + yer tasarrufu). Bu özellik özellikle sürekli çalışan pompa/fan uygulamaları için kritik.
Gerilime Göre Güç Tablosu
ATS22D47Q — Besleme Gerilimine Göre Maksimum Motor Gücü
| BESLEME GERİLİMİ | NOMİNAL MOTOR GÜCÜ | MOTOR NOMİNAL AKIMI (In) | SOFT STARTER AKIMI (IcL) |
| 230 V (in-line) | 11 kW | 42 A | 47 A |
| 400 V (in-line) | 22 kW | 42 A | 47 A |
| 440 V (in-line) | 22 kW | 42 A | 47 A |
| 400-440 V (inside-delta) | 45 kW'a kadar | Hat akımı ≤ 1,5 × IcL | 47 A (sargı başına) |
İki Bağlantı Seçeneği — In-Line vs Inside-Delta
ATS22 Esnek Bağlantı — Aynı Cihazla Farklı Güç Aralıkları
In-Line (Klasik Seri Bağlantı)
22 kW @ 400VSoft starter motor besleme hattına seri bağlanır — tüm hat akımı soft starter'dan geçer. Standart, basit kablolama. Çoğu uygulama için yeterli. 47 A IcL → 22 kW motor.
Inside-Delta (Üçgen İçi Bağlantı)
45 kW'a kadarSoft starter motor sargıları içinde, her sargıyla seri bağlanır. Sargı akımı hat akımının 1/√3 (≈0,58) katı → aynı soft starter daha büyük motor sürebilir. 47 A IcL ile ~45 kW motor (hat akımı ≤ 1,5×IcL). Daha ekonomik büyük motor çözümü.
Temel Fonksiyonlar
ATS22D47Q Kontrol ve Koruma Fonksiyonları
Tork Kontrollü Yol Verme
Gerilim rampası ile yumuşak kalkış — kalkış akımı ve mekanik gerilim minimuma iner
Yumuşak Durdurma
Kademeli gerilim düşürme — pompa su darbesi (water hammer) önlenir
Motor Termal Koruma
PTC termistör girişi + dahili termal model — motor aşırı ısınma koruması
Dahili Bypass
Yol verme sonrası tristör atlanır — ısı kaybı ve enerji tüketimi azalır
3 DI + 2 Röle + PTC
3 dijital giriş, 2 röle çıkış, 1 PTC girişi — esnek kontrol entegrasyonu
Boost Fonksiyonu
Yüksek tork gerektiren zorlu kalkışlar için başlangıç tork takviyesi
Soft Starter vs Diğer Yol Verme Yöntemleri
ATS22 Soft Starter vs DOL vs Yıldız-Üçgen vs VFD
| ÖZELLİK | ATS22 Soft Starter (Bu Ürün) | DOL (Direkt) | Yıldız-Üçgen | VFD (Sürücü) |
| Kalkış Akımı | Düşük (ayarlanabilir 3-4×) | Çok yüksek (6-8×) | Orta (2-3×) | En düşük (1-1,5×) |
| Mekanik Gerilim | Düşük (yumuşak) | Çok yüksek (ani) | Orta (geçiş darbesi) | En düşük |
| Hız Kontrolü | Yok (sadece yol verme) | Yok | Yok | ★ Tam hız kontrolü |
| Yumuşak Durdurma | ★ Var | Yok | Yok | Var |
| Maliyet | Orta | En düşük | Düşük | En yüksek |
| İdeal Kullanım | Pompa, fan (sabit hız + yumuşak start) | Küçük motor | Eski/basit tesisat | Değişken hız gereken |
Premium Özellikler — 6'lı Özet
Dahili Bypass
Enerji TasarrufuYol verme sonrası tristör atlanır — ısı + enerji tasarrufu
Çift Bağlantı
In-line + DeltaInside-delta ile 45 kW'a kadar — esnek güç aralığı
Pompa & Fan Optimize
Su Darbesi ÖnlerYumuşak durdurma — pompa water hammer ve fan gerilimi önler
Motor Termal Koruma
PTC + ModelPTC termistör + dahili termal model — motor aşırı yük koruması
Kompakt Frame A
130mm GenişSlim form faktör — pano içi yerleşim avantajı
18 Ay Garanti
SchneiderOrijinal Schneider Electric üretici garantisi
Tipik Uygulama Alanları
Pompa İstasyonuŞehir su, atıksu, sirkülasyon pompaları — yumuşak start + su darbesi önleme
Fan & BlowerHVAC fanları, endüstriyel blower — kademeli yol verme, kayış koruması
KompresörVidalı/pistonlu kompresör — yüksek kalkış torku, mekanik gerilim azaltma
KonveyörBant konveyör, taşıma sistemleri — yumuşak başlatma, ani sarsıntı önleme
Karıştırıcı / MikserEndüstriyel karıştırıcılar — yüksek atalet yüklerde yumuşak kalkış
Genel EndüstriDeğirmen, kırıcı, presler — orta güçlü asenkron motor yol verme
Teknik Notlar (Schneider Resmi Veri): Inside-delta hesabı: 400 V - 110 kW motor (hat akımı 195 A) için, her sargıdaki akım 195/1,5 ≈ 130 A → soft starter bu akımın hemen üstündeki IcL ile seçilir. Hat akımı maksimum 1,5 × IcL'dir. In ayarı IcL'i geçmemelidir. Sıcaklık derating: Tablo değerleri 40°C ortam sıcaklığı içindir. 60°C'ye kadar kullanılabilir ancak class 10 max sürekli akım derating uygulanır (örnek: ATS22D32Q 50°C'de 10×2,2% = 22% derating, 48A → 37,5A). Kirlilik derecesi: NEMA ICS1-1 / IEC 60664-1'e göre kirlilik derecesi 2 uyumludur. Kirlilik derecesi 3 ortamlar için Type 12 veya IP54 kabin içi montaj gerekir. ★ DİKKAT: ATS22 soft starter'lar açık cihazdır (IP20) ve uygun bir muhafaza içine monte edilmelidir (elektrik çarpması, patlama, ark riski).
ATS22D47Q Seçim ve Kullanım İpuçları: (1) Doğru boyutlandırma: Motor nominal akımını (In) kontrol edin — ATS22D47Q için In ≤ 42 A olmalı (motor etiketindeki FLA değeri). 22 kW @ 400V motorlar tipik 40-43 A çeker. (2) In-line mi delta mı? Standart kullanımda in-line yeterli (22 kW). Daha büyük motor (45 kW'a kadar) ekonomik sürmek için inside-delta tercih edin — ancak kablolama daha karmaşık (sargı uçlarına erişim gerekir, 6 uçlu motor). (3) Pano içi montaj zorunlu: IP20 açık cihaz — toz/temas koruması için en az IP4X pano içine monte edin. (4) Havalandırma: Dahili bypass sayesinde ısı düşük ama yine de pano içi hava sirkülasyonu (cihaz üstü-altı boşluk) bırakın. (5) Su darbesi önleme: Pompa uygulamalarında yumuşak durdurma rampasını ayarlayın — ani durmada boru hattında su darbesi (water hammer) oluşur, boru/vana hasarı yaratır. (6) PTC bağlantısı: Motor PTC termistörünü PTC girişine bağlayın — motor aşırı ısınma koruması aktif olur. (7) Sık kalkış sınırı: Soft starter'lar VFD gibi sürekli hız kontrolü için DEĞİL — saatte sınırlı sayıda kalkış (tipik 10-20) için tasarlanmıştır. Çok sık kalkış gereken uygulamalarda VFD düşünün. (8) Hız kontrolü gerekiyorsa: ATS22 sadece yol verir, hız kontrolü yapmaz — değişken hız gerekiyorsa Altivar VFD (ATV320, ATV630) seçin.
Önemli Güvenlik ve Kullanım Uyarıları: (1) ★ Açık cihaz (IP20): ATS22 soft starter'lar açık cihazlardır — elektrik çarpması, patlama veya ark flash riski nedeniyle MUTLAKA uygun bir muhafaza/pano içine monte edilmelidir. (2) Topraklama: Cihaz ve motor mutlaka topraklanmalı (TS HD 60364, EN 60204-1). (3) Kalifiye personel: Kurulum, devreye alma ve bakım sadece yetkili elektrik teknisyeni tarafından yapılmalı. (4) Gerilim kesme: Cihaza müdahale öncesi tüm güç kaynakları kesilmeli + kondansatör boşalma süresi beklenmelidir. (5) Motor uyumu: Sadece üç fazlı asenkron (kafesli rotor) motorlar için — senkron motor, tek faz motor için uygun değil. (6) Sık başlat-durdur: Aşırı sık kalkış soft starter tristörlerini/bypass kontaklarını yorar — saatlik kalkış limitini aşmayın. (7) Kompanzasyon kondansatörü: Soft starter çıkışına (motor tarafına) güç faktörü düzeltme kondansatörü BAĞLANMAMALIDIR — tristörler zarar görür. Kondansatör soft starter girişine (şebeke tarafına) bağlanmalı. (8) Kirlilik derecesi 3: Tozlu/nemli/iletken kirlilik ortamlarında Type 12 veya IP54 kabin içi montaj gerekir.
✔ Schneider Electric ATS22D47Q — Altistart 22 Serisi Dahili Bypass'lı Soft Starter (Yumuşak Yolverici) | ✔ Seri: Altistart 22 (ATS22) — Schneider orta segment, pompa & fan optimize soft starter ailesi | ✔ Nominal Güç: 11 kW @ 230 V · 22 kW @ 400-440 V (in-line) · inside-delta'da 45 kW'a kadar | ✔ Soft Starter Nominal Akımı (IcL): 47 A · Motor nominal akımı (In) max 42 A @ 400V | ✔ Güç Besleme: 230-440 V AC (+10/-15%) · 50/60 Hz (±10%) | ✔ Kontrol Gerilimi: 230 V | ✔ ★ Dahili Bypass: Yol verme sonrası tristörler atlanır — ısı kaybı + enerji tüketimi minimum, harici bypass kontaktörü gerekmez | ✔ ★ Tork Kontrollü Yol Verme + Yumuşak Durdurma: Kalkış akımı ve mekanik gerilim azaltma, pompa su darbesi önleme | ✔ ★ İki Bağlantı Seçeneği: In-line (klasik) veya Inside-delta (üçgen içi — daha büyük motor) | ✔ Frame Size A · Boyutlar 130 × 209 × 265 mm · Ağırlık ~5,5 kg | ✔ Koruma: IP20 (açık cihaz — pano içi montaj zorunlu) | ✔ G/Ç: 3 dijital giriş · 2 röle çıkış · 1 PTC termistör girişi (motor termal koruma) | ✔ Ortam Sıcaklığı: -10°C/+40°C standart (60°C'ye kadar derating ile) | ✔ Uygulama: Üç fazlı asenkron motorlar — pompa, fan, kompresör, konveyör, mikser | ✔ Standartlar: IEC 60664-1 · NEMA ICS1-1 · kirlilik derecesi 2 (derece 3 için Type 12/IP54 kabin) | ✔ Garanti: 18 ay Schneider Electric üretici garantisi | ✔ Üretici: Schneider Electric — orijinal ürün, Ariproses güvencesiyle
Teknik Özellikler — Web Doğrulanmış (se.com + Kullanıcı Kılavuzu)
| Genel Bilgiler | |
| Model Kodu | ATS22D47Q |
| Ürün Serisi | Altistart 22 (ATS22) |
| Ürün Tipi | Soft Starter (Yumuşak Yolverici) |
| Motor Tipi | Üç fazlı asenkron (kafesli rotor) |
| Özel Uygulama | Pompa ve fan |
| Üretici | Schneider Electric |
| Güç ve Akım | |
| Nominal Güç @ 230 V | 11 kW |
| Nominal Güç @ 400 V (in-line) | 22 kW |
| Nominal Güç @ 440 V (in-line) | 22 kW |
| Nominal Güç (inside-delta) | 45 kW'a kadar |
| Soft Starter Nominal Akımı (IcL) | 47 A |
| Motor Nominal Akımı (In) max | 42 A @ 400V |
| Besleme ve Kontrol | |
| Güç Besleme Gerilimi | 230-440 V AC (+10% / -15%) |
| Frekans | 50/60 Hz (±10%) |
| Kontrol Gerilimi | 230 V |
| Fonksiyonlar | |
| Dahili Bypass | Evet (yol verme sonrası tristör atlanır) |
| Yol Verme | Tork kontrollü gerilim rampası |
| Durdurma | Yumuşak durdurma (kademeli) |
| Bağlantı Seçenekleri | In-line + Inside-delta (üçgen içi) |
| Motor Termal Koruma | PTC termistör girişi + dahili termal model |
| Giriş/Çıkış (G/Ç) | |
| Dijital Giriş | 3 adet |
| Röle Çıkış | 2 adet |
| Analog Giriş | 1 PTC (termistör) |
| Fiziksel ve Çevre | |
| Frame Size | A |
| Boyutlar (G × Y × D) | 130 × 209 × 265 mm |
| Ağırlık | ~5,5 kg |
| Koruma Sınıfı | IP20 (açık cihaz — pano içi montaj) |
| Ortam Sıcaklığı (çalışma) | -10°C ... +40°C (60°C'ye kadar derating ile) |
| Giriş/Çıkış Frekansı | 50-60 Hz |
| Standartlar ve Garanti | |
| Standartlar | IEC 60664-1 · NEMA ICS1-1 |
| Kirlilik Derecesi | 2 (derece 3 için Type 12 / IP54 kabin) |
| Garanti | 18 ay |
Sık Sorulan Sorular
ATS22D47Q hangi güçte motor sürebilir? Motor seçimini nasıl yaparım?
ATS22D47Q, in-line (klasik) bağlantıda 22 kW @ 400V (11 kW @ 230V), inside-delta (üçgen içi) bağlantıda 45 kW'a kadar motor sürebilir. Doğru seçim kriteri: Motorun etiketindeki nominal akımı (In / FLA — Full Load Ampere) kontrol edin — ATS22D47Q için In ≤ 42 A olmalı (in-line). Örnek: 22 kW @ 400V standart bir motor tipik 40-43 A çeker → ATS22D47Q tam uyumlu. 18,5 kW @ 400V motor (~36 A) → ATS22D47Q rahat sürer. Inside-delta hesabı: Üçgen içi bağlantıda soft starter motor sargılarıyla seri bağlanır, sargı akımı hat akımının 1/√3 ≈ 0,58 katıdır → aynı 47 A soft starter çok daha büyük motor (45 kW'a kadar) sürebilir. Hat akımı maksimum 1,5 × IcL = 70,5 A olabilir. Önemli: Motor In ayarı IcL'i (47 A) geçmemeli. Tereddüt halinde bir alt veya üst modeli değerlendirin: ATS22D32Q (15 kW/32A) veya ATS22D62Q (30 kW/62A). Ariproses olarak motor etiketi bilgilerinizle doğru soft starter seçimi konusunda danışmanlık veriyoruz.
Soft starter ile VFD (frekans sürücüsü) arasındaki fark nedir? Hangisini seçmeliyim?
İkisi de motoru yumuşak başlatır, ama temel amaçları farklıdır. Soft Starter (ATS22 gibi): Sadece yol verme ve durdurma anında gerilimi kontrol eder — motor tam hıza ulaştıktan sonra doğrudan şebeke frekansında (50 Hz) sabit hızda çalışır. Hız kontrolü YAPMAZ. VFD (Altivar ATV320/630 gibi): Motorun hızını sürekli kontrol eder (frekansı değiştirerek) — istediğiniz hızda çalıştırabilirsiniz. Soft starter ne zaman tercih edilir: (1) Motor sabit hızda çalışacak (hız değişmesi gerekmiyor). (2) Sadece yumuşak başlatma + durdurma yeterli (mekanik gerilim, su darbesi önleme). (3) Pompa, fan, kompresör sabit devirde. (4) Daha ekonomik (VFD'nin yaklaşık yarısı fiyat). (5) Daha az yer (kompakt). VFD ne zaman tercih edilir: (1) Hız kontrolü gerekiyor (değişken debili pompa, değişken hava fanı). (2) Enerji tasarrufu kritik (değişken yükte VFD %30-50 tasarruf sağlar). (3) Hassas hız/pozisyon kontrolü. Pratik örnek: Sabit debili su pompası → ATS22 soft starter (ekonomik, yumuşak start). Debisi değişen proses pompası → ATV630 VFD (hız kontrolü + enerji tasarrufu). Ariproses olarak her iki çözümü de sunuyoruz — uygulamanıza göre öneri veriyoruz.
Dahili bypass ne işe yarar? Neden önemli?
Dahili bypass, ATS22 serisinin önemli bir avantajıdır. Sorun: Soft starter, motoru tristörler (yarı iletken anahtarlar) üzerinden gerilim kontrolü yaparak başlatır. Klasik (bypass'sız) soft starter'larda, motor tam hıza ulaştıktan sonra bile akım sürekli tristörlerden geçer → tristörler ısınır (her tristörde ~1-1,5V düşüş × akım = ısı kaybı). 47A'lik bir uygulamada bu yaklaşık 150-200W sürekli ısı kaybı demektir → pano ısınır, enerji boşa gider, soğutma gerekir. Dahili bypass çözümü: Yol verme tamamlandığında (motor tam hız), dahili bypass kontakları (röleler) devreye girer → akım artık tristörleri atlar, doğrudan mekanik kontaklardan geçer → ısı kaybı neredeyse sıfıra iner. Avantajları: (1) Enerji tasarrufu: Sürekli çalışan motorda yıllık kayda değer enerji tasarrufu. (2) Düşük pano ısısı: Soğutma ihtiyacı azalır, pano içi sıcaklık düşer. (3) Harici bypass gerekmez: Klasik çözümde ayrı bir bypass kontaktörü + kablolama gerekirdi → ATS22'de dahili, yer + maliyet tasarrufu. (4) Uzun tristör ömrü: Tristörler sadece yol verme/durdurma anında çalışır, sürekli ısınmaz. Özellikle: Sürekli çalışan pompa/fan uygulamalarında dahili bypass kritik bir avantajdır.
In-line ve inside-delta bağlantı arasındaki fark nedir?
ATS22 iki farklı şekilde bağlanabilir — bu, esneklik sağlar. In-line (klasik seri bağlantı): Soft starter, motor besleme hattına seri olarak bağlanır (şebeke → soft starter → motor). Tüm hat akımı soft starter'dan geçer. Avantaj: Basit kablolama, standart 3 kablo. Dezavantaj: Soft starter motorun tam hat akımını taşımalı → ATS22D47Q (47A) ile max 22 kW motor. Inside-delta (üçgen içi bağlantı): Soft starter, motor sargılarının içine, her sargıyla seri olarak yerleştirilir (motor 6 uçlu olmalı — sargı uçlarına erişim gerekir). Avantaj: Sargı akımı hat akımının 1/√3 ≈ 0,58 katı olduğundan, aynı soft starter çok daha büyük motor sürebilir (47A ile ~45 kW). Daha ekonomik. Dezavantaj: Kablolama daha karmaşık (6 kablo, sargı uçları), motor sargılarına erişim gerekir. Hesap: 110 kW @ 400V motor (hat akımı 195A) için, sargı başına akım 195/1,5 ≈ 130A → bu akımın hemen üstündeki IcL ile soft starter seçilir. Hangi durumda hangisi? (1) Standart, basit kurulum, ≤22 kW: In-line. (2) Büyük motor (22-45 kW) ekonomik sürmek + 6 uçlu motora erişim var: Inside-delta. Not: Inside-delta sadece ATS22pppQ modellerinde mümkün (Q varyantı bu özelliği destekler).
Pompa uygulamasında su darbesi (water hammer) nasıl önlenir?
Su darbesi (water hammer), pompa aniden durduğunda boru hattındaki suyun atalet ile devam edip vana/dirseğe çarpması sonucu oluşan basınç dalgasıdır — boru çatlaması, vana kırılması, conta hasarı yaratabilir. ATS22 ile önleme: (1) Yumuşak durdurma rampası: ATS22'nin yumuşak durdurma fonksiyonunu kullanın — motor aniden değil, kademeli gerilim düşürmeyle yavaşça durur → su akışı kademeli kesilir → basınç dalgası önlenir. (2) Durdurma süresi ayarı: Durdurma rampasını boru hattı uzunluğuna göre ayarlayın (uzun hat = daha uzun rampa, tipik 5-30 saniye). (3) Yumuşak yol verme: Başlatmada da kademeli gerilim → ani su akışı şoku önlenir. Pratik: Şehir su şebekesi, yüksek binalar hidrofor, uzun sulama hatları gibi uygulamalarda yumuşak durdurma kritik. Klasik DOL (direkt) veya yıldız-üçgen yol vermede su darbesi önlenemez — soft starter bu konuda büyük avantaj. Not: Çok kritik uygulamalarda (çok uzun hat, yüksek basınç) soft starter + check valve (çek valf) + basınç tankı kombinasyonu önerilir. Hız kontrolü de gerekiyorsa VFD (ATV630) daha ileri çözüm sunar.
ATS22 ile ATS480 (yeni nesil) arasındaki fark nedir?
İkisi de Schneider soft starter serisidir, farklı nesil ve segmenttir. Altistart 22 (ATS22): Orta segment, pompa & fan odaklı, dahili bypass'lı, basit ve güvenilir soft starter. Tork kontrollü yol verme, temel koruma fonksiyonları. Ekonomik, kolay kurulum. Olgun, kanıtlanmış teknoloji. Altistart 480 (ATS480): Schneider'in yeni nesil (2020+) premium soft starter serisi — Altistart 48'in (ATS48) halefi. Gelişmiş özellikler: TCS (Torque Control System) gelişmiş tork algoritması, EcoStruxure uyumlu, dahili haberleşme (Modbus, EtherNet/IP, PROFINET, CANopen, PROFIBUS opsiyonel), Plain Text Display, cybersecurity, gelişmiş motor koruma, predictive maintenance, daha geniş güç aralığı (Frame A-F, 17-1200A). Karşılaştırma: (1) ATS22: Basit, ekonomik, pompa/fan, dahili bypass, temel uygulamalar için yeterli. (2) ATS480: Premium, haberleşme + gelişmiş kontrol + Endüstri 4.0 gerektiğinde, büyük tesisler, kritik uygulamalar. Seçim: Standart pompa/fan + ekonomik + basit → ATS22. Akıllı fabrika + haberleşme + gelişmiş izleme → ATS480. Önemli: ATS22 hâlâ aktif ürün gamındadır ve birçok uygulamada en uygun maliyet/performans dengesini sunar. Ariproses olarak hem ATS22 hem ATS480 serilerini sağlıyoruz — uygulamanıza göre öneri veriyoruz.
Ürün orijinal Schneider mi? Garanti ve tedarik süresi?
Evet, %100 orijinal Schneider Electric ürünüdür. Ariproses olarak yalnızca Schneider Electric'in yetkili distribütör kanalları üzerinden temin edilen orijinal ürünler satılmaktadır. Garanti: Schneider Electric standart üretici garantisi — bu model için 18 ay sözleşmeli garanti. Tedarik süresi: (1) Stok ürünleri: ATS22D47Q yaygın stok ürünüdür, Türkiye içi 1-3 iş günü kargo. (2) Stokta yoksa: Schneider Türkiye deposundan 3-7 iş günü. (3) Toplu sipariş: Miktar bazlı özel fiyat + tedarik planlaması. Ariproses olarak şu hizmetleri sunarız: Soft starter boyutlandırma (motor etiketi bilgilerinize göre doğru model önerisi), ATS22 tüm seri tedariki (D17Q-C41Q arası tüm güçler), soft starter + pano + motor koruma şalteri komple paket, soft starter vs VFD karar danışmanlığı, devreye alma desteği, OEM ve toplu sipariş için özel fiyat. ATS22 serisi diğer modeller: ATS22D17Q (4kW/17A), ATS22D32Q (15kW/32A), ATS22D47Q (22kW/47A — bu ürün), ATS22D62Q (30kW/62A), ATS22D75Q (37kW/75A), ATS22D88Q (45kW/88A), ATS22C11Q (55kW/110A) ve daha büyük güçler. Komple paket örneği: ATS22D47Q + motor koruma şalteri (GV3) + ana kontaktör + pano (Çetinkaya) + kablolar — komple yumuşak yolverici paneli. Detaylı bilgi için +90 532 224 04 33 veya info@ariproses.com.
İlgili Schneider Soft Starter ve Sürücü Ürünleri
ATS22D47Q
Bu Ürün ✓ (Altistart 22)
ATS22D47Q — 22 kW / 47 A
Orta segment · dahili bypass · pompa & fan · in-line + delta
Seçildi ✓ATS480C32Y
Premium Üst Segment
Schneider ATS480 160 kW
Yeni nesil premium · TCS · haberleşme · EcoStruxure · büyük güç
İnceleATV630C22N4
Hız Kontrolü Gerekirse
Schneider ATV630 VFD
Frekans sürücüsü — değişken hız + enerji tasarrufu gerektiğinde
İncele22 kW Pompa, Fan, Kompresör veya Konveyör Motoru için Dahili Bypass'lı Yumuşak Yolverici
Stok, fiyat, motor etiketine göre soft starter boyutlandırma, soft starter vs VFD karar danışmanlığı,
komple panel paketi, devreye alma desteği, OEM toplu sipariş indirimleri için hemen ulaşın.
Orijinal Schneider Electric 18 Ay Garanti 1-3 Gün Türkiye Kargo Boyutlandırma Desteği OEM Toplu Sipariş İndirimi
